БАРАБАН И ЗАВОДНАЯ ПРУЖИНА ЧАСОВ

Установка малых пружины в барабан часов

Для установки малых пружин в барабан закрепляют внутренний виток пружины на показанном выше приспособлении, а затем, держа барабан левой рукой, подставляют его к незаведенной пружине, начиная навивать ее. Когда диаметр пружины станет достаточно малым, барабан сделает небольшой скачок вперед. Замок пружины должен зацепить крючок в барабане. После этого барабан медленно поворачивают, чтобы пружина приняла нужное положение.

Другим методом установки пружины является помещение вала барабана и закрепление его конца в патроне. Держа пружину над валом (фиг. 101), начинают навивать ее до тех пор, пока пружина не войдет в барабан.

На фиг. 102 показано еще одно приспособление для установки пружины. Пружина навивается на втулку диаметром меньше часового барабана. С этой втулки пружина выталкивается в барабан при помощи толкателя. Такая система вполне себя оправдывает, но она не избавляет от опасности появления коррозии. При навивке пружины вручную она деформируется, что вызывает излишнее трение в барабане. При вынимании пружины из барабана, барабан держат в левой руке, а пинцетом, удерживаемым правой рукой, осторожно поднимают центральную часть заводной пружины вверх настолько, насколько это требуется для выхода пружины. Удерживая пружину рукой, предохраняют ее от выскакивания и уменьшают опасность деформации.

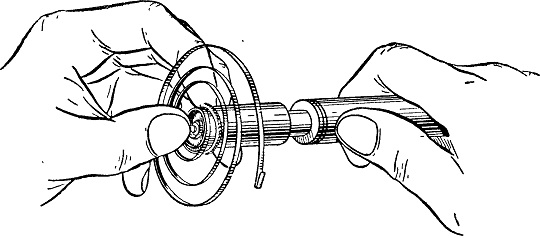

Фиг. 101. Установка заводной пружины в барабан.

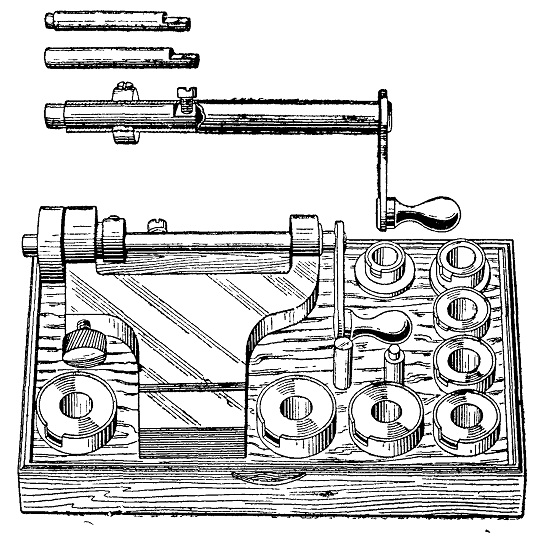

Фиг. 102. Приспособление для установки пружины в барабан американской конструкции.
