Инструменты часовщика

Теперь следует остановиться на инструментах. Рассмотрим основные рабочие приемы, помогающие получить наилучшие результаты при работе с отвертками, пинцетом, плоскогубцами, тисками и другими обычными, но очень важными универсальными инструментами.

Для обычных операций достаточно четырех отверток с лезвиями из проволоки или прутков диаметром 2,5 мм; 2 мм; 1,25 мм и 0,75 мм. Указанные размеры являются наиболее приемлемыми.

Следует обращать особое внимание на состояние лезвий отверток, концы их должны быть постоянно

заостренными, как показано на фиг. 2, но не до остроты лезвия ножа. Конус острия отвертки должен быть определенной длины, чтобы при завинчивании он не выскальзывал из прорези винта и не мог повредить головку последнего.

На фиг. 3 показана отвертка неправильной формы, которую не следует применять. Острие отвертки обязательно должно

быть закалено. Правило, как держать отвертку в руке, общеизвестно, но некоторые часовые мастера пренебрегают им, и поэтому об этом следует напомнить. Отвертка больше 2,5 мм используется для винтов, закрепляющих мосты на платине,

работа с которыми требует определенного усилия. На фиг. 4

показан наилучший способ работы с такой отверткой. Остальные три отвертки применяются для более легких операций, требующих значительно меньшего усилия. На фиг. 5 показано, как правильно держать отвертку.



Фиг. 2. Правильная форма лезвия отвертки.

Фиг. 3. Неправильная форма отвертки.

фиг. 6. Рекомендуемые формы пинцетов с тонкими концами.

Фиг. 4. Работа с большой отверткой.

Фиг. 5. Правильное применение маленькой отвертки.

Для основных операций достаточно трех пинцетов, два из которых с более толстыми концами и один с тонкими концами,

предназначенный для баланса и спирали (фиг. 6). Для выгиба концевой кривой системы баланс-спираль рекомендуются для начала два пинцета, которые отличаются друг от друга только конфигурацией изгиба (фиг. 7).

Для выполнения различных операций применяется ряд пинцетов, и часовой мастер должен точно знать, какие ему потребуются в его работе. Пинцеты требуют периодической проверки. Для

проверки состояния концов пинцета можно положить на стекло человеческий волос и попытаться поднять его пинцетом. Если пинцеты исправны, то захватить ими волос не представит трудности. Затем пробуют захватить концами пинцетов тончайший кусочек металла вроде спирали, прилагая при этом значительное усилие. Если концы пинцетов погнулись, то пинцеты не годятся

для работы, их надо исправить, концы пинцетов всегда должны оставаться параллельными (фиг. 8 а, б).

Для смазки нужно иметь две масленки: небольшую для смазки отверстий камневых опор и более крупного размера для хранения часового масла, применяемого для смазки заводной пружины и некоторых крупных деталей. Доставать масло из малой масленки

можно обычной швейной иглой. Для придания концу иглы нужной формы следует обработать ее напильником и наждачной шкуркой (фиг. 9, б). Игла вставляется в деревянную ручку длиною 75— 100 мм. Длинные ручки удобнее коротких. Наилучшим материалом для ручек следует считать кость. В Швейцарии и Америке распространены лотки с двумя или тремя банками на подставке, имеющей углубление для маслодозировок. Такие приспособления

весьма удобны. На фиг. 10 показан один такой лоток с укрепленным на нем кусочком сердцевины бузины для очистки маслодози-ровок.

Часовому мастеру необходимы две или три лупы. Для осмотра отверстий опор и осей нужна лупа с двойными линзами с десятикратным увеличением. Ошибочно думать, что пользование лупой ослабляет зрение, наоборот, это помогает не напрягать зрения прц осмотре очень мелких деталей.

Фиг. 7. Пинцеты с большим и малым изгибом для образования концевой кривой.

Фиг. 8. Пинцеты:
а -концы хорошего пинцета при захвате мелких деталей остаются параллельными; б — расхождение концов пинцета в разные стороны.

Фиг. 9. Маслодозировки:
а — большая маслодозировка для часового масла; б — небольшая маслодозировка с увеличенным наконечником.

Фиг. 10. Лоток с банками для часовых масел с укрепленным на нем кусочком сердцевины бузины и с желобком для маслодозировок.

Лупа с пятикратным увеличением применяется для осмотра внутренних поверхностей деталей, регулировки спирали; другая лупа — с увеличением в 2,5 раза — для обычного использования (фиг. 11 и 12). Выбору луп следует уделить особое внимание. Чтобы избежать запотевания стекол лупы, следует сбоку вокруг ободка просверлить 2—3 отверстия диаметром 1,5 мм; если это не поможет, нужно помахать лупой в воздухе; это быстрее приводит к цели чем протирать стекло.

Для ремонта требуются двое острогубцев, одни остроконечные, другие более массивные. На фиг. 13 показаны острогубцы с режущими кромками, заточенными на инструментальном заводе. Они пригодны для выполнения грубых работ. Остроконечные кусачки для тонких работ необходимо заострить, как показано на том же рисунке. При такой заточке имеется возможность выполнения таких операций, как откусывание и вынимание коротких штифтов из платины или других плотно сидящих деталей. Хороший уход за инструментом повышает эффективность работы.
Плоскогубцев часовому мастеру требуется четыре пары. Конфигурация их концов изображена на фиг. 14. Плоскогубцы с прямоугольными концами применяются для общих операций, для более точных операций нужны плоскогубцы с заостренными клиновидными концами, конические (круглогубцы) — для операций с проволокой, спиралью и т. д.; плоскогубцы

с латунной прокладкой на концах — для держания окончательно обработанных деталей, например для вынимания оси триба.

Новые плоскогубцы часто имеют очень грубо отделанную внутреннюю поверхность рабочих концов. Для работы с часовыми деталями такие плоскогубцы непригодны и их нужно отшлифовать.

Фиг. 11. Лупа с увеличением 2,5 X.

Фиг. 12. Лупа с увеличением 10 X.

Фиг. 13. Острогубцы:
а — тонкие кусачки с заостренными конца-ми; б — массивные кусачки

Фиг. 14. Плоскогубцы:
а — с прямоугольными концами; б — с клиновидными концами; в — с коническими концами и г — с латунными прокладками;


Фиг. 15. Ручные рычажки для снятия стрелок.

Фиг. 16. Лоток для воронения.

При ремонте часов необходимо иметь три молотка различного типа: обычный с плоской торцовой поверхностью, один с круглой торцовой поверхностью для клепки и третий либо весь из латуни, или с латунным наконечником. Такой молоток применяется для окончательно обработанных поверхностей, чтобы не сделать зау-

сенцев. Если такого молотка в продаже нет, то на головке обычного молотка укрепляют винтами латунную насадку.

На фиг. 15 показано, как можно сделать ручной рычаг. Такие рычаги изготовляются из латуни шириной 2 мм, толщиной 1 мм и длиной около 100—115 мм.

На фиг. 16 показан лоток для воронения. Этот инструмент может быть использован не только для воронения винтов и других деталей, но также для нагрева палет при запрессовке камне-вых опор.

Каждый часовой мастер должен иметь на своем верстаке контейнер с кусочками сердцевины бузины. Форма контейнера показана на фиг. 17. Контейнер должен быть достаточно тяжелым, так как сердцевина бузины настолько легка, что может свободно выскочить при чистке деталей и задержать операцию. Сердцевина бузины используется главным образом для чистки лезвий отвертки, маслодозировок, концов пинцетов и т. д. Хорошей привычкой можно считать, если часовой мастер перед употреблением несколько раз воткнет вышеупомянутые инструменты в сердцевину бузины, что гораздо эффективнее способа,

применяемого некоторыми часовщиками, когда кончиком отвертки или масленки крутят на пальце. Встречаются также мастера, которые вытирают маслодозировку об одежду, при этом загрязняя инструмент еще больше. Необходимо всегда иметь резиновую грушу или сифон (фиг. 18) и, кроме того, один или два стеклянных колпака для защиты от пыли механизмов часов при их хранении на верстаке. На верстаке нужно прикрепить кусок белой бумаги размером 30 X 20 см. Удобнее всего это сделать с помощью двух кусочков заводной пружины, которые можно использовать как зажимы (фиг. 19). Зажимается только передняя часть бумаги, остальные ее стороны придерживаются на верстаке баночками с маслом и защитными колпаками. Всегда надо иметь в запасе папиросную бумагу, пуцгольц, деревянные чурки и кусочки сердцевины бузины.

Фиг. 17. Хранение сердцевины бузины и чистка мае л о дозировки.

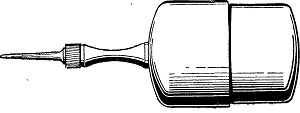

Фиг. 18. Сифон.

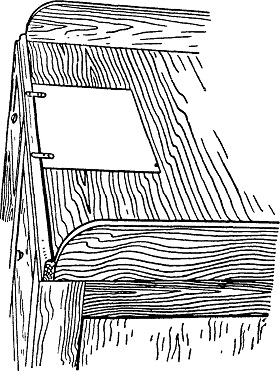

Фиг. 19. Крепление бумаги на верстаке.
