3.2.1 Мембранный топливный насос

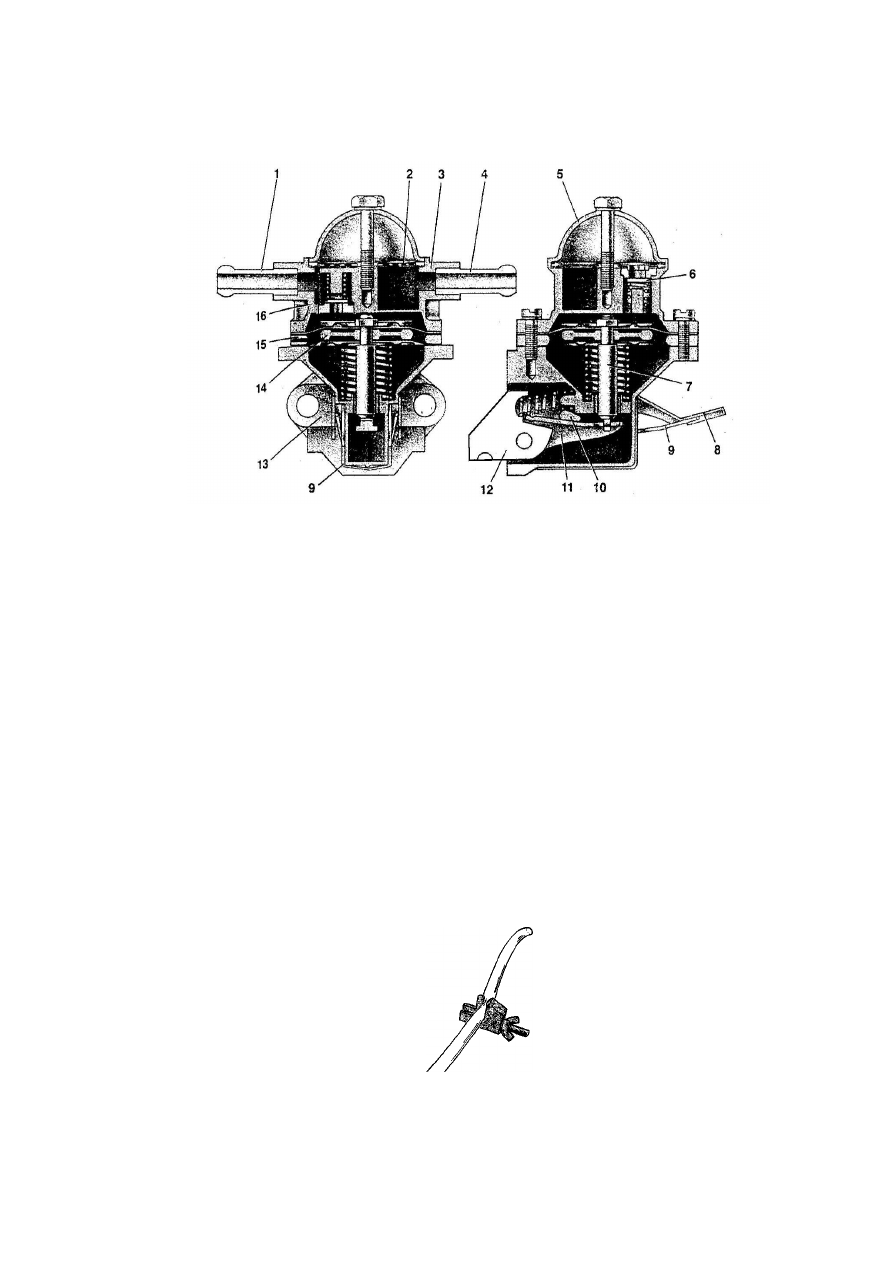

– нагнетательный патрубок; 2 – фильтр; 3 – корпус; 4 – всасывающий патрубок;

–  крышка;  6  –  всасывающий  клапан;  7  –  тяга;  8  –  рычаг  ручной  подкачки

топлива;  9  –  пружина;  10  –  эксцентрик;  11  –  балансир;  12  –  рычаг  насоса;

13

–  нижняя крышка;  14  –  внутренняя дистанционная прокладка;  15  –  наружная

дистанционная прокладка; 16 – нагнетательный клапан



Рисунок 3.4 – Мембранный топливный насос



3.2.1.1 Снятие и установка



Установите  зажим  на  топливоподводящий  трубопровод  (рисунок  3.5),  чтобы

перекрыть доступ топлива к насосу.



Рисунок 3.5 – Установка зажима

40



Отсоедините  топливоотводящий  трубопровод.  Отвинтите  болты  19

крепления  мембранного  топливного  насоса  3  к  кронштейну  9  (рисунок  3.3).

Снимите мембранный топливный насос.

Установка насоса осуществляется в обратной последовательности.



3.2.1.2 Проверка мембранного насоса



Недостаточное  наполнение  карбюратора  бензином  может  быть  вызвано

неисправностью  топливного  насоса,  а  также  засорением  или  повреждением

топливопроводов.

Чтобы

найти

причину

неисправности,

отсоедините

шланг

от

нагнетательного патрубка 1 (рисунок 3.4) и с помощью рычага 8 ручной подкачки

топлива  проверьте,  поднимается  ли  топливо.  Если  топлива  нет,  то  отсоедините

шланг  от  всасывающего  патрубка  4  и  проверьте,  создается  ли  разряжение  на

входе

этого

патрубка.

Если

разряжение

имеется,

то

повреждены

топливопроводы, а если нет – то не работает топливный насос.

При  подозрении  на  неисправность  разберите  насос  и  проверьте  его

детали.



3.2.1.3 Разборка, очистка и проверка деталей



Для  разборки  мембранного  насоса  отверните  болт  крепления  крышки  5,

снимите  крышку  и  фильтр  2  (рисунок  3.4).  Затем  отверните  винты  крепления

корпуса  к  нижней  крышке,  разъедините  их,  выньте  узел  диафрагм  и  пружину.

Промойте все детали бензином и продуйте сжатым воздухом.

Проверьте  целостность  пружин  насоса,  балансира.  Проверьте,  нет  ли

заедания  клапанов.  Проверьте  целостность  диафрагм,  на  них  не  должно  быть

трещин и затвердеваний.

После  проверки  все  изношенные  или  поврежденные  детали  замените

новыми.  Прокладки  насоса  всегда  заменяйте  новыми,  перед  установкой

смазывайте тонким слоем смазки.

41



3.2.1.4 Сборка мембранного насоса



Сборка мембранного насоса осуществляется в обратной

последовательности.



3.2.1.5 Регулировка толкателя мембранного насоса



Поверните  вал  двигателя  так,  чтобы  шпоночный  паз  располагался  снизу.

Толкатель  10  (рисунок  3.3),  ввернутый  во  втулку  11,  вращайте  до  тех  пор,  пока

сферический конец толкателя не упрется в сферическую выемку на рычаге насоса

12  (рисунок  3.4).  После  этого  положения  толкателя  зафиксируйте  гайкой  24

(рисунок 3.3).



3.2.2 Вакуумный топливный насос



3.2.2.1 Снятие и установка



Установите  зажим  на  топливоподводящий  трубопровод  (рисунок  3.5),

чтобы перекрыть доступ топлива к насосу.

Отвинтите  болты  17  крепления  вакуумного  топливного  насоса  2  (рисунок

3.3-

1) к кронштейну рамы. Снимите вакуумный насос.

Установка насоса осуществляется в обратной последовательности.



3.2.2.2 Проверка вакуумного насоса



Проверьте  работу  клапанов  вакуумного  топливного  насоса  2  (рисунок

3.3-1).

Подсоедините  трубку  к  впускному  штуцеру  и  попеременно  подавайте

давление  или  вакуум  с  помощью  насоса.  Впускной  клапан  должен  пропускать

воздух  под  воздействием  давления    и  быть  герметичным  под  воздействием
