Снегоходы Итлан Каюр. Инструкция - часть 8





34







– основание; 2 – шарнир стяжки; 3 – болт; 4 – болт; 5 – гайка; 6 – шайба

Рисунок 3.2 – Основание двигателя

35



3.1.1 Снятие и установка



ВНИМАНИЕ

Перед  отсоединением  любого  электрического  провода  в  системе  стартера

всегда первым отсоединяйте ЧЕРНЫЙ отрицательный провод аккумулятора



Отсоедините или снимите следующее:



снимите крылья снегохода 2 (левое, правое) рисунок 3.45;



отрицательный провод от аккумулятора;



кожух вариатора 5 (рисунок 3.44);



ветровое стекло 4 (рисунок 3.45);



обтекатель 1 (рисунок 3.45);



накладку руля 5 (рисунок 3.45);



суппорт тормоза 2 в сборе с кронштейном 1 (рисунок 3.21);



тросик газа (рисунок 3.1, 3.26) от рычага двигателя;



тросик воздушной заслонки (рисунок 3.1, 3.26) от рычага

карбюратора;



контакты экстренного останова двигателя;



контакты: ближний, дальний свет;



контакты замка зажигания;



контакты спидометра (при наличии спидометра);



крышку 3 (рисунок 3.23);



контакты регулятора напряжения;



трубу руля 1 (рисунок 3.23) в сборе с рукоятками тормоза и газа;



рукоятку ручного пуска (рисунок 3.1) (развяжите узел и снимите

рукоятку);



сидение 8 (рисунок 3.45);



боковины нижние 7 (левая и правая) (рисунок 3.45);



крышку топливного бака;



щиток приборный 6 (рисунок 3.45). Примечание – после снятия щитка

крышку топливного бака установить на место;



глушитель (отсоединить патрубок от двигателя и глушителя);



топливные трубки;

36





верхнюю рамку 2 (рисунок 3.44) от рамы снегохода 1;



вариатор с вала двигателя (рисунок 3.7) согласно подразделу 3.4.1.1;



основание 1 (рисунок 3.2) вместе с двигателем, для этого отверните

самоконтрящиеся гайки 5 и выньте болты 3.

Перед  установкой  двигателя  осмотрите  шарниры  стяжки  2  (рисунок  3.2).

Шарниры  стяжки  подлежат  замене  при  разрывах,  «выпучивании»  резины  и  при

износе  резины  по  торцам  шарниров.  Самоконтрящиеся  гайки  5  (рисунок  3.2)

замените  на  новые,  сетку  2  (рисунок  3.1)  промыть.  При  обнаружении  на  сетке

разрывов  –  заменить.    Установка  двигателя  производится  в  обратном  порядке

процедуры разборки.



3.1.2 Ремонт двигателя



Ремонт  и  техническое  обслуживание  двигателя  производить  согласно

Руководству по ремонту и обслуживанию двигателя HONDA-GX 390.



37



3.2 Система питания



Снегоход  «Итлан-Каюр»  может  комплектоваться  системой  питания  с

мембранным  топливным  насосом  (рисунок  3.3)  или  с  вакуумным  топливным

насосом (рисунок 3.3-1).

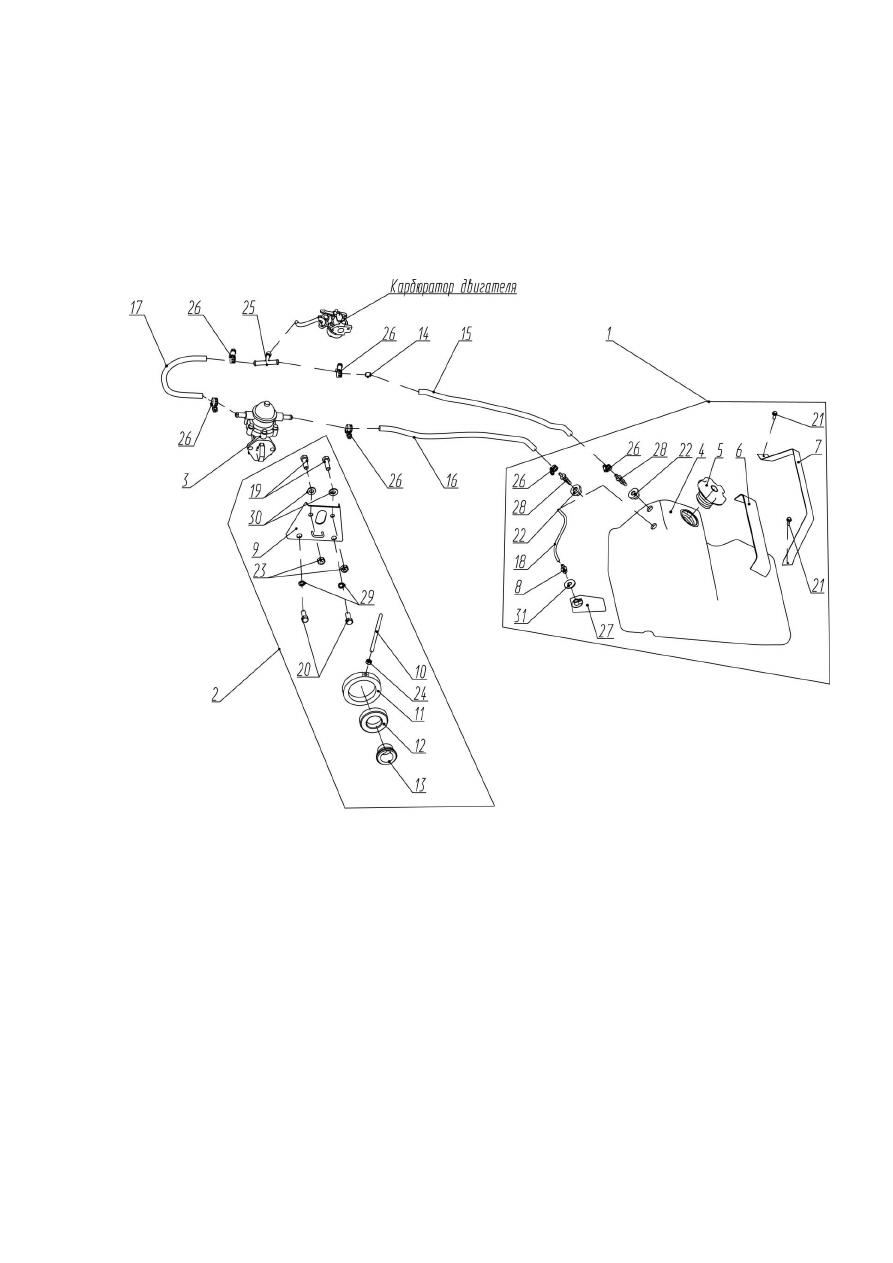

–  бак  топливный  в  сборе;  2  –  привод  топливного  насоса;  3  –  мембранный

топливный насос; 4 –  бак топливный;  5  –  крышка бака; 6  –  прокладка; 7 –  хомут;

–  штуцер;  9  –  кронштейн;  10  –  толкатель;  11  –  втулка;  12  –  подшипник;

13

–  эксцентрик;  14  –  жиклер;  15,  16,  17  –  топливопроводы;  18  –  трубка;

19, 20

– болт; 21 – саморез; 22 – втулка; 23, 24 – гайки; 25 – тройник; 26 – хомут;

27

– фильтр топливный; 28 – штуцер; 29, 30, 31 – шайбы

Рисунок 3.3 – Система питания с мембранным топливным насосом
