Section 10 STEERING/FRONT SUSPENSION
Subsection 01 (STEERING SYSTEM)

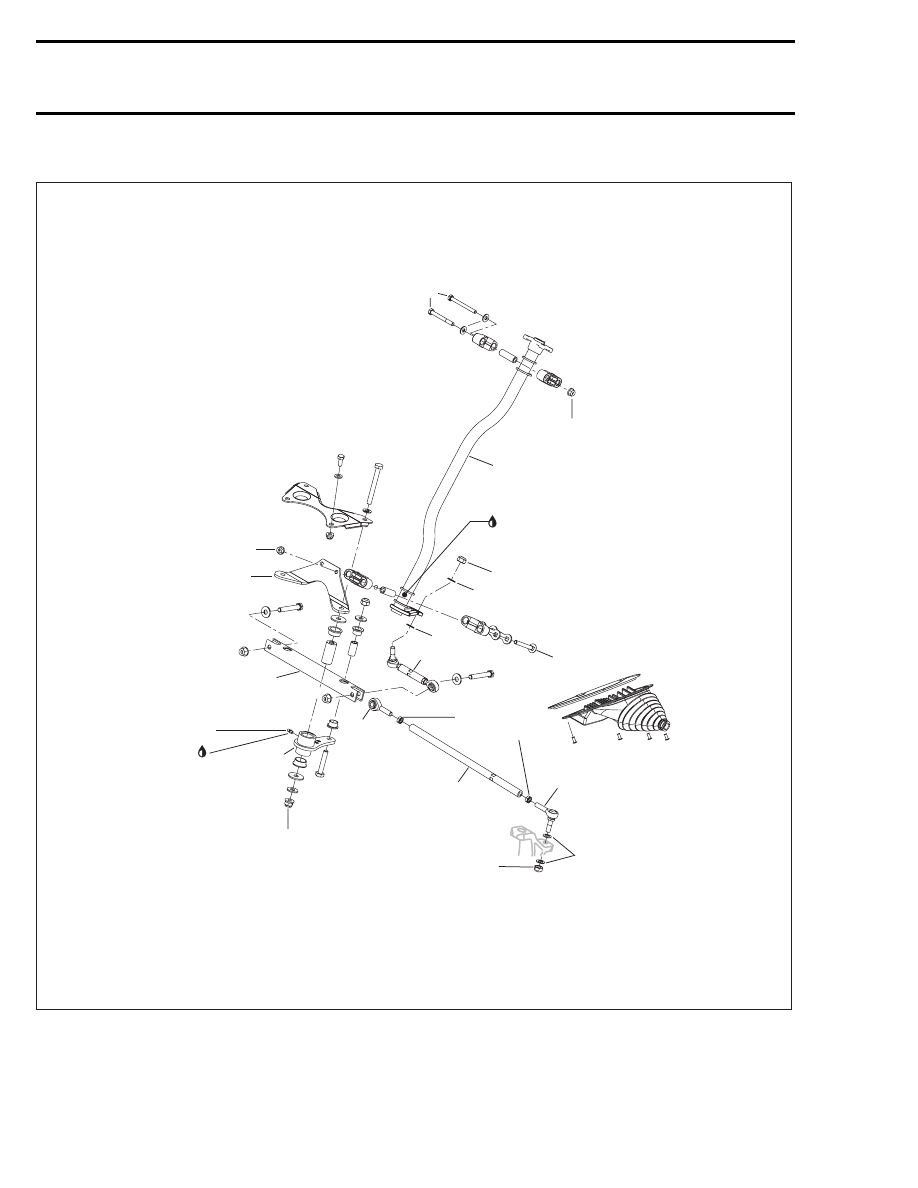

Linkage Arrangement

A33G1NS

25 N•m

(18 lbf•ft)

5

1

Suspension

synthetic grease

53 N•m

(39 lbf•ft)

7

25 N•m

(18 lbf•ft)

15

9

16

17

18

11

7

53 N•m

(39 lbf•ft)

41 N•m

(30 lbf•ft)

Suspension

synthetic

grease

7

8

6

18 N•m

(159 lbf•in)

14

3 N•m

(27 lbf•in)

434

mmr2005-097

Section 10 STEERING/FRONT SUSPENSION

Subsection 01 (STEERING SYSTEM)

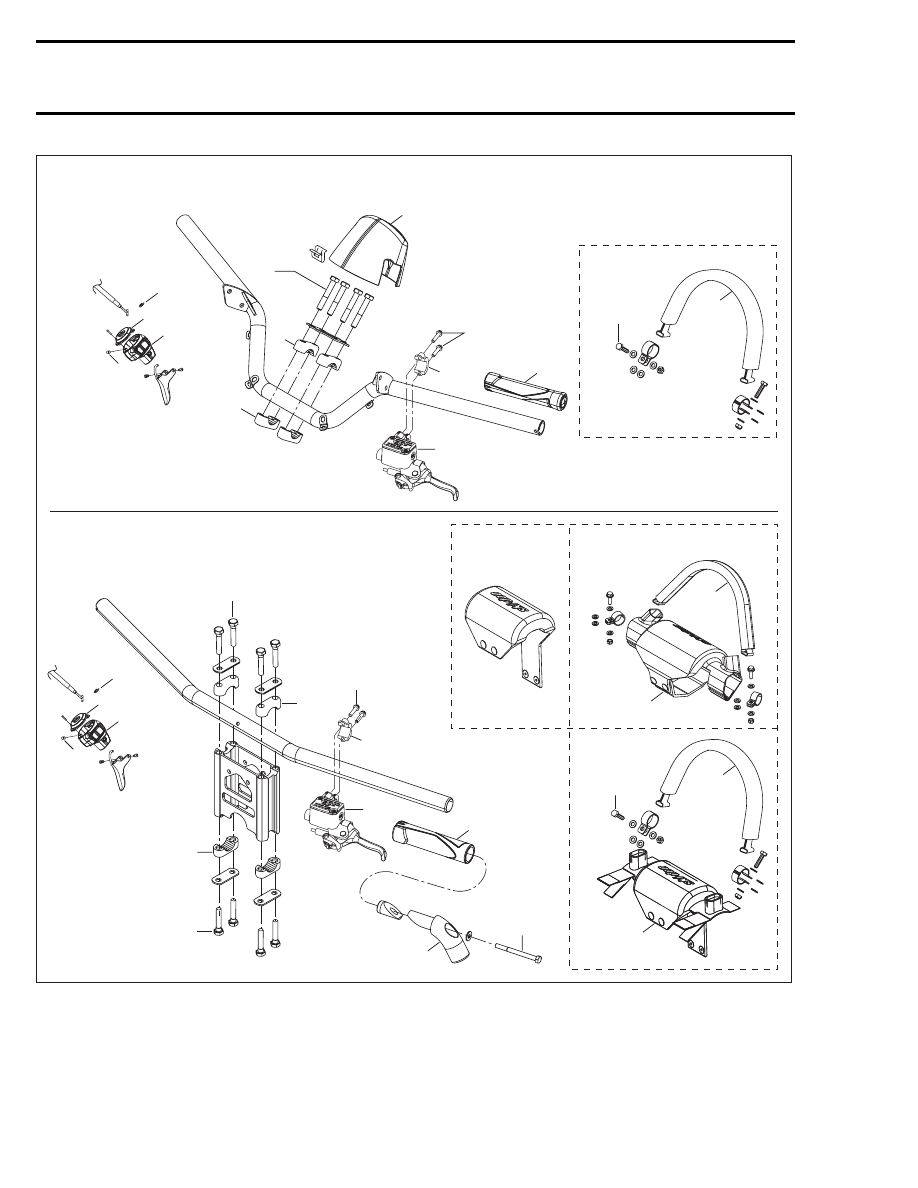

Handlebar Arrangement

A33G1OS

GTX 500 SS/600 HO/800 HO

Summit series

GTX series

Some models

24

21

19

20

22

27

24

19

21

20

22

27

13

25 N•m

(18 lbf•ft)

8 N•m

(71 lbf•in)

4

8 N•m

(71 lbf•in)

10

12

2

3

28

23

11 N•m

(97 lbf•in)

25 N•m

(18 lbf•ft)

8 N•m

(71 lbf•in)

3

4

13

23

23

2

mmr2005-097

435

Section 10 STEERING/FRONT SUSPENSION
Subsection 01 (STEERING SYSTEM)

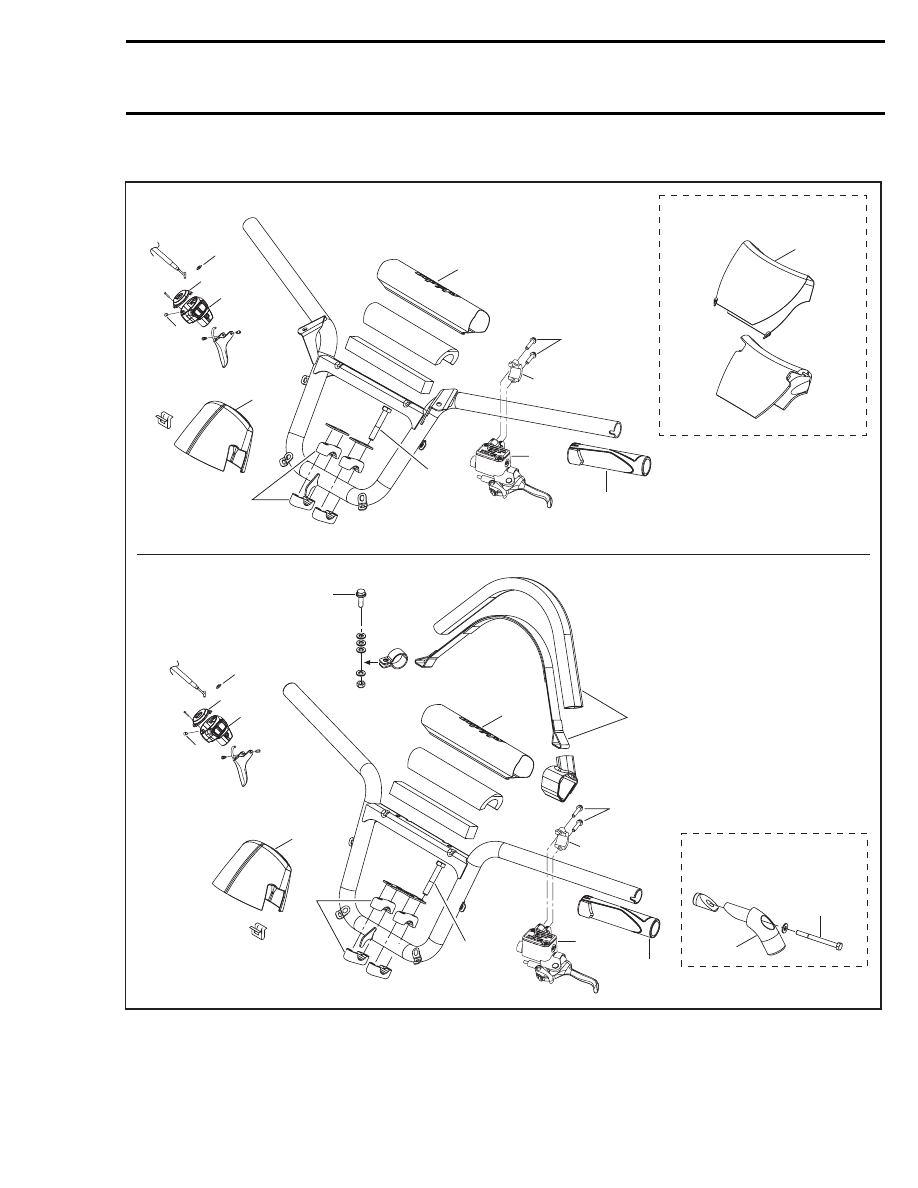

A33G1PS

GSX Series

MX Z Fan Cooled

MX Z Adrenaline/Trail

MX Z Renegade

X package series

MX Z

Summit

Renegade

Renegade

24

19

21

20

22

27

24

19

21

20

22

27

25 N•m

(18 lbf•ft)

8 N•m

(71 lbf•in)

4

2

2

13

11 N•m

(97 lbf•in)

28

25 N•m

(18 lbf•ft)

2

4

8 N•m

(71 lbf•in)

13

2

4

25 N•m

(18 lbf•ft)

8 N•m

(71 lbf•in)

12

10

11 N•m

(97 lbf•in)

28

28

11 N•m

(97 lbf•in)

23

23

3

436

mmr2005-097

Section 10 STEERING/FRONT SUSPENSION

Subsection 01 (STEERING SYSTEM)

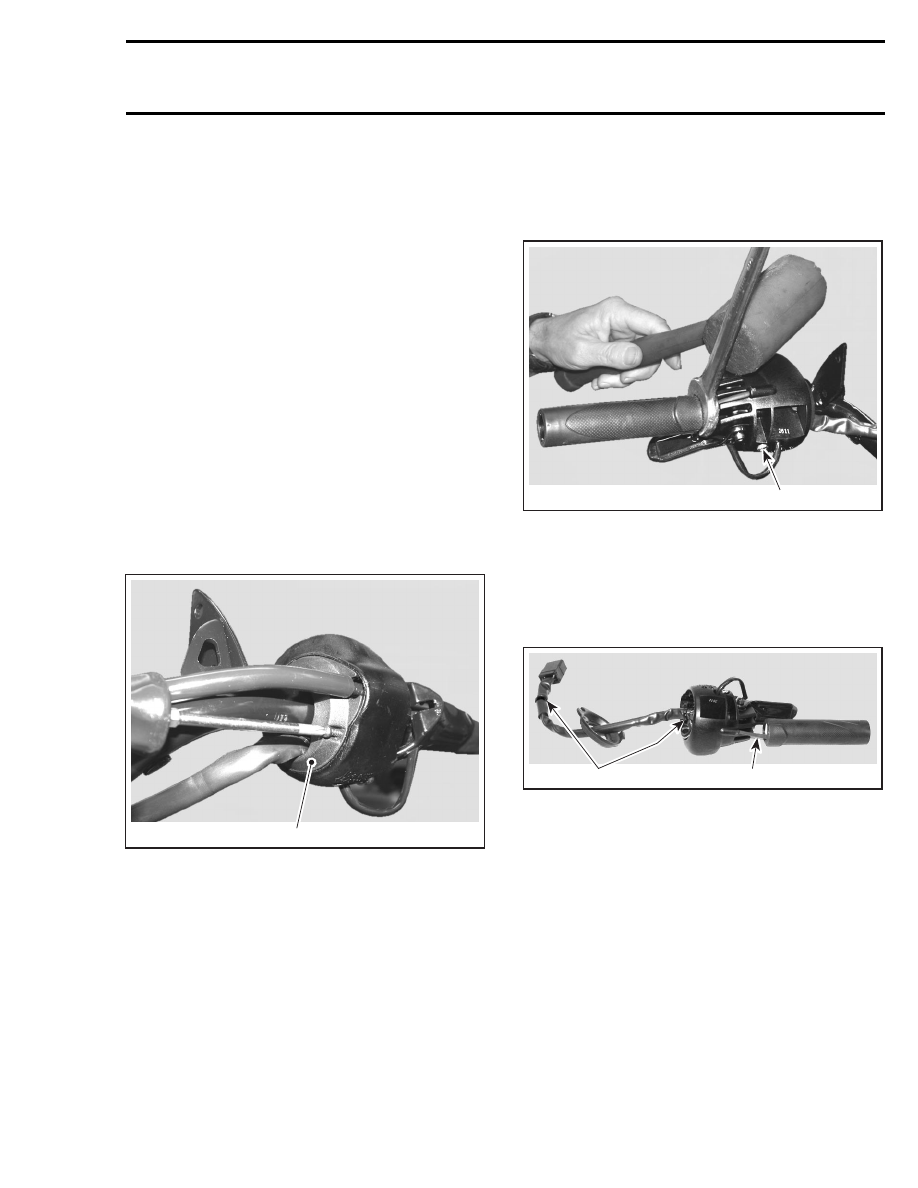

DISASSEMBLY AND ASSEMBLY

Grip

NOTE: These models feature an integrated heat-
ing element in the plastic sleeve of the grip no. 13.

CAUTION: Removing grip from handlebar
might damage the heating element. Do not
remove needlessly.

NOTE: If heating grip does not work and needs to
be replaced, the grip can be cut with a knife for
removal.

Throttle Side:

Unfasten windshield (if necessary).

NOTE: Throttle lever housing no. 21 must come
off handlebar along with grip.

Remove cap no. 3 or steering padding no. 23 ac-
cording to model. Unplug RH harness on top of
steering column. Cut locking ties retaining RH har-
ness to handlebar.

Remove throttle lever housing cover no. 19.

1

A33G09A

1. Throttle lever housing cover

Remove circlip no. 24 from throttle cable housing.
Unfasten throttle cable from throttle lever, then
pull out throttle cable housing from throttle lever
housing no. 21.

Unscrew screws no. 10 and remove J-hook no. 12
from end of grip on so equipped models.

Loosen screw no. 20 retaining throttle lever hous-
ing to handlebar. See photo below.

Insert the open side of a 23 mm (7/8 in) wrench
against the inner end of grip.

CAUTION: Pay attention not to damage wires
with the wrench.

Using a plastic hammer, tap on the side of the
wrench end to make the grip slide out.

1

A33G0AA

1. Screw retaining throttle lever housing

Cut locking ties on harness.

Using the mul-

tilock-terminal

housing

extraction

tool

AMP

(P/N 755430-2), push the 3 wires of the heat-
ing grip harness out of connector housing. Note
the position of the wires for reinstallation.

2

A33G0BA

1

1. Locking ties
2. Heating grip harness

Pull heating grip harness out of throttle lever hous-
ing.

For installation refer to GRIP INSTALLATION be-
low.

Brake Side:

Unclip windshield.

Unplug connectors from brake light switch located
on master cylinder no. 22.
