Section 09 REAR SUSPENSION

Subsection 01 (SC SUSPENSION)

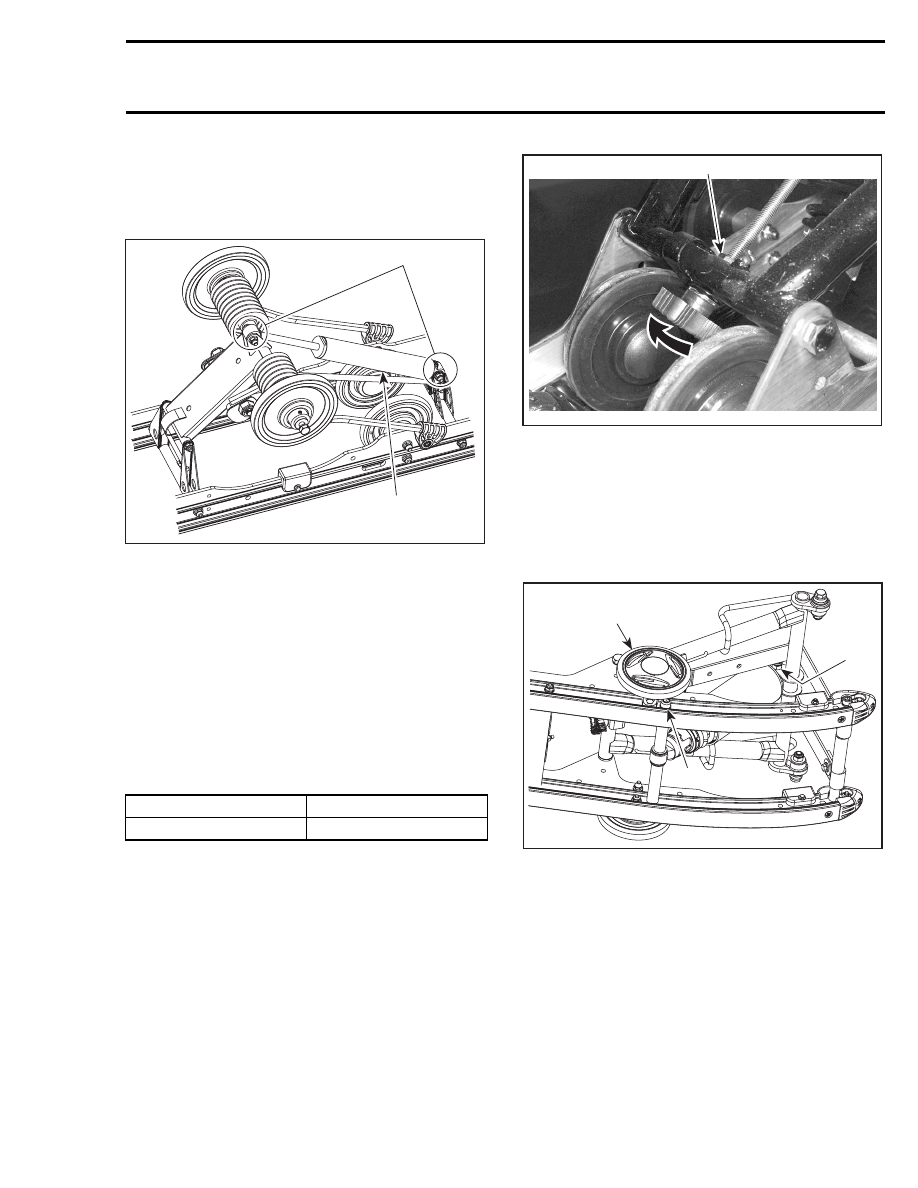

NOTE: If necessary, to ease shock removal, un-
fasten one end of stopper straps to release shock
pressure.

Remove rear shock absorber.

A33F59B

2

1

TYPICAL
1. Upper/lower bolt and nut
2. Rear shock absorber

REAR SHOCK ABSORBER
INSTALLATION

Installation is the reverse of removal procedure.

CAUTION: Take care not to damage grease fit-
ting.

Respect the following tightening torque specifica-
tion:

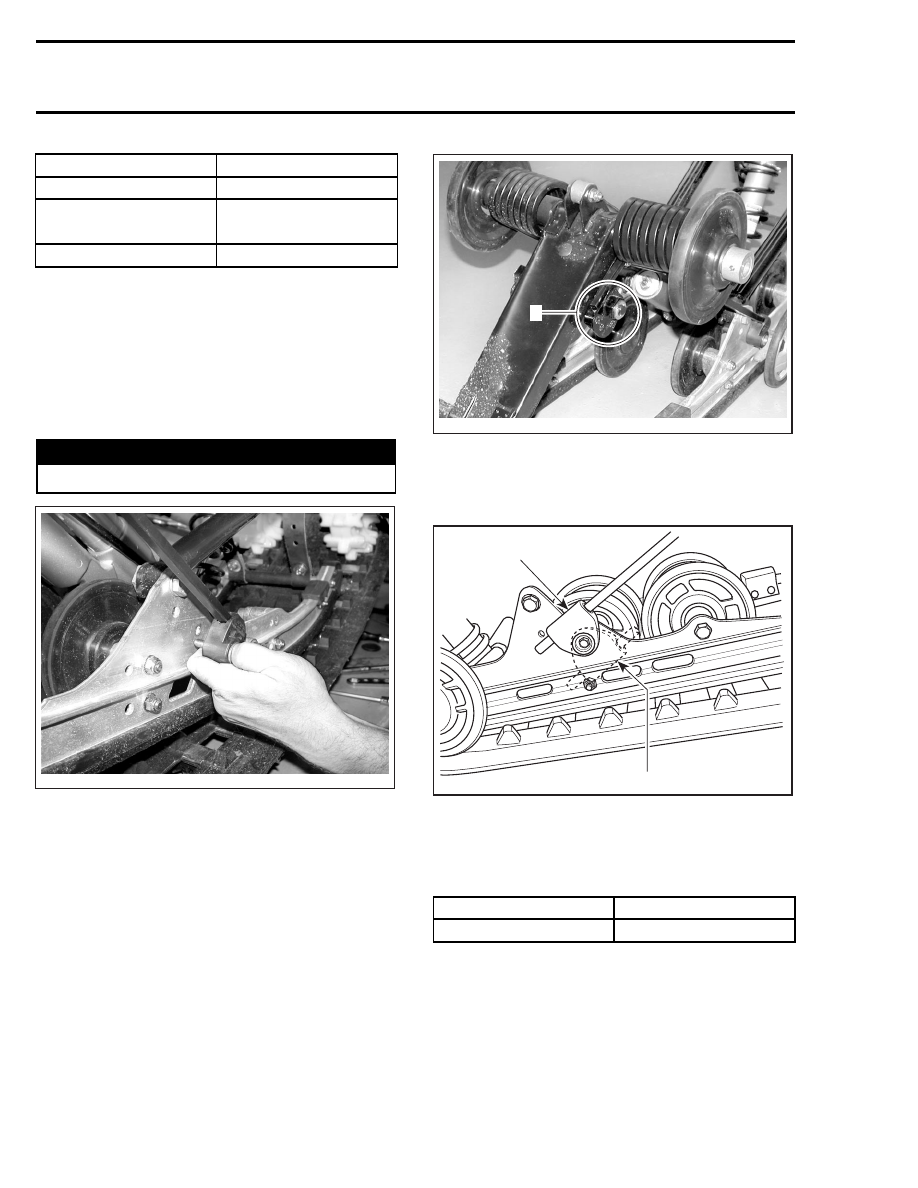

DESCRIPTION

TIGHTENING TORQUE

Shock upper and lower nut

19.5 N•m (173 lbf•in)

FRONT SHOCK ABSORBER
REMOVAL

Lift rear of vehicle and support it off the ground.

Unfasten one end of stopper strap(s) or loosen the
adjuster knob to release shock pressure.

A32E19B

1

SUMMIT LIQUID COOLED MODELS
1. Loosen lock nut, turn adjuster knob counterclockwise

Unbolt front shock from the top.

Remove the front idler wheels to gain access to
the axle retaining self-locking screws.

Unbolt axle screws and slide out axle to remove
shock.

A33F5EA

1

2

3

TYPICAL
1. Front shock upper bolt and nut
2. Idler wheel
3. Axle screw

FRONT SHOCK ABSORBER
INSTALLATION

Installation is the reverse of removal procedure.

Respect the following tightening torque specifica-
tion.

mmr2005-094

387

Section 09 REAR SUSPENSION
Subsection 01 (SC SUSPENSION)

DESCRIPTION

TIGHTENING TORQUE

Adjuster lock nut

19 N•m (168 lbf•in)

Stopper straps nuts

(on Summit strap adjuster)

21 N•m (15 lbf•ft)

Stopper strap(s) nuts

11 N•m (97 lbf•in)

REAR SPRING REMOVAL

Lift rear of vehicle and support it off the ground.

Decrease spring preload by turning cams accord-
ingly.

Unbolt rear arm top axle from chassis.

Remove spring supports.



WARNING

Supports are spring loaded.

A33F5PA

TYPICAL — REMOVE SPRING SUPPORTS

Loosen set screw from locking rings.

Remove the following on both sides:

– locking ring
– top idler wheel
– spring.

REAR SPRING INSTALLATION

Installation is the reverse of removal procedure.
Pay attention to the following details.

At assembly, respect THIS SIDE OUT inscription
on top idler wheels.

At assembly, make sure that spring end is in cam
adjuster.

A33F5QA

1

TYPICAL — ON BOTH SIDES
1. Spring end in cam adjuster

CAUTION: To avoid track damage, spring sup-
ports must be mounted upward.

A03F0VA

1

2

TYPICAL — RIGHT SIDE SHOWN
1. Right position: upward
2. Wrong position

Respect the following tightening torque specifica-
tion:

DESCRIPTION

TIGHTENING TORQUE

Locking ring set screw

2.5 N•m (22 lbf•in)

SLIDER SHOE VERIFICATION

Molding line is the wear limit indicator.

388

mmr2005-094

Section 09 REAR SUSPENSION

Subsection 01 (SC SUSPENSION)

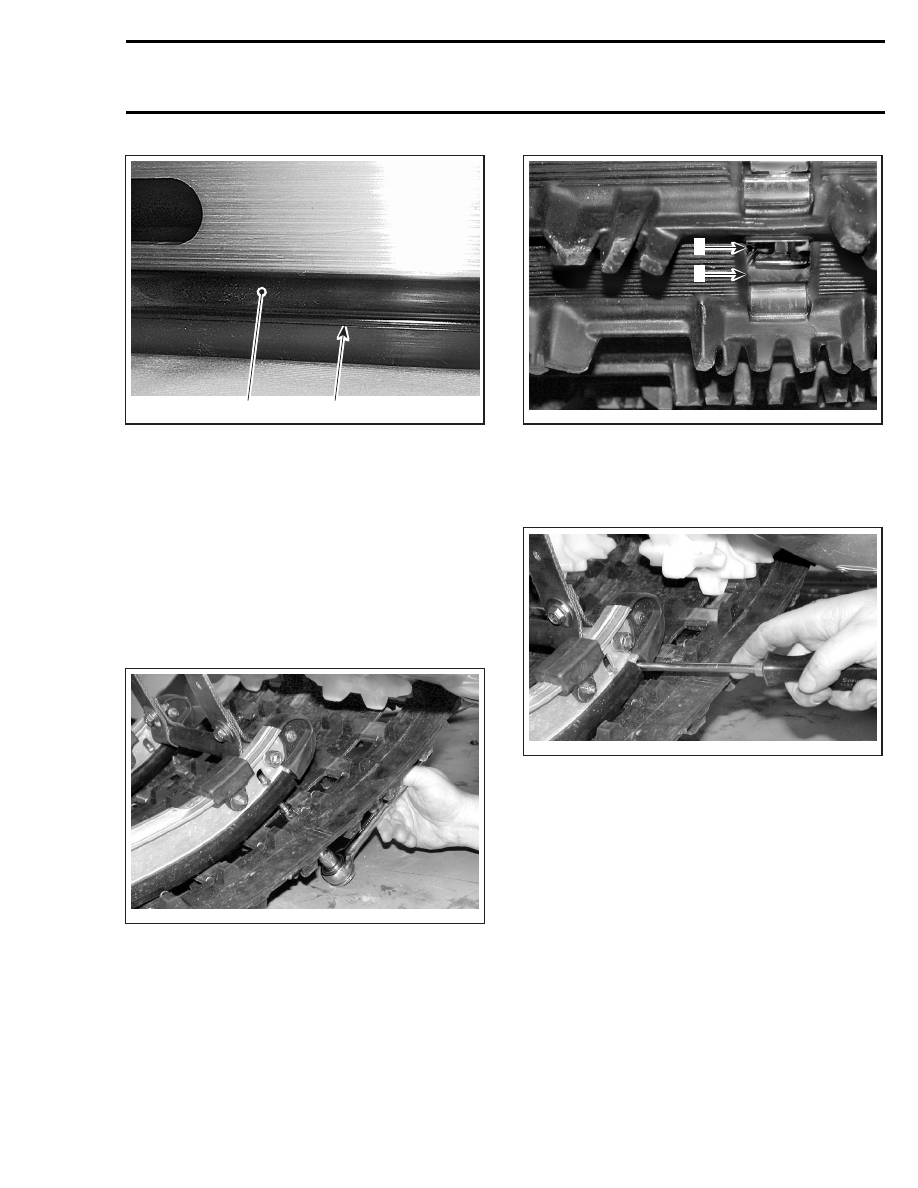

1

A03F3SA

2

TYPICAL
1. Slider shoe
2. Molding line (wear limit indicator)

Replace slider shoes when wear limit is reached.

CAUTION: Slider shoes must always be re-
placed in pairs.

SLIDER SHOE REMOVAL

Lift rear of vehicle and support it off the ground.

Completely loosen track tension.

Remove front runners nut and screw.

A33F5RA

TYPICAL — REMOVE NUT AND SCREW

Align track window with slider shoe.

A33F5SA

2

1

TYPICAL
1. Track window
2. Slider shoe

Using a pry bar or screw driver, push slider shoe
until it comes in contact with track.

A33F5TA

TYPICAL — PUSH ON SLIDER SHOE

Using locking pliers, pull slider shoe thru track win-
dow to remove.

NOTE: If necessary, lubricate track window to fa-
cilitate slider shoe removal.

mmr2005-094

389

Section 09 REAR SUSPENSION
Subsection 01 (SC SUSPENSION)

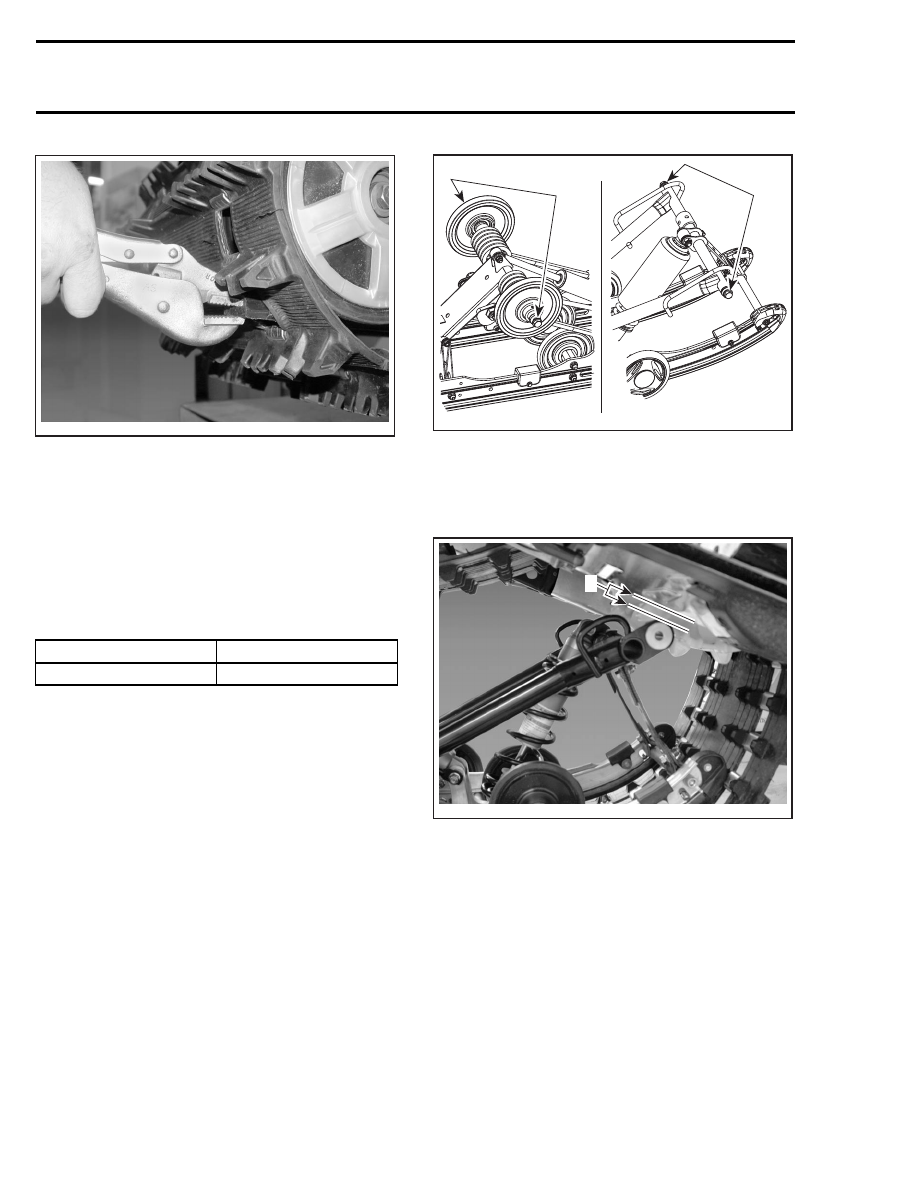

A33F5UA

TYPICAL — PULL ON SLIDER SHOE TO REMOVE

SLIDER SHOE INSTALLATION

Installation is reverse of removal procedure. Pay
attention to the following details.

Make sure to insert slider shoe end with hole first.

Respect the following tightening torque specifica-
tion:

DESCRIPTION

TIGHTENING TORQUE

Slider shoe nut

2.5 N•m (22 lbf•in)

SUSPENSION REMOVAL

Lift rear of vehicle and support it off the ground.

Completely loosen track tension.

Remove rear arm top axle bolts from chassis.

Remove bolts retaining front arm to tunnel.

A33F5FA

1

2

TYPICAL
1. Rear arm bolts
2. Front arm bolts

Lift rear of vehicle until front arm as enough clear-
ance to pass underneath tunnel.

A33F5VA

1

TYPICAL
1. Enough clearance
