Section 07 ELECTRICAL SYSTEM

Subsection 01 (IGNITION SYSTEM)

Now the display shows the engine timing correc-
tion factor that is programmed in the MPEM. In
the following example timing correction factor is
no. 4.

A30E21A

T I M I N G < 1 - 8 > : 4

P R E S S   A N Y   K E Y. . .

Press any key.

A00A3DA

M O D I F Y ?

YES                          NO

Select YES using the key

↔.

Press ENTER.

A30E23A

T I M I N G < 1 - 8 > :

T I M I N G < 1 - 8 > :

Select a timing correction factor corresponding to
correction needed.

Example: Timing mark as verified with a timing
light at 3500 RPM was too early by 2°. The cor-
rection factor programmed is no. 4.

Select correction factor no. 5. This will retard the
timing by 2° because the difference between cor-
rection factor no. 4 and no. 5 is - 2° (passing from
1° to - 1°).

A30E2HA

T I M I N G < 1 - 8 > : 5

IGNITION CORRECTION FACTOR

CORRECTION FACTOR

PROGRAMMED IN

MPEM

IGNITION TIMING

CORRECTION

2

3°

3

2°

4

1°

1

0°

5

- 1°

6

- 2°

7

- 3°

8

- 4°

Press ENTER.

A30E2GA

2 .   E N G I N E   S E R I A L #

> 1 .   T I M I N G   A D J U S T

3 .   C A L I B R A T I O N

Press ENTER.

A30E24A

T I M I N G < 1 - 8 > : 5

P R E S S   A N Y   K E Y. . .

The display confirms that correction factor has
been changed to no. 5.

Press any key.

mmr2005-082

289

Section 07 ELECTRICAL SYSTEM
Subsection 01 (IGNITION SYSTEM)

A30E27A

M O D I F Y ?

YES                          NO

If the new correction factor selected above is the
good one select NO and press ENTER. Otherwise
select YES to choose an other correction factor.

A30E2GA

2 .   E N G I N E   S E R I A L #

> 1 .   T I M I N G   A D J U S T

3 .   C A L I B R A T I O N

Press MENU.

Scroll to no. 7 SAVE AND QUIT.

A30E29A

   4 .   E N G I N E   P A R A M .

5 .   H O U R   I N F O .

6 .   M P E M   I N F O .

> 7 . S A V E   +   Q U I T

Press ENTER.

A30E2AA

S A V E
M O D I F I C A T I O N S ?

                  Y E S                 N O

Press ENTER.

A00A42A

T R A N S F E R

P G M R           M P E M

During a very short period of time the following
message will appear.

A30E2BA

V E R I F Y

P G M R           M P E M

V E R I F Y

P G M R           M P E M

After the programmer has verified, following mes-
sage will appear.

O P E R A T I O N

S U C C E S S F U L L

P R E S S   A N Y   K E Y . . .

A00A3EA

Press any key.

I F   T E R M I N A T E D

Y O U   C A N   U N P L U G

P R E S S   A N Y   K E Y . . .

A00A3FA

Press any key.

290

mmr2005-082

Section 07 ELECTRICAL SYSTEM

Subsection 01 (IGNITION SYSTEM)

   1 .   C H E C K   K E Y S

2 .   P R O G R A M   K E Y

> 3 .   V E H I C L E   I N F O

4

S T A R T   V E H .

+

A30E1XA

Unplug supply harness and 9-volt adaptor.

Recheck ignition timing with timing light when
completed.

SPARK PLUG

Removal

First unscrew the spark plug 1 turn.

Clean the spark plug and cylinder head with pres-
surized air, then completely unscrew.



WARNING

Whenever using compressed air,

always

wear protective eye wear.

Installation

Prior to installation make sure that contact sur-
faces of the cylinder head and spark plug are free
of grime.

Using a feeler gauge, set electrode at the proper
gap except if the spark plus is a BR9ECS. Refer to
TECHNICAL DATA.

CAUTION: Do not adjust electrode gap of
BR9ECS spark plug.

1) Apply antiseize lubricant (P/N 293 800 070)

over the spark plug threads to prevent possi-
ble seizure.

2) Hand screw spark plug into cylinder head and

tighten with a torque wrench and a proper
socket.

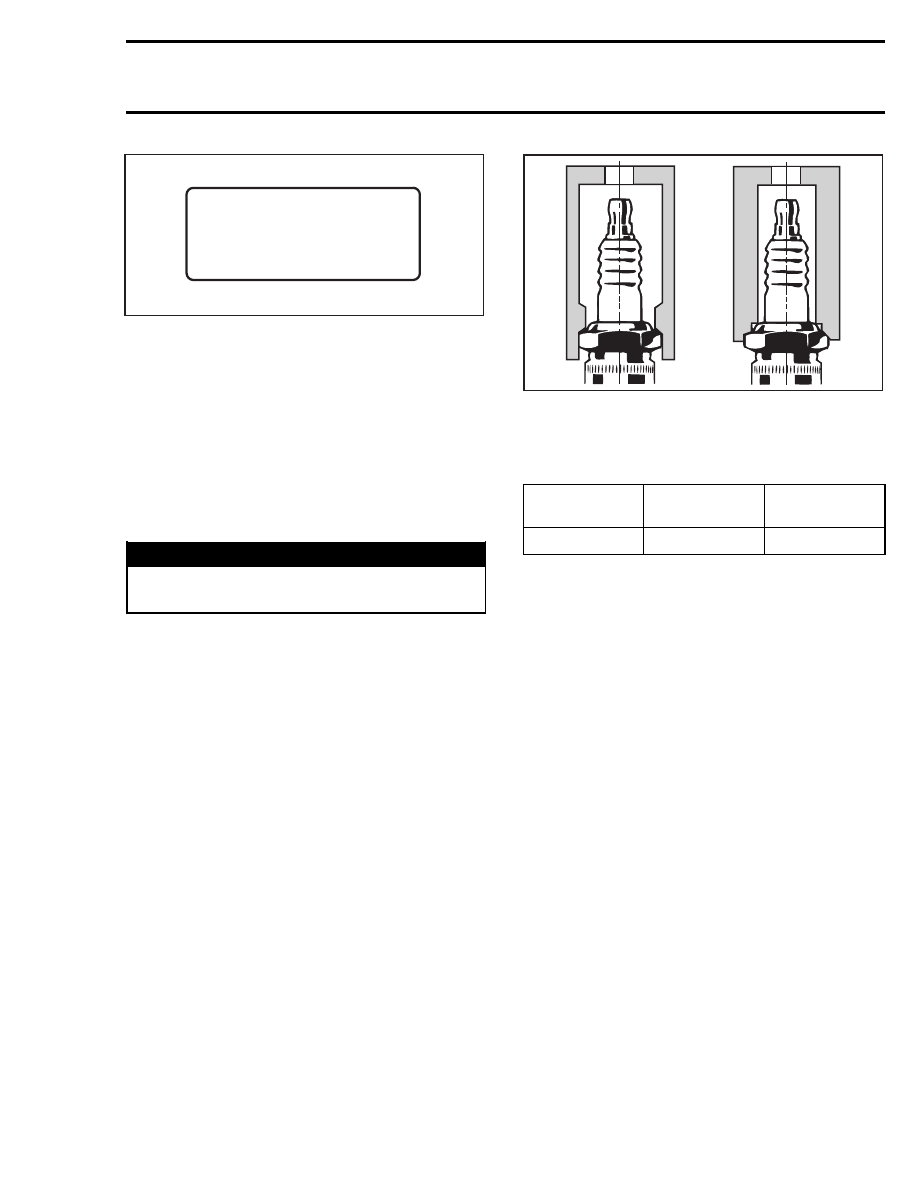

A00E0BA

2

1

TYPICAL
1. Proper socket
2. Improper socket

Use the following table to torque the spark plugs.

MODEL

SPARK

PLUGS

TORQUE

N•m (lbf•ft)

All models

NGK

27 (20)

mmr2005-082

291

Section 07 ELECTRICAL SYSTEM
Subsection 01 (IGNITION SYSTEM)

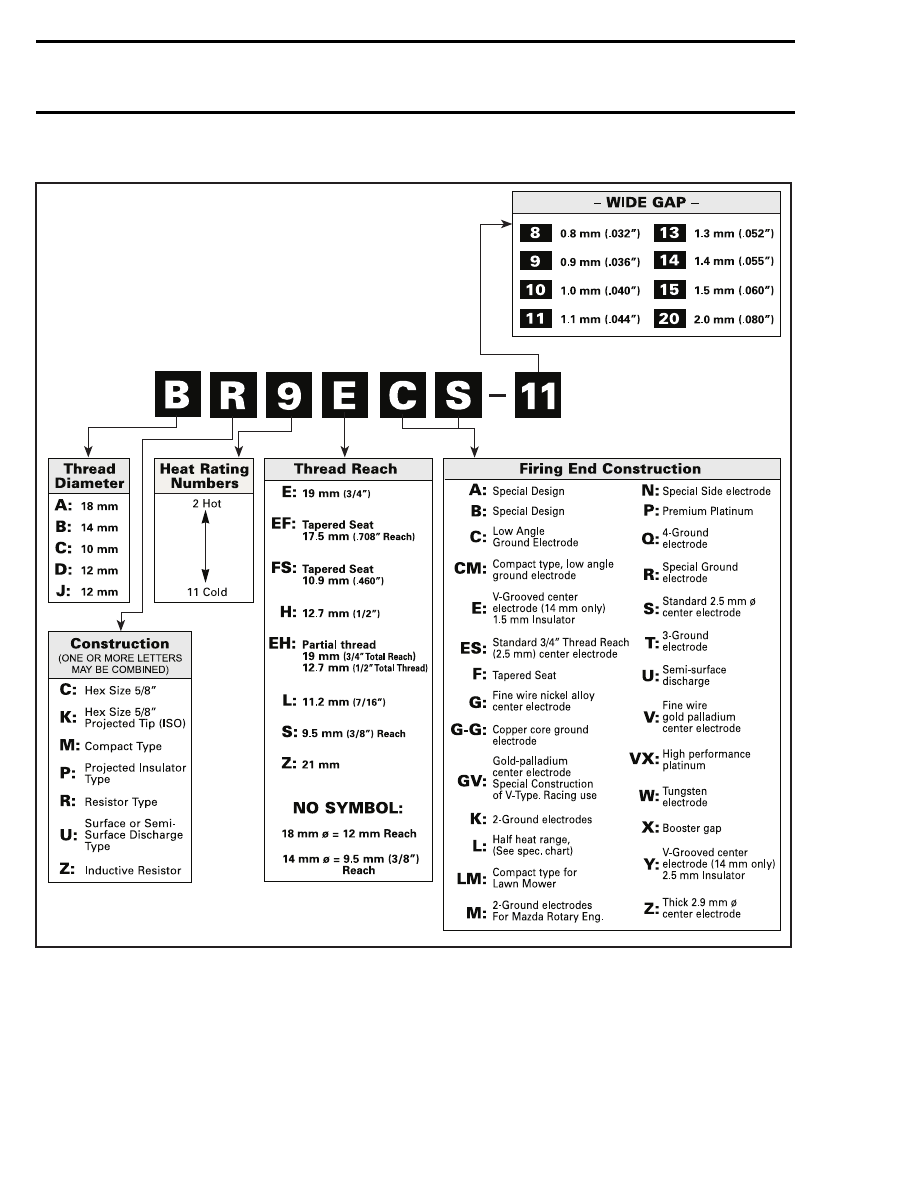

DESIGN SYMBOLS USED IN NGK SPARK PLUGS

A01E4DS
