Section 03 ENGINES

Subsection 05 (TOP END)

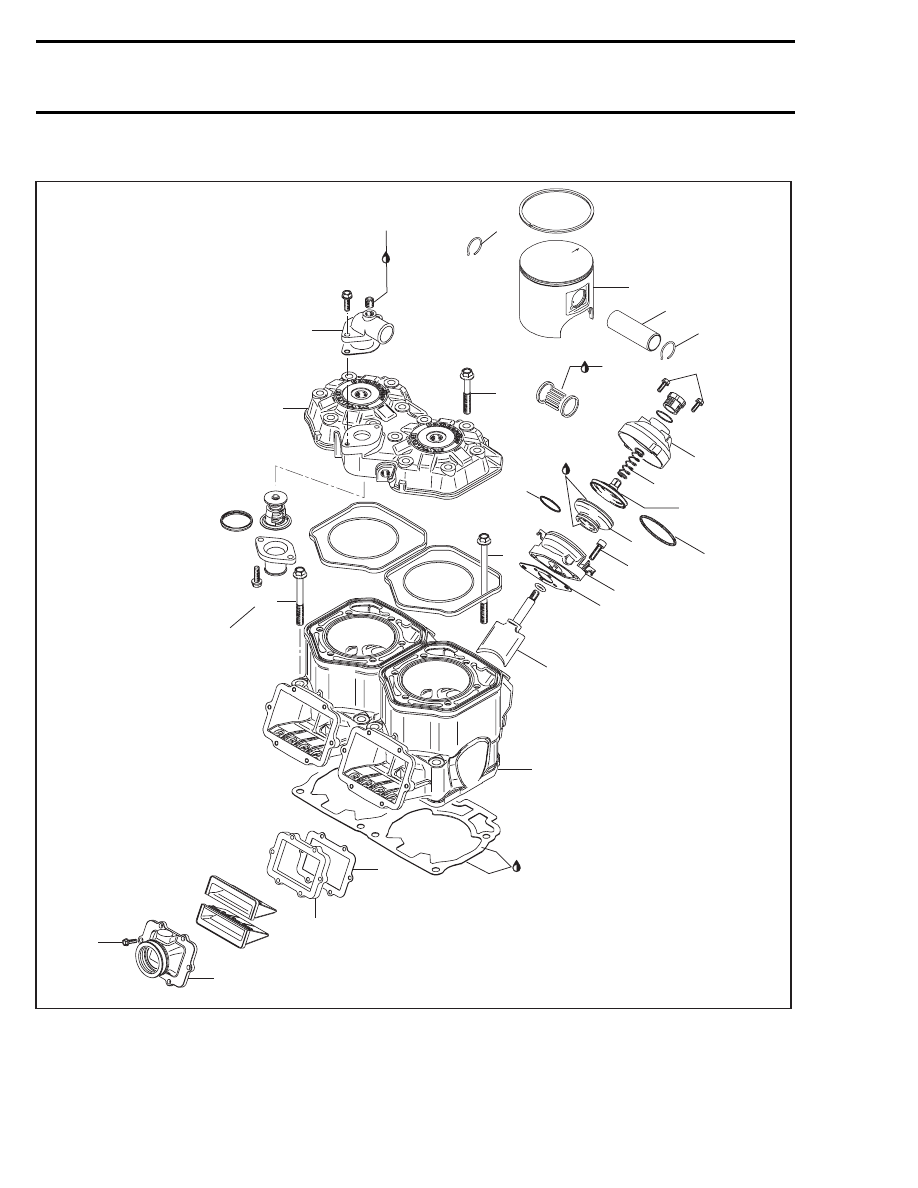

593 HO SDI Engine

A33C2R S

25

27

26

25

Engine

oil

Loctite 518

16

15

5.5 N•m

(49 lbf•in)

5.5 N•m

(49 lbf•in)

16

3

1.5 N•m

(13 lbf•in)

9 N•m

(80 lbf•in)

5.5 N•m

(49 lbf•in)

Multi-purpose

grease

24

40 N•m

(30 lbf•ft)

22

7.5 N•m

(66 lbf•in)

40 N•m

(30 lbf•ft)

23

2

11

9

6

8

12

Engine oil

5

13

5.5 N•m

(49 lbf•in)

Sealing

compound

Drei Bond

5.5 N•m

(49 lbf•in)

9 N•m

(80 lbf•in)

7.5 N•m

(66 lbf•in)

23 N•m

(17 lbf•ft)

29 N•m

(21 lbf•ft)

29 N•m

(21 lbf•ft)

Sealing

compound

Drei Bond

20

21

1

19

21

21

29 N•m

(21 lbf•ft)

28

4

7

14

10 3 N•m

(27 lbf•in)

29

mmr2005-072

95

Section 03 ENGINES
Subsection 05 (TOP END)

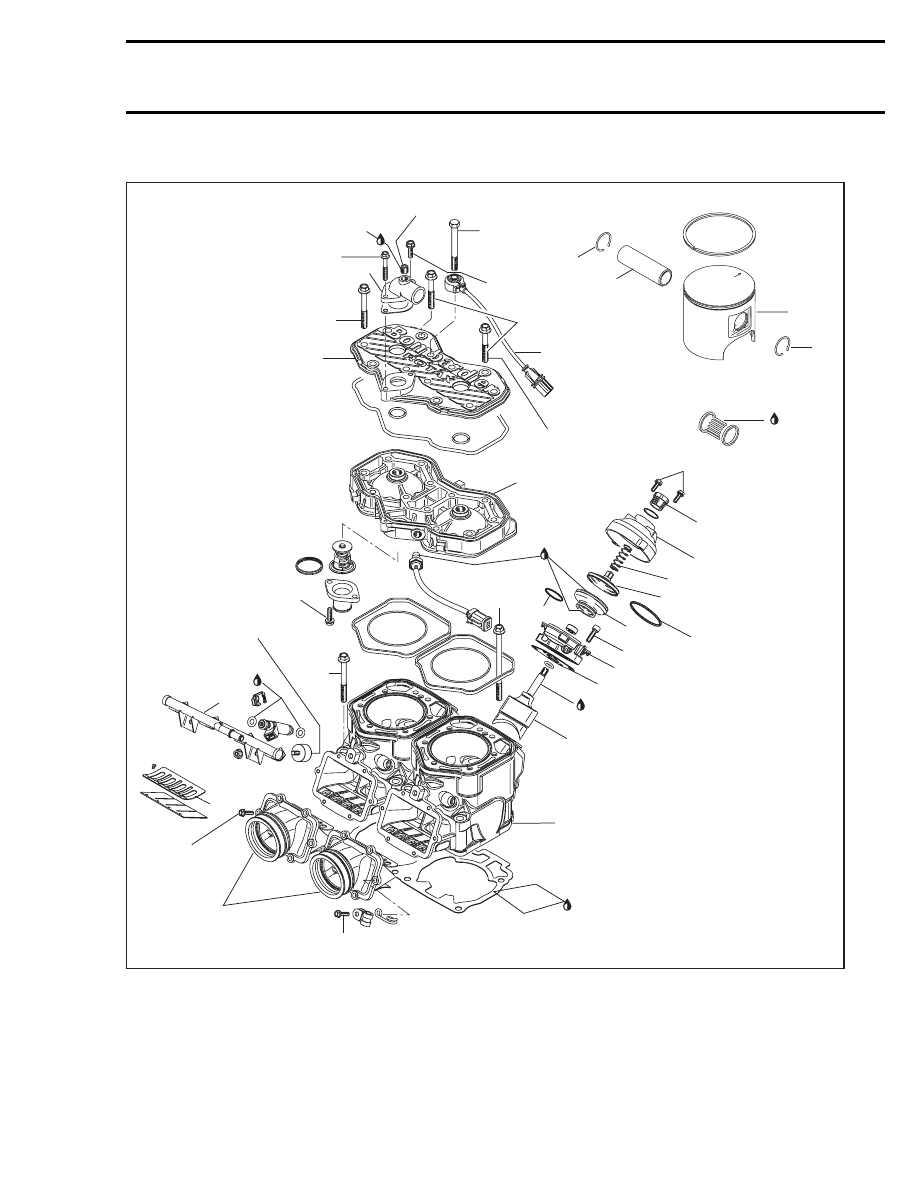

793 HO Engine

A33C2ST

20

7.5 N•m

(66 lbf•in)

5.5 N•m

(49 lbf•in)

Sealing compound

Drei Bond

29 N•m

(21 lbf•ft)

21

7.5 N•m

(66 lbf•in)

2

40 N•m

(30 lbf•ft)

22

40 N•m

(30 lbf•ft)

23

25

25

26

27

Engine

oil

9

3

11

8

Sealing

compound

Drei Bond

14

6

9 N•m

(80 lbf•in)

12

5 5.5 N•m

(49 lbf•in)

4

7

13

10

18

Loctite

518

17

15

16

5.5 N•m

(49 lbf•in)

3 N•m

(27 lbf•in)

96

mmr2005-072

Section 03 ENGINES

Subsection 05 (TOP END)

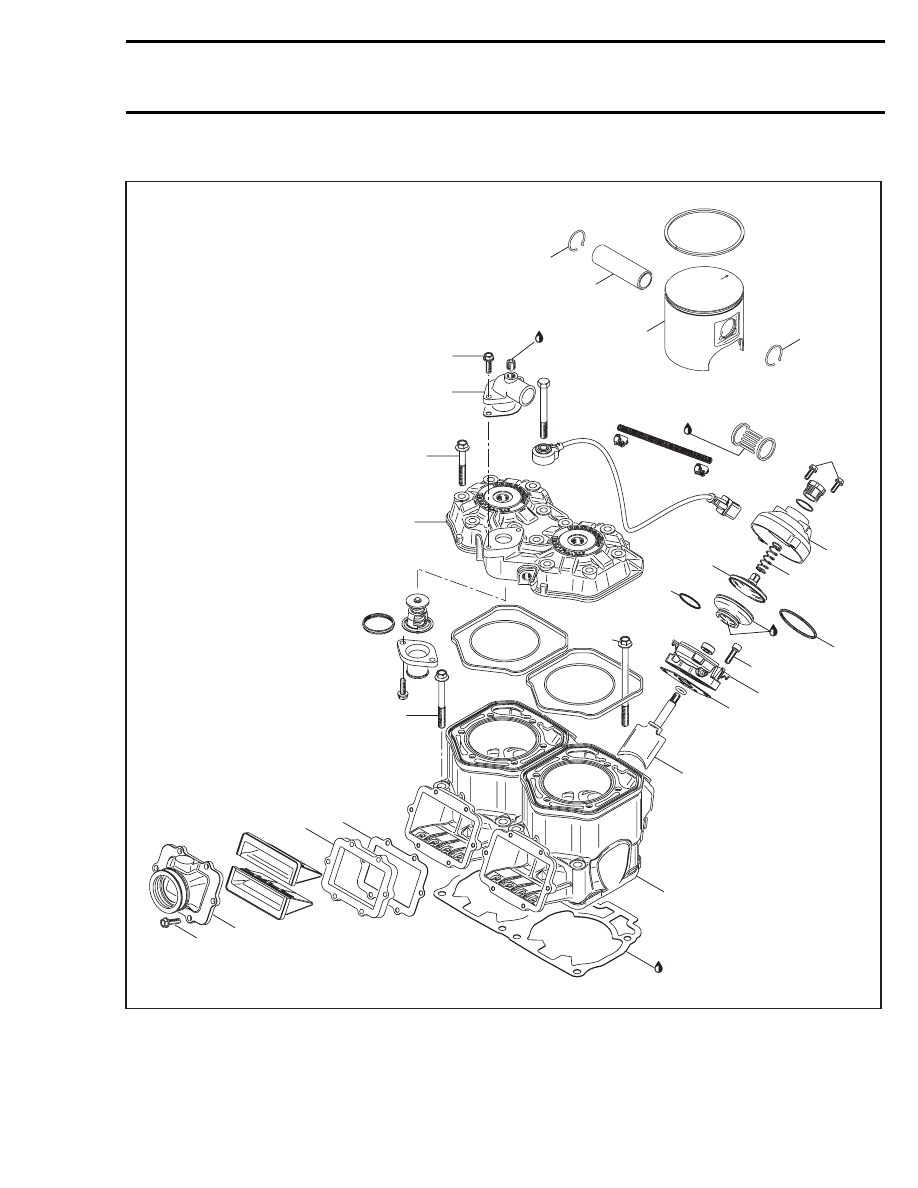

793 HO Engine (Power Tek)

A33C41S

21

Loctite 518

8 N•m

(71 lbf•in)

17

20

29 N•m

(21 lbf•ft)

2

18

40 N•m

(30 lbf•ft)

22

16

6 N•m

(53 lbf•in)

25

26

27

25

Engine

oil

6 N•m

(53 lbf•in)

5

4

6

7

3 N•m

(27 lbf•in)

10

12

8

11

9

3

Sealing

compound

Drei Bond

40 N•m

(30 lbf•ft)

23

14

15

mmr2005-072

97

Section 03 ENGINES
Subsection 05 (TOP END)

TROUBLESHOOTING

Before completely disassembling the engine, pro-
ceed with an engine leak test. Refer to LEAK
TEST.

COMPONENT REMOVAL WITH
THE ENGINE INSTALLED

Most engine components can be removed with
engine on vehicle such as:

– cylinder head
– cylinder(s)
– piston(s)
– RAVE valve(s)
– reed valve(s).

CLEANING

Discard all gaskets and O-rings. Use Loctite Chis-
el (P/N 413 708 500) to clean mating surfaces.

Clean all metal components in a non-ferrous metal
cleaner.

Scrape off carbon formation from cylinder exhaust
port cylinder head and piston dome.

NOTE: The letters “AUS” (over an arrow on the
piston dome) must be visible after cleaning.

Clean the piston ring groove with a groove cleaner
tool or with a piece of broken ring.

RAVE VALVE BASIC OPERATION

NOTE: RAVE stands for Rotax Adjustable Variable
Exhaust.

The RAVE valves change the height of the exhaust
port to enhance the engine powerband and torque
according to the engine RPM and throttle position
(e-RAVE on Power Tek and SDI engines).

All Engines except Power Tek and SDI

Exhaust pressure is used to inflate the bellows
and open the RAVE valves at the proper engine
RPM.

Power Tek and SDI Engines with E-RAVE

According to engine RPM and throttle posi-
tion, the ECM activates a solenoid which allows
crankcase positive pressure to inflate the bellows
and open the RAVE valves.

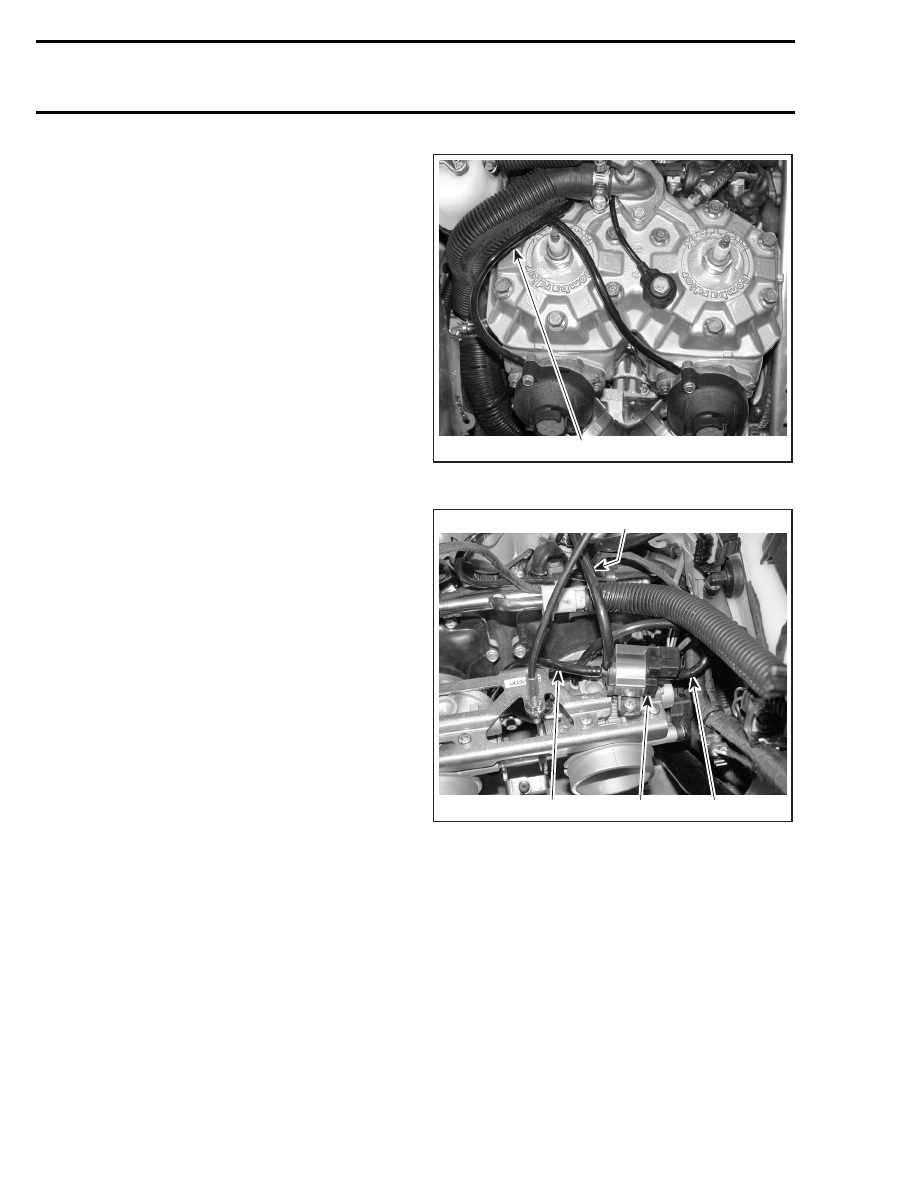

1

A32C94A

TYPICAL — SDI ENGINE SHOWN
1. Pressure from solenoid

1

A32C95A

3

4

2

TYPICAL — SDI ENGINE SHOWN
1. Solenoid
2. Pressure to RAVE valves
3. Vent to throttle body
4. Pressure with check valve from crankcase

To close the RAVE valves, the ECM deactivates
the solenoid. The RAVE valves are opened to the
intake.

DISASSEMBLY

RAVE Valves

Remove RAVE valve cover no. 4 by removing
screws no. 5.
