ОБСЛУЖИВАНИЕ
КОНТРОЛЬНЫЙ ЛИСТ ДЛЯ ПЕРИОДИЧЕСКОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
ЭЛЕМЕНТ
ИНТЕРВАЛ
СТР.
ПРИМЕЧАНИЯ
Тормозная систе-
Проверьте наличие погнутостей, течи,
ма (гидравличе-
ежедневно
36
функциональность, четкость хода рычага,
ская)
тормозной диск, колодки.
Жидкостная систе-
Проверьте на наличие течи, повреждений,
ежедневно
24, 50
ма охлаждения
уровень охлаждающей жидкости.
Проверьте на наличие течи и повреждений
ежедневно
Масляная система
40-48
уровень масла для впрыскивания/в двига-
теле.
Моторное масло
4500 км-5000
Первая замена 1000 км/ или раз в сезон За-
48
(1100 сс STD)
км/Раз в сезон
мените масло и фильтр
Моторное масло
4500 км-5000
Первая замена 1000 км /или раз в сезон За-
48
(1100 сс Turbo)
км/Раз в сезон
мените масло и фильтр
Аккумуляторная
ежедневно
23, 56
Проверьте зарядку и прочность соединений.
Батарея
Кнопка остановки
ежедневно
-
Проверьте функциональность.
Проверьте на наличие течи, повреждений и
Шланги
ежедневно
-
соединения.
Свет фар/задний
свет фар/стоп
ежедневно
71-75
Проверьте функциональность и чистоту.
сигнал
Проверьте функциональность, крепление
Рулевая система
ежедневно
-
болтов и погнутость.
Рычаг управления
Проверьте функциональность, натяжение
ежедневно
37
газом
троса газа..
ежедневно/
Проверьте на наличие износа, трещин/ Про-
Ремень вариатора
62-64
ежемесячно
верьте размеры ширины и длины.
Коньки лыж
ежедневно
76
Проверьте износ и повреждения.
Карбюратор -
Установите соответствующие главные
основные жиклеры
Ежедневно/
51-53
жиклеры/ Настройте в соответствии со
/регулировочные
еженедельно
спецификацией.
винты
Проверьте износ и повреждения, прочность
Электропроводка
еженедельно
-
соединения разъемов проводов.
Выхлопная си-
еженедельно
23
Проверьте на наличие повреждений.
стема
Гайки, болты/
еженедельно
-
Проверьте затяжку / прочность креплений.
крепления
Проверьте износ троса и его функциональ-
Ручной стартер
еженедельно
-
ность.
Амортизаторы
еженедельно
25
Проверьте на наличие течи и повреждений.
Свечи зажигания
Проверьте цвет изолятора центрального
еженедельно
54
(2-тактные)
электрода, зазор и нагар.
44

-------------------------------------------------------------------------------------------------------------------------------------------------------------

КОНТРОЛЬНЫЙ ЛИСТ ДЛЯ ПЕРИОДИЧЕСКОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
ЭЛЕМЕНТ
ИНТЕРВАЛ
СТР.
ПРИМЕЧАНИЯ
4500 км-5000
Первая регулировка 1000 км/ или раз в
Зазор клапанов
км/
56
сезон. Проверьте/отрегулируйте.
раз в сезон
Проверьте повреждения, ослабленные ком-
Подвеска
еженедельно
67
поненты и правильность настроек.
Соосность вариа-
еженедельно
63,65
Проверьте/настройте при необходимости.
торов
Сменные коньки
Проверьте на наличие износа и поврежде-
еженедельно
75
лыж
ний
Топливная систе-
ма - бак, насос,
еженедельно
-
Проверьте износ, повреждения и утечки.
фильтр, вентиля-
ционный шланг
4500 км
Первая замена 1000 км/или раз в сезон
Топливный фильтр
-5000км/
-
Замените
раз в сезон
4500 км-
Воздушный
Первая замена 1000 км/или раз в сезон
5000км/
46
фильтр
Проверьте/замените
раз в сезон
Система клапанов
ежемесячно
32
Проверьте/настройте при необходимости.
APV
Коробка передач
Раз в сезон
40
Замените масло перед хранением.
ACT
Теплообменники
ежемесячно
-
Проверьте износ, повреждения и утечки.
Проверьте на наличие повреждений, ненор-
Ведомый вариатор
ежемесячно
67
мальных шумов, вибрации, изгиба, заеда-
ния; очистите ремень вариатора от грязи.
Проверьте на наличие повреждений, ненор-
Ведущий вариатор
ежемесячно
67
мальных шумов, вибрации, изгиба, заеда-
ния; очистите ремень вариатора от грязи.
Передняя и задняя
Шприцевание низко температурной смаз-
ежемесячно
37, 38
подвески
кой.
Срок службы и безопасность снегохода могут быть увеличены благодаря периодическим
проверкам элементов, описанных в таблице выше. Если Вы обнаружили ненормальный
шум, вибрацию или несоответствующие условия работы любого компонента Вашего сне-
гохода, НЕ ЭКСПЛУАТИРУЙТЕ СНЕГОХОД. Вам необходимо показать снегоход офици-
альному дилеру Arctic Cat для проведения сервиса. Если снегоход не на гарантии, то
такой сервис проводится на усмотрение и за счет владельца.
Снегоход необходимо отвезти официальному дилеру Arctic Cat в конце каждого сезона
для проведения общего осмотра и сервиса перед хранением. Такой сервис проводится
на усмотрение и за счет владельца.
Периодическое и техническое обслуживание потребитель выполняет за свой счёт. Под-
робная карта технического обслуживания находится у официального дилера Arctic Cat
Невыполненное технического периодеского обслуживания может повлечь за собой от-
каз в требовании произведения бесплатного гарантийного ремонта
45

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ВОЗДУШНЫЙ ФИЛЬТР
5. Закрепите крышку воздухоочистите-
(4-х тактного двигателя
ля.
1100 см3 Turbo)
ПРЕДОСТЕРЕЖЕНИЕ
Воздушный фильтр внутри воздухоочисти-
теля должен быть чистым для обеспече-
Не запускайте двигатель, если фильтр
ния мощности двигателя и прохода газов.
не установлен. Это может привести к
При нормальном использовании снегохода
повреждению турбокомпрессора/двига-
осматривайте фильтр еженедельно и сво-
теля.
евременно меняйте его. При использова-
нии снегохода в неблагоприятных условиях
осматривайте и проводите сервис фильтра
ТОПЛИВНАЯ СИСТЕМА
чаще. Для снятия фильтра и/или чистки/за-
мены выполняйте следующее.
ПРЕДУПРЕЖДЕНИЕ
ПРЕДОСТЕРЕЖЕНИЕ
При проведение обслуживания топлив-
ной системы, возможны возникновение
Невыполнение осмотра/сервиса воздуш-
утечки топлива. Не производите данный
ного фильтра при использовании снего-
сервис в близи открытого огня, в местах
хода в неблагоприятных условиях может
выполнения сварных работ, не курите
привести к повреждению двигателя/тур-
вблизи техники и т.д
бокомпрессора.
1. Снимите крышку воздухоочистителя;
Топливный фильтр
затем снимите фильтр.
(карбюраторные модели)
2. Очистите пенофильтр при помощи те-
Arctic Cat рекомендует еженедельную про-
плого мыльного раствора; затем оставь-
верку топливного фильтра. Топливный
те его высыхать.
фильтр расположен на шланге к топливно-
му насосу. Фильтр должен быть чистым для
того, чтобы топливный шланг передавал
ПРЕДОСТЕРЕЖЕНИЕ
достаточное количество бензина.
Не используйте сжатый воздух для суш-
ки фильтра. Это может привести к по-
Если топливный фильтр забит, то поток
вреждению фильтра.
бензина будет ограничен; поэтому фильтр
необходимо заменить. Для снятия и уста-
ПРЕДОСТЕРЕЖЕНИЕ
новки топливного фильтра выполните сле-
Рваный воздушный фильтр может при-
дующее:
вести к повреждению турбокомпрес-
сора/двигателя. При рваном фильтре
1. Снимите топливный шланг, соединяю-
загрязнения могут попасть внутрь тур-
щий бензобак и топливный фильтр.
бокомпрессора/двигателя. Внимательно
осмотрите фильтр на наличие дырок или
2.Снимите зажимы; затем снимите то-
прорезей до и после чистки. Замените
пливные шланги и фильтр.
фильтр, если он порван.
ПРИМЕЧАНИЕ: если топливный фильтр
3. Удалите загрязнения из внутреннего
загрязнен, его необходимо заменить.
пространства.
Фильтры Вы можете приобрести у офи-
циального дилера Arctic Cat.
4. Установите фильтр в камеру.
46

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3. Установите топливный фильтр в то-
ПРЕДУПРЕЖДЕНИЕ
пливный шланг так, чтобы стрелка на
фильтре указывала на топливный насос.
Поскольку шланг подачи топлива может
Убедитесь, что топливные шланги проч-
быть под давлением всегда одевайте
но закреплены на фильтре. Если топлив-
защитные очки при снятии топливных
ный шланг сидит неплотно на фильтре,
шлангов.
отрежьте 6 мм (1/4 дюйма) от края шлан-
га; затем установите его на фильтр и за-
крепите зажимами.
ПРЕДОСТЕРЕЖЕНИЕ
Поскольку шланг подачи топлива может
быть под давлением, снимайте его мед-
ленно для уменьшения давления. По-
ложите впитывающее полотенце вокруг
соединения для впитывания топлива.
ПРИМЕЧАНИЕ: перед снятием топлив-
ного фильтра определите правильное
напрвление входа и выхода топлива при
установки фильтра обратно.
ПРЕДУПРЕЖДЕНИЕ
1. Откройте левую панель доступа.
Топливные шланги должны плотно си-
деть на топливном фильтре. Если длина
2. Снимите зажимы шланга; затем мед-
шланга не позволяет этого, замените то-
ленно снимите топливные шланги с
пливный шланг. После установки топлив-
топливного фильтра. Затем снимите
ных шлангов на топливный фильтр убе-
топливный фильтр. Удалите излишек то-
дитесь, что шланги не касаются горячих
плива из фильтра.
или вращающихся компонентов.
3. Осмотрите топливные шланги на нали-
Топливный фильтр
чие трещин, порезов или износа.
(4-х тактные модели
1100 см3)
4. Оденьте новые зажимы на топливные
шланги; затем подсоедините топливные
Arctic Cat рекомендует еженедельную про-
шланги к топливному фильтру. Закрепи-
верку топливного фильтра и его первую
те при помощи зажимов шланга.
замену через
1000 км., затем каждые
4500-5000 км или раз в сезон. Топливный
5. Прикрепите топливный фильтр к крон-
фильтр расположен с левой панели досту-
штейну топливного фильтра; затем запу-
па. Фильтр должен быть чистым для того,
стите двигатель и проверьте топливные
чтобы топливный шланг передавал доста-
шланги и фильтр на наличие утечек.
точное количество бензина.
Добавки к бензину
Если топливный фильтр забит, то поток
Антизамораживатель для топлива может
бензина будет ограничен; поэтому фильтр
быть использован для всех моделей снего-
необходимо заменить. Для снятия и уста-
ходов. Также, периодическое использова-
новки топливного фильтра выполните сле-
ние раствора для очистки инжектора для
дующее:
моделей с электронным впрыском топлива
рекомендуется при последней заправке
бензина перед длительным хранение при
проведение обслуживания топливной си-
47

-------------------------------------------------------------------------------------------------------------------------------------------------------------

стемы, возможны возникновение утечки
смотрите на отметку уровня на щупе.
топлива. Не производите данный сервис в
Уровень масла должен быть посередине
близи открытого огня, в местах выполнения
сварных работ, не курите вблизи техники
и т.д Также перед хранением необходимо
добавлять стабилизатор топлива Arctic Cat
Fuel Stabilizer (№ 0436-907).
ТОПЛИВНЫЕ КЛАПАНЫ
Все
2-тактные модели с электронным
впрыском топлива оснащены топливными
клапанами в бензобаке. Если есть подо-
зрение на неисправность топливных кла-
или вверху отметки NORMAL.
панов, отвезите Ваш снегоход к офици-
альному дилеру Arctic Cat для проведения
сервиса. Если снегоход не на гарантии, то
ПРИМЕЧАНИЕ: для получение точной
такой сервис проводится по желанию и за
отметки уровня масла не вкручивайте
счет владельца.
щуп в резервуар.
4. Если при соблюдении шага 1 уровень
ПРОВЕРКА УРОВНЯ
масла был на уровне или ниже отметки
МАСЛА ДВИГАТЕЛЯ
ADD (добавить), добавьте 1/2 количества
(4-х тактной модели
рекомендуемого масла.
1100 см3)
ПРИМЕЧАНИЕ: Будьте внимательны и не
1. Поставьте снегоход на ровную поверх-
наливайте слишком много масла в ре-
ность; затем запустите двигатель и про-
зервуар.
грейте его в течение 5-10минут, или если
5. Повторите шаги 3-4, пока уровень мас-
снегоход был в эксплуатации, оставьте
ла не достигнет рекомендуемой отметки
двигатель работать на холостом ходу на
на щупе.
протяжении 30 секунд.
ПРИМЕЧАНИЕ: во время этой процеду-
ры снегоход должен стоять на ровной
ЗАМЕНА МАСЛА
поверхности.
ДВИГАТЕЛЯ/ФИЛЬТРА
2. Выключите двигатель; затем достань-
(в 4-х тактных моделях
те щуп для измерения уровня масла из
1100 см3)
резервуара. Вытрите щуп начисто.
ПРЕДУПРЕЖДЕНИЕ
Будьте осторожны при откручивании го-
рячей сливной пробки руками. Это может
привести к ожогу.
ПРИМЕЧАНИЕ: утилизируйте или ис-
пользуйте по назначению отработанное
моторное масло.
1. Используя нож, удалите пробку ниж-
3. Вставьте щуп для измерения уровня
ней защиты.
масла в резервуар и вытащите его. По-
48

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2. Поставьте снегоход на ровную поверх-
ного масла на уплотнитель нового мас-
ность; затем запустите двигатель и про-
ляного фильтра.
грейте его в течение 5-10минут, или, если
снегоход был в эксплуатации, оставьте
9. Установите новый масляный фильтр,
двигатель работать на холостом ходу на
закручивая фильтр руками, пока уплот-
протяжении 30 секунд.
нитель не коснется поверхности масля-
ного фильтра; затем затяните масляный
3. Заглушите двигатель; затем размести-
фильтр с моментом 2 кг/м.
те емкости для отработанного масла под
обеими сливными пробками (картера и
10. Налейте 2,9 л рекомендуемого мо-
торного масла в масляный резервуар.
11. Откройте воздушный болт, располо-
женный на масляном насосе (под расши-
рительным бачком) для выпуска воздуха
масляного резервуара).
4. Удалите сливные пробки и дайте мас-
лу полностью стечь.
ПРИМЕЧАНИЕ: в этот момент удалите
из масляного шланга.
фильтр из масляного резервуара, для
того, чтобы масло полностью стекло.
ПРИМЕЧАНИЕ: когда воздух больше не
выходит из отверстия масляного насо-
5. После того, как масло полностью стек-
са, затяните болт с моментом 1 кг/м.
ло, установите масляный фильтр, слив-
ные пробки, прокладки, и закрутите с
12. Не запуская двигатель, установите
моментом 2 кг/м.
рычаг выключателя аварийной останов-
ки в положение RUN и ключ зажигания
ПРИМЕЧАНИЕ: всегда устанавливай-
в положение ВКЛЮЧИТЬ. После этого
те новые прокладки Oil pan drain plug
должен загореться предупреждающий
gasket (№ 3402-011) и новое уплотни-
индикатор давления масла.
тельное кольцо для сливной пробки
Reservoir drain plug o-ring (№ 1670-926)
ПРИМЕЧАНИЕ: если предупреждающий
при замене масла.
индикатор не загорелся, отвезите Ваш
снегоход к официальному дилеру Arctic
6. Установите новую пробку нижней за-
Cat для проведения сервиса. Такой сер-
щиты
вис проводится на усмотрение и за счет
владельца снегохода.
7. Используя ключ для масляного филь-
тра Oil filter wrench (№ 0644-389) ослабь-
13. Если предупреждающий индикатор
те (но не снимайте) масляный фильтр
загорелся (шаг 12), запустите двигатель.
и дайте маслу стечь из фильтра; затем
Предупреждающий индикатор должен
снимите фильтр.
исчезнуть в течение пяти секунд. Если
это произошло, переходите к шагу 14.
8. Нанесите тонкий слой свежего мотор-
49

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ПРИМЕЧАНИЕ: если предупреждающий
индикатор не исчез, выключите дви-
гатель и повторите шаг 11; затем по-
верните ключ зажигания в положение
ВКЛЮЧЕНО и повторите шаг 13. Если
предупреждающий индикатор не исчез,
отвезите Ваш снегоход к официальному
дилеру Arctic Cat для проведения сер-
виса. Такой сервис проводится на усмо-
трение и за счет владельца снегохода.
фары; затем подсоедините разъем кон-
14. Выключите двигатель и налейте оста-
соли.
ток 0,9 л рекомендуемого масла в мас-
ляный резервуар; затем переходите к
4. Закрепите консоль на подвижной ча-
подразделу Проверка уровня моторного
сти, при помощи двух винтов крепле-
масла (4-х тактные модели 1100 см3) для
ния.
проверки и завершения процедуры.
ПРЕДОСТЕРЕЖЕНИЕ
УРОВЕНЬ ОХЛАЖДАЮ-
ЩЕЙ ЖИДКОСТИ
После эксплуатации снегохода первые
5-10 минут остановите двигатель, дайте
ПРИМЕЧАНИЕ: используйте качествен-
ему остыть, и проверьте уровень анти-
ный автомобильный антифриз на осно-
фриза. Долейте антифриз при необходи-
ве этиленгликоля.
мости.
двухтактные двигатели
4-х тактный двигатель
500/600/800/1000 см3
1100 см3
ПРИМЕЧАНИЕ: всегда проверяйте уро-
ПРИМЕЧАНИЕ: всегда проверяйте уро-
вень охлаждающей жидкости при хо-
вень охлаждающей жидкости при хо-
лодном двигателе.
лодном двигателе.
Найдите отметку FULL (полный) на рас-
ширительном бачке охлаждающей жидко-
ПРИМЕЧАНИЕ: для этой процедуры не-
сти. Если уровень охлаждающей жидкости
обходимо снять капот.
ниже этой отметки, долейте антифриз до
Найдите отметку FULL COLD (полный/хо-
этой отметки.
лодный ) на расширительном бачке охлаж-
дающей жидкости (расположен в переднем
На моделях F-Series/T-Series при добавле-
отделении двигателя под опорой капота).
нии охлаждающей жидкости необходимо
снять консоль. Для снятия/установки консо-
Если уровень охлаждающей жидкости
ли выполните следующее.
ниже этой отметки, долейте антифриз до
этой отметки.
1. Открутите два винта, крепящих кон-
соль к подвижной части; затем подними-
те дальний конец консоли и отсоедините
ПРЕДОСТЕРЕЖЕНИЕ
разъем консоли
После эксплуатации снегохода первые
5-10 минут остановите двигатель, дайте
2. Снимите консоль.
ему остыть, и проверьте уровень анти-
фриза. Долейте антифриз при необходи-
3. Установите консоль на опору передней
мости.
50

-------------------------------------------------------------------------------------------------------------------------------------------------------------

НАСТРОЙКА КАРБЮРА-
нут в положение ВЫКЛЮЧИТЬ, и замок
ТОРА
тормозного рычага задействован.
На заводе карбюраторы калибруются для
2. Ослабьте гайку крепления регулятора
средних условий эксплуатации.; тем не
троса. Вращайте регулятор троса по ча-
менее, высота, температура, и общий из-
совой стрелке, пока он не достигнет ла-
нос могут потребовать некоторых настроек
тунной крышки плунжера.
карбюратора.
Убедитесь, что Вы используете правиль-
ные главные жиклеры карбюратора для
рабочей температуры, высоты и типа
бензина (см. подраздел Выбор главных
жиклеров карбюратора). Поскольку на-
стройки карбюратора имеют прямое влия-
ние на эффективную работу двигателя,
Arctic Cat рекомендует выполнять все из-
менения внутренней калибровки карбюра-
тора и синхронизацию клапана плунжера у
3. Медленно поверните регулятор троса
официального дилера Arctic Cat. В любом
против часовой стрелки, одновременно
случае, четыре внешние настройки могут
проверяя свободный ход рычага подсоса.
быть выполнены самим потребителем на
Как только свободный ход будет удален,
любом карбюраторе.
остановите поворот регулятора троса.
Эти настройки включают регулировку тро-
4. Удалив люфт с рычага, медленно вра-
са подсоса, синхронизация клапана плун-
щайте регулятор троса по часовой стрел-
жера, а также корректировки винта подачи
ке, одновременно проверяя свободный
воздухи и винта холостого хода
ход рычага подсоса. Корректируйте,
пока не достигнете зазора в 3 мм между
ПРИМЕЧАНИЕ: настройки карбюратора
краем рычага и корпусом. Надежно затя-
и смена главных жиклеров может быть
выполнена владельцем снегохода при
наличии соответствующей квалифика-
ции. При отсутствии квалификации отве-
зите Ваш снегоход к официальному ди-
леру Arctic Cat для проведения сервиса.
Такой сервис проводится на усмотрение
и за счет владельца снегохода.
ПРЕДОСТЕРЕЖЕНИЕ
Убедитесь, что такие настройки/синхро-
ните контргайку регулятора.
низации выполнены на всех карбюрато-
рах.
ПРИМЕЧАНИЕ: если трос подсоса кар-
бюратора отрегулирован слишком туго,
то двигатель на холостом ходу будет ра-
ботать только на одном цилиндре.
Регулировка
троса подсоса
1. Убедитесь, что ключ зажигания повер-
51

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Синхронизация клапана
ПРЕДУПРЕЖДЕНИЕ
плунжера
Убедитесь, что контргайки адаптера за-
1. Удалите корпус глушителя воздухоза-
тянуты надежно. В противном случае,
борника для доступа к входным отвер-
регулятор может открутиться и клапан
стиям.
плунжера не сможет возвратиться в пол-
ностью закрытое положение.
2. Вращайте винт холостого хода против
часовой стрелки, пока всё растяжение
7. На каждом карбюраторе вращайте
пружины не будет удалено.
винт холостого хода по часовой стрелке,
пока он не коснется клапана.
8. Надавите на рычаг газа до полностью
нажатого положения; затем поверните
каждый винт холостого хода по часовой
стрелке на два полных оборота. Отпусти-
те рычаг газа.
ПРИМЕЧАНИЕ: между рычагом газа и
контрольным корпусом должен быть за-
зор 0,75-1,5 мм.
3. Ослабляя контргайку крепящую адап-
тер троса газа; затем вращайте адаптер
9 В этот момент свободный ход рычага
троса по часовой стрелке, пока основа-
газа должен составлять 0,75-1,5 мм. При
ние не окажеться в отверстии клапана
отсутствии этого зазора аварийные вы-
плунжера
ключатели дросселя не будут функцио-
нировать должным образом, и двигатель
4. Вращайте адаптер каждого карбюра-
будет оставаться в холостом режиме.
тора против часовой стрелки, пока не по-
явится легкое движение клапана вверх.
5. Убедитесь, что клапаны начинают от-
крываться одновременно, положив боль-
шой палец на клапаны, затем легонько
нажмите на рычаг газа.
ПРИМЕЧАНИЕ: если один из клапанов
плунжера открывается быстрее других,
поверните адаптер на этом клапане по
часовой стрелке для синхронизации
клапанов. Проверьте, повторяя шаги
ПРИМЕЧАНИЕ: если зазор троса газа не-
2-5.
правильный, поверните каждый адаптер
для достижения рекомендуемого зазо-
6. После синхронизации клапана плунжера
ра. Каждый клапан плунжера должен
затяните контргайки адаптера. Закройте
находиться напротив края винта холо-
крышки адаптеров кабелей дроссельных
стого хода.
заслонок.
ПРИМЕЧАНИЕ: если зазор троса газа
ПРИМЕЧАНИЕ: рычаг газа на всех моде-
неправильный, то аварийные выключа-
лях должен иметь свободный ход.
тели карбюратора будут срабатывать
52

-------------------------------------------------------------------------------------------------------------------------------------------------------------

преждевременно, и двигатель не будет
5. После того, как двигатель прогрелся,
запускаться.
отрегулируйте винт подачи воздуха (оди-
наково) и винты холостого хода (одина-
ково) для мягкой работы двигателя.
Корректировка винта
подачи воздуха и винта
ПРИМЕЧАНИЕ: количество оборотов для
холостого хода
холостого режима работы двигателя со-
ставляет приблизительно 1500 об/мин.
1. Осторожно закрутите винт подачи
воздуха по часовой стрелке, сосчитав ко-
личество поворотов, пока винт не встанет
ПРЕДУПРЕЖДЕНИЕ
на место.
При отсутствии тахометра будьте внима-
ПРЕДОСТЕРЕЖЕНИЕ
тельны и не настраивайте скорость холо-
Не давите на винт подачи воздуха при
стого хода слишком высоко.
вращении по часовой стрелке; это при-
ведет к повреждению наконечника иглы
воздушного винта.
ПРЕДОСТЕРЕЖЕНИЕ
Очень важно, чтобы ввинты подачи воз-
2. Откручивайте винт подачи воздуха
духа и винты холостого хода были на-
против часовой стрелки на нужное коли-
строены одинаково.
чество оборотов ± 1/4 поворота от уста-
новленного положения.
6. Проверьте рычаг газа, нажав и отпу-
стив его несколько раз подряд. Рычаг
3. Установите корпусы глушителей вхо-
должен возвращаться в нейтральное по-
дящего воздуха, обратите внимание на
ложение быстро и полностью.
правильность установки - глушители не
должны препятствовать потоку воздуха.
ПРЕДУПРЕЖДЕНИЕ
4. Установив снегоход на стенд безопас-
НЕ эксплуатируйте снегоход, если любой
ности, запустите двигатель, установите
из компонентов дроссельной системы
замок тормозного рычага и прогрейте
поврежден, изношен или неправильно
двигатель.
настроен. В противном случае, это может
привести к серьезным травмам.
ПРЕДУПРЕЖДЕНИЕ
ВЫБОР ГЛАВНЫХ
НЕ СТОЙТЕ за снегоходом или возле
ЖИКЛЕРОВ КАРБЮРА-
вращающейся гусеницы. НИКОГДА не
ТОРА
развивайте высокую скорость при под-
нятой гусенице.
Высота, температура и использование ок-
сигенированого бензина оказывают влия-
ПРИМЕЧАНИЕ: выполняйте настройки
ние на карбюратор и общую мощность
холостого хода двигателя только при
двигателя. Главные жиклеры карбюратора
достижении двигателем рабочей тем-
должны меняться в зависимости от рабо-
пературы. Поскольку винты холостого
чей высоты, использования оксигенирова-
хода не настроены точно, может пона-
ного бензина и температуры. При повы-
добиться легкое давление на рычаг газа
шении температуры окружающей среды
для поддержания работы двигателя.
или при эксплуатировании снегохода на
Прогрейте двигатель в течение 2-3 ми-
более высокой высоте главные жиклеры
нут.
необходимо заменить на более бедные.
Возможно, необходимо заменить главные
53

-------------------------------------------------------------------------------------------------------------------------------------------------------------

жиклеры оригинального оборудования (в
из корпуса.
зависимости от того, какой тип бензина Вы
используете, рабочей температуры, высо-
2. Снимите каждую сливную пробку и
ты). Схема выбора главных жиклеров нахо-
уплотнительное кольцо из поплавковой
дится под капотом снегохода. При выборе
камеры карбюратора и слейте топливо
главного жиклера лучше выбирать более
в маленький контейнер или специальные
насыщенный жиклер, чем менее насыщен-
полотенца.
ный. Для замены главных жиклеров карбю-
ратора выполните следующее:
3. При помощи ключа для главного жи-
клера (из набора инструментов) открути-
те главный жиклер из каждого карбюра-
ПРЕДОСТЕРЕЖЕНИЕ
тора. Обратите внимание на прокладку.
Используйте только главные жиклеры
Установите новый главный жиклер и
GENUINE Mikuni brass. При использова-
имеющуюся прокладку. Плотно затяните
нии оксигенированого бензина (до 10%
главный жиклер.
этанола или до 15% МТБЭ) главный жи-
клер карбюратора должен быть на поря-
док больше, чем главный жиклер, требу-
емый для неэтилированного бензина.
ПРИМЕЧАНИЕ: Главные жиклеры кар-
бюратора могут быть заменены вла-
дельцем снегохода при наличии со-
ответствующей квалификации. При
отсутствии квалификации отвезите Ваш
снегоход к официальному дилеру Arctic
Cat для проведения сервиса. Такой сер-
4. Установите каждую сливную пробку и
вис проводится на усмотрение и за счет
уплотнительное кольцо; плотно затяните
владельца снегохода.
их.
5. Установите и закрепите карбюраторы.
ПРЕДОСТЕРЕЖЕНИЕ
Неправильный выбор главного жиклёра
СВЕЧИ ЗАЖИГАНИЯ
может привести к серьёзным поломкам
(4-х тактной модели
двигателя. Поломки двигателя в резуль-
1100 см3)
тате использования неправильного жи-
клёра не подлежит гарантийному ремон-
ПРИМЕЧАНИЕ: если необходимо за-
ту.
менить свечи зажигания, отвезите Ваш
снегоход к официальному дилеру Arctic
Cat для проведения сервиса. Такой сер-
ПРЕДУПРЕЖДЕНИЕ
вис проводится на усмотрение и за счет
владельца снегохода.
При проведении обслуживания топлив-
ной системы, возможны возникновение
утечки топлива. Не производите данный
СВЕЧИ ЗАЖИГАНИЯ
сервис в близи открытого огня, в местах
(2-тактные модели)
выполнения сварных работ, не курите
ПРИМЕЧАНИЕ: всегда используйте ре-
вблизи техники и т.д.
комендуемые свечи зажигания для дви-
гателя. Смотри таблицу спецификаций
1. Ослабьте крепление каждого карбю-
для определения правильного зазора
ратора и вытащите каждый карбюратор
свечей.
54

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Различные рельефные условия при эксплу-
атации могут потребовать установку све-
чей с различным тепловым диапазоном.
Например поездка по пересеченной мест-
ности требует свечи зажигания с более
низким температурным диапазоном, чем
движение на малой скорости, для которого
необходимы свечи с большим диапазоном
нагрева.
Замена свечей зажигания
свечи.
(модели Crossfire/M-Series)
5. Установите новые свечи и закрутите
1. Снимите пружины, которые крепят
их вручную.
расширительный бак к выпускному кол-
лектору и резонатору, затем отодвиньте
6. Закрутите свечи зажигания с момен-
расширительный бак, чтобы получить
том затяжки 2,5-2,8кг/м, затем установи-
доступ к свечам зажигания.
те колпачки.
2. Снимите колпачки со свечей
7. Установите консоль на место на осно-
вание передней фары слегка приподняв
задний край. Затем присоедините разъ-
3. С помощью свечного ключа выверни-
ем консоли.
те свечи
8. Опустите дальний край консоли на ме-
4. Установите новые свечи и закрутите
сто; затем установите крепящие винты.
их вручную.
Затяните их прочно.
5. Закрутите свечи зажигания с момен-
Проверка свечей
том затяжки 2,5-2,8кг/м, затем установи-
зажигания (2-тактные
те колпачки.
модели)
Для того, чтобы проверить, имеют ли ис-
6. Верните расширительный бачок на ме-
пользуемые свечи зажигания необходимый
сто и закрепите выпускной коллектор и
диапазон нагрева
(после использования
резонатор с помощью пружин.
снегохода в нормальных условиях), сними-
те свечи зажигания и проверьте состояние
Замена свечей зажигания
изолятора центрального электрода каждой
(модели Bearcat 570/570 XT
свечи зажигания.
- F-Series/T-Series)
1. Открутите два болта, крепящих кон-
соль и скобу передней фары.
2. Поднимите дальний конец консоли и
отсоедините разъем консоли.
3. Снимите колпачки со свечей.
4. С помощью свечного ключа выверните
55

-------------------------------------------------------------------------------------------------------------------------------------------------------------

А. ЖЕЛТО-КОРИЧНЕВЫЙ или СВЕТЛО-
раз в год перед длительным хранением не-
КОРИЧНЕВЫЙ цвет изолятора указы-
обходимо проверять и регулировать зазор
вает на правильный диапазон нагрева
клапанов.
свечей.
ПРИМЕЧАНИЕ: отвезите Ваш снегоход
Б. СВЕТЛО СЕРЫЙ или БЕЛЫЙ цвет изо-
к официальному дилеру Arctic Cat для
лятора указывает на перегрев двигателя.
проведения ТО. Периодическое ТО вы-
Это вызвано использованием свечей с
полняется за счет владельца снегохода.
очень высоким диапазоном нагрева.
ПРЕДОСТЕРЕЖЕНИЕ
В. ЧЕРНЫЙ цвет изолятора указывает на
то, что топливо в камере сгорания сгора-
Очень важно проводить проверку/регу-
ет не полностью. это вызвано чрезмер-
лировку зазора клапанов в указанные
ным количеством масла или свечами с
промежутки времени, иначе это может
низким диапазоном нагрева.
привести к серьезному повреждению
двигателя.
ПРИМЕЧАНИЕ: если изоляторы цен-
трального электрода светло серого,
белого или черного цветов, и, если на-
АККУМУЛЯТОРНАЯ
стройки карбюратора (на карбюратор-
БАТАРЕЯ (модели с элек-
ных моделях), синхронизация впрыска
трическим стартом)
топлива и время зажигания правильны,
возможно необходимо установить свечи
Стандартные и герметичные аккумулятор-
зажигания с другим диапазоном нагрева.
ные батареи после использования требует
Подробную информацию о свечах зажи-
регулярное обслуживание и зарядку для
гания Вы можете получить у официаль-
обеспечения максимальной производи-
ного дилера Arctic Cat. Проконсульти-
тельности и длительного срока исполь-
руйтесь у дилера перед заменой свечей
зования. Для обслуживания стандартных
зажигания, так как неподходящие свечи
и герметичных аккумуляторных батарей
могут привести к потере мощности дви-
рекомендуются следующие процедуры.
гателя или к его поломке.
Всегда читайте и соблюдайте инструкции,
прилагаемые к зарядным устройствам и
аккумуляторным батареям.
ПРЕДОСТЕРЕЖЕНИЕ
Если свеча зажигания светло-серого,
ПРИМЕЧАНИЕ: обслуживание аккумуля-
белого или черного цвета, а другая све-
торной батареи может быть выполнено
ча имеет желто-коричневый или корич-
владельцем при наличии соответству-
невый цвет, отвезите Ваш снегоход к
ющей квалификации. При отсутствии
официальному дилеру Arctic Cat для
квалификации отвезите Ваш снегоход
проведения сервиса. Такой сервис про-
к официальному дилеру Arctic Cat для
водится по желанию и за счет владельца
проведения сервиса. Такой сервис про-
снегохода.
водится на усмотрение и за счет вла-
дельца снегохода.
ПРОВЕРКА/РЕГУЛИРОВ-
Для снятия и зарядки аккумуляторной ба-
КА ЗАЗОРА КЛАПАНОВ
тареи выполните следующее:
(4-х тактные модели
1100 см3)
После обкатки двигателя и пробега 1000км,
а так же после каждых 5000км пробега или
56

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3. Используя проволочную щетку, очи-
ПРЕДУПРЕЖДЕНИЕ
стите клеммы батареи и концы кабелей
Каждый раз при выполнении обслужива-
от коррозионных отложений. Замените
ния батареи соблюдайте следующие пра-
поврежденные кабели или концы кабе-
вила: держитесь вдали от искр, открытого
лей.
огня, сигарет и другого пламени. Всегда
одевайте защитные очки. Защитите кожу
4. На стандартных батареях добавьте
и одежду при переносе батареи. При об-
дистиллированную воду для поднятия
служивании батареи в закрытом поме-
уровня жидкости до ВЕРХНЕЙ отметки
щении обеспечьте хорошую вентиляцию.
уровня.
Убедитесь, что аккумуляторная батарея
не имеет повреждений.
ПРЕДОСТЕРЕЖЕНИЕ
Не снимайте изоляционную ленту на гер-
ПРЕДУПРЕЖДЕНИЕ
метичной батарее.
Аккумуляторные батареи содержат сви-
нец и свинцовые компоненты, элементы,
ПРЕДУПРЕЖДЕНИЕ
признанные штатом Калифорния как вы-
Электролит аккумуляторной батареи
зывающие рак и поражение репродук-
опасен при контакте с кожей, глазами
тивных функций. Мойте руки после кон-
или одеждой. Будьте осторожны при кон-
такта с батареей.
такте с батареей.
1. Снимите минусовой кабель батареи;
ПРЕДОСТЕРЕЖЕНИЕ
затем снимите плюсовой кабель батареи
Никогда не используйте электролит (сер-
и вентиляционную трубку на стандартной
ную кислоту) при «подзарядки» батареи.
батарее. Снимите батарею со снегохода.
Используйте только дистиллированную
Старайтесь не повредить вентиляцион-
воду, в противном случае это может при-
ную трубку.
вести к серьезному повреждению бата-
реи.
ПРЕДУПРЕЖДЕНИЕ
5. При помощи мультиметра проверьте
Не допускайте контакта с кожей, глазами
напряжение батареи. Показания должны
и одеждой.
быть не менее 12,5 В постоянного тока
для полностью заряженной батареи.
ПРЕДОСТЕРЕЖЕНИЕ
ПРИМЕЧАНИЕ: если показания мульти-
Не заряжайте аккумуляторную батарею,
метра совпадают с описанными выше,
пока она находится на снегоходе и под-
значит, батарея может быть использо-
соединена к терминалам батареи.
вана снова (см. шаг 9).
2. Тщательно помойте батарею мыльным
6. Если показания мультиметра менее
раствором.
указанных выше, зарядите батарею, вы-
полнив следующие инструкции.
ПРИМЕЧАНИЕ: Если края аккумулятор-
ной батареи или концы кабелей имеют
А. Используя автоматическое зарядное
белые или зеленые отложения, исполь-
устройство, следуйте инструкциям про-
зуйте воду и соду для нейтрализации
изводителя.
кислоты; затем промойте теплым мыль-
ным раствором.
Б. При использовании зарядного устрой-
57

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ства постоянного тока следуйте указани-
7. После зарядки батареи в течение
ям таблицы ниже.
указанного времени снимите зарядку и
оставьте батарею на 1-2 часа.
ПРЕДОСТЕРЕЖЕНИЕ
8. При помощи мультиметра проверьте
Никогда не превышайте стандартный
напряжение батареи. Показания должны
диапазон зарядки.
быть не менее 12,5 В постоянного тока
для полностью заряженной батареи.
ПРЕДУПРЕЖДЕНИЕ
Если это так, батарея готова к использо-
ванию.
Перегретая батарея может взорваться
и привести к серьезным травмам или
смерти. Всегда следите за временем за-
ПРИМЕЧАНИЕ: если в пункте 8 напря-
рядки и диапазоном зарядки. Прекратите
жение меньше указанного, заряжайте
зарядку, если батарея горячая на ощупь.
батарею еще 1-5 часов. Затем проведите
Дайте ей остыть перед продолжением
повторный замер напряжения. Проверь-
зарядки.
те уровень электролита
(стандартная
батарея); после этого батарея готова к
использованию.
Схема зарядки батареи (зарядное
устройство постоянного тока)
9. Установите батарею на снегоход; за-
тем покройте клеммы батареи и концы
Напряже-
Заряжен-
Время за-
кабелей тонким слоем многофункцио-
ние батареи
ность
рядки (при
нальной смазки.
(постоян-
1,5 - 2,0 А)
ный ток)
12,5
100%
-
ПРЕДОСТЕРЕЖЕНИЕ
(минимум)
Перед установкой батареи убедитесь,
что ключ зажигания находится в положе-
12,2 - 12,4
75%-99%
3 - 6 часов
нии ВЫКЛЮЧИТЬ.
12,0 - 12,2
50% - 74%
5 - 11 часов
10. Подсоедините кабели батареи (сна-
11,0 - 11,9
25% - 49%
13 часов
чала положительные кабели).
(минимум)
11,5 или
0 - 24%
20 часов
ПРЕДОСТЕРЕЖЕНИЕ
менее
(минимум)
Неправильное подсоединение кабелей
(плюс к минусу и минус к плюсу) может
ПРИМЕЧАНИЕ: если напряжение ба-
привести к серьезному повреждению
тареи 11,5 В или менее, некоторые за-
электрической системы.
рядные устройства могут отключаться
и не заряжать ее. Если это произошло,
подсоедините полностью заряженную
ПРЕДОХРАНИТЕЛИ
вольтодобавочную батарею параллель-
(модели с электриче-
но (плюс к плюсу и минус к минусу)
ским стартом)
ненадолго к подсоединенному заряд-
Предохранители защищают электриче-
ному устройству. После 10-15 минут от-
скую систему снегохода от перегрузок.
соедините батарею и оставьте зарядное
Если электрические компоненты снегохода
устройство подсоединенным - зарядка
не работают, значит, система перегружена
должна работать. Если этого не произо-
и предохранитель сгорел. Перед ремонтом
шло, замените батарею.
или заменой любого электрического ком-
58

-------------------------------------------------------------------------------------------------------------------------------------------------------------

понента проверьте соответствующие пре-
ПРЕДУПРЕЖДЕНИЕ
дохранители. Если предохранитель сгорел
(разрыв цепи), то все электрические ком-
Всегда заменяйте предохранитель на
поненты снегохода, которые использовали
аналогичный (с таким же диапазоном на-
эту цепь, не будут работать.
пряжений). Использование предохрани-
теля для более высоких напряжений мо-
жет привести к неисправности проводки
После того, как Вы определили, какой
или пожару.
предохранитель необходимо проверить,
выполните следующее:
4. Установите на место крышку панели
1. Откройте правую панель доступа за-
предохранителей.
тем на 4-тактных моделях снимите крыш-
ку панели предохранителей (находится
Даже после замены предохранителя он мо-
под батареей). На 2-тактных моделях от-
жет перегореть, если причина перегрузки
соедините разъем предохранителей.
не была определена. Если это происходит,
отвезите Ваш снегоход к официальному
дилеру Arctic Cat для проведения серви-
са. Если снегоход не на гарантии, то такой
сервис проводится по желанию и за счет
владельца.
ГИДРАВЛИЧЕСКАЯ ТОР-
МОЗНАЯ СИСТЕМА
Arctic Cat рекомендует ежедневно прове-
рять тормозную систему (тормозной рычаг,
резервуар тормозной жидкости, шланг,
суппорт, колодки и тормозной диск) на
наличие течи, износа или повреждений, а
также на функциональность. Также каждый
раз перед стартом необходимо проверять
уровень тормозной жидкости. Тормозная
жидкость должна быть видима в смотровое
стекло.
ПРЕДУПРЕЖДЕНИЕ
НЕ ИСПОЛЬЗУЙТЕ снегоход, если замок
ПРИМЕЧАНИЕ: на 4-тактных моделях за-
тормозного рычага задействован, или
пасные предохранители находятся вну-
если любой компонент тормозной си-
три панели предохранителей.
стемы поврежден, сношен или настроен
неправильно. Эксплуатация снегохода с
2 Удалите предохранитель.
неисправной тормозной системой может
привести к серьезным травмам.
3. Посмотрите через прозрачный край
предохранителя, разорван ли метал-
лический провод внутри. Если это так,
Проверка/добавление
предохранитель сгорел и его необходи-
тормозной жидкости
мо заменить на новый предохранитель
1. Через смотровое стекло резервуара
с соответствующим диапазоном напря-
проверьте уровень тормозной жидкости.
жения.
Тормозная жидкость должна быть видна
59

-------------------------------------------------------------------------------------------------------------------------------------------------------------

в смотровое стекло.
Тормозную жидкость необходимо менять
первый раз после обкатки 1000 км, далее
ПРИМЕЧАНИЕ: если смотровое стекло
каждые 2500км или в конце сезона исполь-
темного цвета, значит в резервуаре на-
зования. Отвезите Ваш снегоход к офици-
ходится достаточное количество тор-
альному дилеру Arctic Cat для проведения
мозной жидкости.
сервиса. Такой сервис проводится по жела-
нию и за счет владельца.
Проверка хода
тормозного рычага
Перед каждым использованием проверяй-
те ход тормозного рычага, выполняя сле-
дующее:
1. Полностью надавите на тормозной ры-
чаг.
2. Если тормозная жидкость не видна в
смотровое стекло, снимите крышку ре-
ПРИМЕЧАНИЕ: не дергайте тормозной
зервуара и долейте тормозную жидкость,
рычаг, так как это приведет к неточно-
рекомендуемую Arctic Cat, пока уровень
сти показаний.
жидкости не достигнет нужной отметки.
Установите и закрепите крышку резервуа-
2. Измерьте расстояние между тормоз-
ра. Не допускайте попадание влаги в тор-
ным рычагом и рулем. Это расстояние
мозную систему.
должно быть более 2,5 см.
ПРЕДОСТЕРЕЖЕНИЕ
Тормозная жидкость - высоко коррозион-
ное вещество. Не разливайте тормозную
жидкость на поверхность снегохода.
ПРЕДУПРЕЖДЕНИЕ
Не переполняйте резервуар тормоз-
ной жидкости, иначе это приведет к ги-
3. Если это расстояние менее указанно-
дравлической блокировке системы. Ис-
го, отвезите Ваш снегоход к официаль-
пользуйте только тормозную жидкость,
ному дилеру Arctic Cat для проведения
рекомендуемую Arctic Cat. Никогда не
сервиса. Если снегоход не на гарантии,
смешивайте разные типы тормозных
то такой сервис проводится по желанию
жидкостей. Это может привести к отказу
и за счет владельца.
тормоза, и в свою очередь к травме или
даже к смерти.
ПРЕДУПРЕЖДЕНИЕ
НЕ ИСПОЛЬЗУЙТЕ снегоход, если рас-
Замена тормозной
стояние между рычагом тормоза и рулем
жидкости
менее 2,5 см. Это может привести к отка-
Тормозную жидкость необходимо заменять
зу тормоза и в свою очередь к серьезной
регулярно, а также после каждого перегре-
травме.
ва или загрязнения тормозной жидкости.
60

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Прокачка тормозной
Когда жидкость перестанет вытекать,
системы
закройте клапан, отпустите тормозной
рычаг.
Если тормозной рычаг при использовании
кажется упругим, возможно, необходимо
4. Повторяйте шаг 3, пока тормозная
прокачать тормозную систему. Для этого
жидкость не будет вытекать без пузырь-
выполните следующее:
ков воздуха.
ПРИМЕЧАНИЕ: прокачка тормозной
ПРИМЕЧАНИЕ: во время прокачки воз-
системы может быть выполнена вла-
можно будет необходимо повторно на-
дельцем снегохода при наличии соот-
полнить резервуар.
ветствующей квалификации. При от-
сутствии квалификации отвезите Ваш
5. Когда в тормозной жидкости больше
снегоход к официальному дилеру Arctic
нет пузырьков воздуха, и тормозной ры-
Cat для проведения сервиса. Такой сер-
чаг имеет четкость переключения при
вис проводится на усмотрение и за счет
нажатии, наполните резервуар. Затем
владельца снегохода.
установите и закрепите крышку. Удалите
трубку из клапана прокачки.
1. Снимите крышку резервуара и напол-
ните его тормозной жидкостью, рекомен-
дуемой Arctic Cat.
Проверка/замена тор-
мозных колодок
ПРЕДОСТЕРЕЖЕНИЕ
Состояние тормозных колодок необходимо
Тормозная жидкость - высоко коррозион-
проверять ежедневно и заменять их при
ное вещество. Не разливайте тормозную
износе или повреждении. Для проверки и
жидкость на поверхность снегохода.
замены тормозных колодок выполните сле-
дующее:
ПРЕДУПРЕЖДЕНИЕ
Используйте только тормозную жид-
ПРИМЕЧАНИЕ: тормозные колодки мо-
кость, рекомендуемую Arctic Cat. Замена
гут быть заменены владельцем снегохо-
тормозной жидкости может привести к
да при наличии соответствующей квали-
отказу тормоза.
фикации. При отсутствии квалификации
отвезите Ваш снегоход к официальному
2. Направьте кусок гибкого шланга, иду-
дилеру Arctic Cat для проведения сер-
щего от клапана прокачки, в контейнер.
виса. Такой сервис проводится на усмо-
трение и за счет владельца снегохода.
ПРИМЕЧАНИЕ: при установке новых
тормозных колодок всегда устанавли-
вайте комплект колодок. Никогда не
устанавливайте только одну колодку
или колодки, которые использовались в
другом снегоходе.

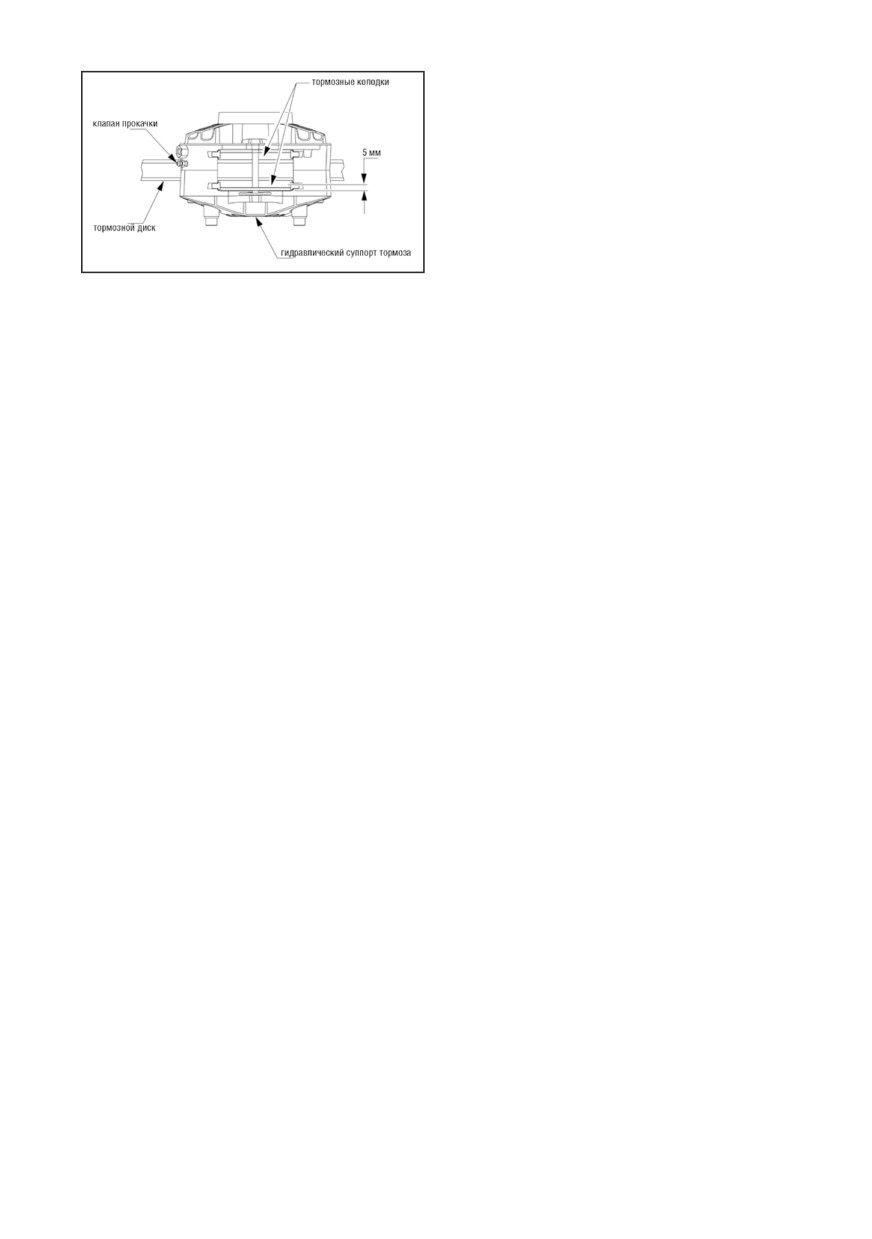

1. Измерьте толщину обеих колодок.
Толщина должна быть более 5 мм. Если
3. Медленно нажмите на тормозной ры-
толщина тормозных колодок менее ука-
чаг и удерживайте его. Откройте клапан
занной, замените обе колодки.
прокачки и спустите жидкость и воздух.
61

-------------------------------------------------------------------------------------------------------------------------------------------------------------

мозных колодок. Затем отпустите его.
10. Снимите крышку резервуара и на-
полните его жидкостью до нужной отмет-
ки, затем установите крышку.
ПРИМЕЧАНИЕ: после установки тор-
мозных колодок необходимо провести
обкатку. Медленно водите снегоход и
несколько раз надавите на тормозной
2. Снимите зажим, крепящий тормозные
рычаг для разогрева тормозных коло-
колодки к суппорту.
док. Затем дайте им остыть. Эта проце-
дура стабилизирует материал колодок и
3. Снимите крышку резервуара тормоз-
продлевает срок службы колодок.
ной жидкости; затем удалите большую
часть тормозной жидкости из резервуа-
РЕМЕНЬ ВАРИАТОРА
ра. Установите крышку.
ПРИМЕЧАНИЕ: эта процедура освободит
Ремень вариатора передает мощность от
пространство для жидкости из суппорта,
ведущего вариатора к ведомому вариато-
когда поршни вдавлены в суппорт для
ра. Если ремень изношен, имеет трещины
установки новых тормозных колодок.
или растянут, снегоход не сможет разви-
Установка крышки предотвратит пролив
вать свою максимальную мощность , в та-
жидкости.
ком случае ремень необходимо заменить.
Периодические проверки (как минимум раз
в месяц при нормальном использовании)
4. При помощи плоскогубцев достаньте
являются очень важным условием.
одну тормозную колодку из суппорта.
1. Измерьте внешнюю длину окружности
ПРИМЕЧАНИЕ: замена одной колодки
ремня вариатора. Эта окружность долж-
за один раз предотвратит выпадение
на находиться в рекомендуемых преде-
поршня из суппорта.
лах.
5. При помощи плоской ответрки мед-
2. Измерьте внешнюю ширину ремня ва-
ленно и осторожно затолкните поршень
риатора. Эта ширина должна находиться
в суппорт.
в рекомендуемых пределах.
6. Разместите новые тормозные колодки
3. Проверьте ремень на наличие трещин,
в суппорте.
повреждений и пр.
7. Повторите шаги 4-6 для другой колод-
Если хотя бы одно из условий не соблю-
ки; затем закрепите колодки при помощи
дено, замените ремень.
зажима.
ПРИМЕЧАНИЕ: ремень вариатора необ-
8. Снимите крышку резервуара и удали-
ходимо покупать у официального диле-
те остаток жидкости. Затем наполните
ра Arctic Cat, так как именно эти ремни
резервуар новой жидкостью и установи-
соответствуют спецификации снегохо-
те крышку.
дов. Ремень вариатора других фирм мо-
гут быть худшего качества и привести к
9. Потяните тормозной рычаг для про-
потере мощности двигателя или к пре-
верки правильного расположения тор-
62

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ждевременному износу ремня.
полностью одет на ведомый вариатор.
2. При помощи линейки, расположенной
ПРЕДОСТЕРЕЖЕНИЕ
между вариаторов, надавите на ремень и
Никогда не запускайте двигатель без
отметьте величину провисания ремня.Про-
ремня вариатора. Это может привести к
висание должно находиться в пределах в
серьезной поломке двигателя и отказу
пределах 28-32мм.
вариаторов.
3. Если провисание больше, вам необходи-
Перед запуском снегохода при очень низ-
мо натянуть ремень вариатора. Для натя-
кой температуре необходимо снять ремень
жения необходимо снять ведомый вариа-
вариатора и нагреть его до комнатной тем-
тор и при помощи удаления и добавления
пературы. После нагрева, установите ре-
регулировочных шайб отрегулировать пра-
мень вариатора на двигатель.
вильное натяжение.
Ремни вариатора имеют период обкатки,
ПРИМЕЧАНИЕ: добавление регулиро-
который составляет примерно 30-40км. По-
вочных шайб в ведомый вариатор уве-
сле установки нового ремня вариатора ез-
личит натяжение ремня, удаление регу-
дите первые 30-40 км при дросселе откры-
лировочных шайб уменьшит натяжение
том на 1/2 или менее. Это позволит ремню
ремня. Регулировочные шайбы можно
получить максимальную эластичность и
приобрести у официального дилера
продлит срок его эксплуатации.
Arctic Cat (№ 0648-714) - 0,090 дюйма
- одна такая шайба включена в набор
инструментов, так же дступны шайбы
Проверка/настройка
(№0648-715) - 0,030 дюйма и (№0648-716)
соосности ремня
- 0,060 дюйма.
вариатора
ПРИМЕЧАНИЕ: удаление/добавление
регулировочных шайб может быть вы-
полнено владельцем снегохода при на-
личии соответствующей квалификации.
При отсутствии квалификации отвезите
Ваш снегоход к официальному дилеру
Arctic Cat для проведения сервиса. Та-
кой сервис проводится на усмотрение и
за счет владельца снегохода.
Снятие ремня вариатора
Ремень вариатора должен быть натянут
между ведущим вариатором и ведомым
ПРИМЕЧАНИЕ: снятие ремня вариато-
вариатором. Для проверки провисания
ра может быть выполнено владельцем
ремня выполните следующее.
снегохода при наличии соответствую-
щей квалификации. При отсутствии
1. Разместите прямоугольную линейку
квалификации отвезите Ваш снегоход
на верхней плоскости ремня вариатора.
к официальному дилеру Arctic Cat для
Линейка должна расположиться на верх-
проведения сервиса. Такой сервис про-
них плоскостях вариаторов.
водится на усмотрение и за счет вла-
дельца снегохода.
ПРИМЕЧАНИЕ: : убедитесь, что ремень
63

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1. Поверните ключ зажигания в положе-
7. Снимайте ремень сначала с ведомого
ние ВЫКЛЮЧЕНО и подождите, пока все
вариатора, а затем с ведущеговариато-
движущиеся части остановятся.
ра.
Установка ремня
2. Установите замок тормозного рычага.
вариатора
3. Откройте левую панель доступа; сни-
1. Расположите ремень вариатора (так,
мите кожух защиты ремня вариатора.
чтобы можно было прочесть номер) меж-
ду тарелками ведущего вариатора, а за-
4. Открутите винт ведомого вариатора и
тем заведите ремень между тарелками
вытащите регулятор вариатора.
ведомого вариатора.
2. Затем опять выкрутите регулятор ве-
ПРИМЕЧАНИЕ: убедитесь, что шайбы и
домого вариатора и переверните его в
уплотнительное кольцо не сняты с регу-
рабочее положение; затем установите
лятора.
винт в регулятор и затяните винт с мо-
ментом затяжки 4,5 кг/м.
ПРЕДОСТЕРЕЖЕНИЕ
Не используйте резьбовой клей для вин-
та ведомого шкива, это может привести к
повреждению компонента.
3. Установите защитный кожух ремня ва-
риатора; затем закройте левую панель
доступа.
5. Выкрутите винт с регулятора, развер-
ните его и вставьте в него винт.
ПРЕДУПРЕЖДЕНИЕ
Никогда не используйте снегоход, если
защитный кожух ремня вариатора и па-
нель доступа не установлены на место и
не закреплены.
4. Отпустите замок тормозного рычага.
НАТЯЖЕНИЕ ГУСЕНИЦЫ
6. Закрутите винт с перевернутым регу-
Натяжение гусеницы оказывает непосред-
лятором в ведомый вариатор; затем за-
ственное влияние на мощность снегохода.
тяните винт, пока тарелки вариатора не
Если гусеница слишком ослаблена, она
раздвинутся и это позволит снять ремень
может соскочить, что приведет к преждев-
вариатора.
ременному износу, и может цепляться за
направляющие колеса. При чрезмерном
ПРИМЕЧАНИЕ: перед установкой ремня
ослаблении натяжении гусеницы напрвля-
вариатора очистите тарелки вариатора
ющие колеса могут соскочить с гусеницы,
при помощи подходящего растворите-
что может привести к заклиниванию гусе-
ля.
ницы. Arctic Cat рекомендует ежедневно
64

















содержание      ..     1      2      3      4      ..
