5-34

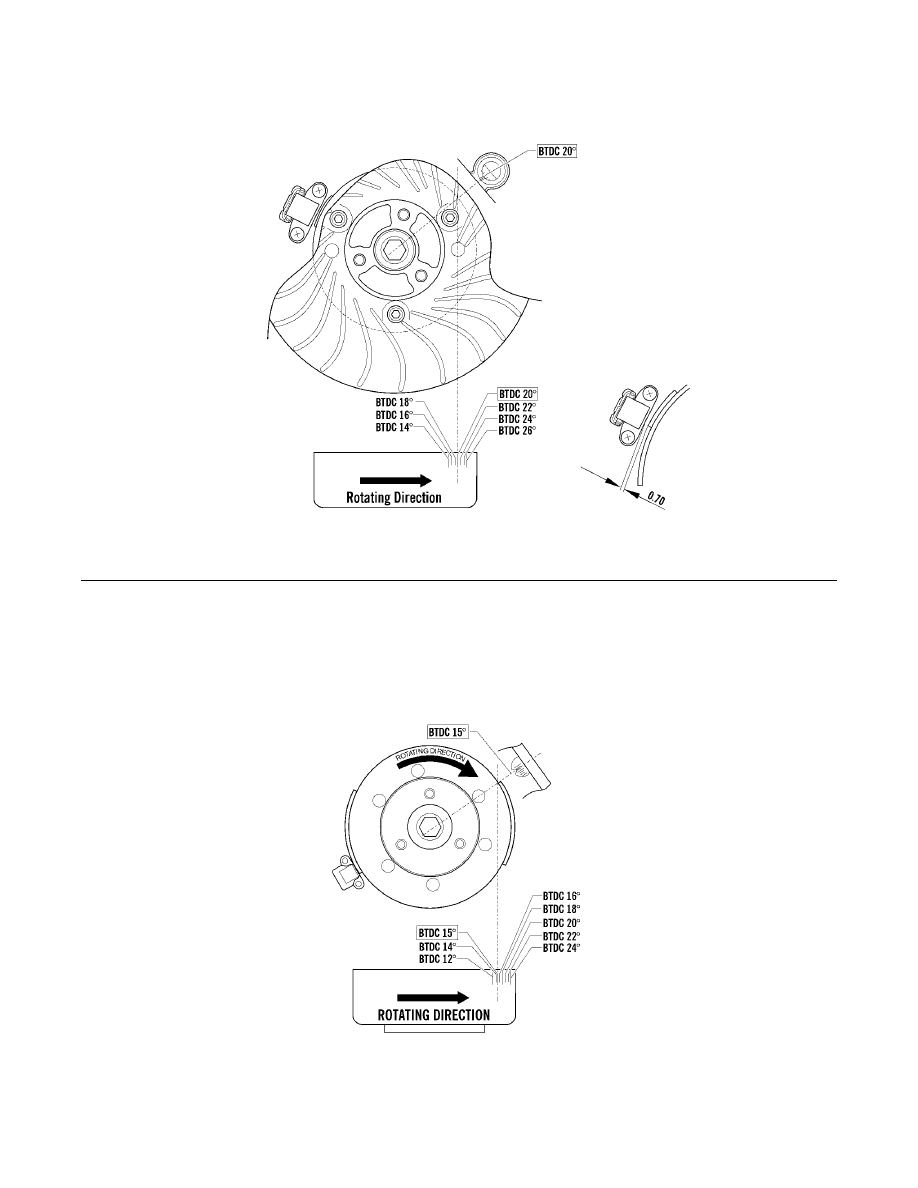

570 cc

Ignition Timing - Engine Warm
BTDC - 20°/2000 RPM - 2.522 mm (0.099
in.)
Not Adjustable

0742-217

600 cc

Ignition Timing - Engine Warm
BTDC - 15°/2000 RPM - 1.509 mm (0.059
in.)
Not Adjustable

740-130A

5

5-35

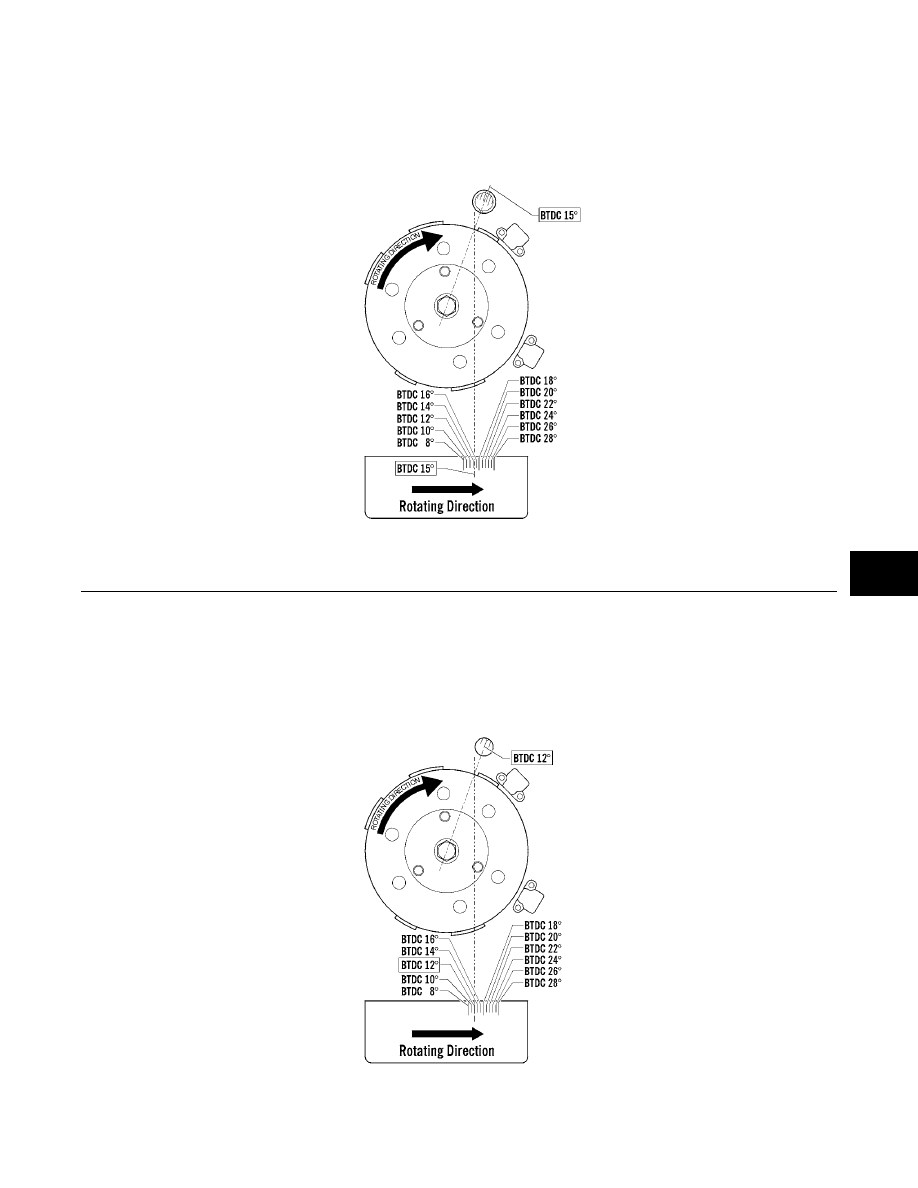

800 cc

„NOTE: For timing verification on the 800 cc, use
a dial indicator and scribe a mark on the flywheel
for 15° BTDC.

Ignition Timing - Engine Warm
BTDC - 15°/2000 RPM - 1.509 mm (0.059
in.)
Not Adjustable

0742-215

1000 cc (Crossfire/F-Series)

Ignition Timing - Engine Warm
BTDC - 12°/2000 RPM - 1.062 mm (0.042
in.)
Not Adjustable

0742-216

5-36

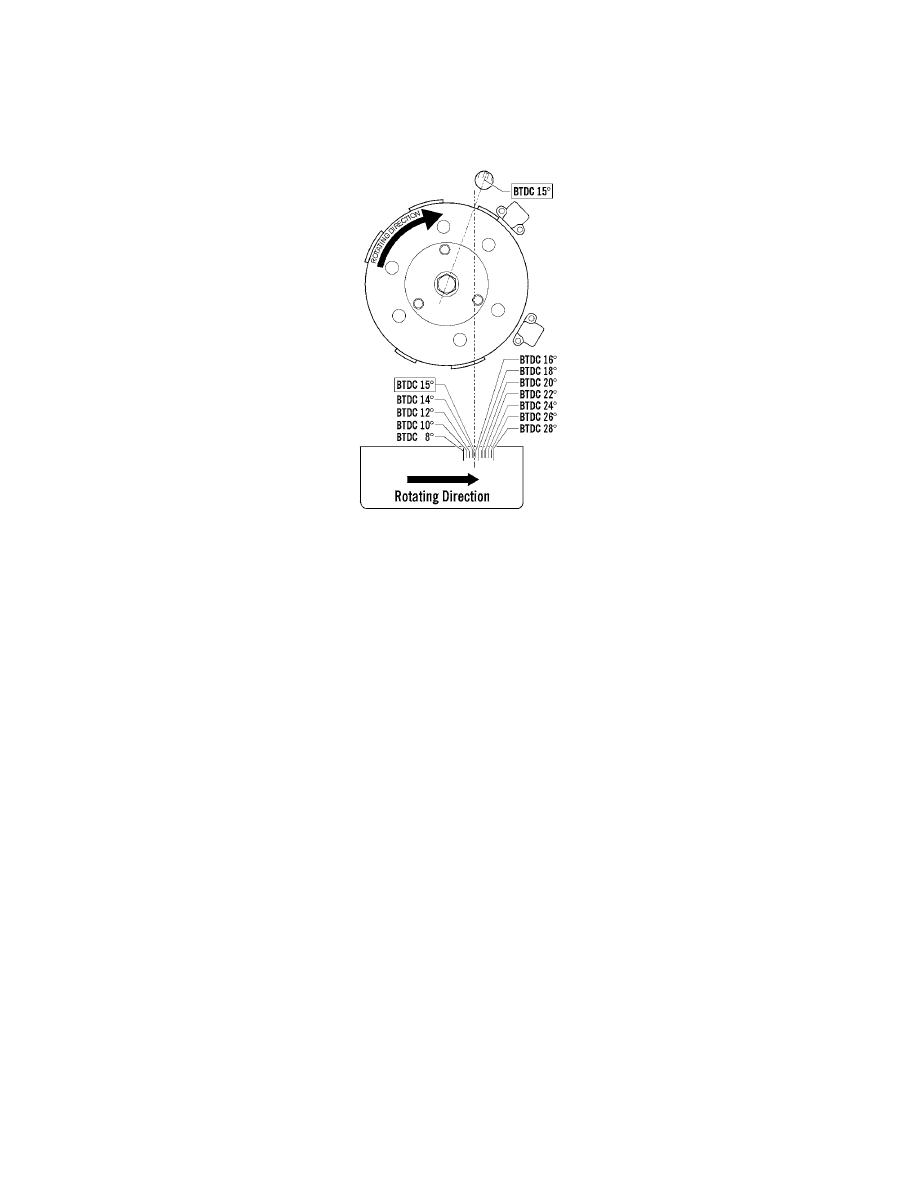

1000 cc (M-Series)

„NOTE: For timing verification on the 1000 cc (M-
Series), use a dial indicator and scribe a mark on
the flywheel for 15° BTDC.

Ignition Timing - Engine Warm
BTDC - 15°/2000 RPM - 1.655 mm (0.065
in.)
Not Adjustable

0742-350

6-1

6

SECTION 6 — CHASSIS

ELECTRICAL SYSTEMS

TABLE OF

CONTENTS

Brakelight Switch (Bearcat 570/Z 570).................... 6-2
Brakelight Switch (Panther 370/Z 370).................... 6-2
Brakelight Switch (EFI Models/Panther 570)........... 6-3
Headlight Dimmer Switch

(Bearcat 570/Panther 370/Z 370/Z 570) .............. 6-3

Headlight Dimmer Switch

(EFI Models/Panther 570)

Testing Handlebar Warmer Elements

(Panther 370/Z 370/Z 570)................................... 6-4

Testing Handlebar Warmer Elements

(EFI Models/Panther 570) .................................... 6-5

Testing Thumb Warmer Element

(Bearcat 570/Panther 370/Z 370/Z 570) .............. 6-5

Testing Thumb Warmer Element

(EFI Models/Panther 570) .................................... 6-5

Testing Handlebar Warmer Switch

(Bearcat 570/Panther 370/Z 370/Z 570) .............. 6-5

Testing Handlebar Warmer/Thumb Warmer

Switch (EFI Models/Panther 570) ........................ 6-6

Testing Thumb Warmer Switch

(Bearcat 570/Panther 370/Z 370/Z 570) .............. 6-6

Testing Passenger Handwarmer Switch.................. 6-6
Testing Passenger Handwarmer Elements ............. 6-6
Testing Speedometer Sensor (EFI Models) ............ 6-7
Testing Reverse Alarm Switch

(Bearcat 570/Panther 370/570)............................ 6-7

Testing Reverse Alarm Switch

(Crossfire/F-Series/M-Series) .............................. 6-7

Testing Shift Actuator Switch

(Crossfire/F-Series/M-Series) .............................. 6-8

Testing Shift Actuator

(Crossfire/F-Series/M-Series) .............................. 6-8
