Snowmobile Arctic Cat (2002 year). Instruction - part 167





9-146

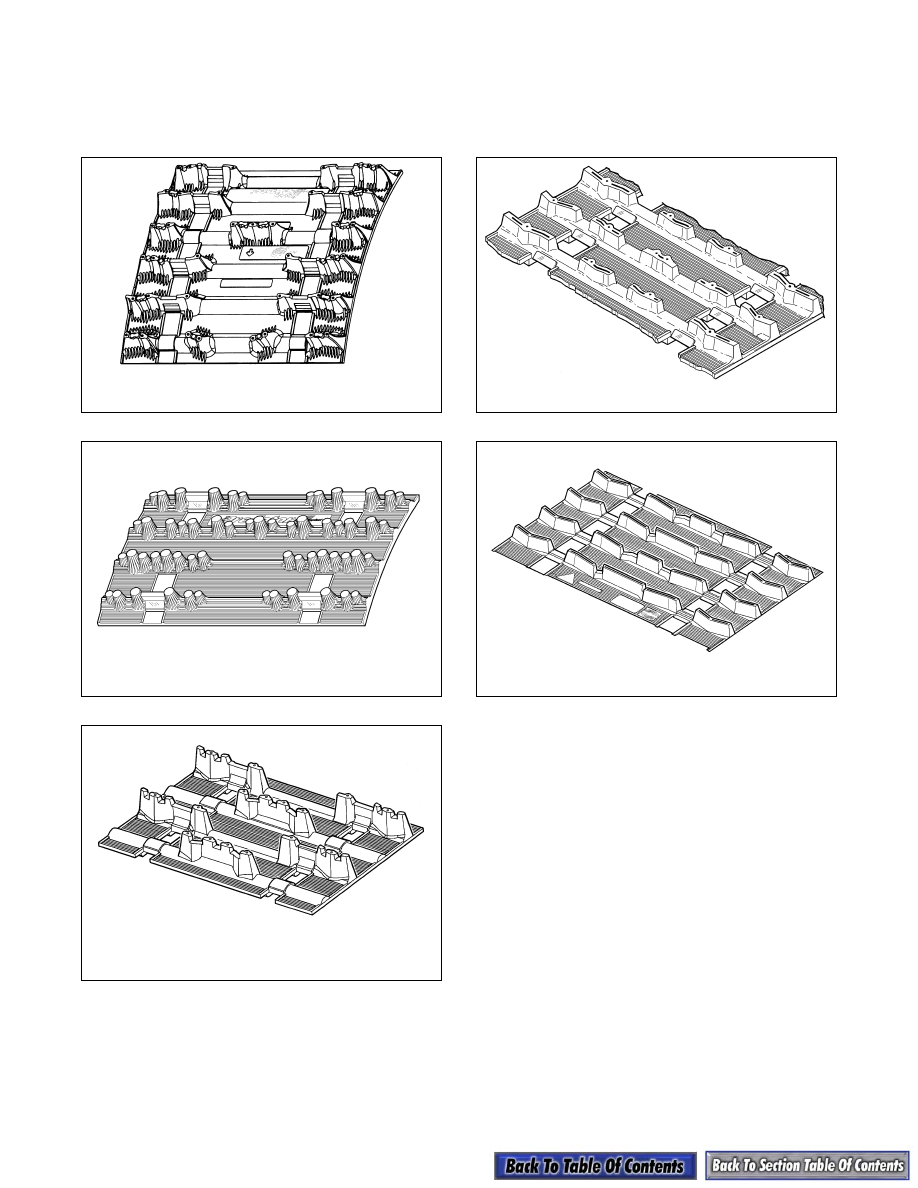

DRIVE TRACK LUG PATTERNS

Below are illustrations of the lug patterns available on Arctic Cat drive tracks. These patterns are representative
samples only, and the actual patterns may vary.

0735-731

0736-242

0736-258

0735-737

0736-250

Aggressive Wave

Conical Stud

Deep Lug

Full Block

Wave

9-147

9

IDLER WHEEL SELECTION CHART

P/N

Diameter

I.D.

Insert Part Number

Width

Color Spoke

0114-209

4.25 in.

0.625 in.

0104-340

0104-341

0.75 in.

Not spoked

0114-159

5.00 in.

0.625 in.

0104-340

0104-341

1.05 in.

Not spoked

0114-245

5.25 in.

0.625 in.

0104-340

0104-341

1.00 in.

Not spoked

0604-004

5.35 in.

0.625 in.

0104-340

0104-341

1.00 in.

Not spoked

0604-225

5.35 in.

0.625 in.

0104-340

0104-341

1.12 in.

Chrome

0604-226

5.35 in.

0.625 in.

0604-220

1.33 in.

Chrome

0604-227

5.35 in.

0.625 in.

0604-220

1.33 in.

Gold

0604-235

5.35 in.

0.625 in.

0104-340

0104-341

1.12 in.

Gold

0604-332

5.35 in.

0.625 in.

0104-304

0104-341

1.12 in.

Black

0604-334

5.35 in.

0.625 in.

0604-220

1.33 in.

Black

0114-240

5.63 in.

0.625 in.

0104-340

0104-341

1.00 in.

Not spoked

0604-205

5.63 in.

0.984 in.

NONE

1.00 in.

Not spoked - has hole for wrench

0604-234

5.63 in.

0.625 in.

0604-220

1.33 in.

Gold

0604-239

5.63 in.

0.625 in.

0104-340

0104-341

1.12 in.

Gold

0604-240

5.63 in.

0.625 in.

0104-340

0104-341

1.12 in.

Chrome

0604-281

5.63 in.

0.625 in.

0604-220

1.33 in.

Silver

0604-327

5.63 in.

0.625 in.

0604-220

1.12 in.

Chrome

0604-328

5.63 in.

0.625 in.

0604-220

1.12 in.

Gold

0604-333

5.63 in.

0.625 in.

0604-220

1.12 in.

Black

0604-374

5.63 in.

0.984 in.

NONE

1.00 in.

Not spoked - S/A 0604-205 w/o hole

0604-450

5.63 in.

0.625 in.

0104-340

0104-341

0.875 in.

Not spoked - aluminum center

0604-459

5.63 in.

0.625 in.

0104-340

0104-341

1.00 in.

Not spoked

0604-981

5.63 in.

0.625 in.

0104-340

0104-341

1.12 in.

Green

0638-550

5.63 in.

0.625 in.

0104-340

0104-341

1.12 in.

Purple

0114-223

5.83 in.

0.750 in.

0104-342

0104-343

1.00 in.

Not spoked

0114-206

6.38 in.

0.625 in.

0104-340

0104-341

0.875 in.

Not spoked - aluminum center

0114-210

6.38 in.

0.750 in.

0104-342

0104-343

1.00 in.

Not spoked

0604-210

6.38 in.

0.625 in.

0104-340

0104-341

1.00 in.

Not spoked

0604-222

6.38 in.

0.750 in.

0604-224

1.46 in.

Chrome

0604-223

6.38 in.

0.750 in.

0604-224

1.46 in.

Gold

0604-237

6.38 in.

0.625 in.

0604-220

1.46 in.

Gold

0604-238

6.38 in.

0.625 in.

0604-220

1.46 in.

Chrome

0604-331

6.38 in.

0.750 in.

0604-224

1.46 in.

Black

0604-670

6.38 in.

0.625 in.

0604-220

1.12 in.

Black

0604-969

6.38 in.

0.625 in.

0604-220

1.00 in.

Not spoked

0604-980

6.38 in.

0.625 in.

0604-220

1.12 in.

Green

0638-431

6.38 in.

0.750 in.

0604-224

1.46 in.

Purple

0104-298

7.125 in.

0.750 in.

0104-342

0104-343

0.95 in.

Not spoked

0604-275

7.125 in.

0.625 in.

0604-220

1.46 in.

Silver

0604-276

7.125 in.

0.625 in.

0604-220

1.46 in.

Gold

0604-284

7.125 in.

0.625 in.

0104-341

0104-340

0.95 in.

Not spoked

0107-137

7.625 in.

0.750 in.

0104-342

0104-343

1.00 in.

Not spoked

1604-837

5.630 in.

0.787 in.

None

Not spoked

1604-838

6.380 in.

0.787 in.

None

Not spoked

1604-839

7.120 in.

0.787 in.

None

Not spoked

9-148

Torque Specifications

ITEM

TORQUE

End Caps

ft-lb

kg-m

8

1.1

Wear Strip/Rail

ft-lb

kg-m

8

1.1

Idler Wheels (5/16-in. cap screw)

ft-lb

kg-m

17

2.4

Idler Wheels (3/8-in. cap screw)

ft-lb

kg-m

23

3.2

Mounting Block/Rail

ft-lb

kg-m

23

3.2

Spring Slide Block/Rail

ft-lb

kg-m

23

3.2

Offset Pivot Idler/Idler Arm

ft-lb

kg-m

19

2.6

Rear Arm/Rail

ft-lb

kg-m

23

3.2

Front Arm Mounting Bracket/

ft-lb

Rail

kg-m

17

2.4

Front Arm/Mounting Brackets

ft-lb

kg-m

30

4.2

Limiter Straps

ft-lb

kg-m

8

1.1

Crossbrace/Rail

ft-lb

kg-m

11

1.5

Shock Links

ft-lb

kg-m

23

3.2

Shock Eyelets

ft-lb

kg-m

23

3.2

Rear Arm/Idler Arm

ft-lb

kg-m

23

3.2

Track Adjuster Bracket/Rail

ft-lb

kg-m

11

1.5

Rear Arm Limiter/Rail

ft-lb

kg-m

23

3.2

Skid Frame/Tunnel

ft-lb

kg-m

23

3.2

9-149

9

REBUILDABLE SHOCK ABSORBER USAGE GUIDE

* Remote Reservoir

REAR SUSPENSION FRONT ARM

Extended

Length

Collapsed

Length

Part No.

Year

Model

10.10

7.06

0604-767

1996

580ZR

10.10

7.43

1604-006

1996

600 ZRT, 800 ZRT

10.10

7.06

1604-036

1996

440 ZR*, ZR 580 E.T.T.*

11.03

7.98

1604-163

1997

ZRT 800

11.03

7.98

1604-163

1997

ZRT 600

11.03

7.98

1604-163

1997

ZR 580 EFI

11.40

7.98

1604-113

1997

ZR 440*

11.40

7.98

1604-113

1998

ZR 440* (Consumer Model)

11.22

7.97

1604-379

1998

ZR 500

11.22

7.97

1604-379

1998

ZR 600, ZR 600 EFI

11.22

7.97

1604-379

1998

ZRT 600

11.22

7.97

1604-379

1998

ZRT 800

11.22

7.97

1604-379

1998

Thundercat, Thundercat M/C

11.22

7.97

1604-379

1998

Powder Special 600 EFI LE

11.40

7.98

1604-113

1998

ZR 600 EFI C.C.*

11.22

7.97

0704-384

1999

Powder Special 600 EFI LE, 700, 700 LE,

ZRT 600, ZRT 800, Thundercat, ZR 500,

ZR 500 EFI, ZR 600, ZR 600 EFI, ZR 700

11.40

7.98

1604-385

1999

ZR 500 LE*, ZR 500 EFI LE*, ZR 600 LE*,

ZR 600 EFI LE*

11.22

7.97

0704-467

2000

Thundercat, Thundercat M/C, ZRT 600, ZRT 800,

ZR 500, ZR 500 EFI, ZR 600, ZR 600 EFI,

ZR 600 EFI LE (Reverse), ZR 700,

ZR 700 LE (Reverse), Powder Special Models

11.47

7.98

0704-470

2000

ZR 600 EFI LE (Clicker)*, ZR 700 LE (Clicker)*

11.40

7.98

0704-531

2001

Mountain Cat 600 EFI LE*, Mountain Cat 800 LE*

11.22

7.97

0704-467

2001

Mountain Cat 800, Mountain Cat 1000, Thundercat,

ZR 500, ZR 500 EFI, ZR 600, ZR 600 EFI

11.40

7.98

0704-470

2001

ZR 600 EFI LE*

11.22

7.97

0704-575

2001

ZR 800

11.40

7.98

0704-577

2001

ZR 800 LE*

11.22

7.97

0704-528

2001

ZRT 600, ZRT 800

11.40

7.98

0704-556

2001

ZRT 600 LE*, ZRT 800 LE*
