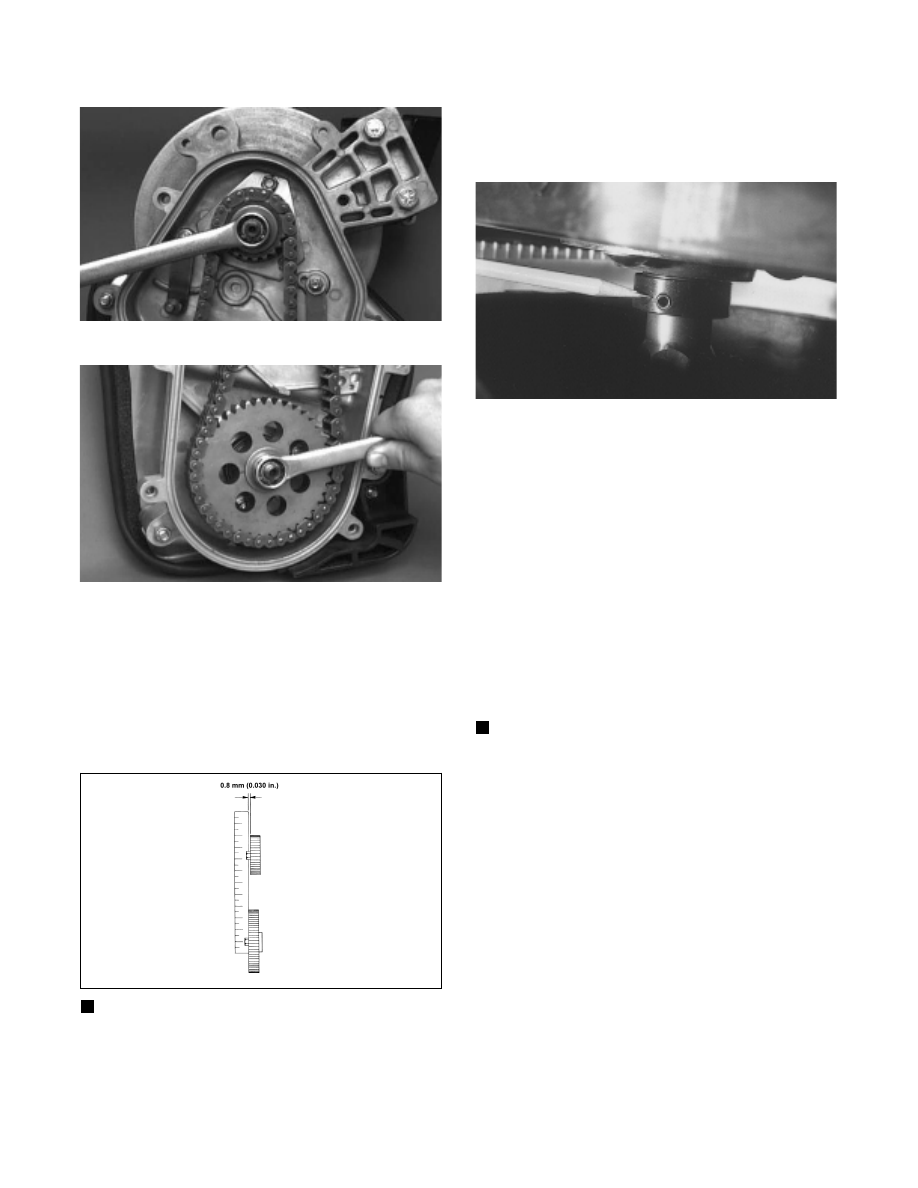

Fig. 8-131

AF344D

Fig. 8-132

AF345D

13. Check the alignment of the sprockets using the

following procedure.

a. Place a straightedge against the faces of the

sprockets.

b. Using a feeler gauge, check for clearance along the

faces of both sprockets. If clearance exceeds 0.8
mm (0.030 in.), shimming is necessary.

Fig. 8-133

0725-171

NOTE: Sprockets can only be shimmed out.

14. On the PTO-side of the track driveshaft, slide the

lock collar against the bearing, drive the collar in
the direction of rotation until tight, and tighten the
collar set screw to 0.4 kg-m (36 in.-lb).

Fig. 8-134

AF058

15. Install the skid frame (see Section 9).

16. Remove the hold-down strap securing the air-intake

silencer; then place the silencer into position
making sure the boot is properly positioned on the
carburetors/throttle body.

17. Secure the silencer to the steering support with the

two screws.

18. Apply a light coat of grease or Loctite Anti-Seize

Thread Compound (p/n 0678-146) to the driven
shaft; then install the driven shaft alignment
washers (as required) and key. Install the driven
pulley, stub shaft, alignment washers (as required),
washer, and cap screw. Tighten the cap screw to
2.6-3.3 kg-m (19-24 ft-lb).

NOTE: Make sure keyways match when installing

the driven pulley. Arrange washers to allow the least
amount of “float” on the driven shaft. A maximum of
1.5 mm (0.060 in.) “float” is allowable.

8-38

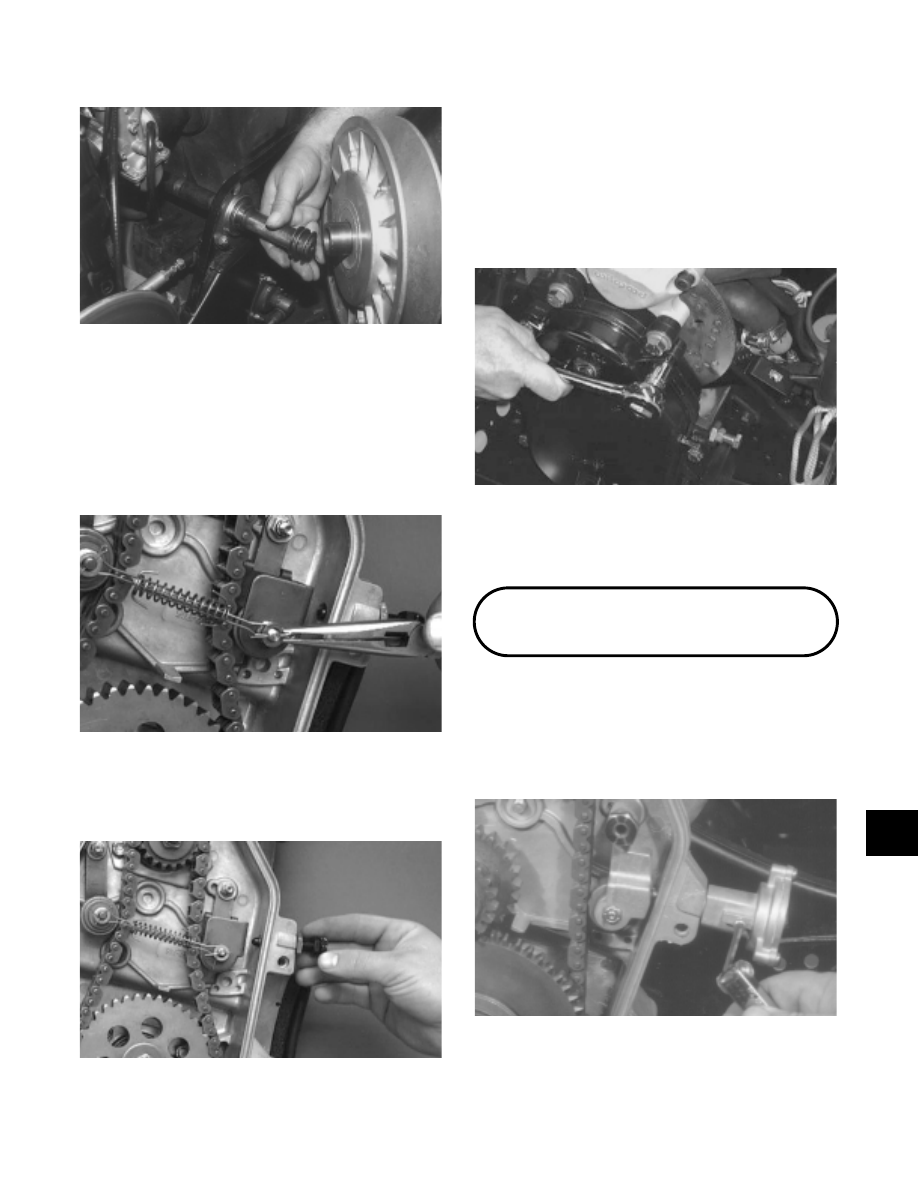

Fig. 8-135

AF057

19. Check  the alignment  of  the drive clutch/driven

pulley (see Drive Clutch/Driven Pulley  in this
section).

20. Tip the snowmobile onto the PTO-side using

cardboard to prevent scratching the belly pan; then
install the washers, rollers, and spring. Secure with
two washers and cotter pins.

Fig. 8-136

AF113D

21. Ti g h t e n t h e m e c h a n i c a l ch a i n t e n s i o n e r

finger-tight; then lock the jam nut against the chain
case.

Fig. 8-137

AF347D

22. Place the front roller cage and roller into position

and secure with the flex lock nut.

23. Install the drain plug and tighten to 4.8 kg-m

(35 ft-lb); then pour 236 ml (8 fl oz) of Arctic Cat
Transmission Lube (p/n 0636-817) into the chain
case.

24. Check the position of the chain-case cover O-ring

seal; then place the chain-case cover into position
and secure with six cap screws and lock washers.
Tighten to 1.7-2.1 kg-m (12-15 ft-lb).

Fig. 8-138

AF111D

25. Install the drive belt and check drive belt deflection

(see Drive Clutch/Driven Pulley in this section).
Secure the belt guard.

Chain Adjuster

REMOVING AND DISASSEMBLING

1. Remove the small plug from the adjuster housing

and install an 8-32 set screw into the threaded hole
of the adjuster housing.

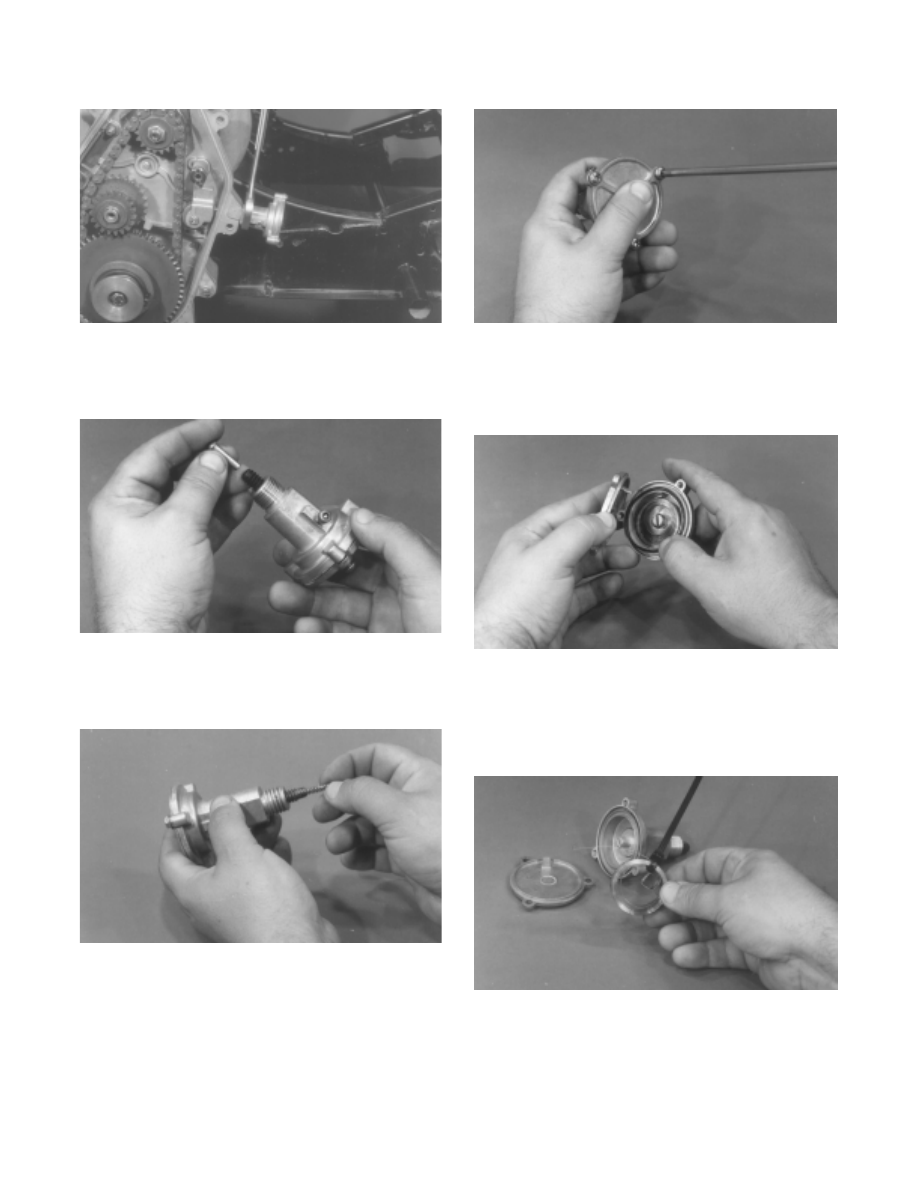

Fig. 8-139

AF416

2. Using a 3/4-in. wrench, remove the chain adjuster

from the chain case.

8

8-39

Fig. 8-140

AF417

3. Remove  the  adjuster stem from the  end of the

adjuster screw.

Fig. 8-141

AF418

4. Using  a  small piece of wire,  remove  the small

spring from the end of the adjuster screw.

Fig. 8-142

AF401

5. While holding the end cap in position, remove the

three cap screws securing the end cap to the adjuster
housing.

Fig. 8-143

AF419

6. Slowly  and  carefully  lift the  end  cap  from  the

adjuster housing until it is free of the hooked end of
the spring.

Fig. 8-144

AF420

7. Remove the O-ring seal from the adjuster housing.

8. Carefully  lift the spring  from the housing  and

secure the spring using a cable tie.

Fig. 8-145

AF421

9. Remove the set screw from the adjuster housing;

then remove the adjuster socket from the housing
by pulling it free of the adjuster bolt.

8-40

Fig. 8-146

AF422

10. Rotate the adjuster bolt counterclockwise until it is

free of the housing; then remove the adjuster bolt.

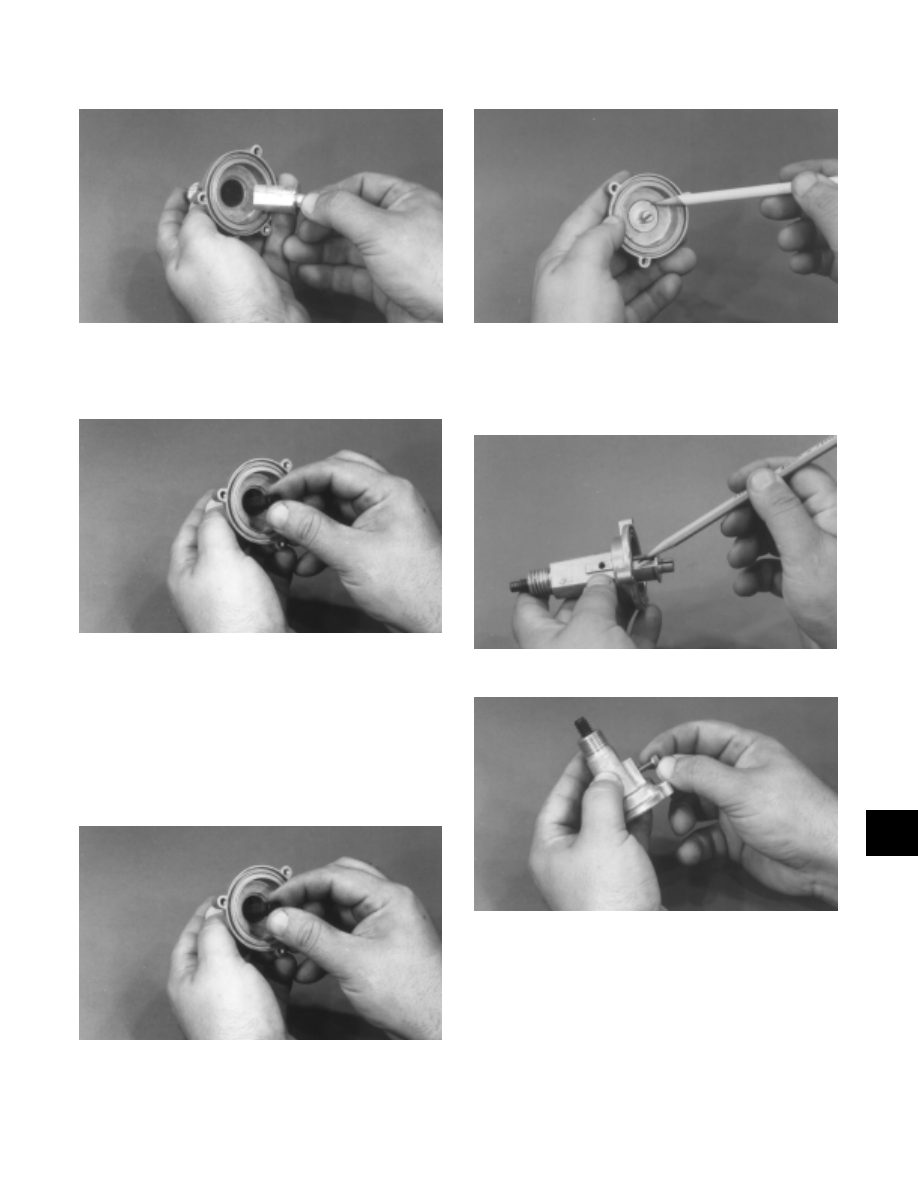

Fig. 8-147

AF423

11. Wash all components in parts-cleaning solvent and

inspect all components for any signs of wear.

ASSEMBLING AND INSTALLING

1. Apply  a  light coat  of  oil to the  threads  of the

adjuster bolt; then turn the adjuster bolt clockwise
into the housing a few turns.

Fig. 8-148

AF423

2. Slide the adjuster socket over the end of the adjuster

bolt and push the socket down firmly into position.
Rotate the adjuster socket clockwise until its flange
seats against the housing inner surface.

Fig. 8-149

AF424

3. With the flat surface of the adjuster socket located

under the threaded hole in the housing, install an
8-32 set screw.

Fig. 8-150

AF403

Fig. 8-151

AF425

4. Install the bent tab of the spring into the slot of the

adjuster socket with the outer hooked end of the
spring positioned in the clockwise direction.

8

8-41
