Drive Train
Schematics
(W/O Reverse)
NOTE: Determine which type of drive train is
being serviced and refer to the appropriate
i l l u s t r a t i o n
fo r c o m p o n e n t
d e t a i l s ; t h e n
disassemble and assemble accordingly.

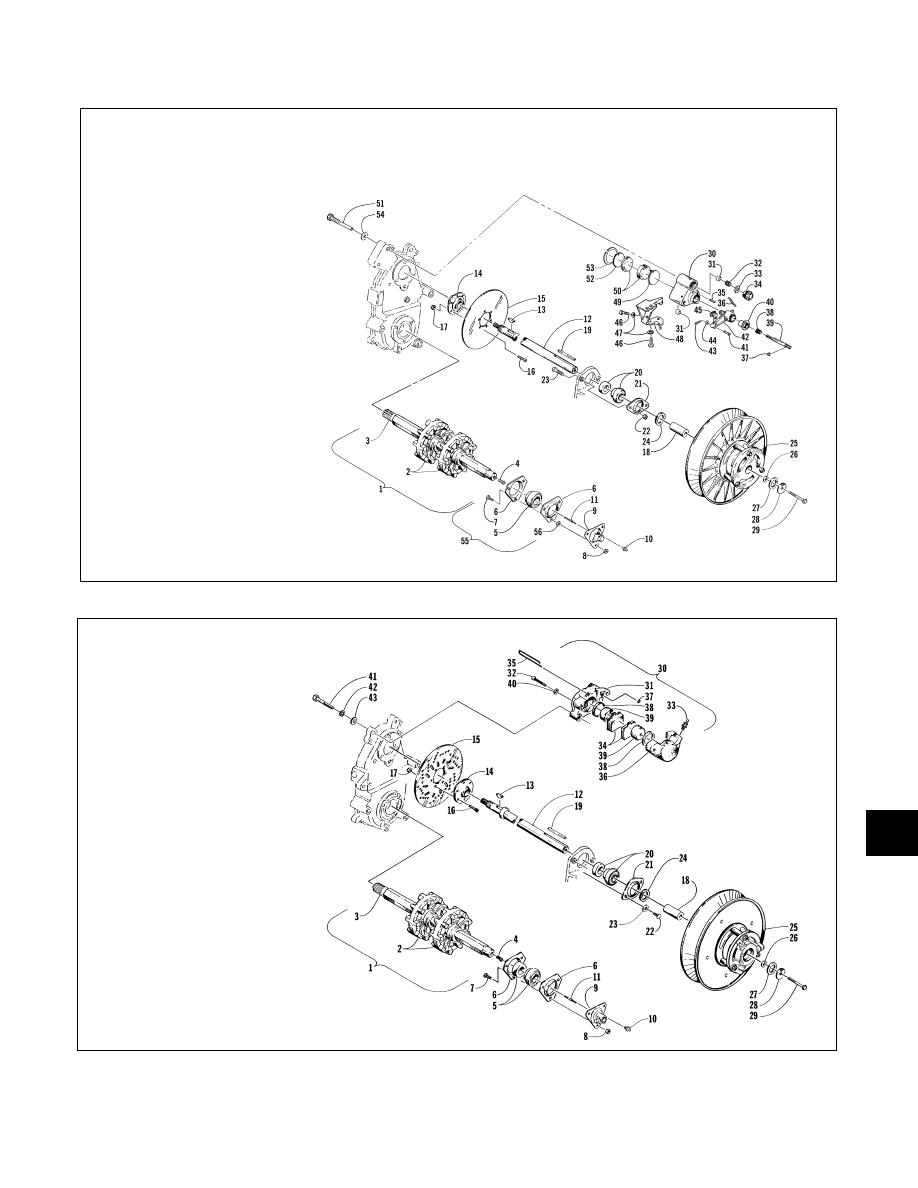

Fig. 8-70
0733-211

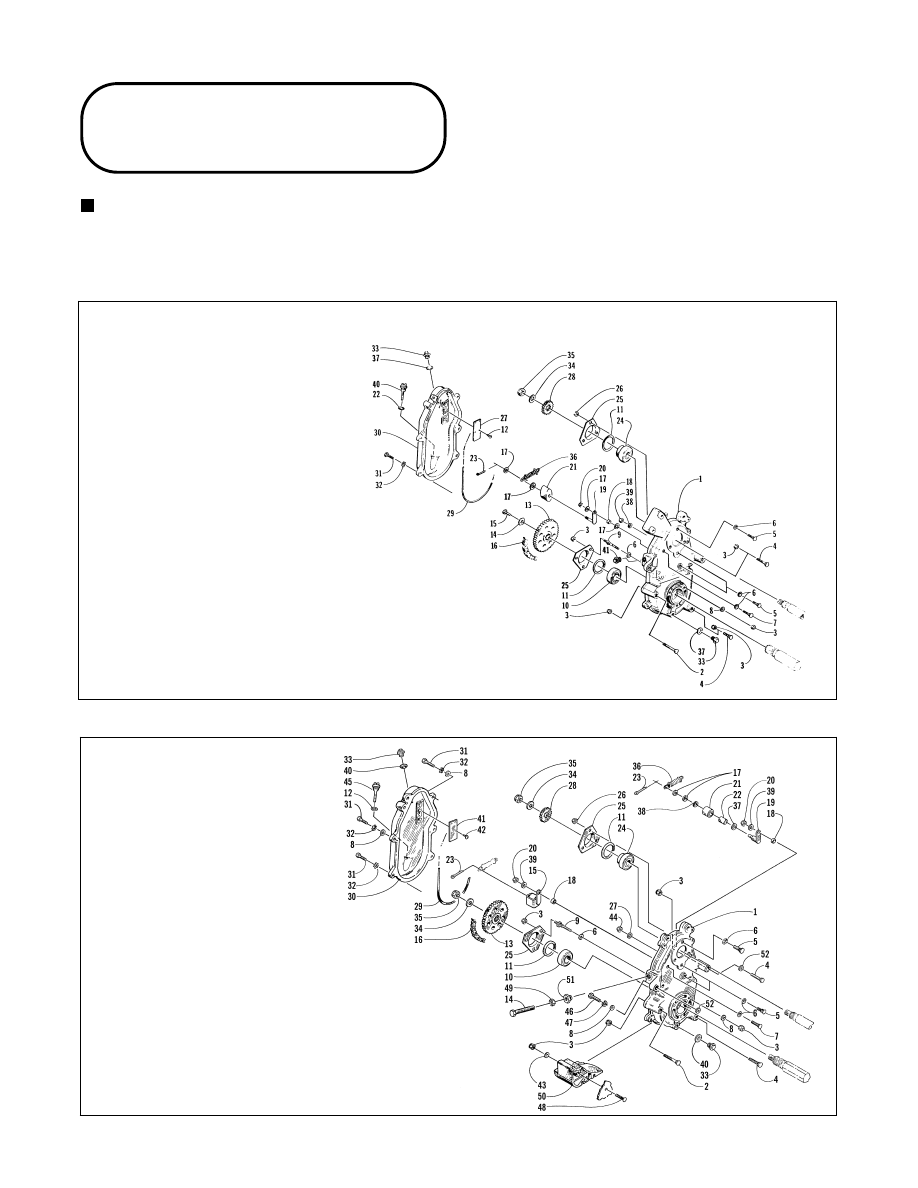

Fig. 8-71
0734-139
KEY
1. Chain Case w/Plugs
2. Carriage Bolt
3. Lock Nut
4. Carriage Bolt
5. Ribbed Bolt
6. Stud O-Ring
7. Ribbed Bolt
8. Washer
9. Stud
10. Bearing
11. Seal
12. Machine Screw
13. Sprocket
14. Pyramidal Washer
15. Cap Screw
16. Chain
17. Washer
18. Bushing
19. Tightener Arm
20. Lock Nut
21. Pad
22. O-Ring
23. Cotter Pin
24. Bearing
25. Flange Plate
26. Lock Nut
27. Cover
28. Sprocket
29. Seal
30. Cover
31. Cap Screw
32. Lock Washer
33. Plug
34. Spring Washer
35. Lock Nut
36. Spring Assy
37. Washer
38. Washer
39. Nut
40. Oil Level Stick
41. Plug
Chain Case Assy
KEY
1. Chain Case
2. Carriage Bolt
3. Lock Nut
4. Cap Screw
5. Ribbed Bolt
6. O-Ring
7. Ribbed Bolt
8. Washer
9. Stud
10. Bearing
11. Seal
12. O-Ring
13. Sprocket
14. Chain Adjuster
15. Tightener Arm Assy
16. Chain
17. Washer
18. Bushing
19. Tightener Arm
20. Lock Nut
21. Roller
22. Bearing
23. Cotter Pin
24. Bearing
25. Flange Plate
26. Lock Nut
27. Washer
28. Sprocket
29. Seal
30. Cover
31. Cap Screw
32. Lock Washer
33. Plug
34. Spring Washer
35. Lock Nut
36. Spring Assy
37. Washer
38. Washer
39. Washer
40. Fiber Washer
41. Vent Cover
42. Self-Tapping Screw
43. Washer
44. Nut
45. Oil Level Stick
46. Cap Screw
47. Lock Washer
48. Ribbed Bolt
49. Nut
50. Guard
51. Adapter
52. Washer
Chain Case Assy
