TABLE OF CONTENTS

Section

1. General Information (Vol. I)

2. Engine (Vol. I)

3. Engine-Related Items (Vol. I)

4. Fuel Systems (Vol. I)

5. Engine Electrical Systems (Vol. I)

6. Chassis Electrical Systems (Vol. II)

7. Steering and Body (Vol. II)

8. Drive Train System and Brake Systems (Vol. II)

9. Track/Rear Suspension (Vol. II)

SECTION 6 — CHASSIS

ELECTRICAL SYSTEMS

TABLE OF

CONTENTS

Brakelight Switch (Hydraulic System)

. . . . . . 6-2

Brakelight Switch (Mechanical System)

. . . . . 6-2

Headlight Dimmer Switch . . . . . . . . . . . . . 6-3
Testing Handlebar Warmer Elements . . . . . . . 6-4
Testing Thumb Warmer Element . . . . . . . . . 6-4
Testing Handlebar Warmer Switch

(ON/OFF Function) . . . . . . . . . . . . . . 6-4

Testing Handlebar Warmer Switch

(HI/OFF/LO Function) . . . . . . . . . . . . . 6-4

Testing Thumb Warmer Switch

(OFF/ON Function) . . . . . . . . . . . . . . 6-5

Testing Thumb Warmer Switch

(HI/OFF/LO Function) . . . . . . . . . . . . . 6-5

Testing Passenger Handwarmer Switch . . . . . 6-5
Testing Passenger Handwarmer Elements . . . . 6-5
Wire Color Code and Function Description . . . . 6-6
2000 Wiring Diagrams . . . . . . . . . . . . . . 6-7

6

6-1

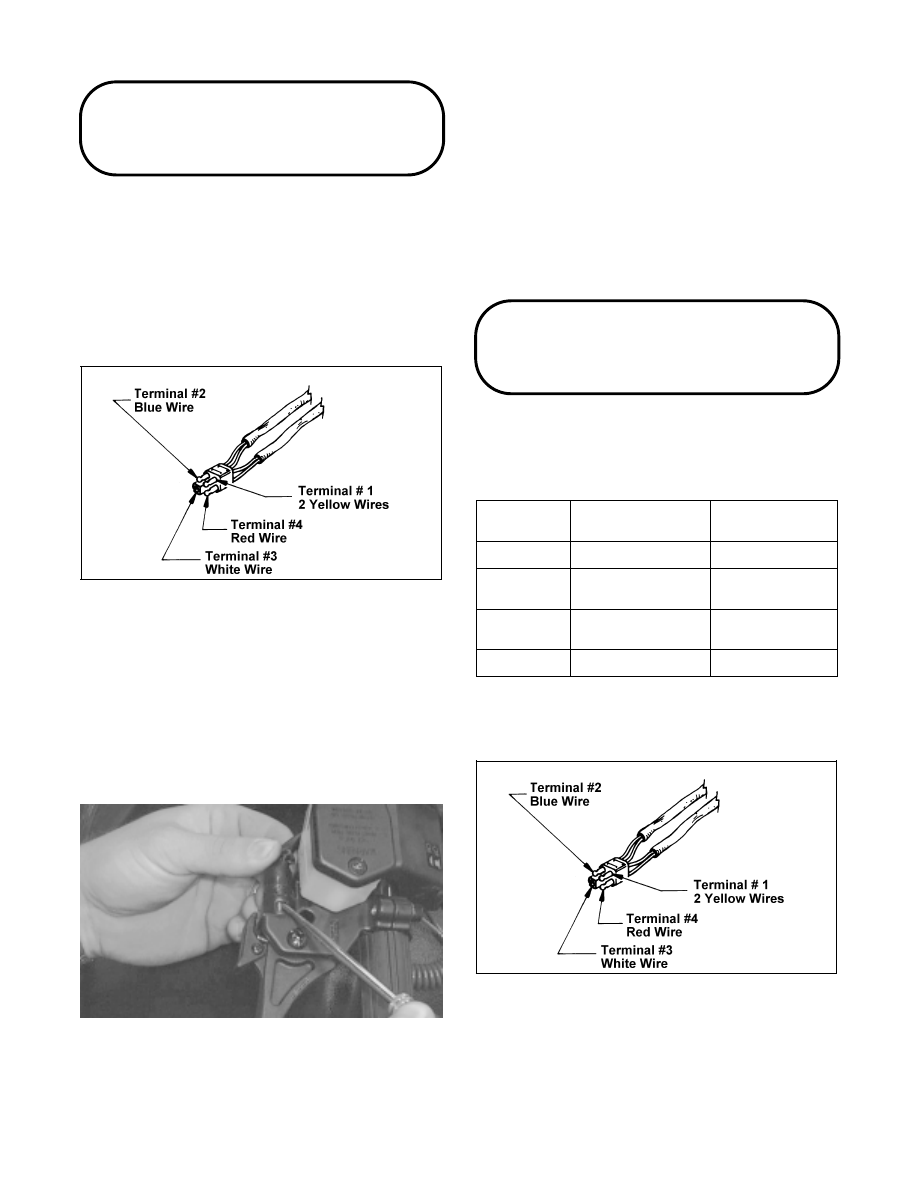

Brakelight Switch

(Hydraulic System)

TESTING / REMOVING

1. Disconnect the wiring harness from the brake

control.

2. To test the brakelight switch, connect one tester

lead to the #1 terminal; then connect the other lead
to the #4 terminal.

Fig. 6-1

727-650A

3. With the brake lever compressed, the meter must

read resistance. With the brake lever released, the
meter must read no resistance. If the meter does not
read as specified, the brakelight switch is defective
and must be replaced.

4. To remove the switch, use a small screwdriver to

compress the plastic locking tabs by pushing in on
the tabs; then slide the switch free of the brake
control.

Fig. 6-2

AF201D

INSTALLING

1. Slide the brakelight switch into the brake control

assembly until the self-locking tabs snap into
position. Give the switch body a light pull to make
sure the switch is properly secured.

2. Connect  the  switch harness  to  the  main  wiring

harness. Position the wires so they will not be either
pinched or come in contact with any moving
components. Start the engine and check the switch
for proper operation.

Brakelight Switch

(Mechanical System)

TESTING / REMOVING

1. Disconnect the wiring harness from the brake

control.

Terminal

Corresponding

Wire Color

Wire Usage

1

Yellow

Power Supply

2

Blue

Headlight -

High Beam

3

White

Headlight -

Low Beam

4

Red

Brakelight

2. Connect one tester lead to the #1 terminal; then

connect the other lead to the #4 terminal.

Fig. 6-3

727-650A

3. With the brake lever compressed, the meter must

read less than 1 ohm of resistance. With the brake
lever released, the meter must read no resistance. If
the meter does not read as specified, the brakelight
switch is defective and must be replaced.

6-2
