Контрольные функции
XSU15010
XCS00221
Места для хранения багажа
ВНИМАНИЕ
Данный снегоход оборудован багажным
z Не помещайте острые предметы в
отсеком, дополнительным местом для багажа
багажный отсек. Может произойти
и задним багажником.
утечка топлива, если топливный бак
поврежден.
Багажный отсек
z Во время или сразу же после
Багажный отсек расположен под сиденьем
эксплуатации снегохода днище багажного
водителя.
отсека может быть горячим. При
Багажный отсек предназначен для хранения
чрезмерном нагревании, это может
инструмента, запасных частей и других
привести к ожогам. Кроме того, высокая
мелких предметов. Багажный отсек находится
температура в багажном отсеке может
под топливным баком, поэтому также
повлиять на качество пищевых
используется для хранения больших
продуктов, а также деформировать и
предметов, таких как инструменты.
обесцветить пластиковые предметы.
Чтобы поднять сиденье водителя, расцепите
замок сиденья и затем медленно поднимите
сиденье до упора.
Дополнительное место для багажа и
Чтобы закрыть сиденье, медленно опустите
задний багажник
Дополнительное место для багажа и задний
его в изначальное положение, а затем нажмите
багажник расположены в задней части
правую сторону сиденья, для того, чтобы
снегохода.
зафиксировать положение.
Дополнительное место для багажа
расположено под пассажирским сиденьем и
используется только тогда, когда сиденье и
спинка сняты.
2
1
1. Замок сиденья
1. Дополнительное место для багажа
2. Задний багажник
Максимальная нагрузка:
Дополнительное место для багажа:
5 кг (11 фунтов)
Задний багажник:
20 кг (44 фунтов)
26

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Контрольные функции
XWS00141
Чтобы установить пассажирское сиденье и
ОСТОРОЖНО
спинку
Не поднимайте снегоход за задний
1.
Откройте сиденье водителя.
багажник. Снегоход может упасть, что
(Дополнительную информацию см. в
может стать причиной серьезной травмы
разделе “Багажный отсек”.)
или гибели.
2.
Снимите болты сиденья пассажира,
вставьте крюки в нижней части сиденья
Чтобы снять пассажирское сиденье и спинку
пассажира и спинки в пазы места заднего
1.
Откройте сиденье водителя.
багажника, а затем сместите сиденье и
(Дополнительную информацию см. в
спинку вперед. ВНИМАНИЕ:
разделе “Багажный отсек”.)
Убедитесь, что при установке
2.
Снимите болты сиденья пассажира,
пассажирского сиденья и спинки не
немного потяните пассажирское сиденье и
защемлен жгут проводов. [XCS00232]
спинку назад, а затем, чтобы снять,
1
поднимите их вертикально вверх.
2
1
1. Болт пассажирского сиденья
1. Болт пассажирского сиденья
2. Пассажирское сиденье и спинка
3.
Вставьте болты сиденья пассажира и
затяните их с указанным крутящим
моментом. ВНИМАНИЕ: Не
нагружайте дополнительное место для
багажа слишком сильно. При этом груз
не должен выступать за края
дополнительного места для багажа.
[XCS00212]
3.
Вставьте болты сиденья пассажира и
затяните их с указанным крутящим
Крутящие моменты затяжки сиденья
моментом.
пассажира:
48 Нм (4.8 м·кгс, 35 фут·фунт силы)
27

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Контрольные функции
XSU13203
Тягово-сцепное устройство (Для
РОССИИ) и кронштейн тягово-
сцепного устройства (Для
ЕВРОПЫ)
XCS00242
ВНИМАНИЕ
1
Во избежание преждевременного износа
клинового ремня скорость движения при
длительной буксировке или в течение
1. Кронштейн тягово-сцепного устройства
длительного времени должна быть не менее
10 км/ч (6 миль/ч).
ПРИМЕЧАНИЕ
Тягово-сцепное устройство можно приобрести
Тягово-сцепное устройство (Для
у дилера фирмы Yamaha.
РОССИИ)
Необходимо соблюдать указанные
Ограничение буксируемого веса:
ограничения веса и нагрузки для тягово-
120 кгс (264 фунт-сила)
Ограничение нагрузки:
сцепного устройства.
15 кгс (33 фунт-сила)
XSU10619
Топливо
XWS00072
ОСТОРОЖНО
Бензин и бензиновые пары чрезвычайно
легко воспламеняются. Чтобы избежать
возникновения пожаров и взрывов и
уменьшить риск повреждений при
заправке, выполните следующие
1. Тягово-сцепное устройство
инструкции.
Ограничение буксируемого веса:
Убедитесь, что в топливном баке достаточно
120 кгс (264 фунт-сила)
бензина.
Ограничение нагрузки:
1.
Перед заправкой выключите двигатель и
15 кгс (33 фунт-сила)
убедитесь, что на снегоходе никого нет.
Никогда не курите во время заправки, не
Кронштейн тягово-сцепного
заправляйте бак вблизи источников
устройства (Для ЕВРОПЫ)
искрения, открытого пламени или других
Данный снегоход оборудован кронштейном,
источников возгорания, таких как
предназначенным для установки тягово-
дежурные горелки водонагревателей и
сцепного устройства.
сушилок для одежды.
Необходимо соблюдать указанные
ограничения веса и нагрузки для кронштейна
тягово-сцепного устройства.
28

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Контрольные функции
2.
Не допускайте переполнения бака. Если
уровень топлива достиг трубы заливной
горловины, прекратите заправку. Так как
топливо расширяется при нагреве,
воздействие тепла от двигателя или
солнечных лучей может привести к
проливу топлива из бака.
XWS00681
ОСТОРОЖНО
Бензин является ядовитой жидкостью и
может стать причиной тяжелой травмы или
гибели. Соблюдайте осторожность при
работе с бензином. Никогда не следует
подсасывать бензин ртом. При попадании
бензина или его паров в пищеварительный
тракт, дыхательные пути или глаза
немедленно обратитесь к врачу. При
попадании бензина на кожу промойте ее
водой с мылом. При попадании бензина на
одежду смените ее.
Рекомендуемое топливо:
ТОЛЬКО НЕЭТИЛИРОВАННЫЙ
БЕНЗИН С ОКТАНОВЫМ ЧИСЛОМ
НЕ МЕНЕЕ 91 (RUS)
1.
Заливная горловина
ТОЛЬКО НЕЭТИЛИРОВАННЫЙ
2.
Максимальный уровень топлива
БЕНЗИН С ОКТАНОВЫМ ЧИСЛОМ
3.
Немедленно вытирайте все пролитое
НЕ МЕНЕЕ 95 (FIN,SWE)
Емкость топливного бака:
топливо.
44.6 л (11.77 амер. галлона, 9.81 англ.
4.
Убедитесь в том, что крышка топливного
галлона)
бака надежно закрыта, повернув ее по
часовой стрелке.
Двигатель фирмы Yamaha предназначен для
использования обычного неэтилированного
бензина с исследовательским октановым
числом 95 или выше. (В России следует
использовать обычный неэтилированный
бензин с насосным октановым числом [(R +
M)/2] равным 86 или выше, либо с
исследовательским октановым числом 91 или
выше.)
29

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Контрольные функции
XCS00095
z Не выбрасывайте изношенный или
ВНИМАНИЕ
сломанный амортизатор. Передайте
z При заправке не допускайте попадания в
амортизатор дилеру фирмы Yamaha для
топливный бак снега или льда.
проведения работ.
z Топливный бак следует заполнять только
бензином рекомендуемого типа.
ПРИМЕЧАНИЕ
Использование другого бензина может
Специальный ключ можно приобрести у
привести к серьезным повреждениям
дилера фирмы Yamaha.
внутренних деталей двигателя, таких как
клапаны и поршневые кольца, а также
XSU10885
Регулировка предварительной
выхлопной системы.
натяжки пружин передних
XSU14880
амортизаторов
Подвеска
XWS00721
Вы можете отрегулировать подвеску в
ОСТОРОЖНО
соответствии со своими представлениями об
Предварительная натяжка пружин на
удобной езде. Например, мягкая подвеска
правом и левом амортизаторе должна быть
может обеспечить более комфортное
отрегулирована одинаково. Различие в их
вождение, а жесткая - улучшенную
регулировке может привести к плохой
управляемость на некоторых типах
управляемости и потере устойчивости
поверхности или при определенных условиях
снегохода.
движения.
Если Вы не овладели регулировкой подвески,
Предварительная натяжка пружин
обратитесь к дилеру фирмы Yamaha для
производится поворотом регулировочных
выполнения регулировки.
колец.
XWS00152
Для увеличения предварительной натяжки
ОСТОРОЖНО
пружин и, соответственно, жесткости
Прежде, чем разбирать амортизаторы, в
поверните регулировочное кольцо в
которых содержится азот под высоким
направлении (a). Для уменьшения
давлением, внимательно прочитайте
предварительной натяжки пружин и,
следующую информацию.
соответственно, жесткости поверните
z Не меняйте положение цилиндров и не
регулировочное кольцо в направлении (b).
пытайтесь их открыть.
z Не подвергайте амортизаторы
воздействию открытого огня или нагреву
(a)
от иного источника тепла. Это может
(b)
привести к взрыву узла вследствие
1
чрезмерного давления газа.
z Никоим образом не деформируйте и не
повреждайте цилиндры. Повреждение
цилиндров приведет к снижению
характеристик демпфирования.
1. Регулировочное кольцо предварительного
натяга пружины
30

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Контрольные функции
Предварительная натяжка пружин:
Предварительная натяжка пружин:
Минимальная (слабая):
Минимальная (слабая):
1
1
Стандартное положение:
Стандартное положение:
1
1 (Для ЕВРОПЫ)
Максимальная (сильная):
3 (Для РОССИИ)
5
Максимальная (сильная):
5
XSU14321
Регулировка предварительной
Задние торсионные пружины
XWS00751
натяжки пружин центрального
амортизатора и задних торсионных
ОСТОРОЖНО
пружин
Величины предварительной натяжки левой
Предварительная натяжка пружин
и правой пружин должны быть
производится поворотом регулировочного
одинаковыми. Различие в их регулировке
кольца на центральном амортизаторе и
может привести к плохой управляемости и
регуляторами на задних торсионных
потере устойчивости снегохода.
пружинах. Предварительная натяжка пружин
Для увеличения предварительной натяжки
проводится следующим образом.
пружин и, соответственно, жесткости
поверните регулятор в направлении (a). Для
Центральный амортизатор
уменьшения предварительной натяжки
Для увеличения предварительной натяжки
пружин и, соответственно, жесткости
пружин и, соответственно, жесткости
поверните регулятор в направлении (b).
поверните регулировочное кольцо в
направлении (a). Для уменьшения
предварительной натяжки пружин и,
соответственно, жесткости поверните
регулировочное кольцо в направлении (b).
(a)
(b)
(b)
1
1
(a)
1. Регулятор предварительного натяжения
пружин
Предварительная натяжка пружин:
Минимальная (слабая):
1. Регулировочное кольцо предварительного
S
натяга пружины
Стандартное положение:
S
Максимальная (сильная):
H
31

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Контрольные функции
XSU13114
Предварительная натяжка пружин*:
Регулировка предварительной
Минимальная (слабая):
натяжки пружин удлинителя салазок
13 мм (0.51 дюйм)
XWS00751
Стандартное положение:
ОСТОРОЖНО
13 мм (0.51 дюйм)
Величины предварительной натяжки левой
Максимальная (сильная):
и правой пружин должны быть
15 мм (0.59 дюйм)
* При каждом полном повороте
одинаковыми. Различие в их регулировке
регулировочной гайки расстояние A
может привести к плохой управляемости и
изменяется на 1.25 мм (0.05 дюйма).
потере устойчивости снегохода.
Предварительная натяжка пружин удлинителя
салазок производится поворотом
регулировочных гаек.
Для увеличения предварительной натяжки
пружин поверните регулировочную гайку в
направлении (a). Для уменьшения
предварительной натяжки пружин поверните
регулировочную гайку в направлении (b).
2
(a)
1
(b)
1. Регулировочная гайка предварительного
натяга пружины
2. Расстояние A
ПРИМЕЧАНИЕ
Величина предварительной натяжки пружин
определяется путем замера расстояния A (см.
рисунок). Чем больше расстояние A, тем
больше предварительная натяжка пружин; чем
меньше расстояние A, тем меньше
предварительная натяжка.
32

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Предэксплуатационные проверки
XSU11072
Перед каждым использованием проверяйте ваше транспортное средство, чтобы убедиться в
безопасности условий эксплуатации. Всегда следуйте процедурам и планам осмотра и
технического обслуживания, приведенным в руководстве пользователя.
XWS00192
ОСТОРОЖНО
При отсутствии должной проверки или обслуживания транспортного средства
повышается вероятность несчастного случая или повреждения оборудования. Не
эксплуатируйте транспортное средство в случае обнаружения какой-либо проблемы. Если
проблему нельзя устранить, выполнив описанные в этом руководстве процедуры,
обратитесь для осмотра транспортного средства к дилеру фирмы Yamaha.
XSU11082
Перечень предэксплуатационных проверок
КОМПОНЕНТ
ПРОВЕРКИ
СТРАНИЦА
Проверить уровень топлива.
Топливо
Добавить, если требуется.
28
Проверить топливопровод на утечки.
Проверить уровень масла в двигателе.
Если потребуется, добавить масла до указанного
Моторное масло
55
уровня.
Проверить снегоход на утечки масла.
Проверить уровень охлаждающей жидкости.
Охлаждающая жидкость
60
Добавить если потребуется.
Проверить на износ и наличие повреждений.
Клиновой ремень
62
В случае необходимости замените.
Убедитесь в том , что кожух привода установлен
надежно .
Кожух привода
24
Проверьте крепления кожуха на отсутствие
повреждений.
Проверить работу.
Если ощущается мягкость или излишний свободный
ход, прокачайте гидравлическую систему на
станции дилера Yamaha.
Проверить тормозные колодки на износ.
Тормоз
В случае необходимости замените.
66
Проверить уровень жидкости в главном тормозном
цилиндре.
Если потребуется, добавить рекомендованную
тормозную жидкость до указанного уровня.
Проверить гидравлическую систему на утечки.
Всегда следите за тем , чтобы под фильтрующим
Воздушный фильтр
элементом воздушного фильтра не было снега.
54
Если необходимо , счистить снег.
Комплект инструментов и
Проверьте правильность размещения.
50, 50
рекомендуемое оборудование
Капот и крышки
Убедиться, что капот и крышки прочно закреплены.
50
33

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Предэксплуатационные проверки
КОМПОНЕНТ
ПРОВЕРКИ
СТРАНИЦА
Проверить на износ и наличие повреждений.
Лыжи и полозья
Если необходимо , заменить лыжи или полозья на
69
станции дилера Yamaha.
Проверить провисание.
При необходимости отрегулировать.
Приводная гусеница
Проверить на износ и наличие повреждений.
71
Если необходимо , заменить гусеницу на станции
дилера Yamaha .
Проверить на износ и наличие повреждений.
Направляющие гусеницы
Если необходимо , заменить направляющие
71
гусеницы на станции дилера Yamaha.
Рулевое управление
Проверить на чрезмерный свободный ход.
70
Проверить на наличие повреждений .
Ремень
41
В случае необходимости замените.
Фонари , сигналы,
Проверить работу.
21 , 20, 75 , 76
переключатели
Исправить , если необходимо.
Убедиться, что он перемещается плавно , а после
Рычаг дроссельной заслонки
отпускания пружина возвращает его в исходное
13
положение.
Система блокировки
Проверьте действие T.O.R .S.
дроссельной заслонки
При неисправности системы обратитесь к дилеру
53
(T.O.R.S.)
фирмы Yamaha для проверки снегохода.
34

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Эксплуатация
XSU14632
отключится, чтобы предотвратить перегрев.
После отключения двигатель может быть
Внимательно прочтите руководство
запущен.
пользователя, чтобы понять назначение всех
XSU11304
органов управления. Если непонятен принцип
Пуск двигателя
действия или его назначение, обратитесь к
1.
Включите стояночный тормоз.
вашему дилеру фирмы Yamaha.
XWS00832
ОСТОРОЖНО
z Недостаточное знание органов
управления может привести к потере
управления, что, в свою очередь, может
стать причиной аварии или травмы.
z Запуск двигателя при температуре ниже
минус 30 °C не гарантируется.
z Возможность экстренного запуска
двигателя вручную не предусмотрена.
2.
Убедитесь, что выключатель двигателя
XSU13213
находится в рабочем положении. При
выключенном выключателе двигателя
ПРИМЕЧАНИЕ
стартер не работает.
Данная модель оборудована:
z
переключателем давления моторного масла,
1
который останавливает двигатель при
2
обнаружении падения давления масла. Для
запуска двигателя после его остановки
системой необходимо установить снегоход
на ровную поверхность и повернуть ключ
сначала в положение выключения, а потом в
положение включения. В противном случае
двигатель не запустится, даже если при
1.
Рабочее положение
повороте ключа будет слышен звук его
2.
Выключенное положение
работы. Если двигатель не запустится или
снова остановится, необходимо обратиться
3.
Установите главный выключатель в
к дилеру Yamaha для осмотра снегохода.
исходное положение и отпустите его при
z
системой предотвращения перегрева
запуске двигателя. ВНИМАНИЕ: Сразу
двигателя при работе на холостом ходу.
после пуска двигателя отпустите
Если двигатель работает на холостом ходу в
переключатель. Если двигатель не
течение 3 минут или более, а температура
запускается, отпустите переключатель
охлаждающей жидкости превысила 100 °C
и через несколько секунд повторите
(212 °F), двигатель автоматически
попытку. Чтобы не разрядилась
аккумуляторная батарея, попытки
35

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Эксплуатация
пуска должны быть как можно короче.
0-160 км (0-100 миль)
Не включайте стартер более чем на 10
Не допускайте длительной работы двигателя с
секунд. [XCS00332]
частотой выше 6000 об/мин.
160-500 км (100-300 миль)
Не допускайте длительной работы двигателя с
1
частотой выше 8000 об/мин.
500 км (300 миль) и более
Снегоход можно эксплуатировать в обычном
режиме.
XCS00341
ВНИМАНИЕ
z После 800 км (500 миль) пробега
необходимо заменить моторное масло и
1.
Запуск
фильтрующий элемент масляного
4.
Прогрейте двигатель, пока он не начнет
фильтра.
плавно работать.
z Если в период обкатки двигателя
5.
Перед эксплуатацией убедитесь, что
возникнет какая-либо неисправность
индикаторная лампа низкой температуры
двигателя, немедленно обратитесь к
охлаждающей жидкости погасла.
дилеру фирмы Yamaha для технического
(Подробная информация об
осмотра снегохода.
индикаторной лампе приведена на стр.
XSU12626
15.)
Вождение снегохода
XSU11311
Обкатка
Изучение возможностей снегохода
Важнейший этап эксплуатации Вашего
XWS00212
снегохода - первые 500 км (300 миль) пробега.
ОСТОРОЖНО
Внимательно прочитайте следующую
Чтобы избежать тяжелой травмы или
информацию.
гибели:
Так как на Вашем снегоходе установлен
z Во время работы держите обе руки на
совершенно новый двигатель, не подвергайте
руле.
его избыточной нагрузке на первых 500 км
z Никогда не снимайте ноги с подножек.
(300 миль) пробега. Различные детали
z Не разгоняйтесь до большой скорости и
двигателя прирабатываются и приобретают
не совершайте сложные маневры, пока
надлежащий рабочий зазор. Во время обкатки
полностью не ознакомитесь с вашим
не держите дроссельную заслонку открытой в
снегоходом и всеми органами
течение длительного времени и не допускайте
управления.
других условий, которые могут привести к
Снегоход является транспортным средством,
перегреву двигателя.
при управлении которым водитель должен
Первое использование Вашего
действовать активно. При вождении снегохода
снегохода
и совершении маневров наибольшее значение
Запустите двигатель и дайте ему поработать на
имеют положение водителя и его умение
холостом ходу в течение 15 минут.
сохранять равновесие.
36

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Эксплуатация
Навыки управления снегоходом
средств. Здесь и до перехода к вождению по
приобретаются на практике с течением
более сложному рельефу необходимо освоить
времени. Как следует овладейте основами
управление дроссельной заслонкой и
техники вождения, прежде чем пробовать
тормозом, а также освоить технику поворотов.
совершать более сложные маневры.
Для пуска двигателя поставьте снегоход на
Вождение снегохода может быть очень
стояночный тормоз и выполните инструкции,
увлекательным занятием, доставляющим
приведенные на стр. 35. После прогрева
огромное удовольствие на протяжении
двигателя можно приступать к вождению
длительного времени. Тем не менее, очень
снегохода.
важно ознакомиться с управлением
Начало движения и набор скорости
снегоходом, чтобы достичь того уровня
1.
Когда двигатель работает на холостых
мастерства, который делает вождение
оборотах, выключите стояночный тормоз.
безопасным. Перед эксплуатацией снегохода
2.
Медленно и плавно нажимайте на рычаг
внимательно прочитайте настоящее
дроссельной заслонки. Включится
руководство пользователя до конца и уясните
сцепление, снегоход тронется с места и
назначение и работу органов управления.
начнет ускоряться. ОСТОРОЖНО! Не
Уделите особое внимание информации по
разрешайте никому стоять за
обеспечению безопасности, приведенной на
снегоходом при включении двигателя.
стр. 8.
Вылетевшие из-под гусеницы
Пожалуйста, прочтите все предупреждающие
сломанный трак, крепежные детали
надписи на наклейках на корпусе снегохода.
трака или обломки представляют
Обучение вождению снегохода
потенциальную опасность для стоящих
Перед каждой поездкой проводите проверки,
рядом людей. [XWS00691]
перечисленные на стр. 33. Незначительное
Торможение
время, потраченное на контроль технического
XWS00221
состояния снегохода, будет вознаграждено
ОСТОРОЖНО
дополнительной безопасностью и
z Многие поверхности, такие, как лед и
повышенной надежностью машины. Всегда
плотно утрамбованный снег,
надевайте соответствующую одежду, которая
увеличивают тормозной путь. Будьте
не только не даст Вам замерзнуть, но и
начеку, планируйте торможение
защитит от травм в аварийных ситуациях.
заблаговременно и начинайте снижать
Начинайте овладевать навыками вождения на
скорость заранее.
малой скорости, даже если Вы опытный
z Неправильное пользование тормозом
водитель. Переходите на более высокие
может привести к утрате приводной
скорости движения только после того, как
гусеницей сцепления с поверхностью,
изучите все особенности управления
потере управления и увеличению
снегоходом и его эксплуатационные
вероятности аварии.
характеристики.
Начинающим водителям освоение снегохода
Для сброса скорости или остановки отпустите
следует начинать на широкой и ровной
рычаг дроссельной заслонки и плавно—, не
поверхности. Убедитесь в отсутствии
резко нажмите на тормоз.
препятствий и движения других транспортных
37

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Эксплуатация
Повороты
Помните:
На большинстве заснеженных поверхностей
Не разгоняйтесь до большой скорости, пока
ключом к правильному выполнению
полностью не освоите управление снегоходом.
поворотов является своего рода “язык тела”.
Движение вверх по склону
По мере приближения к дуге поворота
XWS00232
снижайте скорость и начинайте поворачивать
ОСТОРОЖНО
руль в нужном направлении. Одновременно
Езда на склонах без использования
переносите вес тела на подножку,
соответствующих методов может привести
обращенную внутрь поворота, и наклоняйте
к потере управления. Для снижения риска
верхнюю часть тела внутрь поворота.
несчастного случая следуйте этим
инструкциям. До тех пор, пока вы не
отработали навыки езды на пологих
склонах, не переходите на более крутые или
более сложные.
Вначале потренируйтесь на пологих склонах.
Только потом переходите на более крутые.
При приближении к холму увеличьте
скорость, а затем уменьшите открытие
дроссельной заслонки, чтобы предотвратить
Поупражняйтесь в выполнении данного
пробуксовку гусеницы. При подъеме очень
маневра на малой скорости на большой ровной
важно перенести вес тела вперед и не
площадке, лишенной препятствий.
отклоняться от этого положения на всем
Научившись выполнять повороты на малой
протяжении подъема. При подъеме по прямой
скорости, научитесь поворачивать на большей
это можно сделать, просто подавшись вперед,
скорости и по более крутой дуге. При
а на более крутых склонах - привстав на
выполнении более крутых и более скоростных
подножках и наклонившись над рулем. (См.
поворотов наклоняйтесь сильнее.
также “Пересечение склона”.)
Ошибки в технике вождения, например,
резкие движения рычагом дроссельной
заслонки, резкое торможение, неправильное
перемещение центра тяжести тела или
слишком большая скорость для выбранной
крутизны поворота, могут привести к
опрокидыванию снегохода.
Если снегоход при повороте начинает
опрокидываться, то для восстановления
равновесия еще больше наклонитесь в сторону
поворота. При необходимости плавно
При въезде на вершину холма снижайте
отпускайте рычаг дроссельной заслонки или
скорость и будьте готовы среагировать на
выворачивайте руль в сторону,
препятствия, ямы, другие транспортные
противоположную повороту.
средства или людей, которые могут оказаться
38

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Эксплуатация
на другой стороне. Если дальнейшее движение
Пересечение склона
XWS00252
вверх по склону невозможно, не газуйте.
Заглушите двигатель и включите стояночный
ОСТОРОЖНО
тормоз. После этого возьмитесь за заднюю
Езда на откосах склонов (“косогорах”) без
часть снегохода и разверните его обратно к
использования соответствующих методов
подножию холма. Когда снегоход направлен к
может привести к переворачиванию или
подножию, садитесь на него со стороны
потере управления. Для снижения риска
вершины холма. Запустите двигатель,
несчастного случая следуйте этим
выключите стояночный тормоз и начинайте
инструкциям. До тех пор, пока вы не
спуск.
отработали навыки езды на пологих
склонах, не переходите на более крутые или
Движение вниз по склону
более сложные.
XWS00241
ОСТОРОЖНО
При пересечении склона необходимо
Во время спуска будьте особенно
правильно распределять свой вес для
осторожны при пользовании тормозом.
удержания равновесия. Во время движения
Чрезмерное торможение приведет к
поперек склона наклоняйтесь таким образом,
блокировке приводной гусеницы и потере
чтобы сместить центр тяжести тела к вершине
управления.
холма. Рекомендуется опереться коленом
ноги, расположенной ближе к подножию
При спуске с холма скорость должна быть
холма, на сиденье, а стопой ноги,
минимальной. Рычаг дроссельной заслонки
находящейся ближе к вершине, на подножку.
должен находиться в положении,
Такое положение позволит легче управлять
обеспечивающем только сцепление. Это
весом тела.
позволит использовать компрессию двигателя
для замедления движения снегохода и
предотвращения свободного скатывания
машины под уклон. Кроме этого, почаще и с
небольшим усилием нажимайте на тормоз.
Снег и лед - скользкие поверхности, поэтому
будьте готовы к тому, что снегоход может
начать соскальзывать боком вниз по склону. В
этом случае, если на пути нет препятствий,
поверните руль в направлении скольжения.
Восстановив равновесие, постепенно
поворачивайте руль в направлении
первоначального движения.
39

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Эксплуатация
Если снегоход начнет заваливаться набок, то
z Грязи
для восстановления равновесия направьте его
z Песку
чуть вниз по склону. ОСТОРОЖНО! Если не
z Камням
удается сохранить равновесие и снегоход
z Траве
начинает опрокидываться, немедленно
z Голой мостовой
соскочите с машины в сторону вершины
Кроме того, во избежание преждевременного
холма, чтобы избежать повреждения или не
износа ходовой части (приводной гусеницы и
попасть под перевернувшийся снегоход.
направляющих гусеницы), избегайте
[XWS00262]
движения по:
z Ледяной корке
Лед или обледеневшая поверхность
z Снегу, перемешанному с большим
XWS00271
количеством грязи и песка
ОСТОРОЖНО
Все вышеперечисленные случаи отличает одно
Двигайтесь по льду или обледеневшей
общее свойство, касающееся ходовой части
поверхности медленно и осторожно.
(приводной гусеницы и направляющих
Избегайте резких ускорений, поворотов и
гусеницы): малая смазочная способность или
торможений. Управляемость снегохода в
полное ее отсутствие. Приводная гусеница и
этом случае минимальна, и постоянно
все системы ее направляющих требуют
существует опасность неуправляемого
наличия слоя смазки (снега или воды) между
вращения.
направляющими гусеницы и траками. При
Движение по льду или обледеневшим
отсутствии смазки направляющие гусеницы
поверхностям может быть очень опасным.
быстро истираются, а иногда буквально
Сила сцепления с поверхностью, необходимая
расплавляются, что приводит к повреждению
для поворота, торможения или начала
или выходу из строя приводной гусеницы.
движения в этом случае намного меньше, чем
Кроме того, в подобных условиях становится
на снегу.
опасной поломка таких деталей, как цапфы,
штифты, грунтозацепы и пр.
Плотный снежный покров
XWS00281
Движение по утрамбованному снегу может
ОСТОРОЖНО
оказаться сложнее движения по свежему
Повреждение или отказ приводной
снегу, поскольку лыжи и приводная гусеница
гусеницы может привести к потере
частично теряют силу сцепления с покровом.
способности к торможению и управления
Избегайте резких ускорений, поворотов и
снегоходом, что может стать причиной
торможений.
аварии.
Движение по другим поверхностям
z Перед каждой поездкой проверяйте
Избегайте движения на снегоходе по
приводную гусеницу на предмет
поверхностям, отличным от снега и льда.
повреждений и неправильной
Движение по иным поверхностям приводит к
регулировки.
повреждению или быстрому износу полозьев,
z При обнаружении повреждения
приводной гусеницы, направляющих
приводной гусеницы не ездите на
гусеницы и ведущих звездочек. Ни при каких
снегоходе.
обстоятельствах не допускается движение по:
40

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Эксплуатация
XCS00351
Движение по снежной целине
ВНИМАНИЕ
Избегайте движения по снежной целине, пока
Чаще ездите по свежему снегу. Движение по
глубина снежного покрова не станет
льду или плотно утрамбованному снегу
достаточной. Для создания надежной общей
вызывает быстрый износ направляющих
основы, покрывающей препятствия (камни,
гусеницы.
бревна и т. п.), обычно требуется снежный
покров толщиной около метра. Если толщина
XSU11351
снежного покрова недостаточна, оставайтесь
Увеличение срока службы
на накатанной колее, чтобы избежать
приводной гусеницы
повреждения приводной гусеницы от удара о
Рекомендации
скрытое препятствие.
Натяжение гусеницы
Шипованная гусеница
Во время обкатки новая приводная гусеница
Как правило, после установки шипов срок
имеет тенденцию быстро растягиваться из-за
службы гусеницы сокращается. Сверление
приработки звеньев. Почаще проверяйте и
отверстий под шипы нарушает целостность
регулируйте натяжение и расположение
внутренних волокон, что ослабляет материал
гусеницы. (Операции регулировки описаны на
гусеницы. Не разгоняйтесь с шипованной
стр. 71.) Ослабшая гусеница может
гусеницей до больших скоростей. Шипы могут
проскальзывать, соскочить с направляющих
зацепиться за какой-нибудь предмет и
или зацепиться за детали подвески и вызвать
выскочить из гусеницы, оставляя разрывы или
серьезную поломку. Не перетягивайте
повреждения вокруг уже ослабленной
гусеницу — это может привести к увеличению
области. Для уменьшения возможных
трения между гусеницей и направляющими и,
повреждений проконсультируйтесь с
как результат, ускоренному износу обоих
производителем шипов по вопросам их
элементов конструкции. Это также может
установки и распределения по поверхности
вызвать избыточную нагрузку на детали
гусеницы.
подвески и привести к их поломке.
Специалисты фирмы Yamaha не
Минимальный снежный покров
рекомендуют устанавливать на гусеницу
Приводная гусеница и ее направляющие
шипы.
смазываются и охлаждаются снегом и водой.
XSU11361
Для предотвращения перегрева гусеницы и
Ремень
направляющих избегайте длительного
Ремнем для облегчения управлением
движения на высокой скорости по таким
снегоходом при пересечении склонов должны
поверхностям, как обледенелые колеи,
пользоваться только опытные водители.
замерзшие озера и реки, имеющие
минимальный снежный покров.
Перегревшийся трак становится менее
прочным, что может вызвать его повреждение
и разрушение.
41

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Эксплуатация
XSU12577
Управление снегоходом
1
XWS00301
ОСТОРОЖНО
Прежде чем приступать к вождению
снегохода, внимательно прочтите разделы
“ПРАВИЛА БЕЗОПАСНОСТИ” на стр. 8 и
“Вождение снегохода” на стр. 36.
XWS00632
ОСТОРОЖНО
1. Ремень
z
Перед переключением передачи рычаг
XWS00291
дроссельной заслонки должен быть
ОСТОРОЖНО
полностью отпущен, а снегоход
Неправильное пользование ремнем,
неподвижен.
закрепленным на рулевой колонке, может
z
Рычаг переключения передач необходимо
стать причиной тяжелой травмы или
поворачивать до тех пор, пока он
смерти.
окончательно не встанет в положение
z
Используйте ремень только как предмет,
“D”, “R” или “L” и только при работе
за который может держаться водитель
двигателя на холостых оборотах.
при необходимости смещения веса тела
z
При установке рычага переключения
по направлению к вершине холма для
передач в положение “L” скорость не
сохранения равновесия при пересечении
должна превышать 80 км/ч (50 миль/ч).
склона. Пересекать склоны такой
z
Прежде чем дать задний ход, убедитесь в
крутизны, при которой необходимо
отсутствии сзади каких-либо
пользоваться ремнем, должны только
препятствий. При движении смотрите
опытные водители.
назад.
z
Правой рукой держитесь за рукоятку
z
При движении задним ходом сбавьте
руля для изменения направления
скорость и избегайте резких поворотов.
движения, а левой возьмитесь за ремень,
чтобы сместить вес тела к вершине холма
ПРИМЕЧАНИЕ
для удержания равновесия при
Перед началом движения хорошо прогрейте
пересечении склона.
двигатель.
z
При использовании ремня двигайтесь на
1.
Пока двигатель работает на холостых
снегоходе осторожно. В тот момент, когда
оборотах, выберите направление
Вы держитесь одной рукой за ремень,
движения (“D”, “R” или “L”), потянув
резко не разгоняйтесь и не тормозите.
рычаг переключения передач, повернув
z
Не пользуйтесь ремнем для упрощения
его в нужное положение, а затем
подъема опрокинувшегося снегохода.
отпустив. ВНИМАНИЕ: Не
z
Не используйте ремень для крепления
переключайтесь с переднего хода на
грузов и аксессуаров.
задний или наоборот во время
42

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Эксплуатация
XSU11412
движения снегохода, так как это может
Остановка двигателя
привести к поломке цепи привода.

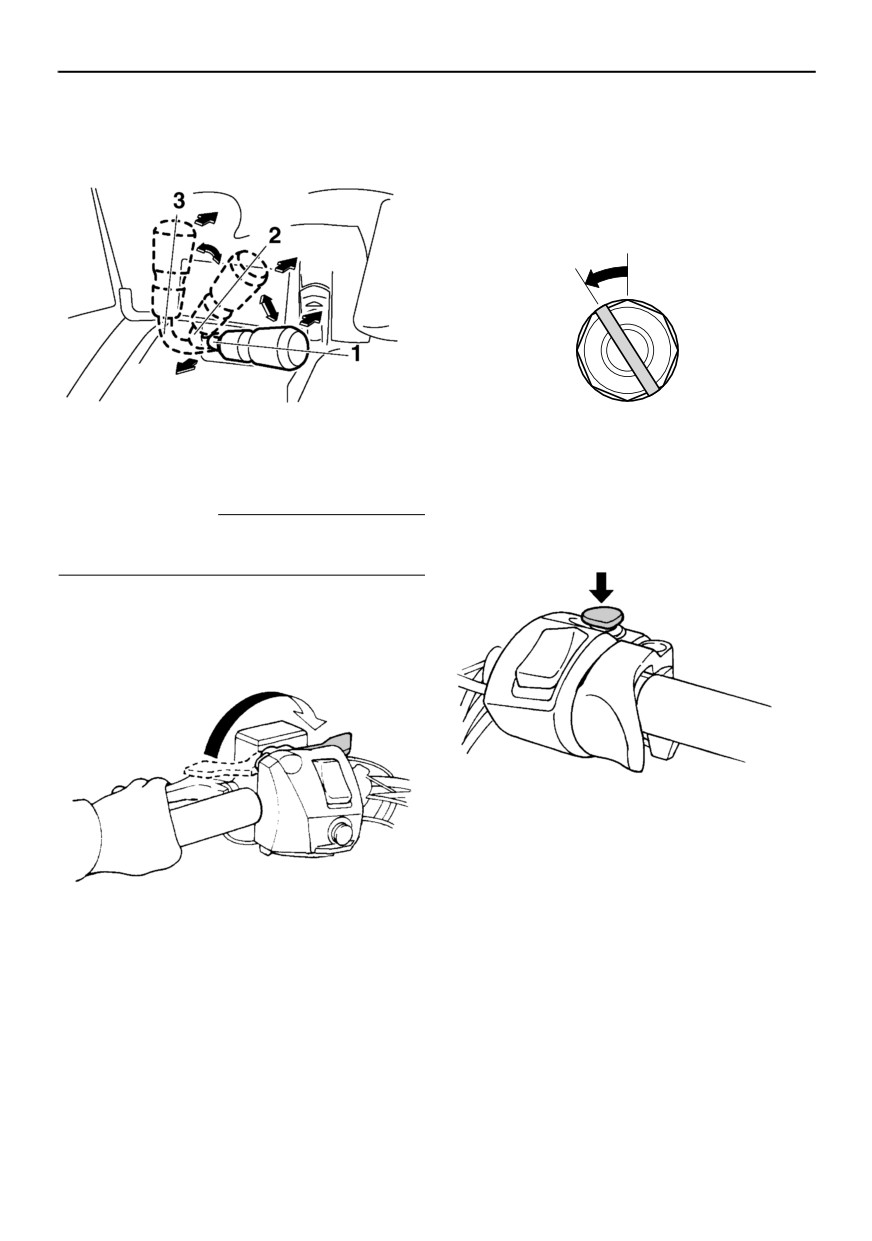

z Для остановки двигателя поверните главный
[XCS00743]
переключатель в положение выключения.
1
1.
“D” Передний ход (вперед)
2.
“R” Задний ход
1. Выкл.
3.
“L” Тихий ход ( вперед )
z Для остановки двигателя в экстренной
ситуации нажмите кнопку выключателя
ПРИМЕЧАНИЕ
Когда установлена передача заднего хода,
двигателя.
раздается сигнал зуммера заднего хода.
2.
Выключите стояночный тормоз,
переместив рычаг стояночного тормоза
вправо.
XSU11431
Транспортировка
При перевозке снегохода в трейлере или на
грузовике соблюдайте следующие
рекомендации, которые помогут уберечь
3.
Медленно надавите на рычаг дроссельной
снегоход от повреждений:
заслонки, чтобы тронуться с места.
z В случае транспортировки снегохода в
4.
Поворачивайте руль для движения в
открытом прицепе или открытом кузове
нужном направлении.
грузовика накройте снегоход чехлом. Для
5.
Для остановки снегохода нажмите на
этого лучше всего использовать чехол,
рычаг тормоза.
специально предназначенный для данной
6.
Включите стояночный тормоз,
модели снегохода. Это предотвратит
переместив рычаг стояночного тормоза
попадание посторонних предметов в
влево.
43

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Эксплуатация
вентиляционные отверстия и защитит
поверхность снегохода от повреждений
дорожным мусором и камнями.
z В случае транспортировки снегохода в
открытом прицепе или открытом кузове
грузовика по дороге, обработанной солью,
покройте металлические детали подвески
тонким слоем масла или другого средства
защиты от коррозии. Это защитит детали
снегохода от коррозии. По прибытии на
место обязательно протрите снегоход,
чтобы удалить налет соли.
44

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
XSU11453
Периодический осмотр, регулировка и смазка снегохода обеспечат наилучшие показатели по его
безопасности и эффективности эксплуатации. Безопасность является обязательным условием
для владельца/водителя транспортного средства. Наиболее важные узлы, требующие осмотра,
регулировки и смазки, описаны на следующих страницах.
XWS00342
ОСТОРОЖНО
Неправильное содержание или техническое обслуживание снегохода может увеличить
риск вашей травмы или гибели при эксплуатации или использовании снегохода. Если Вы
не овладели технологией обслуживания снегохода, обратитесь к дилеру фирмы Yamaha
для обслуживания.
XWS00701
ОСТОРОЖНО
При выполнении технического обслуживания выключите двигатель, если не указано
иначе.
z В работающем двигателе имеются движущиеся элементы, в которые могут попасть
части тела или одежда, и электрические компоненты, которые могут стать причиной
электрических ударов или пожаров.
z Работа двигателя в ходе обслуживания может привести к травме глаз, ожогам, пожару
или отравлению угарным газом и, возможно, к гибели. Более подробная информация об
угарном газе приведена на стр. 8.
XWS00791
ОСТОРОЖНО
Во время эксплуатации тормозные диски, суппорты и накладки могут сильно нагреваться.
Во избежание возможных ожогов дождитесь охлаждения компонентов тормозной системы,
прежде чем прикасаться к ним.
Обслуживание, замена или ремонт систем и устройств контроля выхлопа может
выполняться любым специалистом или мастерской, прошедшей соответствующую
сертификацию (если применимо).
Надлежащее периодическое техническое обслуживание снегохода является важным для
приятного использования в течение длительного времени. Особенно важным является
обслуживание системы контроля выхлопа. Эта система не только обеспечивает чистый воздух,
но также играет важную роль в поддержании надлежащей работы двигателя и развитии им
максимальной мощности. В следующих таблицах периодического технического обслуживания
действия по обслуживанию системы контроля выхлопа объединены отдельно. Для проведения
этих работ требуются специальные данные, знания и оборудование. Дилеры Yamaha проходят
соответствующее обучение и располагают необходимым оборудованием для выполнения
подобных работ по обслуживанию.
45

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
XSU11462
Карта периодического технического обслуживания для системы
контроля выхлопа
Техническое обслуживание элементов, отмеченных звездочками, должно производиться
дилером фирмы Yamaha, так как для этого требуются специальные инструменты, данные и
технический опыт.
ПЕРВОНАЧАЛЬНЫЕ
ВСЕ
Каждый
1 месяц
сезон
КОМПОНЕНТ
ДЕЙСТВИЯ
СТРАНИЦА
или 800 км
или
( 500 миль )
4000 км
(40 часов)
(2500 миль)
(200 часов)
Проверить состояние.
Отрегулировать зазор и
Свечи зажигания
очистить.
51
В случае необходимости
замените.
Проверьте и отрегулируйте
Каждые 40000 км ( 25000
Клапанный зазор
зазор клапанов при холодном
55
миль)
двигателе.
Проверить вентиляционный
шланг на наличие трещин и
Система вентиляции
повреждений.
картера
В случае необходимости
замените.
Проверить топливный шланг на
наличие трещин и
Топливопровод
повреждений.
В случае необходимости
замените.
Проверьте синхронизацию .
Впрыск топлива
При необходимости
отрегулировать.
Проверить на утечки.
*
Система выпуска
При необходимости затянуть
или заменить прокладку.
46

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
XSU11566
Карта общего технического обслуживания и смазки
ПЕРВОНАЧАЛЬНЫЕ
ВСЕ
Каждый
1 месяц
сезон
КОМПОНЕНТ
ДЕЙСТВИЯ
СТРАНИЦА
или 800 км
или
( 500 миль )
4000 км
(40 часов)
(2500 миль)
(200 часов)
Замените ( перед сливом
Моторное масло
55
прогреть двигатель).
Каждые
Патрон масляного
20000 км
Замените.
55
фильтра двигателя
( 12000
миль)
Проверить уровень
охлаждающей жидкости .
Система охлаждения
60
При необходимости стравить
воздух из системы охлаждения.
Проверить включение и
скорость переключения
передач.
При любом изменении
При необходимости
высоты над уровнем
отрегулировать.
моря.
Проверить шкивы на износ и
наличие повреждений.
Первичное и
Проверить пригрузы/ролики и
вторичное
втулки на износ — для
зацепление
первичного.
Проверить контактные
башмаки/втулки на износ — для
вторичного .
В случае необходимости
замените.
Смазать рекомендуемой
смазкой.
После первых 500 км
Проверить провисание цепи.
( 300 миль) и далее
Приводная цепь
При необходимости
64
каждые 800 км ( 500
отрегулировать.
миль).
Масло для
Проверить уровень масла.
64
приводной цепи
Заменить.
64
Рычаг
Смажьте рекомендуемой
*
переключения
смазкой.
передач
47

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
ПЕРВОНАЧАЛЬНЫЕ
ВСЕ
Каждый
1 месяц
сезон
КОМПОНЕНТ
ДЕЙСТВИЯ
СТРАНИЦА
или 800 км
или
( 500 миль )
4000 км
(40 часов)
(2500 миль)
(200 часов)
При необходимости
отрегулировать свободный ход
66
Тормоз и
и/или заменить колодки.
стояночный тормоз
См. ПРИМЕЧАНИЕ
Заменить тормозную жидкость .
66
после таблицы.
Проверить плавность хода.
Тросы управления
74
Смазать, если требуется.
Проверить на легкость
Установка дискового
свободного хода.
Каждые 1600 км ( 1000
тормоза
Смазать ось рекомендуемой
миль)
смазкой.
Проверить на износ и наличие
Обратная ведущая
повреждений.
69
звездочка
В случае необходимости
замените.
Проверить на износ и наличие
Направляющие
повреждений.
71
гусеницы
В случае необходимости
замените.
Проверить на износ и наличие
повреждений.
Лыжи и полозья
69
В случае необходимости
замените.
Проверить расхождение лыж .
Система рулевого
При необходимости
70
управления
отрегулировать.
Проверить люфты
Рулевые
подшипниковых узлов.
подшипники
Смазать рекомендуемой
смазкой.
Лыжи и передние
Смажьте рекомендуемой
74
амортизаторы
смазкой.
Смазать рекомендуемой
Компонент подвески
74
смазкой.
После первых 500 км
Проверить провисание.
( 300 миль) и далее
*
Приводная гусеница
При необходимости
71
каждые 800 км ( 500
отрегулировать.
миль).
Убедитесь, что все гайки , болты
Соединения и
и винты надежно затянуты.
76
крепежные детали
Затяните, если необходимо .
48

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
ПЕРВОНАЧАЛЬНЫЕ
ВСЕ
Каждый
1 месяц
сезон
КОМПОНЕНТ
ДЕЙСТВИЯ
СТРАНИЦА
или 800 км
или
( 500 миль )
4000 км
(40 часов)
(2500 миль)
(200 часов)
Аккумуляторная
• Проверить состояние.
*
76
батарея
• При необходимости зарядить.
ПРИМЕЧАНИЕ
Тормозная система:
z После снятия главного тормозного цилиндра и цилиндра суппорта всегда проверяйте
тормозную жидкость. Регулярно проверяйте уровень тормозной жидкости и добавляйте в
случае необходимости.
z Раз в два года меняйте масляные уплотнения главного тормозного цилиндра и цилиндра
суппорта.
z Каждые четыре года или при наличии трещин или повреждений заменяйте тормозной шланг.
49

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
XSU13471
z Фонарь
Комплект инструментов
z Рулон пластиковой ленты
Приведенная в настоящем руководстве
z Стальную проволоку
информация об обслуживании и входящие в
z Буксировочный трос
комплект инструменты помогут провести
z Клиновой ремень
профилактическое обслуживание и мелкий
z Электрические лампочки
ремонт. В то же время для надлежащего
При выезде на дальнее расстояние следует
выполнения определенных работ по
также взять с собой дополнительный запас
обслуживанию могут понадобиться
топлива.
дополнительные инструменты например,
XSU15020
динамометрический ключ.
Открытие и закрытие капота, а
также установка и снятие
правой боковой крышки
1
XWS00811
ОСТОРОЖНО
Перед началом эксплуатации убедитесь,
что капот и правая боковая крышка
надежно закрыты. Ослабленный капот или
крышка могут сдвинуться и привести к
потере управления.
1. Комплект инструментов
Капот
XCS00961
Открытие капота
ВНИМАНИЕ
Расцепите замки капота, а затем медленно
Перед запуском двигателя убедитесь в том,
поднимите капот вперед до упора.
что инструменты хорошо закреплены в
держателе.
ПРИМЕЧАНИЕ
Если нет динамометрического ключа,
1
необходимого для техобслуживания или
ремонта, обратитесь к дилеру фирмы Yamaha с
2
2
просьбой проверить и при необходимости
отрегулировать затяжку болтов и гаек.
XSU14231
Рекомендуемое оборудование
1. Капот
2. Замок капота
Желательно брать с собой запасные части и
другое необходимое оборудование во время
Закрытие капота
езды на снегоходе, чтобы при необходимости
Медленно опустите капот в изначальное
можно было выполнить мелкий ремонт.
положение, а затем закройте его замки.
Необходимо постоянно иметь при себе
следующее:
50

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
XCS01041
Правая боковая крышка
Чтобы снять правую боковую крышку
ВНИМАНИЕ
1.
Откройте капот. (См. приведенный выше
z Прежде чем закрыть капот и установить
порядок действий.)
правую боковую крышку, убедитесь, что
2.
Удалите болты, а затем снимите боковой
все кабели, провода и шланги проложены
бампер.
правильно.
z При установке правой боковой крышки
следует надежно затянуть болты и винты.
XSU11785
Проверка свечей зажигания
Свечи зажигания являются важными деталями
двигателя, проверка которых не представляет
1
2
сложности. Состояние свечей зажигания
обычно отражает состояние двигателя.
Проверьте окраску белого фарфорового
изолятора центрального электрода. В
1.
Болт
идеальном случае изолятор должен быть
2.
Боковой бампер
светло-коричневым, что свидетельствует о
3.
Отверните винты и болты, а затем
том, что двигатель снегохода работает
снимите правую боковую крышку.
нормально. Если цвет изолятора какой-либо
свечи явно отличается от указанного, то в
1
двигателе, возможно, имеется неисправность.
Например, очень белый изолятор
центрального электрода, вероятно, указывает
на утечку всасываемого воздуха в контуре
образования топливовоздушной смеси или на
неисправность карбюратора данного
цилиндра. Не пытайтесь самостоятельно
диагностировать неисправности такого рода.
2
3
2
Предоставьте снегоход дилеру фирмы Yamaha
1.
Правая боковая крышка
для технического осмотра и возможного
2.
Винт
ремонта.
3.
Болт
Необходимо периодически извлекать и
Чтобы установить правую боковую крышку
осматривать свечи зажигания, потому что от
1.
Установите правую боковую крышку на
нагрева и образования нагара происходит
прежнее место, а затем установите болты
постепенная эрозия и разрушение свечей. Если
и винты.
при необходимости замены Вы не
2.
Установите боковой бампер на место, а
располагаете свечой того же типа, обратитесь
затем установите болты.
к дилеру фирмы Yamaha.
3.
Закройте капот.
51

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
Рекомендуемая свеча зажигания:
Производитель:
NGK
Модель:
CR8E
XWS00711
ОСТОРОЖНО
В двигателе должны использоваться свеча
зажигания и колпачок свечи зажигания
только установленных типов. В противном
1. Искровой зазор свечи зажигания
случае T.O.R.S. не будет работать должным
2. Длина резьбовой части свечи зажигания
образом.
Перед установкой свечи всегда измеряйте
Длина резьбовой части у разных свечей
искровой зазор с помощью проволочного
зажигания различна. За длину резьбовой части
толщиномера и регулируйте его в
принимается расстояние от седла под
соответствии с указанным значением.
прокладку свечи до конца резьбы. Если длина
Искровой зазор свечи зажигания:
резьбовой части слишком велика, может
0.7-0.8 мм (0.028-0.031 дюйм)
произойти перегрев и поломка двигателя. Если
длина резьбовой части слишком мала,
При установке свечи всегда протирайте
возможно быстрое загрязнение свечи и
посадочную поверхность прокладки. Удаляйте
снижение эффективности работы двигателя.
с резьбы всю сажу и затягивайте свечу с
Кроме того, из-за слишком короткой резьбы на
указанным крутящим моментом.
ее открытом участке образуется нагар,
Крутящий момент затяжки свечи
приводящий к местному перегреву в камере
зажигания:
сгорания и повреждению резьбы. Всегда
13 Нм (1.3 м·кгс, 9.4 фут·фунт силы)
используйте свечи с указанной длиной
резьбовой части.
XCS00383
ВНИМАНИЕ
Длина резьбовой части свечи зажигания:
19.0 мм (0.75 дюйм)
Убедитесь, что колпачки свечей зажигания
плотно установлены по месту. В противном
случае колпачки могут быть повреждены
из-за вибрации двигателя.
XSU15030
Регулировка свободного хода
рычага дроссельной заслонки
1.
Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.
2.
Откройте капот.
3.
Ослабьте контргайку.
52

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
4.
Вращая регулировочный болт в ту или
z Не повышайте обороты двигателя до
другую сторону, установите требуемую
момента не включения сцепления.
величину свободного хода рычага
дроссельной заслонки.
1
2
3
Проверьте действие T.O.R.S.
1. Контргайка
1.
Запустите двигатель.
2. Регулировочный болт свободного хода
ПРИМЕЧАНИЕ
рычага дроссельной заслонки
См. раздел “Пуск двигателя” на стр. 35.
3. Свободный ход рычага дроссельной
заслонки
2.
Отведите ось поворота рычага
Свободный ход рычага дроссельной
дроссельной заслонки от выключателя
заслонки:
дроссельной заслонки, для чего поместите
2 .0-3.0 мм ( 0.08-0.12 дюйм)
большой палец (сверху) и указательный
палец (снизу) между осью поворота
5.
Затяните контргайку.
рычага дроссельной заслонки и нишей
6.
Закройте капот.
выключателя остановки двигателя.
XSU11864
Удерживая ось поворота указанным
Проверка системы блокировки
образом, постепенно надавливайте на
дроссельной заслонки
рычаг управления дроссельной заслонкой.
(T.O.R.S.)
XWS00353
ОСТОРОЖНО
При проверке системы T.O.R.S.
соблюдайте меры предосторожности, чтобы
не допустить перемещения снегохода, что, в
свою очередь, может стать причиной
несчастного случая:
z Перед проверкой системы T.O.R.S. при
выключенном двигателе убедитесь, что
рычаг дроссельной заслонки плавно
перемещается.
z Убедитесь, что включен стояночный
тормоз.
53

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
XSU15040
Проверка воздушного фильтра
После каждой поездки проверяйте, чтобы под
рамой фильтрующего элемента воздушного
фильтра не было снега. Кроме того, в
зависимости от условий движения может
потребоваться очистка от снега во время
поездки.
1.
Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.
2.
Откройте капот.
3.
Снимите крышку корпуса воздушного
фильтра, отстегнув крепления крышки
корпуса.
1
2
2
1.
Ось поворота рычага дроссельной заслонки
2.
Ниша выключателя двигателя
3.
Рычаг дроссельной заслонки
T.O.R.S. начнет работать, и частота
1.
Крышка корпуса воздушного фильтра
вращения двигателя будет
2.
Крепление крышки корпуса воздушного
поддерживаться в пределах скорости
фильтра
включения сцепления. (Скорость
4.
Поднимите раму фильтрующего элемента
включения сцепления см. на стр. 88.)
и проверьте фильтрующий элемент. Если
ОСТОРОЖНО! Если частота
под фильтрующим элементом имеется
вращения двигателя не уменьшается до
снег, снимите элемент, удалите снег и
скорости включения сцепления,
установите элемент на место.
выключите двигатель поворотом
главного переключателя в положение
выключения и обратитесь к дилеру
фирмы Yamaha. Эксплуатация
снегохода при неисправной системе
T.O.R.S. может стать причиной потери
управления. [XWS00363]
54

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
Поэтому на большой высоте над уровнем моря
ускорение и максимальная скорость будут
меньше.
Для преодоления последствий падения
мощности на больших высотах над уровнем
моря могут потребоваться различные
регулировки зубчатых колес приводной цепи и
клиноременной передачи, что поможет
избежать ухудшения рабочих характеристик и
ускоренного износа. Если Вы собираетесь
5.
Установите раму фильтрующего элемента
пользоваться снегоходом в местности, высота
воздушного фильтра в первоначальное
которой над уровнем моря отличается от
положение.
высоты района его приобретения, обязательно
6.
Установите крышку корпуса воздушного
проконсультируйтесь с дилером фирмы
фильтра, защелкнув крепления.
Yamaha. Он сообщит, требуются ли какие-
7.
Закройте капот.
либо регулировки для той высоты местности,
XSU11932
где Вы будете ездить на снегоходе.
Высокогорные наладочные
ВНИМАНИЕ: В случае эксплуатации
параметры
снегохода на высоте свыше 900 м (3000
Увеличение высоты местности над уровнем
футов) над уровнем моря нужно
моря уменьшает мощность бензинового
отрегулировать зубчатые колеса приводной
двигателя примерно на 3% на каждые 305 м
цепи и клиноременную передачу.
(1000 футов) подъема. Это связано с
Обратитесь к дилеру фирмы Yamaha. [XCS00432]
XSU11951
уменьшением плотности воздуха при
Клапанный зазор
увеличении высоты. Меньшая плотность
Клапанный зазор изменяется в процессе
воздуха означает снижение содержания
эксплуатации, что приводит к неправильному
кислорода, необходимого для сгорания
соотношению компонентов
топлива.
топливовоздушной смеси и/или шуму при
В Вашем снегоходе применена электронная
работе двигателя. Во избежание этого
система впрыска топлива, обеспечивающая
клапанный зазор должен регулироваться
оптимальное соотношение топливовоздушной
дилером фирмы Yamaha с периодичностью,
смеси, необходимое для двигателя. Поэтому
указанной в карте периодического
нет необходимости в регулировке системы
технического обслуживания.
впрыска топлива даже для эксплуатации в
XSU11979
условиях высокогорья.
Моторное масло и патрон
Помните:
масляного фильтра
Уменьшение плотности воздуха с
Проверяйте уровень моторного масла перед
увеличением высоты означает снижение
каждой поездкой. Кроме того, замена масла и
мощности двигателя даже при оптимальном
патрона масляного фильтра должна
соотношении топливовоздушной смеси.
проводиться с периодичностью, указанной в
карте периодического технического
обслуживания и смазки.
55















содержание      ..      1      2      3      ..
