Снегоход Ski-Doo REV G4, FREERIDE 137", FREERIDE 146". Руководство (2019 год) - часть 4





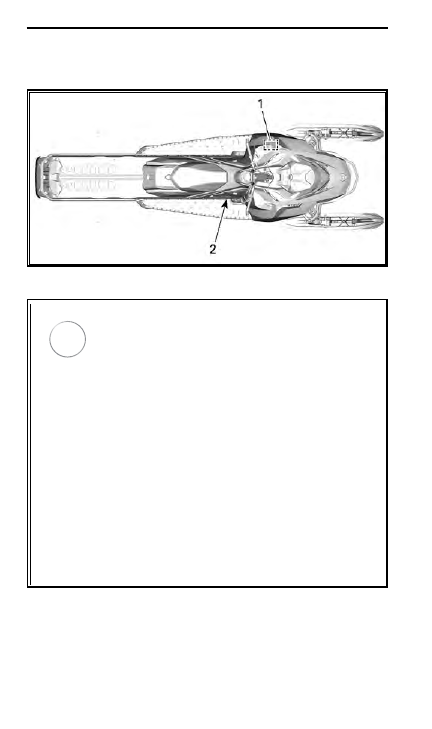

Наклейки соответствия

Наклейка соответствия EPA

ТИПОВОЙ ВАРИАНТ НАЙКЛЕЙКА СООТВЕТСТВИЯ 1 — В МОТОРНОМ

ОТСЕКЕ

ПРЕДУПРЕЖДАЮЩИЕ НАКЛЕЙКИ

63

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

Наклейка соответствия SSCC

Требования, касающиеся безопасности снегоходов, установлены

Комитетом по безопасности и сертификации снегоходов (SSCC),

членом которого является и компания BRP. Свидетельством того,

что ваш снегоход удовлетворяет этим стандартам безопасности,

является сертификационная наклейка, закрепленная на верти-

кальной стенке обтекателя по правому борту снегохода.
На наклейке указано, что независимая испытательная лаборато-

рия подтверждает полное соответствие снегохода требованиям

стандартов безопасности SSCC.

НАКЛЕЙКА 2

Наклейки с технической информацией

НА МАСЛЯНОМ РЕЗЕРВУАРЕ

ПРЕДУПРЕЖДАЮЩИЕ НАКЛЕЙКИ

66

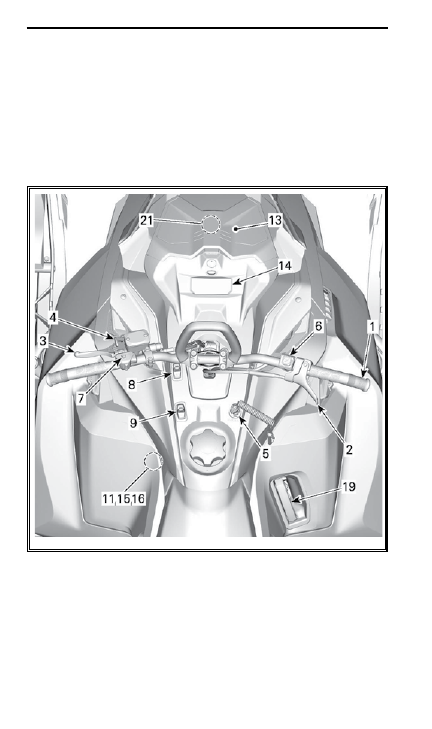

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ,

ОБОРУДОВАНИЕ

ПРИМЕЧАНИЕ:

 Ваша модель снегохода может не располагать

некоторыми функциональными возможностями или их наличие

может обуславливаться необходимостью установки дополнитель-

ного оборудования.

ПРИМЕЧАНИЕ:

 Некоторые предупреждающие наклейки не по-

казаны на рисунках. Для получения информации о предупре-

ждающих наклейках, расположенных на снегоходе, обратитесь

к разделу

ПРЕДУПРЕЖДАЮЩИЕ НАКЛЕЙКИ

.

520001496-102_a

67

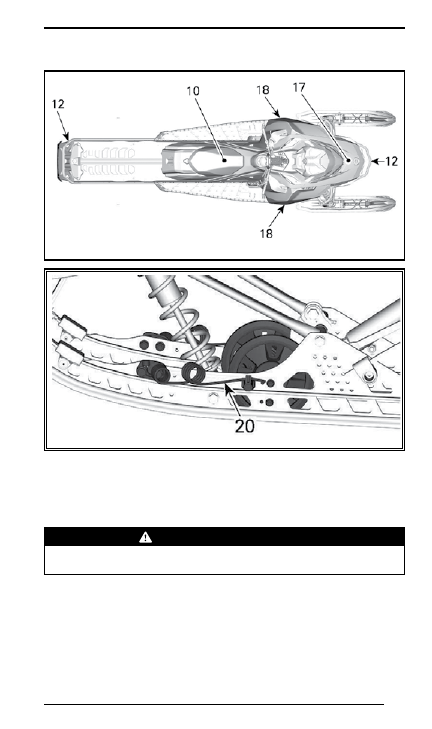

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

520001496-101_c

520001799-001_a

1) Руль

Руль  предназначен  для  управления  курсом  снегохода.  Когда

вы поворачиваете руль вправо или влево, в ту же сторону пово-

рачиваются и лыжи, соответственно, поворачивая вашу машину.

 ПРЕДОСТЕРЕЖЕНИЕ

Резкий поворот при движении задним ходом может приве-

сти к потере контроля над снегоходом.

68

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

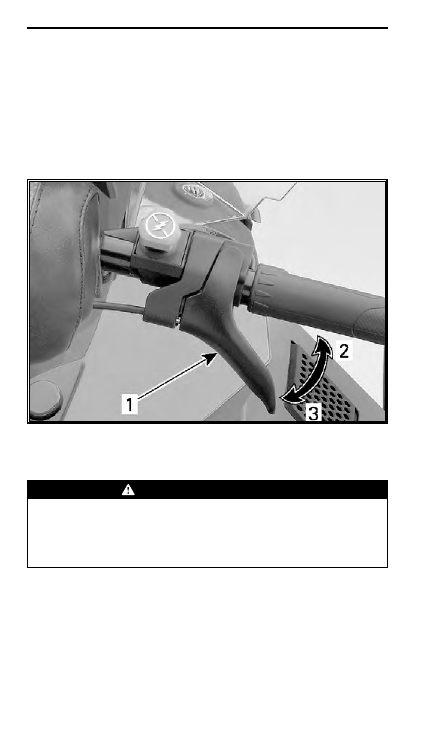

2) Рычаг дроссельной заслонки

Рычаг дроссельной заслонки располагается на правой стороне

руля.
Управление рычагом осуществляется большим пальцем. Нажатие

на рычаг дроссельной заслонки приводит к увеличению оборотов

двигателя. При полном отпускании рычага дроссельной заслонки

двигатель автоматически переходит в режим холостого хода.

ТИПОВОЙ ВАРИАНТ

1. Рычаг дроссельной заслонки

2. Ускорение

3. Замедление

 ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя проверьте работу рычага дроссель-

ной заслонки. Рычаг, отпущенный после нажатия, должен 

самостоятельно возвращаться в исходное положение. Экс-

плуатация снегохода с неисправным механизмом привода 

дросселя категорически запрещена.

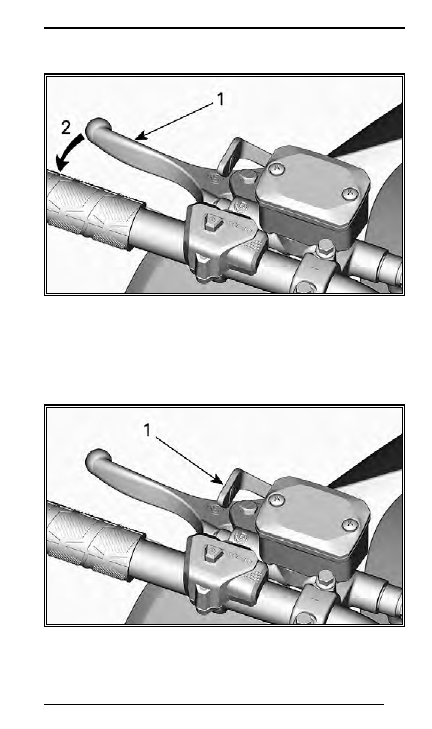

3) Рычаг тормоза

Рычаг тормоза располагается на левой стороне руля.
Нажатие на рычаг приводит в действие тормозной механизм.

При отпускании рычаг автоматически возвращается в исходное

положение. Эффективность торможения зависит от приложенно-

го к рычагу усилия, а также от характера местности и снежного

покрова.

69

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

1. Рычаг тормоза

2. Привести тормоз в действие

4) Рычаг стояночного тормоза

Рычаг стояночного тормоза расположен слева на руле.
Стояночный тормоз должен обязательно включаться во время

стоянки снегохода.

1. Блокировочный рычаг стояночного тормоза

70

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

 ПРЕДОСТЕРЕЖЕНИЕ

Перед началом движения убедитесь, что стояночный тор-

моз отключен. Продолжительное движение на снегоходе 

с нажатым рычагом тормоза может стать причиной повреж-

дения  тормозной  системы,  потери  тормозного  эффекта 

и/или возгорания.

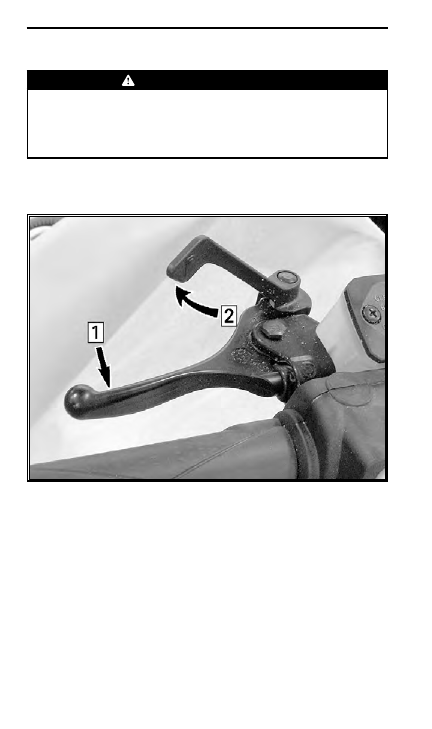

Включение стояночного тормоза

Нажмите рычаг тормоза и зафиксируйте его, как указано ниже,

с помощью блокировочного рычага, см. рис.

ТИПОВОЙ ВАРИАНТ — ВКЛЮЧЕНИЕ СТОЯНОЧНОГО ТОРМОЗА

Шаг 1: Нажмите и удерживайте рычаг тормоза

Шаг 2: Зафиксируйте рычаг тормоза с помощью блокировочного рычага

Выключение стояночного тормоза

Нажмите на рычаг тормоза. Блокирующий рычаг автоматиче-

ски вернется в исходное положение. Перед началом движения

не забывайте полностью отключать стояночный тормоз.

5)  Выключатель двигателя со шнуром

безопасности

Выключатель (контактное устройство) располагается на консоли.
Чтобы  обеспечить  возможность  эксплуатации  снегохода,  не-

обходимо надеть колпачок шнура безопасности на контактное

устройство.

71

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРИМЕЧАНИЕ:

 Если запрограммированный ключ DESS (колпа-

чок шнура безопасности) правильно установлен на контактное

устройство, должны прозвучать два коротких звуковых сигнала.

Если вы слышите другую комбинацию звуковых сигналов, обра-

титесь к разделу

СИСТЕМА ИНДИКАЦИИ

 для определения кода

неисправности DESS.
Снятие колпачка шнура безопасности с выключателя (контактного

устройства) приведет к остановке двигателя.

 ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя необходимо прикрепить шнур без-

опасности к петле на одежде.

DESS (цифровая кодируемая противоугонная система)

В колпачке шнура безопасности располагается ключ DESS, кото-

рый является аналогом обычного ключа зажигания.
В колпачок шнура безопасности (ключ DESS) встроена электрон-

ная схема с уникальным цифровым кодом.
Авторизованный дилер запрограммировал систему DESS вашего

снегохода, чтобы она могла распознавать ключ DESS, располо-

женный в колпачке шнура безопасности — это обеспечивает

возможность эксплуатации вашего снегохода.
При использовании другого шнура безопасности, на распозна-

вание которого не запрограммирована система DESS, двигатель

снегохода запустится, но частота вращения коленчатого вала не

достигнет значения, достаточного для включения ведущего шкива

вариатора и начала движения снегохода.
Убедитесь, что колпачок шнура очищен от грязи или снега.

Универсальность DESS

Авторизованный дилер Ski-Doo может запрограммировать систе-

му DESS вашего снегохода для работы с 8-ю различными ключами

DESS.
Мы рекомендуем приобрести дополнительный шнур безопасно-

сти у вашего авторизованного дилера Ski-Doo. Если вы владеете

несколькими снегоходами, оборудованными системой DESS, ди-

лер Ski-Doo может запрограммировать их таким образом, чтобы

каждый из них мог работать с ключами DESS от других снегоходов.

72

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

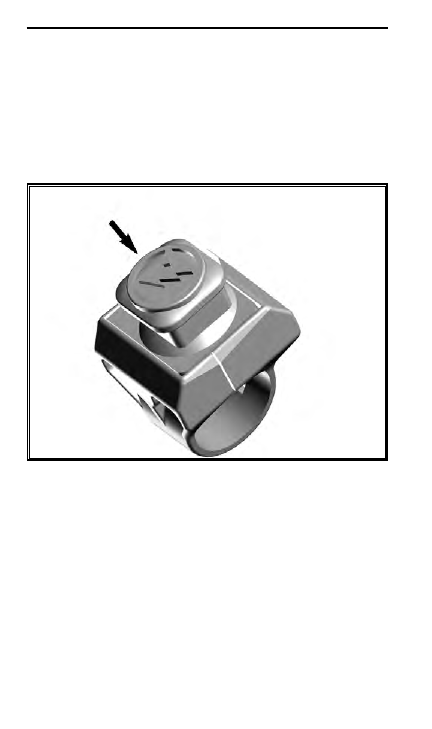

6) Выключатель двигателя

Выключатель двигателя расположен справа на руле.
Выключатель имеет нажимно-отжимную конструкцию.
Для аварийной остановки двигателя выберите положение кнопки

OFF (выкл.) (нажата вниз) и одновременно нажмите тормоз. Для

пуска двигателя кнопку следует перевести в положение «ON»

(отжата вверх).

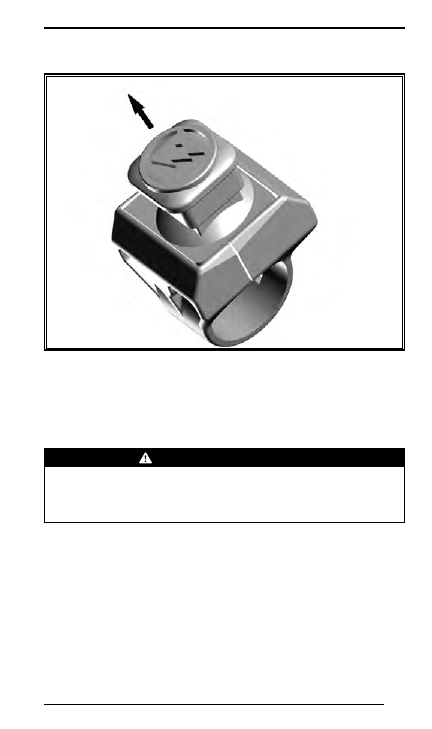

ПОЛОЖЕНИЕ «OFF» (выкл.)

Чтобы обеспечить возможность запуска двигателя, выключатель

должен находиться в верхнем положении («ON»).

73

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПОЛОЖЕНИЕ «ON» (вкл.)

Все водители должны тщательно ознакомиться с работой это-

го устройства путем многократного использования при первой

поездке и в дальнейшем для любой остановки двигателя. При-

обретенные навыки будут очень полезны, если вы окажетесь

в экстремальной ситуации.

 ПРЕДОСТЕРЕЖЕНИЕ

Если поводом для аварийной остановки двигателя послу-

жила какая-то неисправность, то перед запуском двигате-

ля необходимо найти и устранить ее причину. Обратитесь 

к авторизованному дилеру Ski-Doo.

74

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

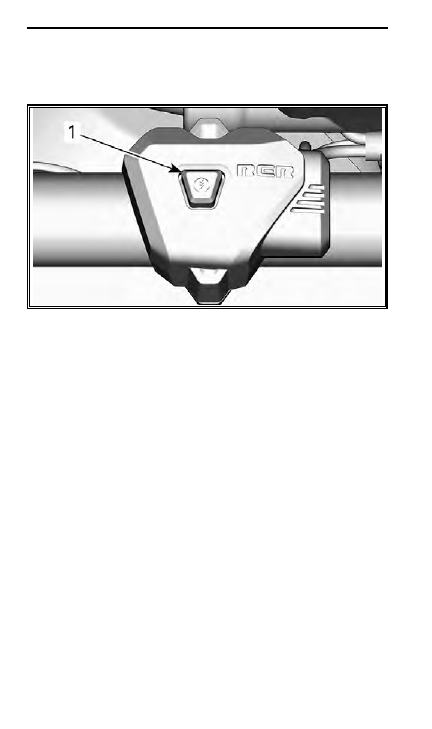

7)  Кнопка электрического стартера/

реверса (RER)/Shot

1. Кнопка Start/RER

Нажмите, чтобы запустить двигатель моделей с электрическим

стартером.
При работающем двигателе нажмите данную кнопку для включе-

ния электронного реверса.
Порядок использования следующих систем описан в разделе

ОС-

НОВНЫЕ ОПЕРАЦИИ

:

– Система Shot (если есть).
– Электрический стартер (если есть).
– Электронный реверс (RER).

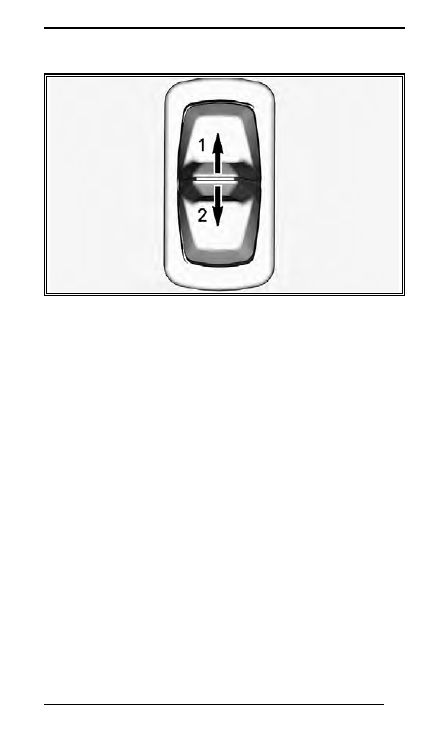

8) Переключатель света фар

Нажмите переключатель вперед, чтобы включить дальний свет фар.
Нажмите переключатель вниз, чтобы включить ближний свет фар.

75

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

1. Дальний свет

2. Ближний свет

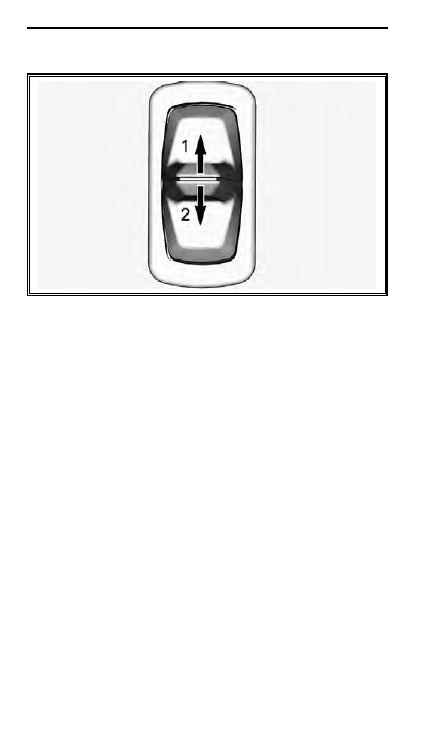

9)  Выключатель обогрева рукояток руля/

рычага дроссельной заслонки

С помощью данного переключателя одновременно осуществля-

ется регулировка интенсивности подогрева рукояток и рычага

дроссельной заслонки.
Предусмотрено 4 различных настройки интенсивности подогрева.

Для регулировки нажимайте и опускайте переключатель, пока

не будет задана необходимая температура.

76

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

1. Теплее

2. Холоднее

Настройка отображается на указателе многофункциональной па-

нели приборов. См. раздел

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ

ПРИБОРОВ

.

Чтобы отключить подогрев, нажимайте кнопку вниз, пока не про-

падет индикация на указателе.

ПРИМЕЧАНИЕ:

 Если баланс температур рукояток и рычага дрос-

сельной заслонки не устраивает вас, предусмотрена возможность

его регулировки. Обратитесь к авторизованному дилеру Ski-Doo.

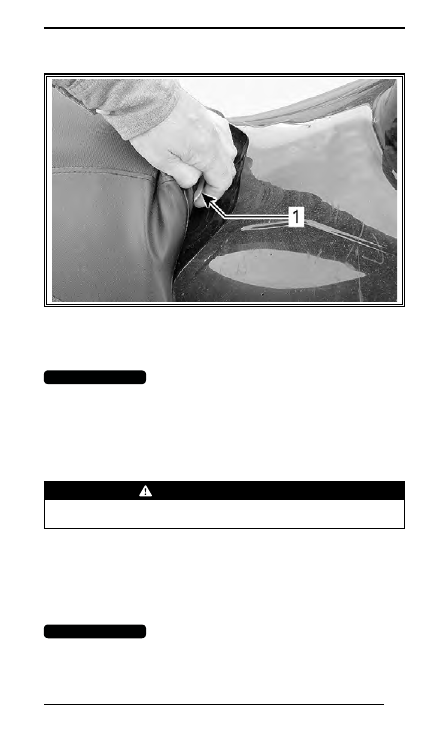

10) Сиденье

Снятие сиденья

Поднимите переднюю часть подушки сиденья.
Подав сиденье вперед, потяните защелку.

77

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

1. Защелка сиденья

Сместите сиденье назад, чтобы снять его.

Установка сиденья

ВНИМАНИЕ

  Движение на снегоходе с любым предме-

том, расположенным между сиденьем и топливным баком, 

может привести к повреждению топливного бака. НЕ РАЗМЕ-

ЩАЙТЕ какие-либо предметы между сиденьем и топливным 

баком.

Установите сиденье на крюки, а затем сместите его вперед.
Надежно зафиксируйте защелку.

 ПРЕДОСТЕРЕЖЕНИЕ

Перед каждой поездкой проверяйте надежность крепления 

сиденья.

11) Возимый комплект инструментов

Конструкция кожуха ремня вариатора предусматривает возмож-

ность размещение набора инструментов, предназначенного для

выполнения элементарных операций технического обслуживания.
Инструменты входят в комплект поставки снегохода.

ВНИМАНИЕ

  Убедитесь, что возимый комплект инстру-

ментов надежно зафиксирован на кожухе.

78

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

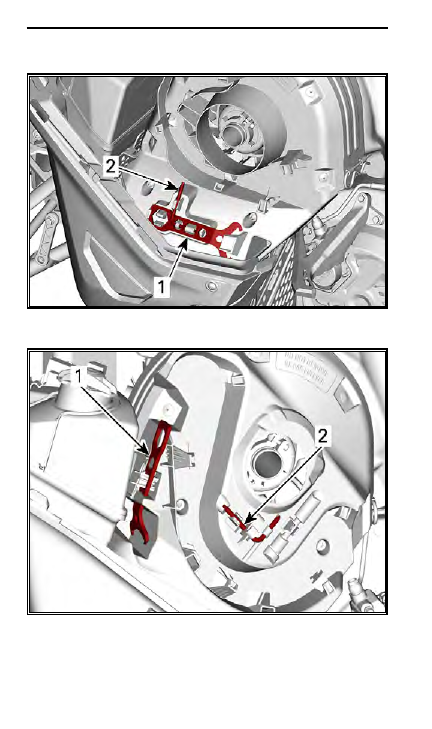

ЗАЩИТНЫЙ КОЖУХ РЕМНЯ ВАРИАТОРА

1. Расположение инструмента для регулировки подвески

2. Приспособление для разведения шкива вариатора

ЗАЩИТНЫЙ КОЖУХ РЕМНЯ ВАРИАТОРА

1. Расположение инструмента для регулировки подвески

2. Приспособление для разведения шкива вариатора

79

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

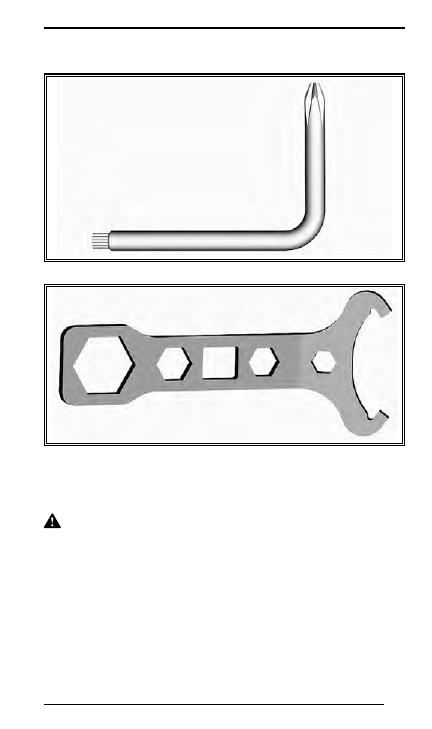

ПРИСПОСОБЛЕНИЕ ДЛЯ РАЗВЕДЕНИЯ ШКИВА ВАРИАТОРА

ИНСТРУМЕНТ ДЛЯ РЕГУЛИРОВКИ ПОДВЕСКИ

12) Передний и задний бамперы

Используйте рукоятку/бампер для подъема снегохода вручную.

 ОСТОРОЖНО  Избегайте получения травм, при поднима-

нии снегохода применяйте правильную технику подъема — 

используйте силу ног, а не спины. Не поднимайте заднюю 

часть снегохода, если у вас для этого недостаточно сил. Для 

подъема снегохода используйте соответствующие техниче-

ские средства или обратитесь к кому-нибудь за помощью.
