ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

37

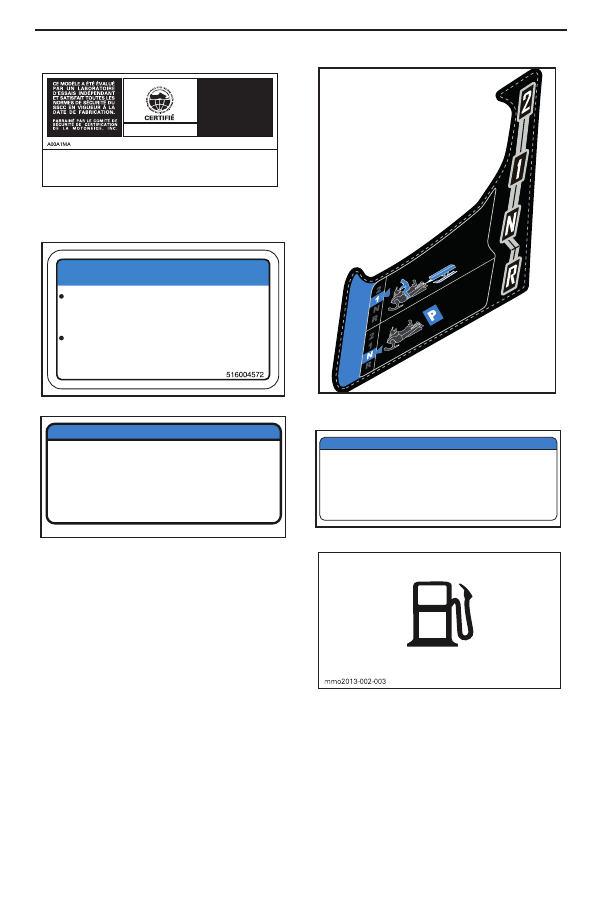

ПРЕДУПРЕЖДАЮЩИЕ НАКЛЕЙКИ

ДАННАЯ МОДЕЛЬ БЫЛА ОЦЕНЕНА

НЕЗАВИСИМОЙ ИСПЫТАТЕЛЬНОЙ

ЛАБОРАТОРИЕЙ И ПРИЗНАНА ОТ-

ВЕЧАЮЩЕЙ ВСЕМ СТАНДАРТАМ

БЕЗОПАСНОСТИ SSCC, ДЕЙСТВО-

ВАШИМ НА МОМЕНТ ЕЕ ПРОИЗВОД-

СТВА.

ИСПЫТАНИЯ ПРОВОДИЛИСЬ ЗА СЧЕТ

СРЕДСТВ КОМИТЕТА ПО БЕЗОПАСНОСТИ И

СЕРТИФИКАЦИИ СНЕГОХОДОВ (SSCC, INC.)

СЕРТИФИЦИРОВАНО

НАПЕ

ЧА

ТАНО В США

ТАБЛИЧКА НА СНЕГОХОДЕ БУДЕТ СОДЕРЖАТЬ ТЕКСТ

НА АНГЛИЙСКОМ ЯЗЫКЕ

НА ТУННЕЛЕ

Наклейки с технической

информацией

ВНИМАНИЕ

Для соответствия нормам шумового загрязне-

ния, данный снегоход предусматривает эксплуа-

тацию с глушителем системы впуска.
Эксплуатация с неправильно установленным

или отсутствующим глушителем системы впус-

ка может привести к поломке двигателя.

В МОТОРНОМ ОТСЕКЕ

Двигатель данного снегохода разрабатывался и тестировался с

использованием масла BRP XPS

TM

. BRP  настоятельно рекомендует

в течение всего срока эксплуатации использовать масла марки XPS

TM



или эквивалент.

Повреждения, возникшие в результате использования нерекомендо-

ванных масел, не покрываются ограниченными гарантийными обяза-

тельствами BRP.

Обратитесь к руководству по эксплуатации.

ВНИМАНИЕ

516007443

В МОТОРНОМ ОТСЕКЕ

ВНИМАНИ

Е

При

бук

сир

овк

е гр

уза



всег

да в

ключай

те

1

ую

 перед

ачу

(1).

Во

вре

мя

сто

янк

и

всег

да

вкл

юч

айт

е

ней

тра

ль

(N)

.

51

60

07

02

5

НА КОНСОЛИ РЯДОМ С РЫЧАГОМ ПЕРЕКЛЮ

-

ЧЕНИЯ ПЕРЕДАЧ

ВНИМАНИЕ

Момент затяжки болта ведущего шкива:

125 Нм - 135 Нм

Затяжка иным моментом может привести к серьезным

повреждениям ведущего шкива и двигателя. Обратитесь

к

РУКОВОДСТВУ ПО ОБСЛУЖИВАНИЮ И РЕМОНТУ

 для

подробного описания процедуры сборки.

НА ЗАЩИТЕ РЕМНЯ ВАРИАТОРА

87

AV

IS -

 UT

ILIS

ER D

U 91 SI MÉLANGE ÉTH

AN

OL

 (M

AX

 1

0%

)

NO

TI

CE

 - U

SE 9

1 IF ETHANOL BLEND

 (M

AX 1

0%

)



-

-

OCTANE

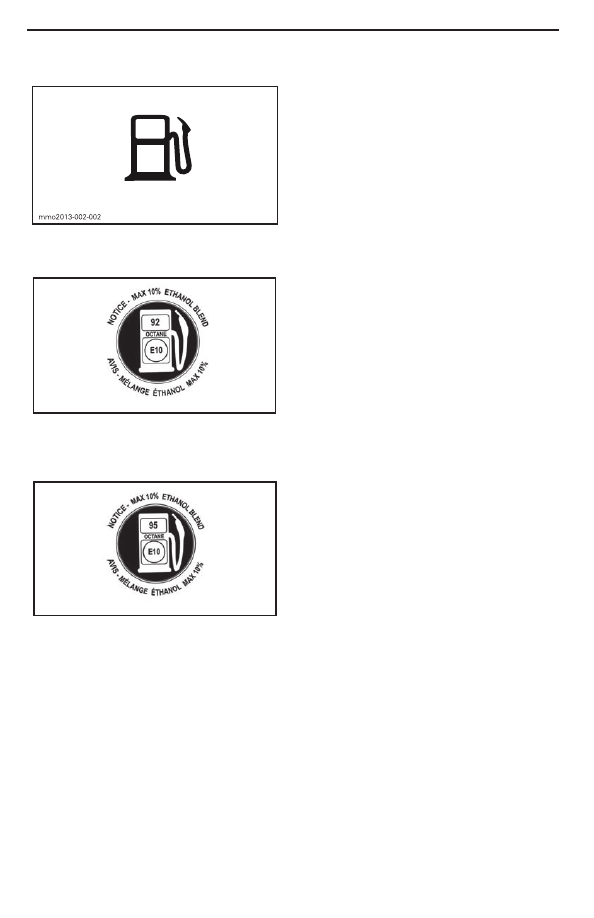

НА КРЫШКЕ ТОПЛИВНОГО БАКА - МОДЕЛИ

1200 4-ТЕС И 900 АСЕ (В СТРАНАХ, ИСПОЛЬ

-

ЗУЮЩИХ AKI ДЛЯ ОБОЗНАЧЕНИЯ ОКТАНО

-

ВОГО ЧИСЛА)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

38

91

AV

IS -

MÉLA

NGE ÉTHANOL

MA

X 1

0%

NO

TIC

E

 -  M

AX 10% ETHANOL B

LEN

OCTANE

DEC 5 130 339 42 EN-FR

НА КРЫШКЕ ТОПЛИВНОГО БАКА -  МОДЕЛИ

Е-ТЕС (В СТРАНАХ, ИСПОЛЬЗУЮЩИХ AKI ДЛЯ

ОБОЗНАЧЕНИЯ ОКТАНОВОГО ЧИСЛА)

НА КРЫШКЕ ТОПЛИВНОГО БАКА - МОДЕЛИ

1200 4-ТЕС И 900 АСЕ (В СТРАНАХ, ИСПОЛЬ

-

ЗУЮЩИХ ОЧИ (RON) ДЛЯ ОБОЗНАЧЕНИЯ

ОКТАНОВОГО ЧИСЛА)

DE C 5 130 339 43 EN-FR

LOCA TE D O N F UEL CA P - ON E-TE C E NGINE

НА КРЫШКЕ ТОПЛИВНОГО БАКА -  МОДЕЛИ

Е-ТЕС (В СТРАНАХ, ИСПОЛЬЗУЮЩИХ ОЧИ

(RON) ДЛЯ ОБОЗНАЧЕНИЯ ОКТАНОВОГО

ЧИСЛА)

ПРЕДУПРЕЖДАЮЩИЕ НАКЛЕЙКИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

40

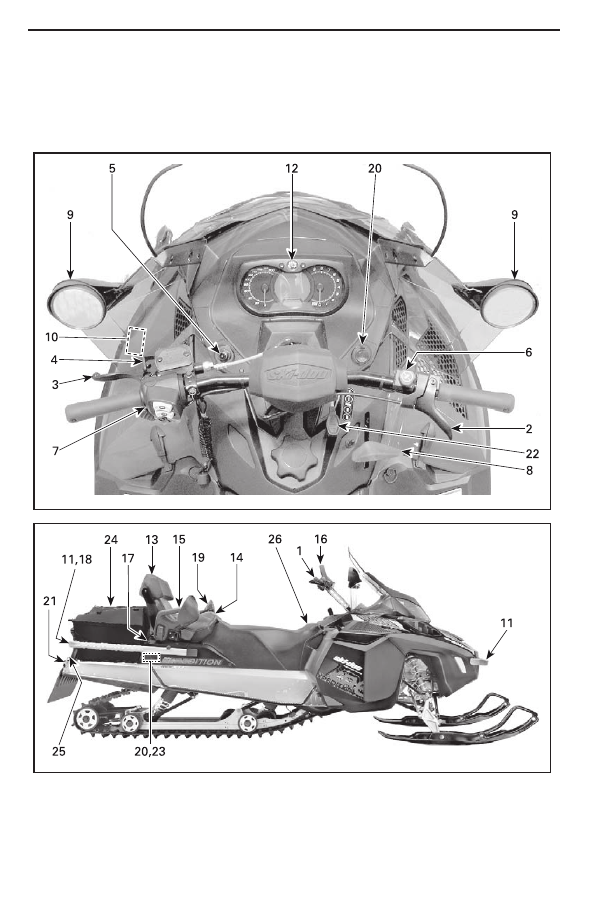

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

ПРИМЕЧАНИЕ:

Некоторое оборудование не может установлено на вашу модель снегохода или

является дополнительным.

ПРИМЕЧАНИЕ:

Некоторые из предупреждающих наклеек не проиллюстрированы в настоящем

Руководстве.  Обратитесь  к  разделу

ПРЕДУПРЕЖДАЮЩИЕ  ТАБЛИЧКИ  И  НАПКЛЕЙКИ



для получения дополнительной информации.

mmo2010 -002-002_b

mmo2010 -002-001_c

ТИПОВОЙ ВАРИАНТ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

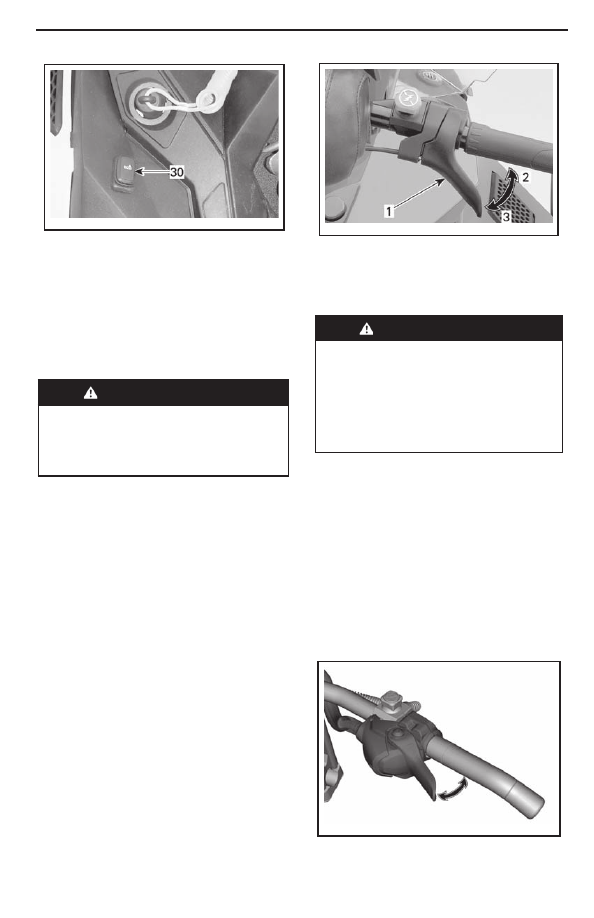

41

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

mmo2008-008-011_b

mmo2015 -008-103_a

ТИПОВОЙ ВАРИАНТ - СЛЕВА НА ТОПЛИВНОМ

БАКЕ - МОДЕЛИ 900 АСЕ И 1200 4-ТЕС

 1) Руль

При  помощи  руля  вы  направляете  снегоход  в

нужном  направлении.  При  повороте  руля  вле-

во  или  вправо,  лыжи  поворачиваются  в  соот-

ветствующем  направлении,  что  позволяет  вам

управлять снегоходом.



ПРЕДОСТЕРЕЖЕНИЕ

Быстрое  движение  задним  ходом

с одновременным поворотом руля

может  привести  к  потере  устойчи

-

вости и управления.

2) Рычаг управления

дроссельной заслонкой

(все модели, кроме 900 АСЕ

и 1200 4-ТЕС)

Рычаг управления дроссельной заслонкой рас-

полагается на правой стороне руля.
Рычаг спроектирован так, что его можно приве-

сти в действие большим пальцем руки. При на-

жатии на рычаг происходит увеличение частоты

вращения коленчатого вала двигателя. При от-

пускании,  частота  вращения  коленчатого  вала

двигателя возвращается к оборотам холостого

хода

ТИПОВОЙ ВАРИАНТ

1. Рычаг управления дроссельной заслонкой

2. Ускорение
3. Уменьшение скорости



ПРЕДОСТЕРЕЖЕНИЕ



Проверяйте работу рычага управ

-

ления дроссельной заслонкой пе

-

ред  каждым  запуском  двигателя.

Рычаг  должен  свободно  возвра

-

щаться в исходное положение при

отпускании.  В  противном  случае

не запускайте двигатель.

Рычаг управления  дроссельной

заслонкой

(модели 900 АСЕ и 1200 4-ТЕС)

Рычаг управления дроссельной заслонкой рас-

полагается на правой рукоятке руля.
Рычаг  спроектирован  так,  что  его  можно  при-

вести  в  действие  большим  или  указательным

пальцем. При нажатии на рычаг происходит уве-

личение  частоты  вращения  коленчатого  вала

двигателя.  При  отпускании,  частота  вращения

коленчатого  вала  двигателя  возвращается  к

оборотам холостого хода.

ТИПОВОЙ ВАРИАНТ

mmo2015 -008-002_c

-------------------------------------------------------------------------------------------------------------------------------------------------------------

42

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ



ПРЕДОСТЕРЕЖЕНИЕ



Проверяйте  работу  рычага  управ

-

ления  дроссельной  заслонкой  пе

-

ред  каждым  запуском  двигателя.

Рычаг  должен  свободно  возвра

-

щаться в исходное положение при

отпускании. В противном случае не

запускайте двигатель.

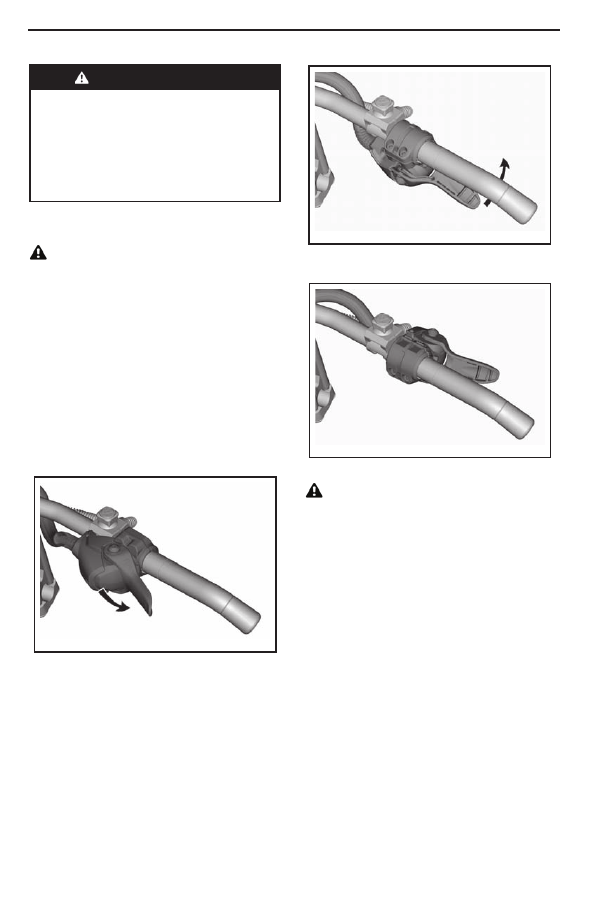

Изменение положения рычага

управления дроссельной заслонкой

ОСТОРОЖНО  Настоятельно  ре

-

комендуем    полностью  остановить

снегоход до того, как выполнять лю

-

бые регулировки положения рычага

управления дроссельной заслонкой,

так  как  это  может  стать  причиной

опасной ситуации.

Существует  три  варианта  положения  рычага

управления дроссельной заслонкой от управле-

ния им при помощи большого пальца до управ-

ления указательным пальцем. Выбор подходя-

щего  положения  определяется  водительскими

предпочтениями,  стилем  и  условиями  вожде-

ния.

mmo2015-008-100_a

mmo2015-008-101

mmo2015-008-102_a

ПОЛОЖЕНИЕ РЫЧАГА ПОД БОЛЬШОЙ ПАЛЕЦ

НАЖМИТЕ ВНИЗ ДЛЯ  ВРАЩЕНИЯ КОРПУСА

РЫЧАГА

ПРИ НЕОБХОДИМОСТИ ПРОДОЛЖАЙТЕ ВРА

-

ЩАТЬ КОРПУС РЫЧАГА

ПОЛОЖЕНИЕ РЫЧАГА ПОД УКАЗАТЕЛЬНЫЙ ПАЛЕЦ

ОСТОРОЖНО

–  НАСТОЯТЕЛЬНО  рекомендуем  при

использовании  рычага  в  положении

под  указательный  палец  использо

-

вать перчатки, а НЕ рукавицы.
– Не рекомендуется использовать по

-

ложение рычага под указательный па

-

лец при движении вне трасс по мест

-

ности насыщенной препятствиями.

Процедура возврата к положению рычага управ-

ления дроссельной заслонкой под большой па-

лец производится в порядке, обратном описан-

ному выше.

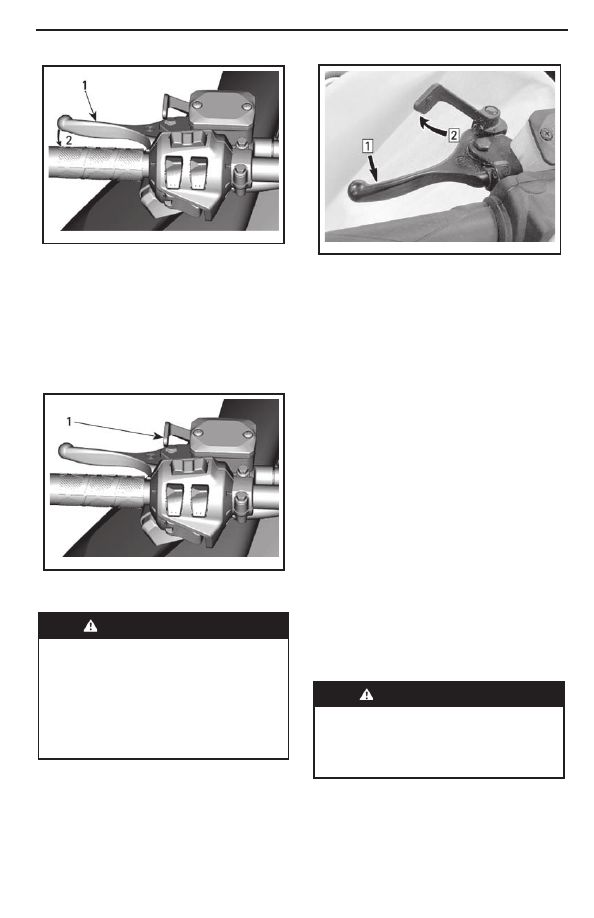

3) Рычаг тормоза

Рычаг тормоза располагается на левой рукоятке

руля.
При нажатии на рычаг тормоз приводится в дей-

ствие. При отпускании рычага он автоматически

возвращается  в  исходное  положение.  Сила

торможения пропорциональна силе нажатия на

рычаг, а также виду поверхности и снежного по-

крова.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

43

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

ТИПОВОЙ ВАРИАНТ

1. Рычаг тормоза

2. Рабочий диапазон

4) Рычаг стояночного тормоза

Рычаг  стояночного  тормоза  располагается  на

левой стороне руля.
Рычаг стояночного тормоза должен приводится

в действие всякий раз при стоянке снегохода.

mmo2009 -005-006_a

mmo2014 -004-001_a

mmo2014-004-001_b

ТИПОВОЙ ВАРИАНТ

1. Рычаг стояночного тормоза



ПРЕДОСТЕРЕЖЕНИЕ



Перед  тем  как  начать  движение

убедитесь что стояночный тормоз

снят. Движение на снегоходе с по

-

стоянным  давлением  на  тормоз

-

ную  систему  может  привести  к  ее

повреждению,  потере  рабочих  ка

-

честв и/или возгоранию.

Для приведения в действие

стояночного тормоза:

Нажмите и удерживайте рычаг тормоза, после

чего  зафиксируйте  его  положение,  используя

рычаг стояночного тормоза как показано на ри-

сунке.

ТИПОВОЙ ВАРИАНТ – ПРИВЕДЕНИЕ В ДЕЙ

-

СТВИЕ

Шаг 1: Нажать и удерживать рычаг тормоза

Шаг 2: Зафиксировать положение рычага, ис

-

пользуя рычаг стояночного тормоза

Для снятия стояночного тормоза:

Нажмите на рычаг тормоза. Рычаг стояночного

тормоза автоматически вернется в исходное по-

ложение. Всегда снимайте снегоход со стояноч-

ного тормоза перед тем как начать движение.

5) Выключатель двигателя

Выключатель  двигателя  располагается  слева

на консоли.
Для  эксплуатации  снегохода  необходимо  на-

дежно  подсоединить  колпачок  шнура  безопас-

ности к контактной поверхности выключателя.

ПРИМЕЧАНИЕ:

 После запуска двигателя вы

должны услышать 2 коротких звуковых сигнала

в  случае,  если  колпачок  шнура  безопасности

правильно подсоединен к выключателю двига-

теля. В случае, если вы услышали иной звуко-

вой сигнал, обратитесь к разделу

СИСТЕМА

МОНИТОРИНГА

  для  информации  о  кодах

неисправностей D.E.S.S.



ПРЕДОСТЕРЕЖЕНИЕ



Перед  запуском  двигателя  всегда

присоединяйте  петлю  шнура  без

-

опасности  к  карабину,  размещен

-

ному на вашей экипировке.

Снятие колпачка шнура безопасности с выклю-

чателя приведет к остановке двигателя.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

44

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

D.E.S.S. (Цифровая кодированная

система безопасности)

Колпачок  шнура  безопасности  оснащен  ключом

D.E.S.S., который обеспечивает тот же уровень ва-

шей безопасности и безопасности вашего снегохо-

да, что и обычный ключ.
Ключ D.E.S.S. содержит электронный чип с уникаль-

ным запоминаемым цифровым кодом.
Ваш  дилер  Ski-Doo  запрограммировал  модуль

D.E.S.S. вашего снегохода на распознавание клю-

ча, установленного в колпачке шнура безопасности.
В  случае,  если  на  выключатель  двигателя  будет

установлен отличный от вашего ключ, двигатель за-

пустится, но коленчатый вал двигателя не наберет

частоты  оборотов,  необходимой  для  того,  чтобы

сдвинуть снегоход с места.
Убедитесь, что на колпачке шнура безопасности от-

сутствует грязь или снег.

Гибкость системы D.E.S.S.

Модуль  D.E.S.S.  вашего  снегохода  может  быть

запрограммирован авторизованным дилером Ski-

Doo на распознавание до 8 различных ключей.
Мы  рекомендуем  приобрести  дополнительные

шнуры  безопасности  у  авторизованного  ди-

лера.  Если  в  вашем  распоряжении  находится

более одного оснащенного D.E.S.S. снегохода,

авторизованный  дилер  Ski-Doo  сможет  запро-

граммировать их модули на взаимное распозна-

вание ключей.

Виды ключей D.E.S.S. (900 АСЕ и

1200 4-ТЕС)

С данными моделями могут быть использованы

два типа ключей:
– Обычный ключ,
– Учебный ключ.
Для  дифференциации  ключей  шнуры  безопас-

ности поставляются в разных цветах.

ВИД КЛЮЧА

ЦВЕТ

Обычный

Серый

Учебный

Зеленый

Учебный  ключ  Ski-Doo  ограничивает  крутящий

момент и скорость движения снегохода, позво-

ляя новичкам и неопытным водителям освоить

управление снегоходом и приобрести необходи-

мую уверенность и навык управления.

mmo2016 -008-202_a

ПРИМЕЧАНИЕ:

  Первоначальное  програм-

мирование  учебного  ключа  позволяет  ограни-

чить  скорость  снегохода  40  км/ч  или  70  км/ч.

Обратитесь к авторизованному дилеру Ski-Doo

для изменения этого ограничения.
Обратитесь к разделу

РЕЖИМЫ  ЭКСПЛУ

-

АТАЦИИ

для  получения  дополнительной  ин-

формации.

6) Кнопка аварийной остановки

двигателя

Кнопка  аварийной  остановки  располагается

справа на руле.
Она представляет собой вытяжной переключатель.
Для  аварийной  остановки  двигателя,  нажмите

на кнопку и, одновременно с этим, приведите в

действие тормоза. Для повторного запуска дви-

гателя необходимо вытянуть кнопку в рабочее

положение.

ПОЛОЖЕНИЕ ВЫКЛ.

Для  последующего  запуска  двигателя  кнопка

должна  быть  переведена  в  положение  ВКЛ.

(вверх).

mmo2016 -008-201_a

ПОЛОЖЕНИЕ ВКЛ,

Каждый водитель снегохода должен освоиться с

работой кнопки аварийной остановки двигателя,

приведя ее в действие несколько раз во время

первой поездки и в любое время в дальнейшем.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

45

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

Таким образом каждый водитель доведет навык

работы с кнопкой аварийной остановки двигате-

ля до автоматизма, что подготовит его к исполь-

зованию кнопки в экстренной ситуации.



ПРЕДОСТЕРЕЖЕНИЕ



В случае, если кнопка была задей

-

ствована  в  экстренной  ситуации,

вызванной  возможной  неисправ

-

ностью  оборудования  снегохода,

следует  определить  и  исправить

такую  неисправность  перед  тем

как снова запустить двигатель.  С

этой целью обратитесь к авторизо

-

ванному дилеру Ski-Doo.

7) Многофункциональный

переключатель

Многофункциональный  переключатель  распо-

лагается слева на руле.

mmo2014 -004-001_c

ТИПОВОЙ ВАРИАНТ

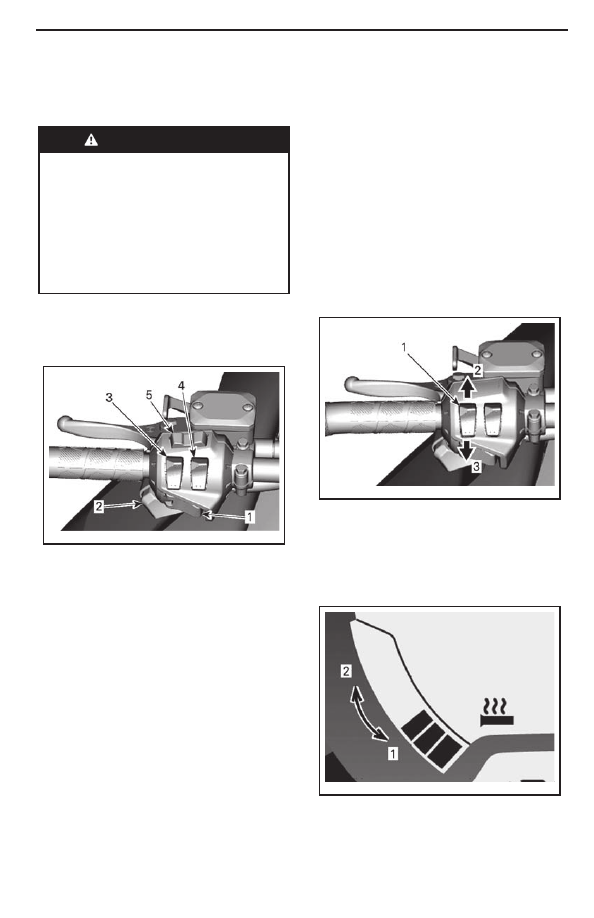

1. Кнопка запуска двигателя

2. Переключатель света фар головного

освещения

3. Выключатель электрообогрева рукояток руля

4. Выключатель электрообогрева рычага

управления дроссельной заслонкой

5. Кнопка Mode/Set

Кнопка запуска двигателя

Нажатие на данную кнопку приведет к запуску

двигателя.  Обратитесь  к  подразделу

ПРО

-

ЦЕДУРА  ЗАПУСКА  ДВИГАТЕЛЯ

разде-

ла

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

 для

ознакомления с процедурой запуска двигателя.

Переключатель света фар головного

освещения

Нажатие на переключатель приведет к переклю-

чению между ближним и дальним светом фар.

Осветительные приборы включаются автомати-

чески при запуске двигателя.

Текущая интенсивность подогрева отображает-

ся на многофункциональном дисплее.

Выключатель электрообогрева

рукояток руля и рычага управления

дроссельной заслонкой

Модели E-TEC

ПРИМЕЧАНИЕ:

  Если  частота  вращения

коленчатого вала двигателя ниже 1900 об/мин

мощность электрообогрева рукояток руля и ры-

чага управления дроссельной заслонкой будет

ограничена 50%.

Все модели

Для регулирования интенсивности обогрева на-

жимайте на кнопку в соответствии с рисунком.

Выключатель электрообогрева

рукояток руля

mmo2014 -004-002_a

ТИПОВОЙ ВАРИАНТ

1. Выключатель электрообогрева рукояток руля

2. Увеличение интенсивность обогрева

3. Уменьшение интенсивность обогрева

mmo2007 -009-043_b

ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА

1. Интенсивность подогрева ниже

2. Интенсивность подогрева выше

-------------------------------------------------------------------------------------------------------------------------------------------------------------

46

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

mmo2014 -004-002_b

mmo2014 -004-001_f

Отсутствие  сегментной  индикации  на  дисплее

означает, что электрообогрев рукояток руля от-

ключен.

Выключатель электрообогрева

рычага управления дроссельной

заслонкой

ТИПОВОЙ ВАРИАНТ

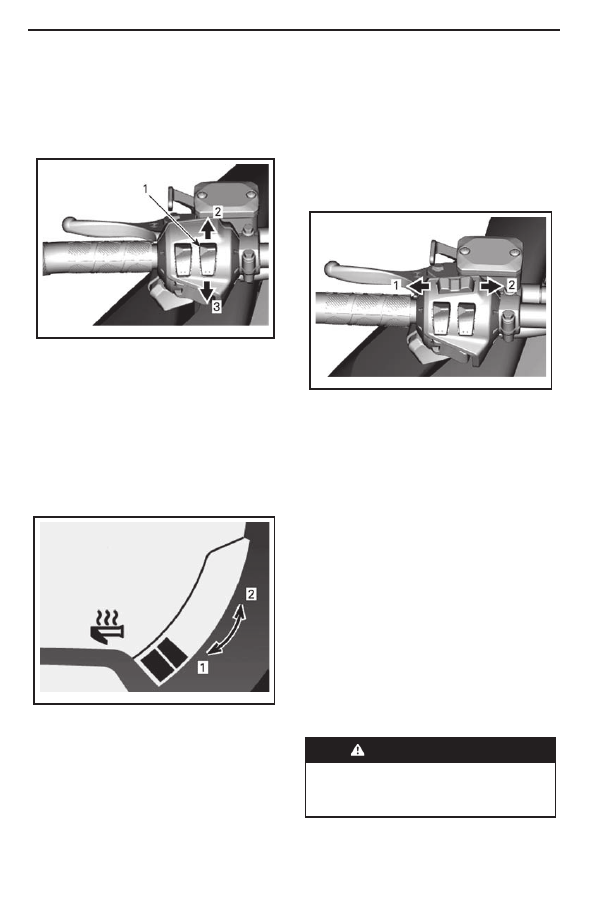

1. Выключатель электрообогрева рычага

управления дроссельной заслонкой

2. Увеличение интенсивность обогрева

3. Уменьшение интенсивность обогрева

ПРИМЕЧАНИЕ:

  Интенсивность  подогрева

отображается  на  многофункциональном  дис-

плее при нажатии на кнопку подогрева рычага

управления  дроссельной  заслонкой.  При  отпу-

скании рычага, на дисплее вновь будет отобра-

жаться индикатор уровня топлива.

mmo2007 -009-044_b

ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА

1. Интенсивность подогрева ниже

2. Интенсивность подогрева выше

Отсутствие  сегментной  индикации  на  дисплее

означает, что электрообогрев рукояток руля от-

ключен.

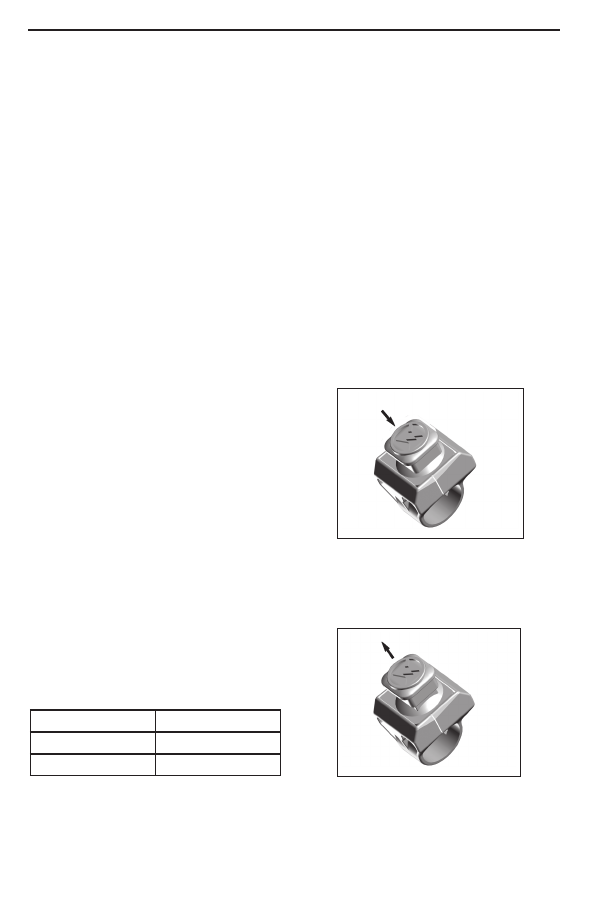

Кнопка Mode/Set

Данная  кнопка  может  быть  использована  вме-

сто  двух  кнопок  вверху  аналоговой/цифровой

панели приборов для ее настройки.
– При нажатии на левую часть кнопки она дей-

ствует как кнопка MODE (M).
– При нажатии на правую часть кнопки она дей-

ствует как кнопка SET (S).

МНОГОФУНКЦИОНАЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

1. Как кнопка MODE

2. Как кнопка SET

8) Рычаг переключения

передач

Данный рычаг используется для переключения

передач. Снегоход имеет две передачи перед-

него  хода,  передачу  заднего  хода  и  нейтраль-

ную передачу.
Обратитесь  к  подразделу

ПЕРЕКЛЮЧЕНИЕ

ПЕРЕДАЧ

  раздела

УКАЗАНИЯ  ПО  ЭКС

-

ПЛУАТАЦИИ

 для дополнительной информации.

ПРИМЕЧАНИЕ:

  Для  включения  передачи

заднего хода необходимо нажать на рычаг пе-

ред тем как переместить его в это положение.

9) Регулируемые зеркала

Аккуратным поворотом поверхности положение

каждого зеркала можно отрегулировать соглас-

но водительским предпочтениям.



ПРЕДОСТЕРЕЖЕНИЕ



Регулировку  зеркал  производите

только  при  стоянке  в  безопасном

месте.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

47

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

10) Возимый комплект

инструментов

С  вашим  снегоходом  поставляется  возимый

комплект  инструментов,  содержащий  инстру-

менты  для  выполнения  базовых  операций  об-

служивания.

Модели 600 НО Е-ТЕС, 800 Е-ТЕС (Се-

вероамериканские модели) и 900 АСЕ

Крепление для комплекта располагается в мо-

торном отсеке на защите шкива.

ВНИМАНИЕ

  Убедитесь,  что  комплект

инструментов надежно закреплен для

предотвращения  контакта  с  приво

-

дным ремнем или шкивом вариатора.

Для  снятия  крепления  с  защиты  шкива,  отсо-

едините фиксатор с обратной стороны защиты

и потяните крепление в сторону передней части

снегохода, чтобы снять его.

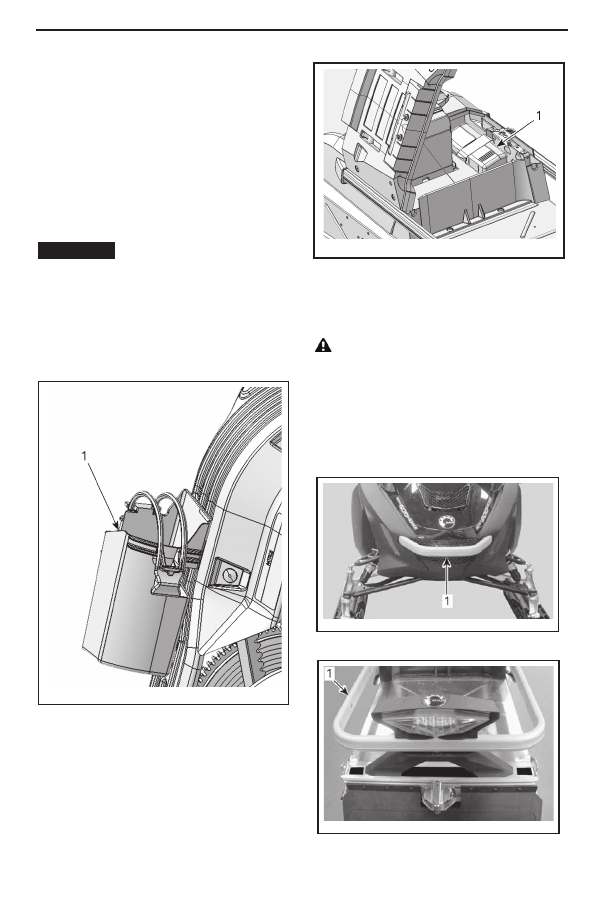

ТИПОВОЙ ВАРИАНТ

1. Возимый комплект инструментов.

Модели  800R  Е-ТЕС  (Европейские

модели) и 1200 4-TEC

Комплект инструментов располагается в багаж-

ном отсеке за водительским сиденьем.

11) Передний и задний бамперы

Используются в случаях, когда снегоход необхо-

димо поднять вручную.

  ОСТОРОЖНО  Используйте  пра

-

вильную  технику  поднятия  тяже

-

стей, используйте для этого силу ног.

Не  пытайтесь  поднять  какую-либо

часть  снегохода  в  случае,  если  это

выше  ваших  сил.  Используйте  под

-

ходящее подъемное устройство или

по возможности обратитесь за помо

-

щью, чтобы распределить нагрузку.

mmo2009 -004-013_a

mmo2009 -004-014_a

ТИПОВОЙ ВАРИАНТ

1. Передний бампер

609900806-003_a

619900808-001_a

ТИПОВОЙ ВАРИАНТ

1. Возимый комплект инструментов.

ТИПОВОЙ ВАРИАНТ

1. Задний бампер

-------------------------------------------------------------------------------------------------------------------------------------------------------------

48

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

ВНИМАНИЕ

  Не  используйте  лыжи

для  того,  чтобы  поднять  или  потя

-

нуть на себя снегоход.

12) Панель приборов



ПРЕДОСТЕРЕЖЕНИЕ



Работа  с  панелью  приборов  во

время движения категорически за

-

прещена, так как это может приве

-

сти к потере управления.

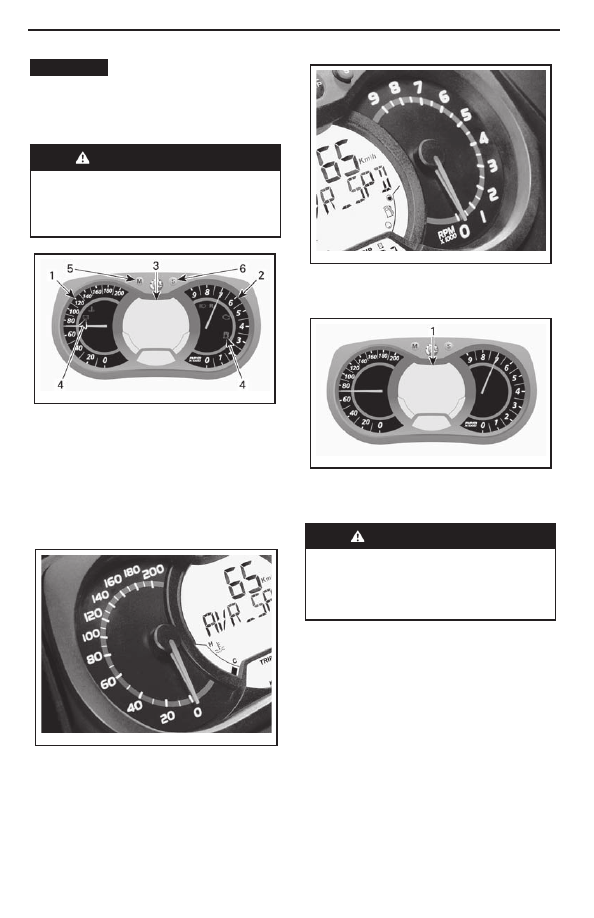

Описание панели приборов

mmo2008 -007-017

mmo2008 -007-018

mmo2007 -009-066_ab

mmo2007 -009-066_u

ПРАВАЯ СТОРОНА ПАНЕЛИ ПРИБОРОВ

3) Многофункциональный цифровой

дисплей

МНОГОФУНКЦИОНАЛЬНАЯ АНАЛОГОВО-

ЦИФРОВАЯ ПАНЕЛЬ ПРИБОРОВ

1. Многофункциональный дисплей



ПРЕДОСТЕРЕЖЕНИЕ



Работа  с  панелью  приборов  во

время движения категорически за

-

прещена, так как это может приве

-

сти к потере управления.

Многофункциональный дисплей используется для:
– Отображения приветственного сообщения при

включении
–  Отображения  сообщения  о  распознавании

ключа
– Отображения различных параметров, указан-

ных водителем
– Включения и настройки различных функций и

режимов эксплуатации
– Отображения в виде бегущей строки сообще-

ний о включении функций или неисправностях

компонентов снегохода
– Отображения кодов неисправностей

МНОГОФУНКЦИОНАЛЬНАЯ АНАЛОГОВО-

ЦИФРОВАЯ ПАНЕЛЬ ПРИБОРОВ

1. Спидометр

2. Тахометр

3. Многофункциональный цифровой дисплей

4. Контрольные лампы

5. Кнопка Mode

6. Кнопка Set

1) Спидометр

Отображает скорость движения снегохода.

ЛЕВАЯ СТОРОНА ПАНЕЛИ ПРИБОРОВ

2) Тахометр

Отображает  частоту  вращения  коленчатого

вала  двигателя  (об/мин).  Для  получения  дей-

ствительного  значения  частоты  вращения  ко-

ленчатого  вала  двигателя  необходимо  показа-

ния прибора умножить на 1000.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

49

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

mmo2008-003-024_a

4) Контрольные лампы и сообщения

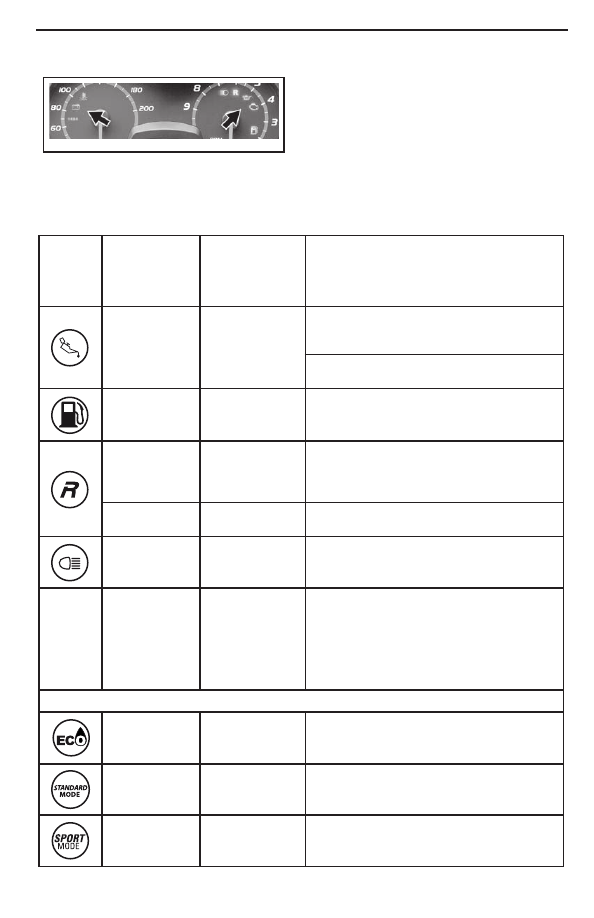

ТИПОВОЙ ВАРИАНТ – КОНТРОЛЬНЫЕ ЛАМПЫ

Обратитесь  к  таблице  ниже,  для  информации

о работе контрольных ламп. Обратитесь к раз-

делу

СИСТЕМА  МОНИТОРИНГА

  для  де-

тального описания контрольных ламп.

КОН

-

ТРОЛЬ

-

НАЯ

ЛАМПА

ЗВУКОВОЙ

СИГНАЛ

СООБЩЕНИЕ

ОПИСАНИЕ

4 коротких

звуковых сигнала

каждые 5 минут

LOW OIL (НИЗКИЙ

УРОВЕНЬ МАСЛА)

2-тактные двигатели: Низкий уровень масла. Оста-

новите снегоход в безопасном месте, после чего

долейте масло в масляный бак.

4-тактные двигатели: Обратитесь к разделу

СИСТЕ

-

МА МОНИТОРИНГА

.

Низкий уровень топлива. Отображается один (1)

сегмент на указателе уровня топлива. Незамедли-

тельно заправьте снегоход.

Медленно по-

вторяющиеся

длинные звуковые

сигналы

REVERSE (ЗАДНИЙ

ХОД)

Включена передача заднего хода.

3 коротких звуко-

вых сигнала

REV. FAIL (ЗАДНИЙ

ХОД НЕ ВКЛЮЧЕН)

Передача заднего хода не включилась. Попробуйте

еще раз.

Включен дальний свет фар.

WARM UP (ПРО-

ГРЕВ)

Двигатель и/или масло требуют прогрева перед на-

чалом работы в штатном режиме. Частота вращения

коленчатого вала двигателя ограничена пока не

будет достигнута нормальная рабочая температура

(до 10 минут при движении) Прогрев может потребо-

ваться после повторного запуска в очень холодную

погоду.

Модели 900 ACE и 1200 4-ТЕС

Включен режим экономии топлива

Включен стандартный режим

Включен спортивный режим

-------------------------------------------------------------------------------------------------------------------------------------------------------------

50

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

5) Кнопка MODE (M)

Используется для перемещения по многофункциональному дисплею, настроек или обнуления раз-

личных функций.

ПРИМЕЧАНИЕ:

Также может использоваться аналогичная по функционалу кнопка MODE (M), раз-

мещенная на многофункциональном переключателе.

6) Кнопка SET (S)

Используется для перемещения по многофункциональному дисплею, настроек или обнуления раз-

личных функций.
Изменения настроек применяются только при работающем двигателе.

ПРИМЕЧАНИЕ:

Также может использоваться аналогичная по функционалу кнопка SET (S), раз-

мещенная на многофункциональном переключателе.

Дополнительные функции панели приборов

ДОСТУПНЫЕ ПОКАЗАНИЯ ЦИФРОВОГО ДИСПЛЕЯ

ФУНКЦИИ

EXPEDITION

LE 600 HO

E-TEC

EXPEDITION

SE 600 HO

E-TEC

EXPEDITION

XTREME

800R E-TEC

А) Спидометр

Индикация по умолчанию

В) Тахометр

Х

Х

Х

С) Одометр

Х

Х

Х

D) Счетчик пути "А" или "В"

Х

Х

Х

E) Хронометр поездки

Х

Х

Х

F) Часы

Х

Х

Х

G) Уровень топлива.

Х

Х

Х

H) Альтиметр

Х

Х

Х

I) Интенсивность обогрева рукоя-

ток руля

Х

Х

Х

J) Интенсивность обогрева рыча-

га  управления  дроссельной  за-

слонки

Х

Х

Х

K) Мгновенный расход топлива

Х

Х

Х

L) Общий расход топлива

Х

Х

Х

М) Экран для сообщений

Х

Х

Х

N)  Температура  охлаждающей

жидкости

Х

Х

Х

О)  Режим  работы  подвески  с

пневмоподкачкой

Н.Д.

Х

Х

Р) Режим консервации двигателя

E-TEC

Х

Х

Х

Х = стандартная функция

Opt = дополнительная функция

Н.Д. = Не доступно

-------------------------------------------------------------------------------------------------------------------------------------------------------------

51

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

ДОСТУПНЫЕ ПОКАЗАНИЯ ЦИФРОВОГО ДИСПЛЕЯ

ФУНКЦИИ

EXPEDITION LE 900 ACE

EXPEDITION SE 900 ACE

А) Спидометр

Индикация по умолчанию

В) Тахометр

Х

Х

С) Одометр

Х

Х

D)  Счетчик  пути

"А" или "В"

Х

Х

E) Хронометр по-

ездки

Х

Х

F) Часы

Х

Х

G)  Уровень  то-

плива.

Х

Х

H) Альтиметр

Н.Д.

Н.Д.

I) Интенсивность

обогрева  рукоя-

ток руля

Х

Х

J)

Интенсив-

ность  обогрева

рычага  управле-

ния дроссельной

заслонки

Х

Х

K)  Мгновенный

расход топлива

Х

Х

L) Общий расход

топлива

Х

Х

М) Экран для со-

общений

Х

Х

N)  Температура

охлаждающей

жидкости

Х

Х

О)  Режим  рабо-

ты  подвески  с

пневмоподкач-

кой

Х

Х

Р)  Режим  кон-

сервации  двига-

теля E-TEC

Н.Д.

Н.Д.

Х = стандартная функция
Opt = дополнительная функция
Н.Д. = Не доступно

-------------------------------------------------------------------------------------------------------------------------------------------------------------

52

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

ДОСТУПНЫЕ ПОКАЗАНИЯ ЦИФРОВОГО ДИСПЛЕЯ

ФУНКЦИИ

EXPEDITION LE 1200 4-TEC

EXPEDITION SE 1200 4-TEC

А) Спидометр

Индикация по умолчанию

В) Тахометр

Х

Х

С) Одометр

Х

Х

D)  Счетчик  пути

"А" или "В"

Х

Х

E)  Хронометр  по-

ездки

Х

Х

F) Часы

Х

Х

G) Уровень топли-

ва

Х

Х

H) Альтиметр

Н.Д.

Н.Д.

I)  Интенсивность

обогрева  рукояток

руля

Х

Х

J)  Интенсивность

обогрева  рычага

управления  дрос-

сельной заслонки

Х

Х

K)

Мгновенный

расход топлива

Х

Х

L)  Общий  расход

топлива

Х

Х

М)  Экран  для  со-

общений

Х

Х

N)  Температура

о х л а ж д а ю щ е й

жидкости

Х

Х

О)  Режим  работы

подвески  с  пнев-

моподкачкой

Н.Д.

Х

Р)  Режим  консер-

вации  двигателя

E-TEC

Н.Д

Н.Д.

Х = стандартная функция
Opt = дополнительная функция
Н.Д. = Не доступно

При включении инфоцентра, на цифровой дисплей по умолчанию будут выведены последние вы-

бранные показания.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

53

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

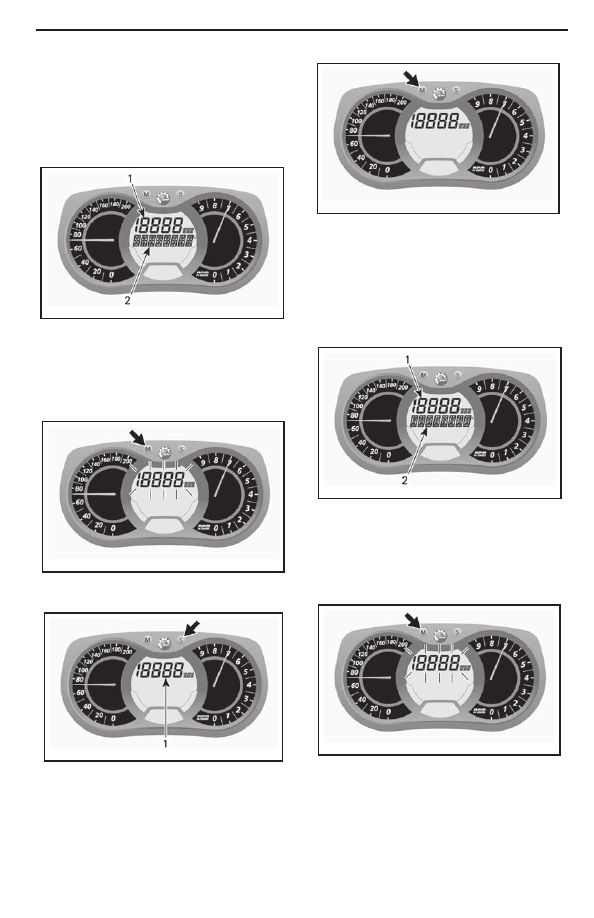

А) Спидометр

Помимо аналогового спидометра скорость дви-

жения снегохода может также отображаться на

многофункциональном дисплее.
Показания спидометра могут быть выведены на

дисплеи 1 или 2.

mmo2007 -009-066_m

mmo2007 -009-066_n

mmo2007 -009-066_o

mmo2007 -009-066_q

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ

1. Дисплей 1

2. Дисплей 2

Для  выбора  требуемого  дисплея  используйте

кнопку MODE (M), после чего выполните следу-

ющее:

Пока выбранный дисплей мигает нажмите кноп-

ку SET (S) для выбора показаний спидометра.

1. Показания спидометра

Подтвердите установку нажатием кнопки MODE

(M) или подождите 5 секунд для автоматическо-

го подтверждения.

В) Тахометр

Помимо аналогового тахометра частота враще-

ния  коленчатого  вала  двигателя  может  также

отображаться  на  многофункциональном  дис-

плее.
Показания тахометра могут быть выведены на

дисплеи 1 или 2.

mmo2007 -009-066_q

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ

1. Дисплей 1

2. Дисплей 2

Для  выбора  требуемого  дисплея  используйте

кнопку MODE (M), после чего выполните следу-

ющее:

mmo2007 -009-066_m

Пока выбранный дисплей мигает нажмите кноп-

ку SET (S) для выбора показаний тахометра.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

















содержание      ..     1      2      3      4      ..
