1. Положение ON (ВКЛ)
2. Положение OFF (ВЫКЛ)

Водитель должен уметь уверенно пользо
ваться кнопкой аварийного выключения дви
гателя. Рекомендуем потренироваться в за
пуске и выключении двигателя с помощью
этой кнопки. Приобретенные навыки будут
очень полезны, если Вы окажетесь в экстре
мальной ситуации.

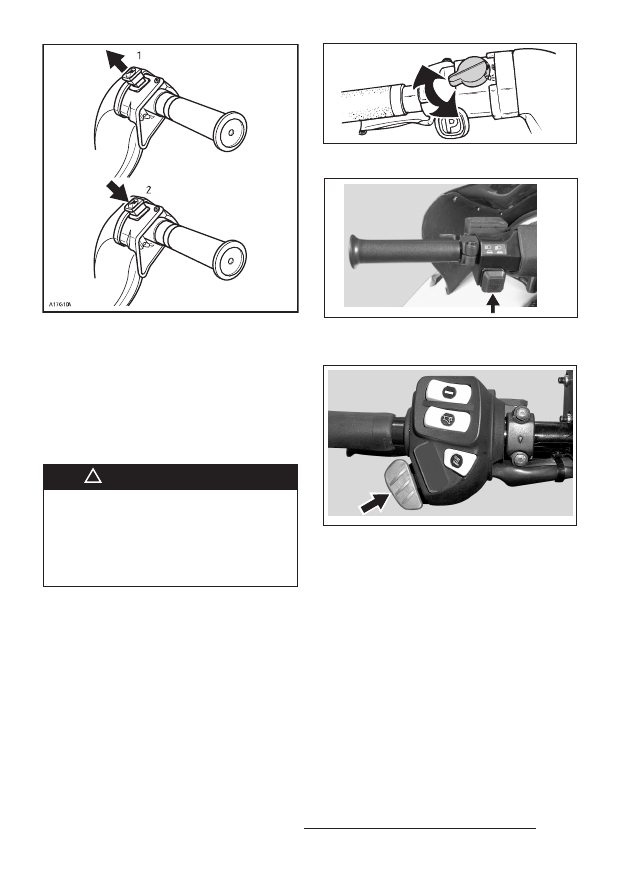

11) Переключатель света фары

Переключатель расположен на левой рукоят
ке руля и предназначен для переключения
ближнего и дальнего света фары. Заметьте,
что при запуске двигателя фары включаются
автоматически.

ТИПОВОЙ ВАРИАНТ – SKANDIC LT

ТИПОВОЙ ВАРИАНТ – SKANDIC WT/SWT 550 F/
SUV

A15G0XA

A03H1IA

A33E04A

ТИПОВОЙ ВАРИАНТ – EXPEDITION TUV
SERIES/SKANDIC SWT V800

12) Рукоятка ручного стартера

Все модели, кроме V3800 Series

Рукоятка ручного стартера находится по пра
вому борту снегохода. Чтобы включить меха
низм ручного стартера, медленно потяните
рукоятку на себя и, когда почувствуете сопро
тивление, дерните рукоятку энергично. Мед
ленно верните рукоятку в исходное положе
ние.

13) Рычаг воздушной заслонки

Трехпозиционный рычаг воздушной заслон
ки облегчает пуск холодного двигателя.

       ПРЕДОСТЕРЕЖЕНИЕ

Если поводом для аварийной оста'
новки двигателя послужила какая'то
неисправность, то перед запуском
двигателя необходимо найти и устра'
нить её причину. Обратитесь за помо'
щью к дилеру Ski'Doo.

!

42

1. OFF (ВЫКЛ)
2. Положение 2
3. Положение 3

Пуск холодного двигателя

ПРИМЕЧАНИЕ. Не нажимайте рычаг дрос
сельной заслонки во время пуска двигателя.

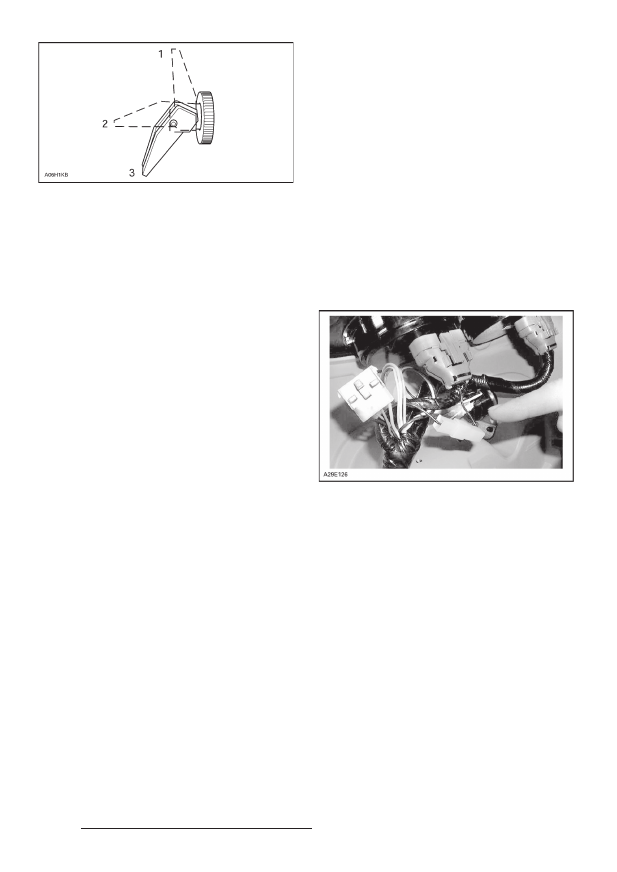

Переместите рычаг воздушной заслонки в
положение “3” и пустите двигатель. Как толь
ко двигатель начнет работать, переведите
рычаг воздушной заслонки в положение “2”.
Через несколько секунд (максимум 10 сек.)
верните рычаг воздушной заслонки в поло
жение OFF.

ПРИМЕЧАНИЕ. При низкой температуре
(ниже –20

О

С), возможно, потребуется не

сколько раз переключить рычаг воздушной
заслонки из положения OFF в положение “2”
и обратно.

Пуск прогретого двигателя

Пустите двигатель, не прикрывая воздушную
заслонку. Если двигатель не начал работать
после двух попыток запуска с помощью руч
ного стартера или после двух включений
электрического стартера (5 сек.), поверните
рычаг воздушной заслонки в положение “2”.
Пустите двигатель, не нажимая рычаг дрос
селя. Когда двигатель заработает, полностью
откройте воздушную заслонку (положение
“1” — OFF).

14) Спидометр

Цифровой прибор прямого отсчета показы
вает скорость движения снегохода в км/ч
(миль/ч – для США).

Expedition TUV Series/
Skandic SWT V3800

Эти модели оснащены электронным спидо
метром, который показывает скорость дви
жения снегохода в км/ч (миль/ч).

ПРИМЕЧАНИЕ. При скорости движения
90 км/ч (55 миль в час) и выше жидкокрис
таллический дисплей (ЖКД) будет показы
вать только значение скорости независимо
от выбранного режима индикации.

Изменение единицы измерения

ПРИМЕЧАНИЕПроцедура изменения еди
ницы измерения затрагивает одновременно
спидометр, одометр и счетчик пробега.

Заглушите двигатель, откройте моторный
отсек. Обрежьте фиксирующие стяжки.
Вставьте соединители. Таким образом еди
ницей измерения вместо «миль» становятся
«километры».

Чтобы снова вернуться к показаниям в милях,
выньте вставку.  Привяжите соединитель
к жгуту с помощью стяжек.

СОЕДИНИТЕЛИ

15) Одометр

Одометр показывает общий пробег снегохо
да в километрах или милях.

Expedition TUV Series/
Skandic SWT V3800

ПРИМЕЧАНИЕ. При скорости движения
90 км/ч (55 миль в час) и выше ЖКД будет по
казывать только значение скорости незави
симо от выбранного режима индикации.

16) Счетчик пробега за поездку/Дисплей

Счетчик пробега

Прибор показывает пробег снегохода в ки
лометрах или милях с момента последнего
обнуления показаний.

43

Expedition TUV Series/
Skandic SWT V3800

Дисплей

ПРИМЕЧАНИЕ. При скорости движения
90 км/ч (55 миль в час) и выше ЖКД будет по
казывать только значение скорости незави
симо от выбранного режима индикации.

Счетчик моточасов

Счетчик регистрирует наработку двигателя (в
часах и минутах) с момента последнего об
нуления.

Код многофункционального дисплея

Если на дисплее появляется сообщение
SCALE, то это означает, что кнопка выбора
режимов индикации залипла в нижнем по
ложении или была нажата при активиза
ции системы электрооборудования.

17) Кнопка сброса счетчика пробега/

Кнопка режима индикации

Кнопка сброса счетчика пробега

Skandic Series, кроме
Skandic SWT V3800

Нажмите кнопку — показания счетчика долж
ны обнулиться.

Кнопка режима индикации

Expedition TUV Series/
Skandic SWT V3800

Кнопка предназначена для изменения режи
ма работы дисплея. При пуске двигателя дис
плей начинает работу в режиме одометра.
При нажатии кнопки дисплей переходит в
режим счетчика пути.

При следующем нажатии включается режим
счетчика моточасов. Нажмите кнопку еще
раз — и на дисплее снова появятся показа
ния одометра.

Показания счетчика пробега и счетчика мото
часов можно обнулить. Для этого достаточно
нажать кнопку и удерживать ее в нажатом по
ложении 2 секунды.

18) Крышка топливного бака/Указатель

уровня топлива

Для заправки снегохода топливом отверни
те крышку. После заправки заверните крыш
ку и туго затяните ее.

В крышку может быть встроен щуп или меха
нический указатель уровня топлива.

ПРИМЕЧАНИЕ. Пока крышка топливного
бака не закрыта и не затянута как следует, не
садитесь на сиденье и не опирайтесь на него.

19) Выключатель электрообогрева

рукояток руля

Трехпозиционный тумблер предназначен для
включения/выключения электрообогрева ру
кояток руля.

Во время заправки топливом двига'
тель должен быть выключен. Бензин
является горючим и взрывоопасным
продуктом. Производите заправку на
открытом воздухе или в хорошо про'
ветриваемом помещении. Не курите
вблизи топливного бака, не подноси'
те к нему открытое пламя. Медленно
отворачивайте крышку топливного
бака. Если при этом слышен свист,
свидетельствующий о наличии избы'
точного давления в баке, покажите
снегоход дилеру – возможно, требу'
ется небольшой ремонт. Эксплуата'
ция снегохода на это время запреще'
на. Не переполняйте топливный бак;
не заправляйте бак доверху, если со'
бираетесь оставить снегоход в теп'
лом помещении. При нагреве топли'
во может начать вытекать из'под
крышки заливной горловины. Выти'
райте все потеки топлива с корпуса
снегохода. Регулярно проверяйте со'
стояние топливной системы.

       ПРЕДОСТЕРЕЖЕНИЕ

!

44

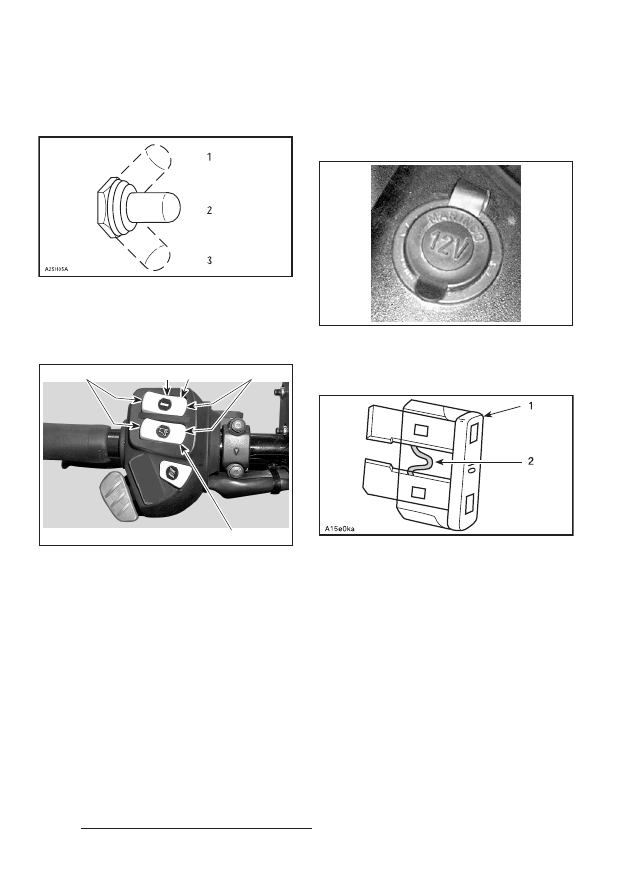

ТИПОВОЙ ВАРИАНТ – SKANDIC SERIES,
КРОМЕ SWT V800
1. Сильный обогрев
2. Обогрев выключен
3. Средний обогрев

A33E04B

1

2

3

4

5

ТИПОВОЙ ВАРИАНТ – EXPEDITION TUV
SERIES/SKANDIC SWT V800
1. Выключатель электрообогрева рукояток

руля

2. Выключатель электрообогрева рычага

дросселя

3. Сильный обогрев
4. Средний обогрев
5. Обогрев выключен

21) Защелки капота

Оттяните и отстегните защелки капота.

Осторожно поднимите капот вверх до сраба
тывания фиксатора.

Медленно опустите капот и закройте за
щелки.

22) Электрическая розетка

Все модели, кроме Skandic LT

Электрическая розетка предназначена для
подключения 12вольтовых электроприборов
(только при работающем двигателе). Макси
мальный выходной ток – 20 ампер (см. ниже
«Предохранители»).

A29I04A

1. Предохранитель
2. Проверьте, не оплавлена ли нить

23) Предохранители

Вытащите предохранитель из держателя.
Проверьте, не оплавлена ли нить.

20) Выключатель электрообогрева

рычага дроссельной заслонки

Трехпозиционный переключатель предназ
начен для включения/выключения электро
обогрева рычага дроссельной заслонки.
