37

ТИПОВОЙ ВАРИАНТ

Переключение передач

       ПРЕДОСТЕРЕЖЕНИЕ

Скорость движения задним ходом не
ограничена. Будьте внимательны:
движение задним ходом на высокой
скорости может привести к потере
управления.  Перед включением зад'
ней передачи полностью остановите
снегоход. Перед нажатием на рычаг
дросселя и началом движения зад'
ним ходом дождитесь подачи звуко'
вого сигнала. Перед включением
задней передачи, оставаясь на сиде'
нье, нажмите рычаг тормоза. Убеди'
тесь, что путь позади снегохода сво'
боден от препятствий и посторонних
людей.

!

A29D2JA

ОСТОРОЖНО.  Повышающую передачу
включайте только на холостых оборотах
двигателя при скорости движения не бо'
лее 20 км/ч.

Перед включением задней передачи полно
стью остановите снегоход. Максимальная
скорость движения на первой передаче —
60 км/ч.

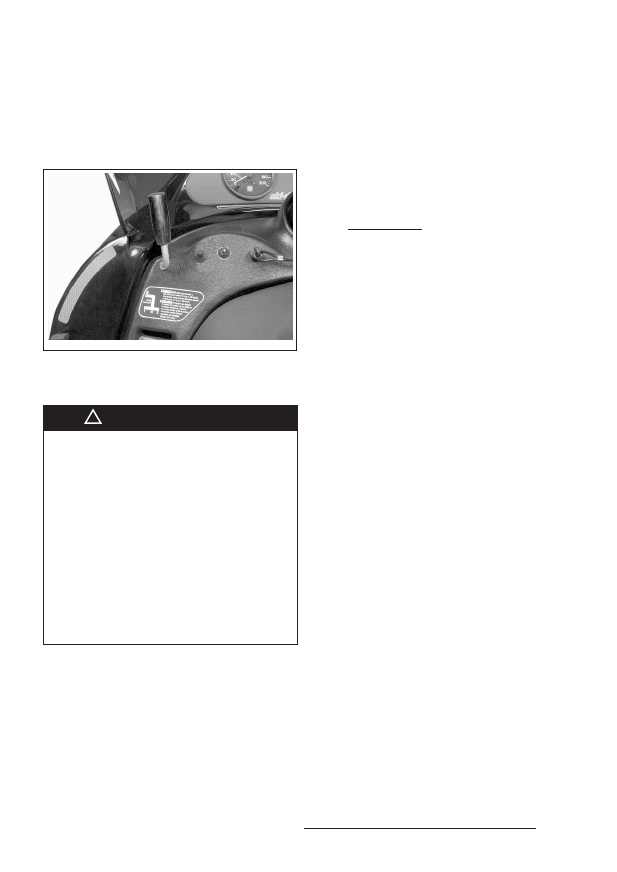

5) Рычаг переключения передач или

кнопка реверса

Механический реверс

Все модели, кроме Skandic LT/LT E

Эти модели оснащаются механическим ре
версом, управляемым  4позиционным рыча
гом переключения передач.

Не прикладывайте чрезмерных усилий к ры
чагу переключения передач. Если передача
не переключается, нажмите на рычаг дрос
селя, сдвинув снегоход с места, останови
тесь и еще раз попробуйте переключить пе
редачу.

Электронный реверс

Skandic LT/LT E

Эти модели оснащены системой электронно
го реверса Rotax (RER™), которая управля
ется кнопкой включения задней передачи.

При работающем двигателе нажатие на кноп
ку реверса RER формирует сигнал измене
ния направления вращения коленчатого вала
двигателя. Таким образом, движение задним
ходом достигается не за счет переключения
передачи, а за счет изменения направления
вращения коленчатого вала двигателя.

При нажатии на кнопку реверса RER блок
МРЕМ (универсальный электронный модуль)
уменьшает обороты двигателя практически
до полной остановки, затем изменяет угол
опережения зажигания и, соответственно, на
правление вращения коленчатого вала двига
теля.

Если двигатель был остановлен или заглох,
то при его запуске будет включена передняя
передача.

Переключение передач возможно только при
работающем двигателе.

Кнопка включения реверса RER не функцио
нирует, если двигатель работает на оборотах
свыше 3800 об/мин.

Перед переключением передач рекоменду
ется прогреть двигатель до нормальной ра
бочей температуры.

Система не нуждается в регулировках, за
исключением настройки на работу в услови
ях высокогорья. См. раздел «Настройка ре
верса для работы в условиях высокогорья».

38

6) Руль

Руль предназначен для управления курсом сне
гохода. Когда Вы поворачиваете руль вправо
или влево, в ту же сторону поворачиваются и
лыжи, соответственно поворачивая Вашу ма
шину.

       ПРЕДОСТЕРЕЖЕНИЕ

Резкий поворот при движении зад'
ним ходом может привести к потере
контроля над снегоходом.

!

Рулевая колонка регулируется по высоте. Об
ратитесь к дилеру SkiDoo.

7) Поручень

Водитель может держаться за этот поручень
во время движения по склону.

       ПРЕДОСТЕРЕЖЕНИЕ

Не пользуйтесь этим поручнем для
буксировки или подъема снегохода.
Его единственное назначение – слу'
жить опорой во время движения по
склону. Одна рука всегда должна ос'
таваться на руле.

!

8) Замок зажигания/Кнопка пуска

двигателя

Skandic Series, кроме SWT V3800

1

1

2

2

3

A23H04A

Включение заднего хода

       ПРЕДОСТЕРЕЖЕНИЕ

Включение заднего хода на этих моде'
лях осуществляется нажатием кнопки
реверса RER при работающем двига'
теле. Перед началом движения зад'
ним ходом дождитесь подачи звуково'
го сигнала и включения сигнальной
лампы RER на приборной панели. При
движении задним ходом скорость этих
снегоходов не ограничена. Будьте ос'
торожны, так как движение задним хо'
дом на высокой скорости может при'
вести к потере управления. Перед на'
жатием на кнопку RER полностью ос'
тановитесь. Перед включением зад'
ней передачи сядьте на сиденье и на'
жмите на рычаг тормоза. Убедитесь,
что путь позади снегохода свободен от
препятствий и посторонних людей.

!

На полностью остановленном снегоходе с
двигателем, работающим на холостом ходу,
нажмите и отпустите кнопку реверса RER.

При включенной задней передаче будет ми
гать сигнальная лампа реверса и подавать
ся звуковой сигнал продолжительностью
одна секунда с интервалом полсекунды.

Плавно и медленно нажмите на рычаг дрос
сельной заслонки. Дайте ведущему шкиву
возможность войти в зацепление, а затем ос
торожно увеличивайте скорость.

Включение передней передачи

На полностью остановленном снегоходе,
когда двигатель работает на холостом ходу,
нажмите и отпустите кнопку реверса – гас
нет сигнальная лампа реверса и прекраща
ется подача звукового сигнала.

Плавно и медленно нажмите на рычаг дрос
селя. Дайте ведущему шкиву возможность
войти в зацепление, а затем осторожно уве
личивайте скорость.

Настройка системы RER на работу
в условиях высокогорья

Для эксплуатации снегохода на высокогорье
необходимо изменить угол опережения за
жигания.

Для установки специального высокогорного
колпачка обратитесь к дилеру SkiDoo.

ПУСК ДВИГАТЕЛЯ РУЧНЫМ/ЭЛЕКТРИЧЕСКИМ
СТАРТЕРОМ:
1. OFF (ВЫКЛ)
2. ON (ВКЛ)
3. ПУСК

39

Пуск двигателя ручным стартером

Снегоход оснащен двухпозиционным замком
зажигания. Для пуска двигателя необходимо
повернуть ключ зажигания в положение ON
и дернуть за рукоятку ручного стартера. Для
выключения двигателя поверните ключ в по
ложение OFF.

Пуск двигателя электростартером

Снегоход оснащен трехпозиционным замком
зажигания. Для запуска двигателя необходи
мо повернуть ключ зажигания в положение
START и удерживать его в этом положении до
тех пор, пока двигатель не запустится. См.
рисунки выше.

ОСТОРОЖНО. Не удерживайте ключ зажи
гания в положении START  более 10 секунд.
Между попытками запуска двигателя следу
ет выдерживать паузу, необходимую для ох
лаждения стартера. Если продолжать удер
живать ключ в положении START после запус
ка двигателя, то возможна поломка деталей
стартера.

Сразу после запуска двигателя немедленно
отпустите ключ зажигания. Ключ автомати
чески вернется в положение ON.

Если двигатель не удалось запустить с пер
вой попытки, то перед следующим включе
нием стартера необходимо повернуть ключ
зажигания в положение OFF. Чтобы заглушить
работающий двигатель, поверните ключ за
жигания в положение OFF.

ПРИМЕЧАНИЕ.  При необходимости двига
тель может быть запущен с помощью ручно
го стартера.

Если стартер не работает, проверьте исправ
ность предохранителя системы запуска дви
гателя. См. раздел «Предохранитель систе
мы пуска и электрической розетки» .

Expedition TUV Series/Skandic SWT V3800

Нажмите кнопку START и удерживайте в этом
положении, пока двигатель не запустится.

ОСТОРОЖНО. Не удерживайте кнопку
START в нажатом положении более 10 секунд.
Между попытками запуска двигателя следу
ет выдерживать паузу, необходимую для ох
лаждения стартера. Если продолжать удер
живать кнопку START нажатой после запуска
двигателя, то возможна поломка деталей
стартера.

       ПРЕДОСТЕРЕЖЕНИЕ

Чтобы предотвратить случайный пуск
двигателя, угон или несанкциониро'
ванное использование снегохода деть'
ми или посторонними лицами, не ос'
тавляйте снегоход с присоединенным
шнуром безопасности и ключом в
замке зажигания.

!

Сразу после запуска двигателя отпустите
кнопку START.

Если двигатель не удалось запустить с пер
вой попытки, то перед следующим включе
нием стартера необходимо выждать не
сколько секунд. Чтобы заглушить работаю
щий двигатель, нажмите кнопку выключения
двигателя или отсоедините колпачок шнура
безопасности.

9) Выключатель со шнуром

безопасности

Общие сведения

Система с вытяжным шнуром безопасности
выключает двигатель, если водитель случай
но падает со снегохода.

Использование

Перед пуском двигателя прикрепите шнур
безопасности к петле на одежде, а колпачок
шнура наденьте на выключатель.

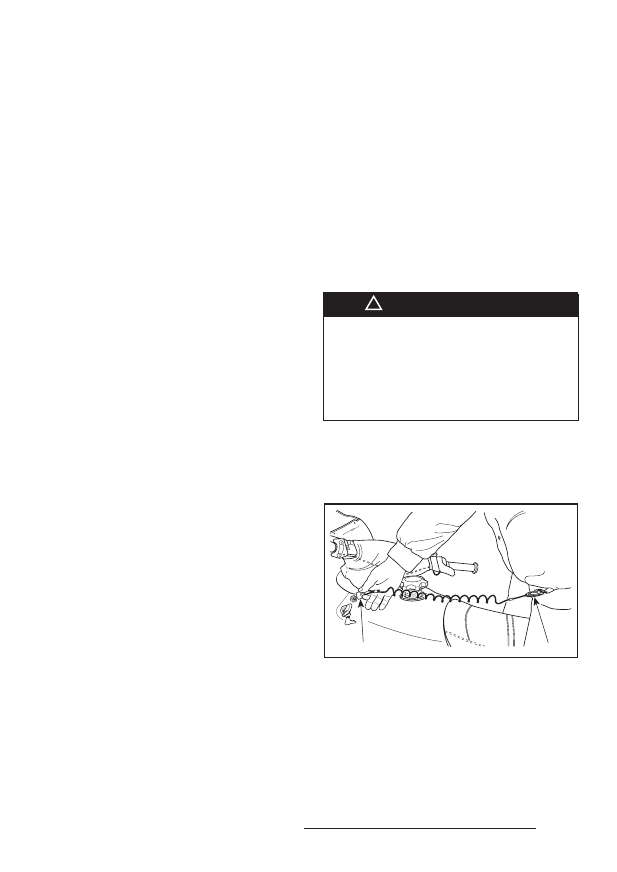

ТИПОВОЙ ВАРИАНТ
1. Наденьте колпачок на выключатель
2. Прикрепите конец шнура к петле

Для экстренной остановки двигателя сдер
ните колпачок шнура безопасности с выклю
чателя.

A06H1YA

2

1

40

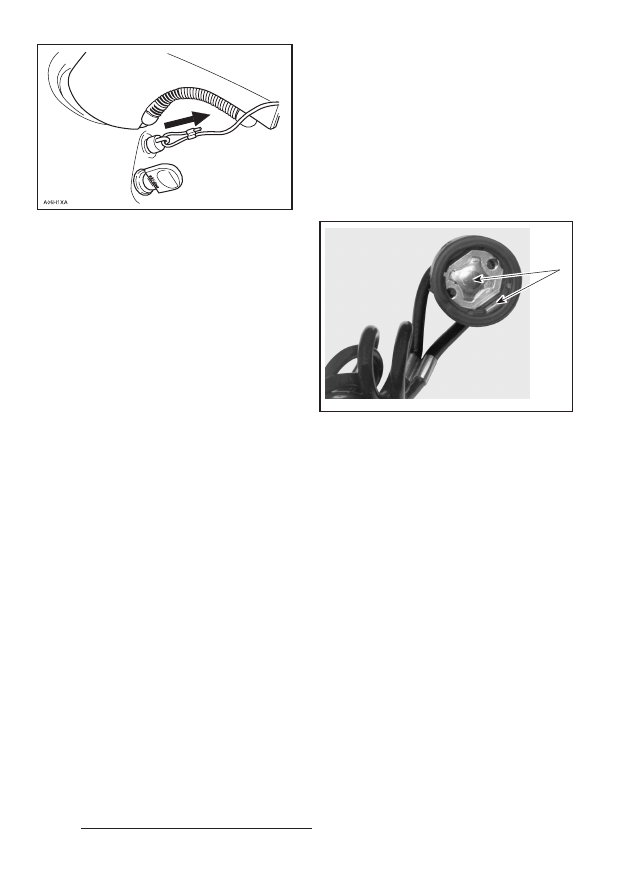

A30H08A

1

1. Очистить от грязи или снега

Мигание сигнальной лампы DESS с частотой
3 раза в секунду указывает на использование
неверно запрограммированного шнура бе
зопасности. Движение на снегоходе невоз
можно.

10) Выключатель двигателя

Нажимной выключатель двигателя находит
ся на правой рукоятке руля. Для того чтобы
быстро заглушить двигатель в случае какой
либо опасности, нажмите выключатель вниз
в положение OFF (ВЫКЛ) и одновременно на
жмите на рычаг тормоза. Чтобы запустить
двигатель, вытяните выключатель в верхнее
положение ON (ВКЛ).

ТИПОВОЙ ВАРИАНТ

DESS (цифровая кодируемая
противоугонная система)/Выключатель
двигателя

Модели с жидкостным охлаждением

Система DESS со шнуром  безопасности
предназначена для защиты снегохода от уго
на и является аналогом ключа зажигания.
При отсоединении колпачка шнура (напри
мер, в случае падения водителя) двигатель
выключается.

В колпачок шнура безопасности, входящего
в комплект поставки снегохода, встроена
электронная схема с уникальным цифровым
кодом. Дилер заносит этот код в память мо
дуля МРЕМ Вашего снегохода, что после счи
тывания кода позволяет двигателю снегохо
да развивать обороты выше 3000 об/мин.

При установке шнура безопасности с другим
кодом запуск двигателя возможен, но макси
мальная частота вращения будет недоста
точна для включения вариатора и движения
снегохода.

Дополнительные шнуры безопасности

Дилер SkiDoo может запрограммировать
модуль МРЕМ для работы с 8 различными
шнурами безопасности.

Рекомендуем приобрести у авторизованно
го дилера SkiDoo дополнительные колпач
ки шнуров безопасности. Если Вы имеете не
сколько снегоходов, Ваш дилер SkiDoo мо
жет запрограммировать их таким образом,
чтобы каждый из них мог работать со шнуром
безопасности другого снегохода.

Мигание сигнальной лампы системы
DESS

Мигание сигнальной лампы с интервалом
1,5 секунды означает плохой контакт. Движе
ние на снегоходе невозможно.

Отсоедините шнур безопасности. Убедитесь,
что колпачок шнура очищен от грязи или сне
га. Снова подсоедините шнур безопасности
и повторите запуск двигателя. Если предуп
редительные сигналы не прекращаются, об
ратитесь к дилеру SkiDoo.
