Руководство пользователя 2018
POLARIS GENERAL 4 1000 EPS
ДОБРО ПОЖАЛОВАТЬ
Мы признательны вам за приобретение продукции нашей компании и рады
приветствовать во всемирном клубе любителей техники Polaris.
Обязательно посетите наш веб-сайт www.brandtpolaris.ru, чтобы узнать о
последних новостях, новых продуктах, предстоящих событиях,
возможности карьерного роста и многое другое.
Мы испытываем гордость за производство выдающегося ряда изделий для
хозяйственных нужд и отдыха.
• Снегоходы
• Мотовездеходы
• Мотовездеходы
(снегоболотоходы) RZR®
(снегоболотоходы) ATV
• Транспортные средства GEM®
• Электрические транспортные
• Мотоциклы VICTORY®
средства LEV
• Мотоциклы INDIAN®
• Специальные мотовездеходы
• Генераторы POLARIS POWER®
RANGER®
• Военные транспортные средства
• Специальные транспортные
POLARIS DEFENSE®
средства BRUTUS®
• Транспортные средства
SLINGSHOT®
Мы убеждены, что вся выпускаемая компанией Polaris техника отвечает
самым высоким современным мировым стандартам. Многолетний опыт,
использованный нами в процессе создания и изготовления вашего
транспортного средства Polaris, позволил нам сделать его самым
совершенным из когда-либо выпускавшихся транспортных средств.
Для обеспечения безопасной и комфортной эксплуатации вашего
транспортного средства соблюдайте все приведенные в настоящем
Руководстве требования и рекомендации.
В руководстве приведены минимальные сведения по техническому
обслуживанию мотовездехода (снегоболотохода), информация по более
серьезным работам, выполняемым специальным персоналом дилера,
находится в инструкции по ремонту.
Ваш дилер Polaris прекрасно разбирается в устройстве вашего
транспортного средства и заинтересован в том, чтобы наилучшим образом
удовлетворить любые ваши требования. Техническое обслуживание
транспортного средства во время и по завершении действия гарантии
следует проводить только у дилера.
3
ВВЕДЕНИЕ
7
БЕЗОПАСНОСТЬ
11
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ . . .
31
ЭКСПЛУАТАЦИЯ
53
ЛЕБЕДКА
69
СИСТЕМЫ ОГРАНИЧЕНИЯ ВЫБРОСОВ
83
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
85
СПЕЦИФИКАЦИИ
123
ПРОДУКТЫ POLARIS
125
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
127
ГАРАНТИЯ
131
ЖУРНАЛ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
141
5
ВВЕДЕНИЕ
ВВЕДЕНИЕ
Мотовездеходы (снегоболотоходы) Polaris - транспортные средства,
разработанные для движения только по бездорожью. Мотовездеходы
(снегоболотоходы) POLARIS GENERAL НЕ предназначены для экс-
плуатации на автомобильных дорогах общего пользования (по дорогам
общей сети). Данные мотовездеходы (снегоболотоходы) подлежат
регистрации в органах Гостехнадзора. Перед началом эксплуатации
транспортного средства изучите все местные правила и законы,
регламентирующие движение на подобного рода технике.
На протяжении всего руководства пользователя появляются следующие
сигнальные слова и символы. Когда используются эти слова и символы,
речь идет о вашей безопасности и безопасности других. Прежде, чем
читать данное Руководство, ознакомьтесь с их значением.
ВНИМАНИЕ
ВНИМАНИЕ - Указывает на опасную ситуацию, которая может привести к
смерти или серьезным травмам водителя, прохожих или человека
(людей), производящих проверку или обслуживание транспортного
средства.
ПРЕДОСТЕРЕЖЕНИЕ
ПРЕДОСТЕРЕЖЕНИЕ - Знак, указывающий на обязательные действия,
которые нужно совершать, чтобы избежать повреждения транспортного
средства или личного имущества.
ПРЕДУПРЕЖДЕНИЕ
ПРЕДУПРЕЖДЕНИЕ - Указывает на опасную ситуацию, которая, если ее
не избежать, может привести к небольшим или средним травмам, а также
к повреждению транспортного средства.
ВАЖНО
ВАЖНО - Содержит основную информацию, о которой необходимо
помнить во время разборки, сборки и проверки элементов.
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ - Содержит пояснения к важной информации.
7
ВВЕДЕНИЕ
Знак запрета по безопасности указывает на действия,
которые НЕ НУЖНО совершать, чтобы избежать опасности.
Знак, указывающий на обязательные действия, которые
НУЖНО совершать, чтобы избежать опасности.
8
ВВЕДЕНИЕ
ВНИМАНИЕ
Пренебрежение указаниями в данном Руководстве Пользователя может
привести к серьезным повреждениям мотовездехода (снегоболотохода),
личным травмам и даже смерти. Транспортное средство Polaris не
игрушка, и при неправильной эксплуатации может представлять
серьезную опасность. Управляемость мотовездехода (снегоболотохода)
отличается от автомобилей грузовиков и других транспортных средств.
Потеря управления или переворот могут произойти неожиданно даже при
таких обычных маневрах, как разворот движение по склону или
преодоление препятствий, если не соблюдать меры безопасности.
•
Внимательно прочитайте настоящее руководство и просмотрите DVD
по безопасности, который поставляется с вашим транспортным
средством. За дополнительной информацией обращайтесь к дилеру
Polaris. Усвойте все предупреждения, меры предосторожности и
процедуры в данном Руководстве. Данное Руководство пользователя
всегда должно находиться на соответствующем транспортном средстве.
•
Обратитесь к дилеру.
•
Данное транспортное средство предназначено ТОЛЬКО ДЛЯ ВЗРОСЛЫХ.
Управление мотовездеходом (снегоболотоходом) лицам МОЛОЖЕ 16 ЛЕТ
БЕЗ ДЕЙСТВУЮЩЕГО ВОДИТЕЛЬСКОГО УДОСТОВЕРЕНИЯ
ЗАПРЕЩЕНО.
•
Перевозка детей младше 12 лет запрещена. Водитель или пассажир
должен быть в состоянии опираться спиной на спинку сиденья, обеими
ногами на пол, а руки держать на рулевом колесе (если за рулем) или
на поручне.
•
Пройдите курс специальной подготовки, который предназначен для
начинающего водителя. Никогда не допускайте к эксплуатации
транспортного средства знакомых или друзей, не ознакомившихся с
данным Руководством пользователя и не прошедших специальный
курс обучения.
•
Всегда используйте двери в кабине во время вождения. Руки и ноги всегда
должны находится внутри транспортного средства.
•
Наденьте шлем и защиту для глаз, перчатки, куртку с длинными рукавами,
длинные брюки и высокие ботинки.
•
Никогда не используйте это транспортное средство, находясь под
воздействием лекарственных средств, наркотиков или алкоголя, так как
это нарушает способность здраво мыслить и увеличивает время
реакции водителя.
ВИБРАЦИЯ И ШУМНОСТЬ
Шумность и вибрация, которые ощущаются водителем, измеряются в
соответствии с европейскими нормами EN 15997.
Условия измерений:
9
ВВЕДЕНИЕ
Измеряемые единицы техники в состоянии нового квадроцикла.
Окружающие условия контролировались в соответствии с условиями
проверки.
Неточность в измерении вибрации зависит от многих факторов,
включающих:
• Погрешность измерений и прибора.
• Различие в измеряемых единицах, такие как нормальный износ.
• Различное физическое состояние водителя и опыт.
• Возможность рабочего проделать рабочие операции при измерениях.
• Внешние факторы, такие как шум и температура.
ИДЕНТИФИКАЦИОННЫЕ НОМЕРА
Запишите идентификационные номера вашего транспортного средства и
номер ключа. Храните запасной ключ в надежном месте. Дубликат ключа
зажигания выдается по заказу с использованием бланка для ключа Polaris
(используйте номер вашего ключа) и предъявления действующего ключа.
Если утеряны все ключи, замок зажигания подлежит замене.

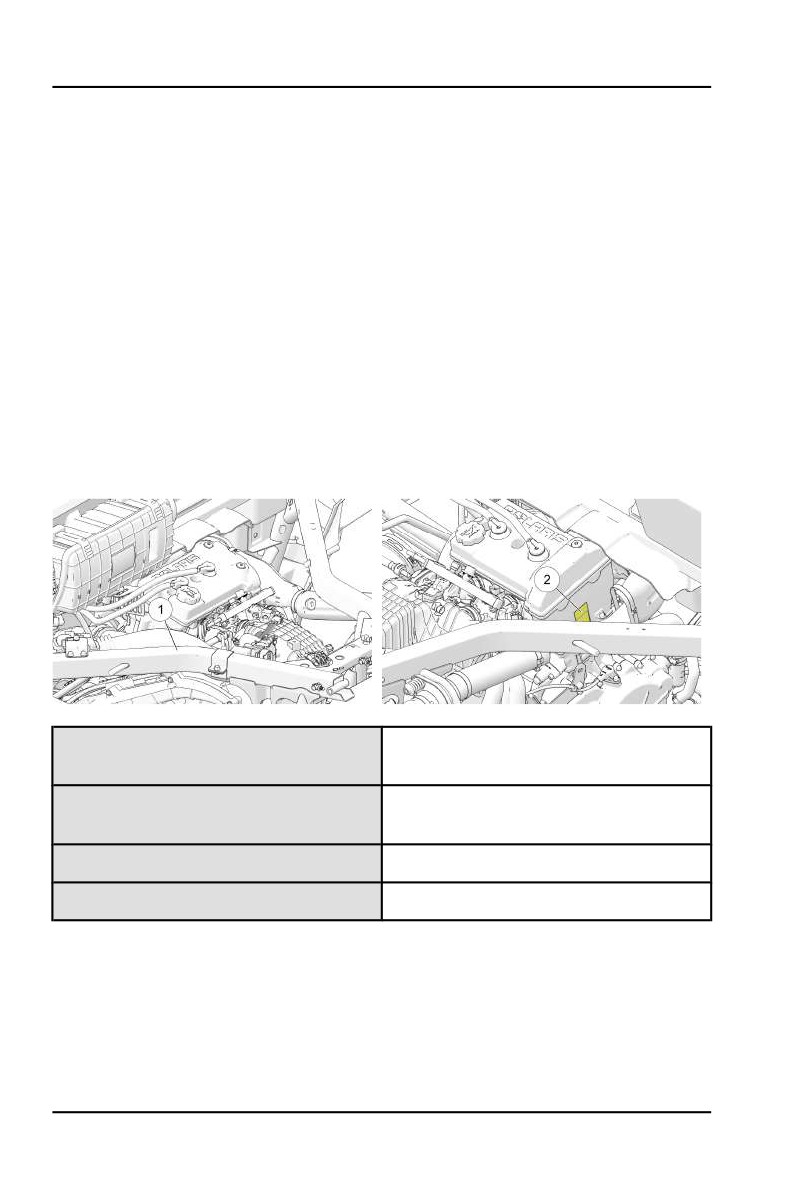

Номер модели транспортного
средства:
Идентификационный номер
рамы VIN (1):
Заводской номер двигателя (2):
Номер ключа:
10
БЕЗОПАСНОСТЬ
БЕЗОПАСНОСТЬ
ОБУЧЕНИЕ ПО БЕЗОПАСНОСТИ
Прохождение обучения по безопасному вождению - это приоритетное
требование Polaris. Polaris настоятельно рекомендует всем пользователям
транспортных средств пройти специальное обучение.
Рекомендации по прохождению специального обучения всегда можно
получить у дилера Polaris.
Транспортные средства Polaris разработаны для движения только по
бездорожью. Перед началом эксплуатации транспортного средства изучите
все местные правила и законы, регламентирующие движение на подобного
рода технике.
Мы настоятельно рекомендуем Вам строго следовать регламенту
технического обслуживания мотовездехода (снегоболотохода),
приведенному в этом руководстве. Это необходимо для поддержания
мотовездехода (снегоболотохода) в исправном состоянии.
За дополнительной информацией обратитесь к дилеру Polaris.
11
БЕЗОПАСНОСТЬ
ЭКИПИРОВКА ВОДИТЕЛЯ
Водитель и все пассажиры всегда должны носить шлем, защитные очки,
перчатки, куртку с длинными рукавами, длинные брюки, прочные высокие
ботинки, а также пристегиваться ремнем безопасности. Защитная
экипировка снижает вероятность получения травмы.
КОМФОРТ ВОДИТЕЛЯ
При определенных условиях эксплуатации тепло, выделяемое двигателем
и выхлопной системой, может повысить температуру в кабине. Это
происходит чаще всего при эксплуатации при высокой температуре
окружающего воздуха на низких скоростях и/или высокой нагрузке в
течение длительного периода времени. Наличие ветрового стекла, крыши
и/или кабины может способствовать повышению температуры из-за
ограниченности воздушного потока. Любой дискомфорт из-за увеличения
температуры в кабине может быть минимизирован путем ношения
надлежащей экипировки и изменения скорости для увеличения потока
воздуха.

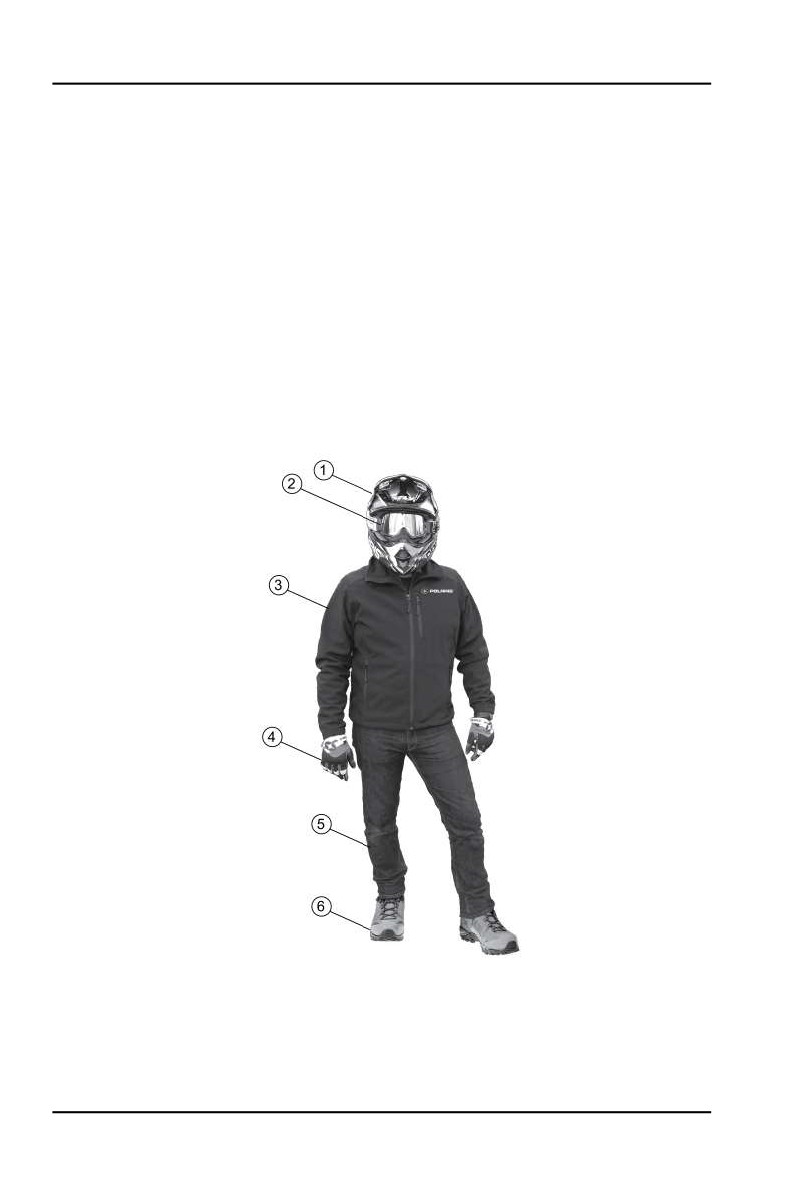

1) Шлем
4) Перчатки
2) Защита глаз
5) Длинные брюки
3) Длинные рукава
6) Прочные высокие ботинки
12
БЕЗОПАСНОСТЬ
ШЛЕМ
Ношение шлема позволяет избежать черепно-мозговых травм. При
поездках на транспортном средстве Polaris всегда одевайте шлем,
отвечающий или превосходящий требования действующих стандартов.
Надевайте шлем, утвержденный Министерством
транспорта (DOT) или SNELL.
В Европе, Азии и Океании разрешенные шлемы должны
быть помечены знаком ECE 22.05. Знак ЕСЕ представляет
собой круг, описанный вокруг буквы Е, с различимым
номером страны, сертифицировавшей шлем. Кроме того,
на этикетке должны быть указаны номер сертификата и
серийный номер шлема.
ЗАЩИТА ГЛАЗ
Не пользуйтесь обычными или солнцезащитными очками для защиты глаз.
При движении на транспортном средстве Polaris всегда носите защитные
очки или шлем с защитным стеклом. Polaris рекомендует использовать
защитную экипировку с маркировкой персональных средств защиты (PPE)
VESC 8, V-8, Z87.1 или CE. Защитные очки или другие средства должны
содержаться в чистоте.
ПЕРЧАТКИ
Перчатки для вождения вне дорог со специальными накладками
наилучшим образом обеспечивают защиту и комфорт.
БОТИНКИ
Используйте крепкие ботинки с плотной посадкой ног. Запрещается
эксплуатация транспортного средства в открытой обуви или босиком.
ОДЕЖДА
Надевайте куртку с длинными рукавами и длинные брюки.
13
БЕЗОПАСНОСТЬ
ПРЕДУПРЕДИТЕЛЬНЫЕ ТАБЛИЧКИ И ИХ
РАСПОЛОЖЕНИЕ

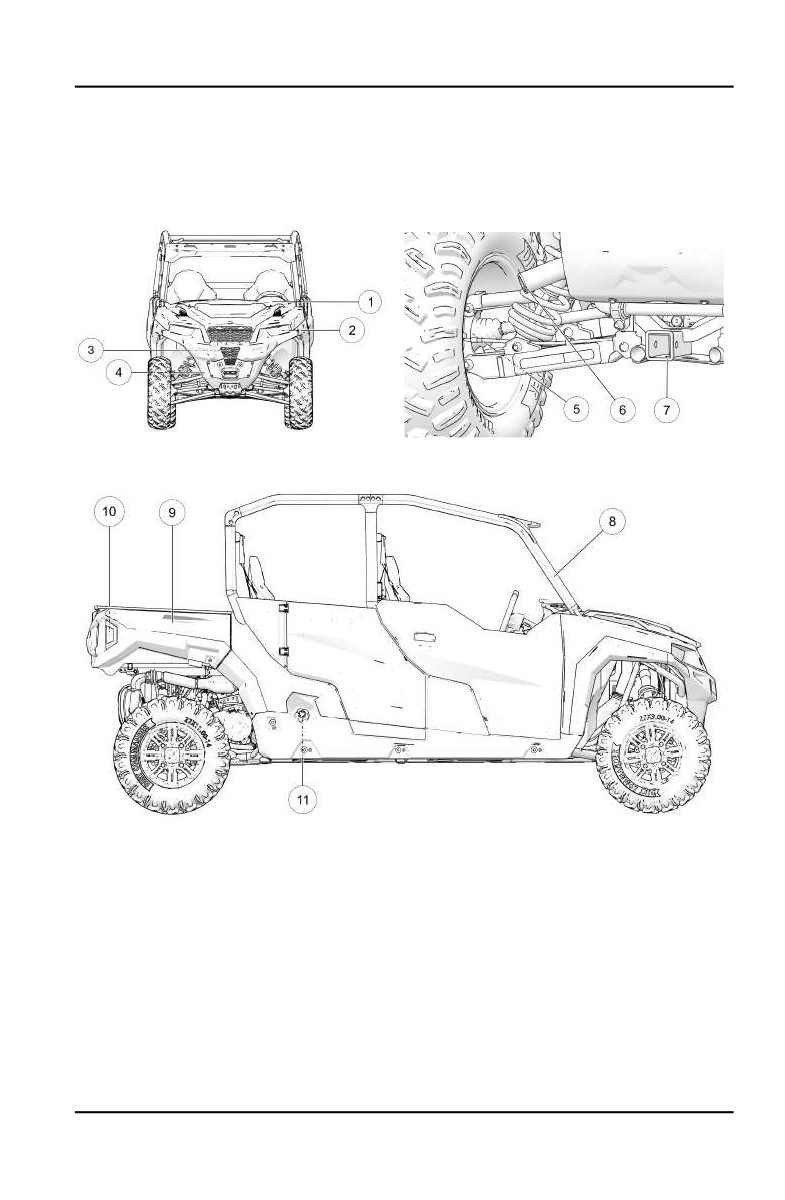

На корпусе транспортного средства прикреплены таблички с важной
информацией, касающейся вашей безопасности. Внимательно прочитайте
и тщательно выполняйте приведенные на табличках инструкции и другие
предупреждения. Если содержание табличек на вашем транспортном
средстве отличается от того, что написано в данном Руководстве, то
приоритет следует отдавать тексту табличек, расположенных на
транспортном средстве.
Если какая-либо из табличек придет в негодность, вы можете ее
приобрести у вашего дилера. Обратитесь к дилеру. Номер для заказа
напечатан на табличке.
ПРЕДУПРЕЖДЕНИЕ О НАДЛЕЖАЩЕМ ИСПОЛЬЗОВА-
НИИ (7182649)

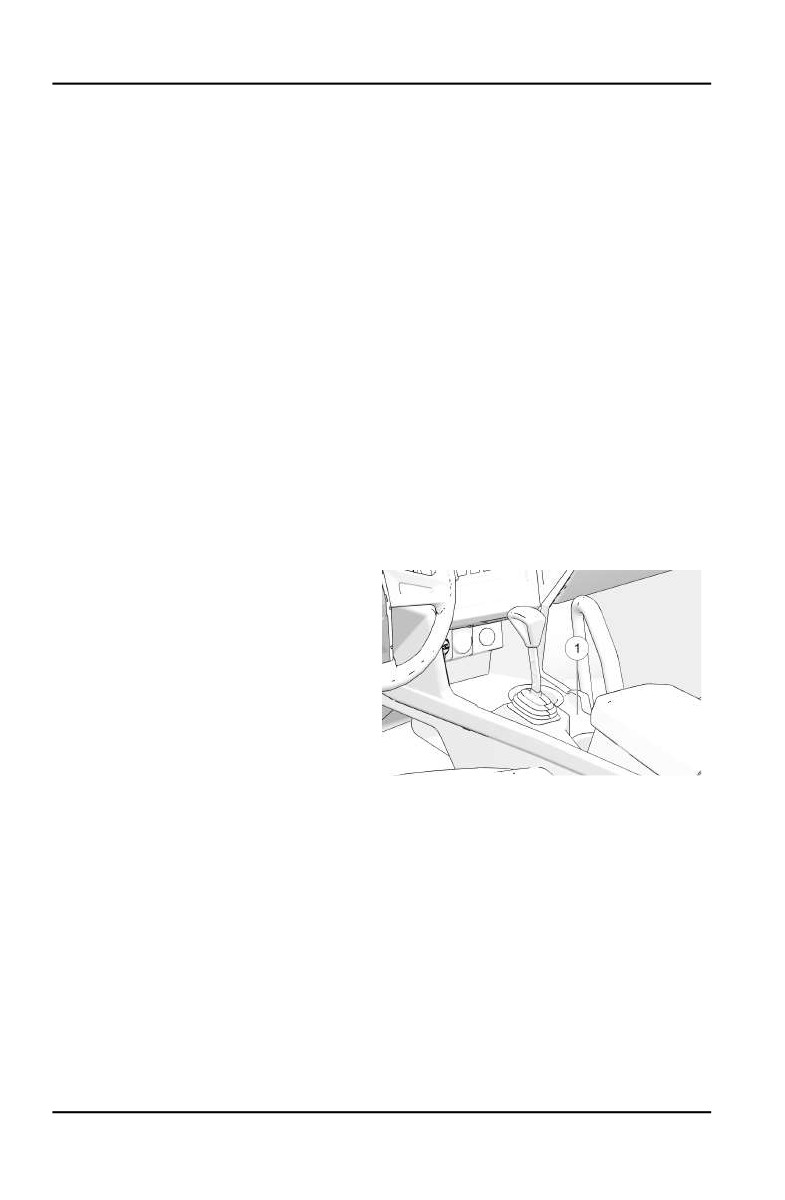

Предупреждение по надлежащему использованию (1) расположено на
центральной консоли.
Необходимо соблюдать правила эксплуатации транспортного
средства
Ваша ответственность для предупреждения травм:
•
Не допускайте небрежного или
неосторожного вождения.
•
Убедитесь, что водитель
транспортного средства достиг
возраста 16 лет и имеет
действующее водительское
удостоверение.
•
Запрещается эксплуатация после
употребления алкоголя,
сильнодействующих
лекарственных средств или
наркотиков.
•
Эксплуатация по дорогам общего
пользования не допускается (за
исключением специально
предназначенных дорог для
внедорожных транспортных
средств) - может произойти
столкновение с легковым и
грузовым автомобилем.
•
Не превышайте
пассажировместимость: 2
человека
14
БЕЗОПАСНОСТЬ

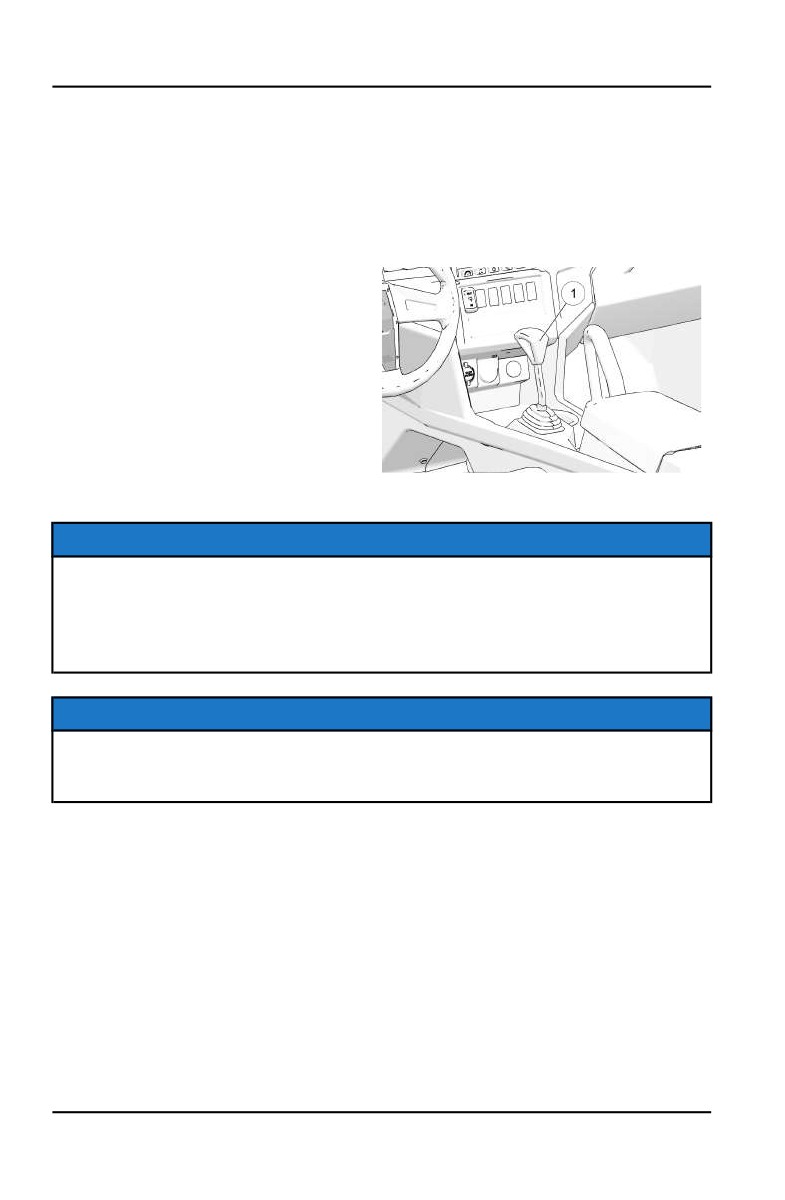

МАКСИМАЛЬНАЯ ПОЛЕЗНАЯ НАГРУЗКА/
ПЕРЕКЛЮЧЕНИЕ ПЕРЕДАЧ (7184118)
Предупредительная табличка о Максимальной нагрузке/
переключение передач располагается на центральной консоли.
ВНИМАНИЕ
ЕСЛИ ОБЩАЯ
POLARIS
НИКОГДА НЕ
ПОЛЕЗНАЯ
ПРЕВЫШАЙТЕ
НАГРУЗКА
ПРЕВЫШАЕТ
ЗНАЧЕНИЕ
GENERAL
69 км/ч
195 кг
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание возможных повреждений трансмиссии переключайте
передачи, только на полностью остановленном транспортном средстве,
холостых оборотах двигателя и нажатой педали тормоза. При остановке
мотовездехода (снегоболотохода) всегда включайте парковочную
передачу.
15
БЕЗОПАСНОСТЬ
ПРЕДУПРЕЖДЕНИЕ ПО РЕМНЮ БЕЗОПАСНОСТИ/ОТ
ВЕТСТВЕННОСТИ ВОДИТЕЛЯ
ВНИМАНИЕ
Неправильная эксплуатация транспортного средства может привести к
СЕРЬЕЗНОЙ ТРАВМЕ, АВАРИИ или СМЕРТИ.
Будьте готовы
• Пристегнитесь ремнями безопасности.
• Всегда использовать защитный шлем и защитную одежду пассажира.
• Защитные сетки при движении ВСЕГДА ДОЛЖНЫ быть застегнуты, а
двери закрыты.
• Водитель и пассажир(ы) должны быть в состоянии опираться спиной на
спинку сиденья, обоими ногами на пол, а руки держать на рулевом
колесе или на поручне. Ни одна часть вашего тела не должна выступать
за пределы транспортного средства.
Ответственность водителя
Во избежание потери управления и опрокидывания:
• Не делайте резких маневров, не допускайте боковых скольжений и
заносов и никогда не крутись на месте.
• Снизьте скорость при подъезде к повороту.
• Избегайте резких ускорений в поворотах, даже после полной остановки.
• Имейте ввиду, что с изменением местности изменяется и поведение
транспортного средства. Избегайте мощеных дорог.
• Избегайте движения поперек склона.
Убедитесь, что водитель ознакомился со следующими
предупреждениями
Если вы думаете или чувствуете, что транспортное средство может
опрокинуться или перевернуться, снизить риск получения травмы можно
следующим образом:
• Крепко возьмитесь за руль или поручень пассажира и будьте готовы к
перевороту.
• Ни одна часть вашего тела не должна выступать за пределы
транспортного средства.
СТРОГО СОБЛЮДАЙТЕ ПРАВИЛА ЭКСПЛУАТАЦИИ ТРАНСПОРТНОГО
СРЕДСТВА, ПРИВЕДЕННЫЕ В ДАННОМ РУКОВОДСТВЕ
ПОЛЬЗОВАТЕЛЯ. В СЛУЧАЕ УТЕРИ РУКОВОДСТВА ОБРАТИТЕСЬ К
АВТОРИЗОВАННОМУ ДИЛЕРУ POLARIS ДЛЯ ЗАМЕНЫ ПЕРИОДИЧЕСКИ
ЗАНОВО ПРОСМАТРИВАЙТЕ ВИДЕОМАТЕРИАЛЫ ПО БЕЗОПАСНОСТИ.
16
БЕЗОПАСНОСТЬ

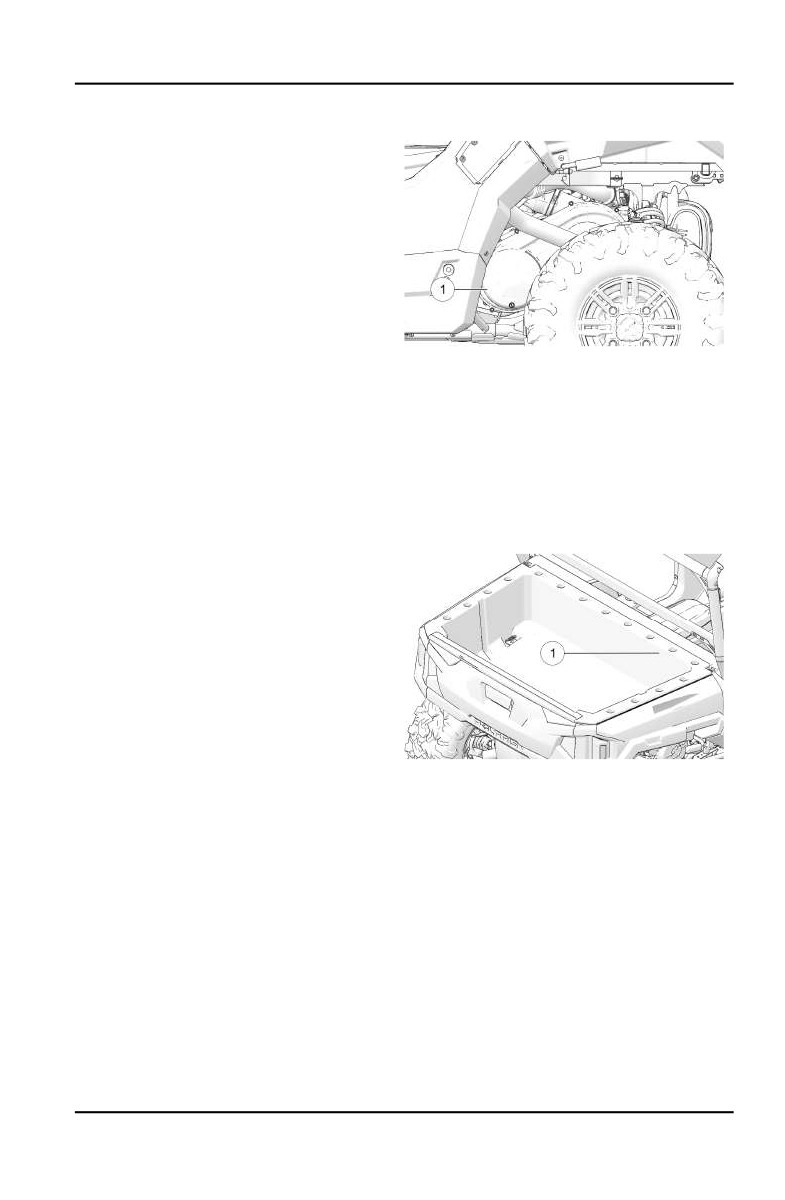

ПРЕДУПРЕЖДЕНИЕ НА КРЫШКЕ ВАРИАТОРА (7177469)
Предупреждение по крышке
вариатора (1) расположено на
крышке вариатора.
ВНИМАНИЕ
Неправильное техническое
обслуживание вариатора может
привести к поломке, ТЯЖЕЛЫМ
ТРАВМАМ или СМЕРТИ.
Всегда очищайте от загрязнений
воздуховоды системы вентиляции
вариатора при замене ремня, после
движения по грязи и
профилактически.
Изучите настоящее Руководство,
обратитесь к официальному Дилеру
POLARIS.
ПРЕДУПРЕЖДЕНИЕ О ДАВЛЕНИИ В ШИНАХ/НАГРУЗКЕ/
ПАССАЖИРАХ (7188333)
Предупреждение по нагрузке/
пассажирам/ давлению в шинах
расположено на передней панели
заднего багажника (1).
ВНИМАНИЕ
• Не перевозите пассажира в
кузове.
• Пассажира может выбросить со
своего мест. Это может привести
к серьезной травме или гибели.
• Если общая загрузка
мотовездехода (снегоболотохода)
превышает 225 кг, необходимо
использовать только
понижающую передачу.
НЕПРАВИЛЬНОЕ ДАВЛЕНИЕ ИЛИ ПЕРЕГРУЗКА МОТОВЕЗДЕХОДА
(СНЕГОБОЛОТОХОДА) может стать причиной потери управления и, как
результат - причиной ТЯЖЕЛОЙ ТРАВМЫ ИЛИ СМЕРТИ.
• При движении с грузом снизьте скорость и обеспечьте достаточный
тормозной путь.
• Перегрузка, перевозка грузов с высоким центром тяжести или
незакрепленных грузов увеличивает риск потери контроля. Центр
тяжести груза должен находиться как можно ниже, груз должен быть
хорошо сбалансирован и надежно закреплен.
17
БЕЗОПАСНОСТЬ
• Для устойчивого движения по пересеченной местности рекомендуем
снизить скорость и по возможности облегчить груз.
GENERAL BASE
GENERAL
(12-ДЮЙМОВЫЕ
(14-ДЮЙМОВЫЕ
RANGER
GENERAL 4
КОЛЕСА)
КОЛЕСА)
МАКСИМАЛЬНАЯ
ГРУЗОПОДЪЕМНОСТЬ
272 кг
272 кг
272 кг
КУЗОВА
ПЕРЕДНИЕ 10 (69)
ПЕРЕДНИЕ 12 (87)
ПЕРЕДНИЕ
ДАВЛЕНИЕ В ШИНАХ PSI
16 (110)
(KПа):
ЗАДНИЕ 18 (125)
ЗАДНИЕ 14 (96)
ЗАДНИЕ 20 (137)
МАКСИМАЛЬНАЯ
ГРУЗОПОДЪЕМНОСТЬ
(ВКЛЮЧАЯ ВЕС
ВОДИТЕЛЯ,
467 кг
467 кг
580 кг
ПАССАЖИРОВ, ГРУЗА
И АКСЕССУАРОВ)
За более подробной информацией по размещению груза обратитесь к
настоящему Руководству или дилеру Polaris.
ПРЕДУПРЕЖДЕНИЕ ПО ПЕРЕВОЗКЕ ТОПЛИВА (7185278)
Предупреждение по перевозке топлива расположено в багажнике.
ВНИМАНИЕ
ЗАПРЕЩАЕТСЯ перевозить топливо или воспламеняющиеся жидкости на
данном транспортном средстве. Невыполнение этого правила может
привести к серьезным ожогам или смерти.
БЕЗОПАСНОСТЬ ВОДИТЕЛЯ
ВНИМАНИЕ
Пренебрежение указаниями в данном Руководстве Пользователя может
привести к травмам и смерти.
• Внимательно изучите настоящее руководство и предупредительные
таблички. Строго соблюдайте все описанные процедуры.
• Не разрешайте лицам младше 16 лет садиться за руль транспортного
средства, а также лицам старше 16 лет, если они не имеют
достаточных навыков вождения и прав на управление техникой
данного вида.
• Не перевозите пассажира, пока у вас не появится опыт эксплуатации
не менее 2 часов.
18
БЕЗОПАСНОСТЬ
•
Перевозка детей младше 12 лет запрещена. Водитель или пассажир
должен быть в состоянии опираться спиной на спинку сиденья, обеими
ногами на пол, а руки держать на рулевом колесе (если за рулем) или на
поручне.
•
Водитель и все пассажиры всегда должны носить шлем, защитные очки,
перчатки, куртку с длинными рукавами, длинные брюки, прочные
высокие ботинки, а также пристегиваться ремнем безопасности.
•
Всегда используйте двери в кабине во время вождения.
•
Руки и ноги всегда должны находится внутри транспортного средства.
•
Всегда держите обе руки на руле и обе ноги на подножках мотовездехода
(снегоболотохода) во время движения.
•
Не разрешайте знакомым или друзьям садится за руль квадроцикла,
если они не прочитали данное Руководство и не имеют достаточных
навыков вождения.
•
Чтобы уменьшить риск переворота, будьте особенно внимательны при
преодолении препятствий и склонов, а также при торможении на холмах
и при прохождении поворотов.
•
Транспортное средство предназначено для движения вне дорог. Никогда
не используйте данное транспортное средство для езды по дорогам
общего пользования. Избегайте движения по дорогам с покрытием.
•
Не употребляйте алкоголь или сильнодействующие препараты (в т.ч.
наркотики) перед или во время эксплуатации транспортного средства.
•
Никогда не двигайтесь на повышенных скоростях. Выбирайте скорость,
соответствующую рельефу местности, условиям видимости и вашему
водительскому опыту.
•
Не выполняйте прыжков и трюков.
•
Обязательно проверяйте состояние Вашего транспортного средства
перед каждой поездкой, чтобы убедиться в его исправности. При
движении задним ходом действуйте так, как рекомендовано настоящим
Руководством пользователя.
•
При движении по незнакомой местности сбросьте скорость и будьте
особенно внимательны. Всегда будьте готовы к тому, что рельеф
местности может меняться.
•
Старайтесь избегать движения по сильно пересеченной, скользкой или
рыхлой поверхности.
•
Следуйте процедурам указанным в настоящем руководстве, при
прохождении поворотов. Приобретайте навыки прохождения поворотов,
начиная с прохождения поворотов на малой скорости. Нельзя
поворачивать на высоких скоростях.
•
Если Ваш мотовездеход побывал в аварии, необходимо пройти
тщательную проверку у дилера POLARIS, перед дальнейшей
эксплуатацией.
•
Не имея достаточного опыта не выезжайте на склоны, уклон которых
может оказаться слишком большим для вашего мотовездехода
(снегоболотохода). Перед выездом на крутые склоны потренируйтесь
сначала на на небольших холмах.
19
БЕЗОПАСНОСТЬ
•
При движении вверх по склону действуйте в соответствии с
рекомендациями в настоящем Руководстве. См. стр. 64. Перед началом
подъема внимательно изучите рельеф местности. Не пытайтесь
преодолеть скользкие склоны. Не нажимайте резко на педаль газа.
Резко не меняйте режимы трансмиссии. Не переезжайте вершину
склона на высокой скорости.
•
При движении вниз по склону действуйте в соответствии с
рекомендациями в настоящем Руководстве. См. стр. 65. Перед спуском
внимательно исследуйте рельеф местности. Никогда не спускайтесь с
холма на высокой скорости. При спуске с холма старайтесь не двигаться
под углом, который может вызвать чрезмерный наклон мотовездехода
на одну сторону. Двигайтесь по склону прямо вниз, где это возможно.
•
Изучите все препятствия на местности перед началом эксплуатации
мотовездехода (снегоболотохода). Не пытайтесь переехать через
большие валуны и поваленные деревья, т.к. это может стать причиной
потери управления и опрокидывания. Преодолевая препятствие,
действуйте так, как рекомендовано в настоящем Руководстве. См. стр.
63.
•
Всегда будьте осторожны при заносе или скольжении. Во время
движения по скользкой поверхности, (например по льду) будьте
осторожны и поддерживайте малую скорость во избежание
возникновения неконтролируемого заноса или пробуксовки.
•
Никогда не передвигайтесь на транспортном средстве по быстрым
потокам, не вводите машину в водоем, глубина которого превышает
допустимый предел. См. стр. 66. Помните, что эффективность мокрых
тормозов снижается. После прохождения водной преграды проверьте
тормоза. При необходимости несколько раз нажмите на педаль тормоза,
чтобы высушить тормозные колодки.
•
Перед началом движения задним ходом убедитесь в отсутствии
препятствий или людей позади вас. Двигайтесь на малой скорости. При
движении задним ходом не делайте крутых поворотов.
•
Всегда используйте только рекомендованные шины. Всегда
поддерживайте давление в шинах, как указано на предупредительных
табличках.
•
Не делайте никаких модификаций и не устанавливайте
нерекомендованные аксессуары.
•
Не перевозите груз с массой, превышающей допустимый предел для
данного типа транспортного средства. Груз должен быть правильно
распределен и надежно закреплен. При перевозке груза или буксировке
прицепа всегда следуйте инструкциям, приведенным в настоящем
руководстве. Оставляйте достаточный тормозной путь.
•
Перед выходом из транспортного средства всегда включайте
парковочную передачу.
20
БЕЗОПАСНОСТЬ
• Всегда выключайте двигатель перед заправкой. Извлеките емкости под
горючие жидкости из кузова перед их заполнением. Перед заправкой
убедитесь, что заправляетесь в хорошо проветриваемом месте и в
отсутствии открытых источников огня поблизости. Бензин -
легковоспламеняемая жидкость. Предупреждение по топливу см. в
разделе "Заправка топливом".
• Для предотвращения несанкционированного использования вашего
транспортного средства лицами моложе 16 лет, а также лицами, не
имеющими водительского удостоверения и не обладающими
необходимыми навыками вождения, а также чтобы исключить
случайный запуск двигателя, всегда вынимайте ключ зажигания
МОДИФИКАЦИИ ОБОРУДОВАНИЯ
Все транспортные средства Polaris спроектированы так, чтобы при
правильной эксплуатации обеспечить безопасность водителя. Изменение
конструкции может негативно повлиять на управляемость и стабильность.
Не изменяйте конструкцию, например, желая повысить его скорость и
мощность, это может вызвать серьезную поломку транспортного средства.
Может быть нарушена его аэродинамика, что в сочетании с высокой
скоростью движения может привести к потере управляемости. Может
произойти потеря управления на высоких скоростях.
Запрещается устанавливать любые аксессуары, не одобренные Polaris, и
модифицировать транспортное средство с целью увеличения его скорости
или мощности. Установка дополнительного оборудования, не одобренного
Polaris, и внесение изменений в конструкцию транспортного средства
может представлять значительную угрозу безопасности и привести к
травмам и увечьям.
Установка дополнительного оборудования, не одобренного Polaris, и/или
внесение изменений в конструкцию транспортного средства с целью
повышения скорости или мощности влекут за собой снятие с гарантии
вашего транспортного средства.
Установка аксессуаров может сильно влиять на управляемость
транспортного средства. Перед активной эксплуатацией ознакомьтесь с
влиянием того или иного аксессуара на управляемость. Устанавливайте
только оригинальные аксессуары Polaris для предотвращения
повреждения имущества, травм или смерти.
ДЛЯ ПОЛУЧЕНИЯ БОЛЕЕ ПОДРОБНОЙ ИНФОРМАЦИИ
ОБРАТИТЕСЬ К ДИЛЕРУ POLARIS.
21
БЕЗОПАСНОСТЬ
ВОЗРАСТНОЙ ЦЕНЗ
Данное транспортное средство предназначено
ТОЛЬКО ДЛЯ ВЗРОСЛЫХ. Управление
мотовездеходом лицам МОЛОЖЕ 16 ЛЕТ БЕЗ
ДЕЙСТВИТЕЛЬНОГО ВОДИТЕЛЬСКОГО
УДОСТОВЕРЕНИЯ ЗАПРЕЩЕНО.
Водитель должен быть в состоянии опираться
спиной на спинку сиденья, обеими ногами на
пол, а руки держать на рулевом колесе.
ЭКСПЛУАТАЦИЯ ТРАНСПОРТНОГО СРЕДСТВА НЕ
ПОДГОТОВЛЕННЫМ ВОДИТЕЛЕМ
Эксплуатация транспортного средства без
прохождения специального курса обучения
существенно повышает вероятность аварии.
Водитель должен понимать, как управлять
транспортным средством в различных ситуациях
и при различных типах рельефа.
Перед эксплуатацией транспортного средства
необходимо ознакомиться с данным
Руководством пользователя и
предупредительными табличками.
Обратитесь к дилеру.
УПРАВЛЕНИЕ ТРАНСПОРТНЫМ СРЕДСТВОМ ПОСЛЕ
ПРИЕМА АЛКОГОЛЯ ИЛИ СИЛЬНОДЕЙСТВУЮЩИХ
ЛЕКАРСТВЕННЫХ ПРЕПАРАТОВ (В Т.Ч. НАРКОТИКОВ)
Управление транспортным средством после
приема алкоголя или препаратов приводит к
снижению способности к правильной оценке
ситуации, ухудшению координации движений и
восприятия, замедлению реакции.
Не употребляйте алкоголь или
сильнодействующие препараты (в т.ч. наркотики)
перед или во время эксплуатации транспортного
средства.
22
БЕЗОПАСНОСТЬ
РЕМНИ БЕЗОПАСНОСТИ
Езда с непристегнутым ремнем безопасности повышает вероятность
получения травмы или увечья в случае переворота, потери управления,
аварии или неожиданной остановки. Использование ремней безопасности
значительно снижает вероятность получения серьезных травм или увечий
в данных обстоятельствах.
Водитель всегда ДОЛЖЕН использовать ремни безопасности.
ЗАЩИТНАЯ ЭКИПИРОВКА
Движение на транспортном средстве без специальной защитной
экипировки может привести к серьезным травмам.
Водитель и пассажир во время движения должны находиться в
специальных шлемах, которые должны быть хорошо подогнаны, и иметь
защиту глаз (очки или щиток для защиты лица).
ДВЕРИ КАБИНЫ
Эксплуатация транспортного средства с не плотно закрытыми дверями
повышает вероятность получения травмы или увечья в случае аварии или
при перевороте. Во время движения транспортного средства все двери
кабины должны быть закрыты. Двери кабины НЕ предназначены для
использования в качестве подлокотников. Руки и ноги всегда должны
находится внутри транспортного средства.
ПРЕНЕБРЕЖЕНИЕ ПРОВЕРКОЙ СОСТОЯНИЯ ТРАНС-
ПОРТНОГО СРЕДСТВА ПЕРЕД ЭКСПЛУАТАЦИЕЙ
Пренебрежение проверкой состояния транспортного средства перед
эксплуатацией и нарушение технологии обслуживания транспортного
средства повышает вероятность возникновения аварий и несчастных
случаев.
Обязательно проверяйте состояние вашего мотовездехода
(снегоболотохода) перед каждой поездкой, чтобы убедиться в его
исправности. См. раздел "Проверки перед поездкой".
Соблюдайте регламент технического обслуживания транспортного
средства, представленный в настоящем Руководстве пользователя. См.
раздел "Техническое обслуживание".
23
БЕЗОПАСНОСТЬ
ПЕРЕВОЗКА ГРУЗОВ
Совокупный вес перевозимого груза и водителя влияет на
эксплуатационные качества и устойчивость транспортного средства. В
целях вашей безопасности и безопасности других людей внимательно
подойдите к загрузке вашего транспортного средства и рекомендациям по
безопасному управлению. Следуйте рекомендациям в настоящем
Руководстве по загрузке, давлению в шинах, выбору режима трансмиссии и
скорости.
• Не превышайте максимальную грузоподъемность. Максимальная
грузоподъемность транспортного средства указана в разделе
спецификации данного Руководства и на предупредительной табличке.
При увеличения общего веса на вес пассажира, вес груза необходимо
уменьшить соответственно.
• Рекомендованное давление в шинах указано в разделе спецификации
данного руководства и на предупредительной табличке.
Всегда соблюдайте следующие правила:
ПРИ ЛЮБОМ ИЗ СЛЕДУЮЩИХ
ВЫПОЛНЯЙТЕ СЛЕДУЮЩИЕ
УСЛОВИЙ:
ДЕЙСТВИЯ:
Вес пассажира и / или груза
превышает половину
максимальной грузоподъемности
1. Двигайтесь на малой скорости.
Движение по незнакомой
местности
2. Проверьте давление в шинах.
Преодоление препятствий
3. Будьте предельно
внимательны.
Движение вверх по склону
Буксировка
24
БЕЗОПАСНОСТЬ
ЗАПРАВКА ТОПЛИВОМ
Бензин является легко воспламеняемой жидкостью и может быть
взрывоопасным в определенных условиях.
• Особое внимание уделяйте мерам предосторожности при заправке
топливом.
• Всегда выключайте двигатель перед заправкой.
• Перед заправкой убедитесь, что заправляетесь в хорошо
проветриваемом месте и в отсутствии открытых источников огня или
искр поблизости.
• ЗАПРЕЩАЕТСЯ перевозить топливо или воспламеняющиеся жидкости
на данном транспортном средстве. Невыполнение этого правила
может привести к серьезным ожогам или смерти.
• Не курите и не допускайте присутствия открытого огня или искр вблизи
места заправки или места хранения бензина.
• Не переполняйте бак. Не заполняйте горловину бака.
• Если бензин разлился на кожу или одежду, немедленно смойте его
мылом и водой. Смените одежду.
25
БЕЗОПАСНОСТЬ
ЭКСПЛУАТАЦИЯ НЕИСПРАВНОГО ТРАНСПОРТНОГО
СРЕДСТВА
Эксплуатация неисправного мотовездехода приводит к авариям,
несчастным случаям, травмам и гибели людей. Если вы попали в ДТП,
покажите транспортного средства дилеру, так как транспортному средству
могут быть нанесены серьезные повреждения. Попросите дилера (но не
ограничивайтесь этим) проверить работу тормозной системы, привода
дросселя и рулевого управления.
НАРУШЕНИЕ СКОРОСТНОГО РЕЖИМА
Нарушение скоростного режима увеличивает вероятность потери
управления, что может привести к аварии. Выбирайте скорость,
соответствующую рельефу местности, условиям видимости и вашему
водительскому опыту.
ДВИЖЕНИЕ ПО ДОРОГЕ С АСФАЛЬТОВЫМ ПОКРЫ
ТИЕМ, ВЫЕЗД НА ТРОТУАР, ПОДЪЕЗДНЫЕ ПУТИ, МЕСТА
СТОЯНКИ
Ваше транспортное средство разработано для эксплуатации вне мощеных
дорог. Вождение по мощеным поверхностям может отрицательным
образом сказаться на управлении транспортным средством и привести к
потере контроля, аварии и/или травме. Не выезжайте на участки с
дорожным покрытием. Если этого не удается избежать, двигайтесь на
малой скорости и не совершайте резких поворотов и остановок.
ЭКСПЛУАТАЦИЯ ТРАНСПОРТНОГО СРЕДСТВА НА ОБ
ЩЕСТВЕННЫХ УЛИЦАХ, ДОРОГАХ ИЛИ ШОССЕ
Выезд на улицы, шоссе и дороги может привести к столкновению с другими
транспортными средствами. Никогда не используйте данное транспортное
средство на улицах, шоссе и дорогах, в том числе на грунтовых и
гравийных (если дороги не предназначены для внедорожного
использования).
НЕПРАВИЛЬНАЯ ТЕХНИКА ВЫПОЛНЕНИЯ ПОВОРОТА
Неправильная техника выполнения поворота может привести к потере
контроля над транспортным средством, и как следствие, опрокидыванию
или столкновению. При выполнении поворота следуйте инструкциям,
приведенным в настоящем Руководстве.
Не делайте резких поворотов. Никогда не производите поворот при
нажатой педали газа. Никогда не производите резкие повороты.
Приобретайте навыки прохождения поворотов, начиная с прохождения
поворотов на малой скорости.
26
БЕЗОПАСНОСТЬ
ДВИЖЕНИЕ ПО НЕЗНАКОМОЙ МЕСТНОСТИ
Будьте предельно осторожны во время езды по незнакомой местности,
двигайтесь медленно.
На вашем пути могут встретиться валуны, выбоины, ямы, что повышает
вероятность потери управления транспортным средством, возникновения
несчастного случая, аварии и опрокидывания.
При движении по незнакомой местности сбросьте скорость и будьте
особенно внимательны. Всегда будьте готовы к тому, что рельеф местности
может меняться.
ПРЫЖКИ И ДВИЖЕНИЕ НА ЗАДНИХ КОЛЕСАХ
Агрессивное вождение повышает вероятность аварии или переворота. Не
пытайтесь пускать транспортное средство в занос, не прыгайте и не
выполняйте какие-либо другие трюки. Не устраивайте представлений.
НЕПРАВИЛЬНАЯ ТЕХНИКА ДВИЖЕНИЯ ВВЕРХ ПО
СКЛОНУ
Неправильный подъем на склоны может стать причиной потери
управления или опрокидывания. Будьте предельно осторожны при
эксплуатации транспортного средства на холмистой местности. При
движении вверх по склону действуйте в соответствии с рекомендациями в
настоящем Руководстве.
НЕПРАВИЛЬНАЯ ТЕХНИКА ДВИЖЕНИЯ ПРИ ЕЗДЕ ВНИЗ
ПО СКЛОНУ
Неправильная техника движения при езде вниз по склону может привести к
потере управления и опрокидыванию транспортного средства. При
движении вниз по склону действуйте так, как рекомендовано в настоящем
Руководстве.
ВЫНУЖДЕННАЯ ОСТАНОВКА НА СКЛОНЕ. СКАТЫВА
НИЕ ПО СКЛОНУ
Остановка, скатывание, неверное начало движения на склоне могут
привести к перевороту транспортного средства. Всегда поддерживайте
постоянную скорость при движении вверх по склону.
При потере скорости:
Плавно нажимайте на педаль тормоза до полной остановки мотовездехода
(снегоболотохода). Если транспортное средство начинает скатываться
назад, плавно нажмите на педаль тормоза, после остановки включите
задний ход и аккуратно съедете вниз.
Если мотовездеход скатывается с холма:
Никогда не нажимайте газ. Плавно нажимайте на педаль тормоза до
полной остановки мотовездехода (снегоболотохода). Если транспортное
средство начинает скатываться назад, плавно нажмите на педаль тормоза,
после остановки включите задний ход и аккуратно съедете вниз.
27
БЕЗОПАСНОСТЬ
ЭКСПЛУАТАЦИЯ ТРАНСПОРТНОГО СРЕДСТВА С НЕРЕ
КОМЕНДОВАННЫМ ТИПОМ ШИН ИЛИ НЕРАВНОМЕР
НО НАКАЧАННЫМИ ШИНАМИ
Эксплуатация транспортного средства с
нерекомендованными или неисправными
шинами может привести к потере управления
или аварии. Всегда используйте только
рекомендованные шины.
Всегда поддерживайте правильное давление в
шинах.
НЕКОНТРОЛИРУЕМАЯ ПРОБУКСОВКА ИЛИ ЗАНОС
Пренебрежение правилами безопасности во время езды по чрезмерно
крутым, сыпучим или скользким склонам может привести к потере
управления, опрокидыванию транспортного средства или к потере
сцепления с грунтом. Избегайте движения по скользким поверхностям.
Снижайте скорость и будьте внимательны при движении по скользкой
поверхности.
Неконтролируемая пробуксовка или занос может привести к потере
управления и опрокидыванию транспортного средства (при неожиданном
восстановлении сцепления шин с грунтом). При движении по скользким
грунтам, действуйте так, как рекомендовано в настоящем Руководстве.
ВОЖДЕНИЕ ПО ЗАМЕРЗШИМ ВОДОЕМАМ
Вождение по замерзшим водоемам может привести к внезапному пролому
льда и травмам/гибели в случае ухода под лед. Никогда не двигайтесь по
замершим водоемам и льду, пока не убедитесь что лед достаточно толстый
чтобы выдерживать полный вес мотовездехода (снегоболотохода),
водителя и экипировки одновременно с другими участниками поездки на
мотовездеходах (снегоболотоходах).
Всегда уточняйте у местных властей и местных жителей, с какими
ледовыми условиями и толщинами вы можете встретится на пути.
Водитель транспортного средства берет на себя все риски, связанные с
ледовыми условиями при движении по замерзшим водоемам.
28
БЕЗОПАСНОСТЬ
КРАЖА/НЕСАНКЦИОНИРОВАННОЕ ИСПОЛЬЗОВАНИЕ
ТРАНСПОРТНОГО СРЕДСТВА
Не оставляйте ключи в зажигании, что позволит избежать не
санкционированного использования транспортного средства лицами, не
достигшими 16 лет, не имеющими водительских прав и должных навыков
управления транспортным средством. Это может привести к несчастному
случаю или перевороту. Всегда вынимайте ключ зажигания из замка, если
мотовездеход (снегоболотоход) не используется.
ОТРАБОТАВШИЕ ГАЗЫ
Отработавшие газы ядовиты и могут привести к травме или смерти за
короткий период времени. Никогда не запускайте двигатель в закрытых
помещениях.
Выхлопные газы двигателя содержат химические вещества, которые могут
стать причиной раковых заболеваний, пороков развития или дефектов
репродуктивной функции человека. Запускайте двигатель только на
открытом воздухе или в хорошо проветриваемом помещении.
ГОРЯЧИЕ ДЕТАЛИ СИСТЕМЫ ВЫПУСКА
МОТОВЕЗДЕХОДА (СНЕГОБОЛОТОХОДА)
В мотовездеходе имеются детали, которые сильно разогреваются во
время работы. Это небезопасно в пожарном отношении. Не касайтесь
разогретых деталей. Держите горючие материалы подальше от деталей
системы выпуска отработавших газов. Будьте предельно внимательны
при езде по высокой сухой траве, чтобы избежать засорения выхлопной
системы.
29
30
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И
МЕХАНИЗМЫ
РАСПОЛОЖЕНИЕ ОСНОВНЫХ ЭЛЕМЕНТОВ
1) Консоль
7) Приемник фаркопа
2) Фары
8) Дуги безопасности ROPS
2) Радиатор
9) Грузовой короб (кузов)
10) Задние фонари
4) Передний бампер/Решетка
11) Крышка топливного бака
5) ) Глушитель (Пламегаситель)
6) Чехол ШРУСа/Задний суппорт
31
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
РЫЧАГ КПП
Понижающая передача является основной на мотовездеходах
(снегоболотоходах) GENERAL. Повышающая передача предназначена
для движения по твердой поверхности с небольшой нагрузкой.
Использование повышающей передачи при перевозке тяжелых грузов,
езде по холмистой или мокрой поверхности или грязи увеличивает
вероятность подгорания приводного ремня. См. раздел "Износ
приводного ремня" на стр. 127
Для того чтобы переключить
передачу, полностью остановите
машину. В то время, как двигатель
работает на холостом ходу,
передвиньте рычаг (1) в нужное
положение.
H: Повышающая передача
L: Понижающая передача
N: Нейтраль
R: Реверс
P: Парковочная передача
ПРИМЕЧАНИЕ
Переключение передач при работе двигателя на оборотах выше оборотов
холостого хода или во время движения транспортного средства приводит
к поломке трансмиссии. Во избежание поломки трансмиссии
переключайте передачи только при нажатой педали тормоза и холостых
оборотах двигателя.
ПОДСКАЗКА
Для нормальной работы трансмиссии не пренебрегайте
регулировкой механизма переключения передач. Для этого
обратитесь к официальному дилеру POLARIS.
ИСПОЛЬЗОВАНИЕ ПОНИЖАЮЩЕЙ ПЕРЕДАЧИ
Всегда используйте понижающую передачу в следующих условиях.
• Езда по пересеченной местности и преодоление препятствий.
• Загрузка транспортного средства в трейлер.
• Буксировка грузов
• Движение на низких оборотах двигателя и с малой скоростью
(менее 11 км/ч)
32
содержание .. 1 2 ..
///////////////////////////////////////
|
|
