МОМЕНТ ЗАТЯЖКИ

6 H•м ± 1 H•м

Пробка контрольного отверстия

Установите на место крышку отверстия для заливки масла.

Масло для коробки передач

Рекомендуемое трансмиссионное масло

РЕКОМЕНДУЕМОЕ ТРАНСМИССИОННОЕ МАСЛО

Синтетическое трансмиссионное масло XPS Synchromesh

ВНИМАНИЕ

Если рекомендуемое масло XPS недоступно,

используйте трансмиссионное масло 75W140, которое отвеча-
ет требованиям классификации API GL-5. Коробка передач
этого снегохода сконструирована и прошла эксплуатационные
испытания с использованием трансмиссионного масла XPS™
Synthetic. Компания BRP настоятельно рекомендует на протя-
жении всего срока эксплуатации использовать масло XPS
Synthetic gearbox oil. Повреждения, вызванные использованием
масла, которое не рекомендовано для данной коробки передач,
не будут устраняться в рамках гарантийного обслуживания.

Проверка уровня масла в коробке передач

Установив снегоход на ровной горизонтальной площадке и вывернув маг-
нитную пробку контрольного отверстия, проверьте уровень масла в картере
цепной передачи.

205

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

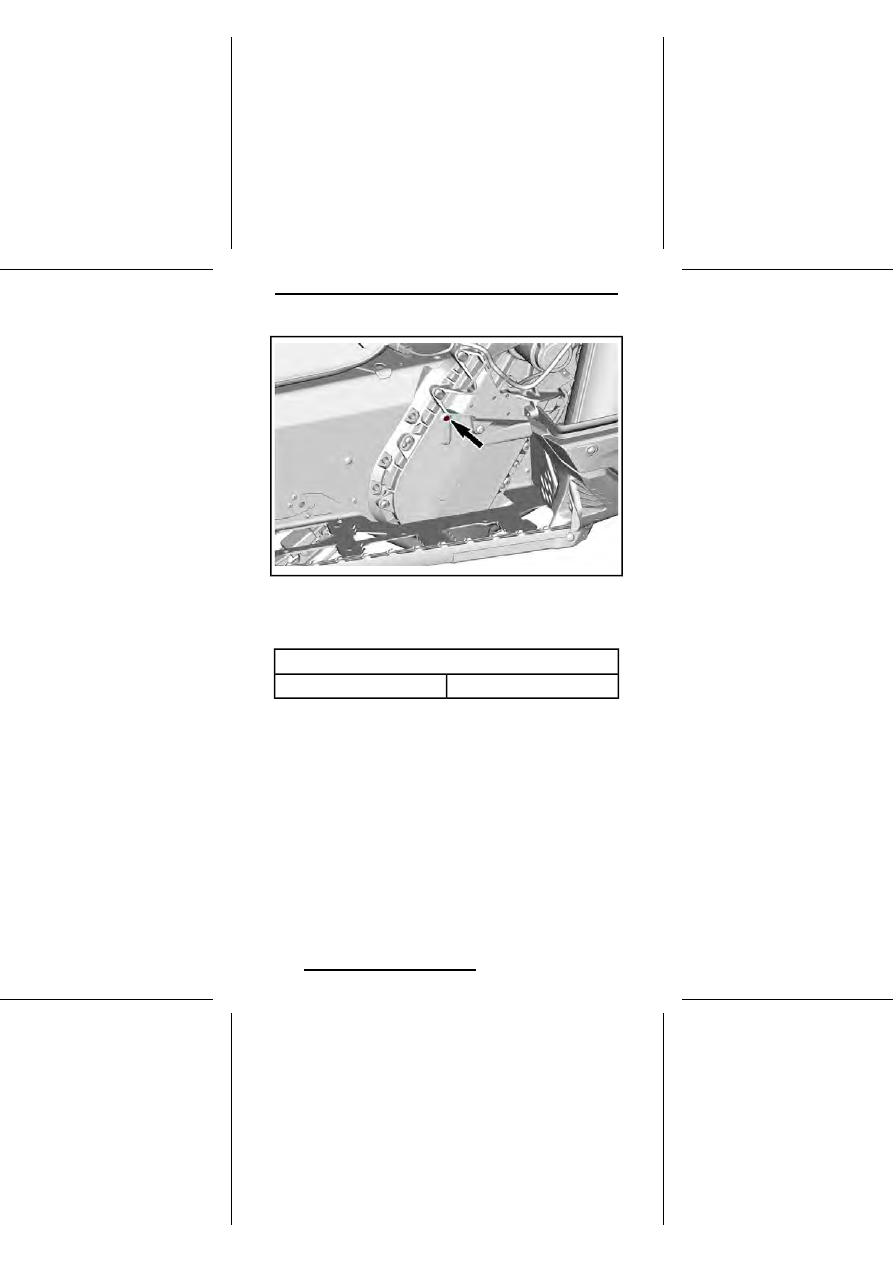

ПРОБКА КОНТРОЛЬНОГО ОТВЕРСТИЯ

Уровень масла должен доходить до нижнего края контрольного отверстия.
Если уровень масла в норме, установите пробку контрольного отверстия
на место и затяните ее рекомендуемым моментом.

МОМЕНТ ЗАТЯЖКИ

6 H•м ± 1 H•м

Пробка контрольного отверстия

Если уровень ниже нормы, см. раздел

«ДОЛИВ МАСЛА В КОРОБКУ ПЕРЕ-

ДАЧ».

Замена масла в коробке передач

Слив масла из коробки передач

1.

Установите мотовездеход на ровной горизонтальной площадке.

2.

Установите поддон для сбора масла под сливной пробкой коробки пе-
редач.

3.

Снимите крышку заливной горловины.

4.

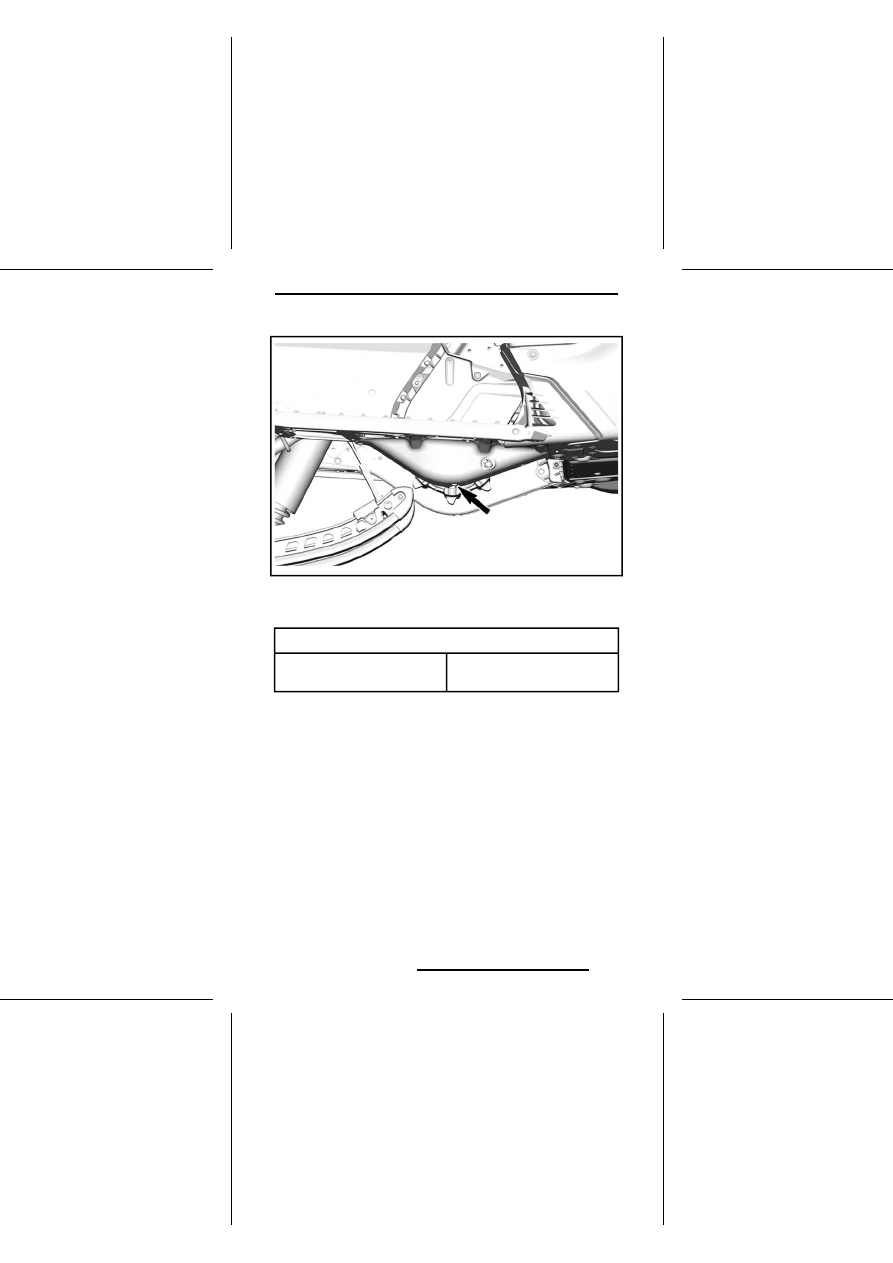

Снимите пробку сливного отверстия снизу коробки передач.

206

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

5.

Дождитесь, пока из коробки передач сольется все масло.

6.

Установите пробку сливного отверстия и затяните ее рекомендуемым
моментом.

МОМЕНТ ЗАТЯЖКИ

6 H•м ± 1 H•м

Пробка сливного отверстия коробки

передач

Заливка масла в коробку передач

1.

Откройте правую боковую панель. См.

«ОРГАНЫ УПРАВЛЕНИЯ,

ПРИБОРЫ И ОБОРУДОВАНИЕ».

2.

Выверните пробку заливного отверстия.

207

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
