Снегоход LYNX TOURING Adventure™ LX 600 ACE, Adventure™ LX 600 ACE Silent Drive. Руководство (2019 год) - часть 3





35

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

 ПРЕДОСТЕРЕЖЕНИЕ

–  Обратитесь к авторизованному ди-

леру Lynx, чтобы узнать о возмож-

ности установки шипов на конкрет-

ную модель снегохода.

–  НЕ ПОЛЬЗУЙТЕСЬ обычными (не 

одобренными  BRP)  шипами,  по-

тому что толщина используемой 

гусеницы меньше толщины стан-

дартной и шипы могут выпадать из 

гусеницы и выбрасываться из-под 

снегохода.

–  Шипы должны вставляться только 

в специально утолщенные места 

гусеницы. Некоторые модели гу-

сениц имеют два типа приливов: 

треугольные и круглые. Принимай-

те во внимание предупреждения, 

нанесенные на поверхность гусе-

ницы, чтобы определиться какие 

из них необходимо использовать.

–  Запрещается установка шипов на 

гусеницы с высотой профиля 35 мм 

и более.

–  Число установленных шипов долж-

но соответствовать числу утолще-

ний, специально отлитых на гусе-

нице.

–  Перед установкой шипов получите 

необходимые инструкции и реко-

мендации у изготовителя гусени-

цы. Очень важно знать моменты 

затяжки болтов, которыми крепят-

ся шипы.

НЕПРАВИЛЬНО ВЫБРАННОЕ КОЛИ-

ЧЕСТВО  ШИПОВ  ИЛИ  ИХ  НЕПРА-

ВИЛЬНАЯ УСТАНОВКА УВЕЛИЧИВА-

ЮТ РИСК РАЗРЫВА ГУСЕНИЦЫ, ЧТО 

МОЖЕТ  ПРИВЕСТИ  К  СЕРЬЕЗНОЙ 

АВАРИИ  С  ТЯЖЕЛЫМИ  ПОСЛЕД-

СТВИЯМИ.

Обслуживание/замена

ЕСЛИ  ГУСЕНИЦА  ОСНАЩЕНА  ШИ-

ПАМИ, ПРОВЕРЯЙТЕ ЕЕ СОСТОЯНИЕ 

ПЕРЕД КАЖДОЙ ПОЕЗДКОЙ.

Гусеница не должна иметь:
– проколов;
–  разрывов и следов износа (в частности,

вокруг отверстий);

–  сломанных и изношенных грунтозаце-

пов с обнаженными стержнями;

– расслоений резины;
– сломанных стержней;
–  сломанных шипов (шипованная гусе-

ница);

–  погнутых шипов (шипованная гусеница);
– утерянных шипов;
–  шипов, утративших надежное крепле-

ние с гусеницей;

– утерянных направляющих гребней;
–  также убедитесь, что гайки крепления

шипов затянуты указанным моментом.

На самостоятельно шипованных гусени-

цах немедленно замените сломанные

или поврежденные шипы. Замените гу-

сеницу, если замечены признаки начала

ее разрушения. В сомнительных случа-

ях обратитесь за советом к дилеру. Не-

обходимо осматривать гусеницу перед

каждой поездкой.

 ПРЕДОСТЕРЕЖЕНИЕ

Эксплуатация снегохода с повреж-

денной гусеницей или поломанны-

ми шипами опасна потерей контроля 

над снегоходом.

ИЗДЕЛИЯ, УЛУЧШАЮЩИЕ СЦЕПЛЕНИЕ С ОПОРНОЙ ПОВЕРХНОСТЬЮ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

36

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

ПРЕДУПРЕЖДАЮЩИЕ НАКЛЕЙКИ

Предупреждающие наклейки

Данные наклейки являются неотъемлемой частью транспортного средства и играют

важную роль в обеспечении безопасности водителя, пассажира или окружающих.
Приведенные ниже предупреждающие наклейки должны рассматриваться как неотъ-

емлемая часть снегохода. Утерянные или поврежденные наклейки нужно заменить.

Обратитесь к авторизованному дилеру Lynx.

ПРИМЕЧАНИЕ:

 В случае выявления каких-либо различий между настоящим Руковод-

ством и реальным транспортным средством, предупреждающие наклейки на транс-

портном средстве имеют приоритет над наклейками, приведенными в Руководстве.

ДВУХМЕСТНЫЕ МОДЕЛИ

НАКЛЕЙКА 1

НАКЛЕЙКА 1

НАКЛЕЙКА 2

НАКЛЕЙКА 2 — НА КОЖУХЕ ВАРИАТОРА

-------------------------------------------------------------------------------------------------------------------------------------------------------------

37

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

НАКЛЕЙКА 3

НАКЛЕЙКА 3 — НА КОЖУХЕ ВАРИАТОРА

НАКЛЕЙКА 4

Двигатель данного снегохода разработан и прошел эксплуатационные испытания с использо-

ванием синтетического масла для четырехтактных двигателей BRP XPS

TM

 Synthetic 4-stroke oil

(293 600 112). Компания BRP рекомендует использовать масло XPS

TM

 или аналогичное, име-

ющее соответствующее одобрение.

НАКЛЕЙКА 4

НАКЛЕЙКА 5

НАКЛЕЙКА 5

НАКЛЕЙКА 6

ПРЕДОСТЕРЕЖЕНИЕ:

Под давлением!
Избегайте пламени и искр.

Не разбирать, не нагревать

и не нарушать герметичность.

НАКЛЕЙКА 6 — НА АМОРТИЗАТОРЕ

НАКЛЕЙКА 7

ПРЕДОСТЕРЕЖЕНИЕ

НЕ ОТКРЫВАТЬ, ПОКА ГОРЯЧИЙ

НАКЛЕЙКА 7

НЕ ОТКРЫВАТЬ, ПОКА ГОРЯЧИЙ

ПРЕДУПРЕЖДАЮЩИЕ НАКЛЕЙКИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

38

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

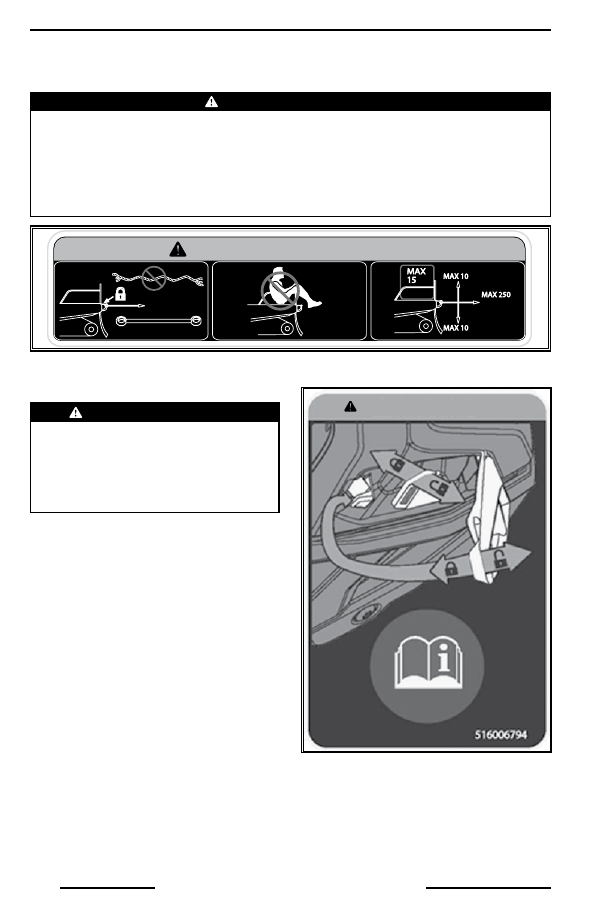

НАКЛЕЙКА 8

 ПРЕДОСТЕРЕЖЕНИЕ

–  Для буксировки всегда используйте надежно закрепленную жесткую бук-

сирную тягу.

– При буксировке всегда снижайте скорость движения.

– Не садитесь на багажную площадку и не превышайте ее грузоподъемность.

–  МАКСИМАЛЬНАЯ ГРУЗОПОДЪЕМНОСТЬ ЗАДНЕЙ БАГАЖНОЙ ПЛОЩАДКИ: 15 кг.

– МАКСИМАЛЬНАЯ масса буксируемого груза: 250 кг.

– Максимальная нагрузка на тягово-сцепное устройство: 10 кг.

516008282

ПРЕДОСТЕРЕЖЕНИЕ

кг

кг

кг

кг

НАКЛЕЙКА 8 —  49 RANGER —  X TRIM SC

ПРЕДУПРЕЖДАЮЩИЕ НАКЛЕЙКИ

НАКЛЕЙКА 9 — ДВУХМЕСТНЫЕ МОДЕЛИ

 ПРЕДОСТЕРЕЖЕНИЕ

–  Прочитайте  Руководство  по  экс-

плуатации и ознакомьтесь с инструк-

циями, прежде чем снять сиденье 

со снегохода.

–  Перед каждой поездкой проверяй-

те надежность крепления сиденья.

ПРЕДОСТЕРЕЖЕНИЕ

НАКЛЕЙКА 9 — ДВУХМЕСТНЫЕ МОДЕЛИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

39

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

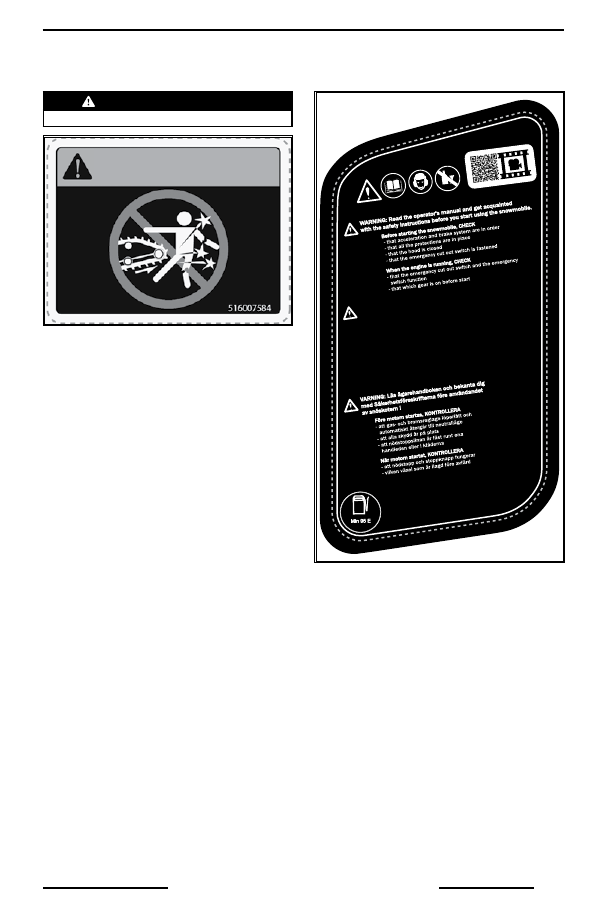

НАКЛЕЙКА 10

 ПРЕДОСТЕРЕЖЕНИЕ

Опасайтесь вращающейся гусеницы.

ПРЕДОСТЕРЕЖЕНИЕ

НАКЛЕЙКА 10

НАКЛЕЙКА 11

516009223

ПРЕДОСТЕР

ЕЖЕНИЕ: П

режде чем п

риступить к

 эксплуатац

ии

снегохода, п

рочитайте Р

уководство

 по эксплуа

тации и озн

а-

комьтесь со

 всеми инст

рукциями, к

асающимис

я безопасно

сти.

Прежде чем

запустить двигатель, убедите

сь:

– что приво

д дроссельной з

аслонки и т

ормоз функциони

-

   руют норм

ально.

– что все за

щитные эле

менты устано

влены на с

вои места.

– что капот

закрыт.

– что шнур бе

зопасности

закреплен на о

дежде.

После запу

ска двигателя убедите

сь:

– что аварийный вык

лючатель двигателя и вытяжной шн

ур

    безопасно

сти функциони

руют нормально

.

– что включ

ена нужная перед

ача (прежде ч

ем начать

    движение).

НАКЛЕЙКА 11

ПРЕДУПРЕЖДАЮЩИЕ НАКЛЕЙКИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

40

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

Наклейки с технической

информацией

ВАЖНО

EN-516005503A-DEC

Рекомендуемый момент затяжки ведущего шкива вариатора — 115–125 Нм.

Несоблюдение указанного момента затяжки может привести к повреждению ведущего

шкива вариатора и двигателя. Описание операции сборки приведено в соответствующем

Руководстве по ремонту и техническому обслуживанию.

НАКЛЕЙКА 1

Уровень масла в коробке пере-

дач следует проверять ежене-

дельно.

НАКЛЕЙКА 2

НАКЛЕЙКА 3 — ADVENTURE LX

НАКЛЕЙКА 3 — 49 RANGER

РАСПОЛАГАЕТСЯ НА КРЫШКЕ ТОПЛИВНО-

ГО БАКА (ВАЖНО: МАКСИМАЛЬНОЕ СО-

ДЕРЖАНИЕ ЭТАНОЛА В ТОПЛИВЕ — 10%)

НАКЛЕЙКА НА БАГАЖНОЙ ПЛОЩАДКЕ —

ADVENTURE LX

ПРЕДУПРЕЖДАЮЩИЕ НАКЛЕЙКИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ИНФОРМАЦИЯ

О ТРАНСПОРТНОМ

СРЕДСТВЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

42

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРИМЕЧАНИЕ:

 Ваша модель снегохода может не располагать некоторыми функци-

ональными возможностями или их наличие может определяться наличием установ-

ленного дополнительного оборудования.

ПРИМЕЧАНИЕ:

 Некоторые предупреждающие наклейки не показаны на рисун-

ках. Для получения информации о предупреждающих наклейках, расположенных

на снегоходе, обратитесь к разделу

ПРЕДУПРЕЖДАЮЩИЕ НАКЛЕЙКИ

.

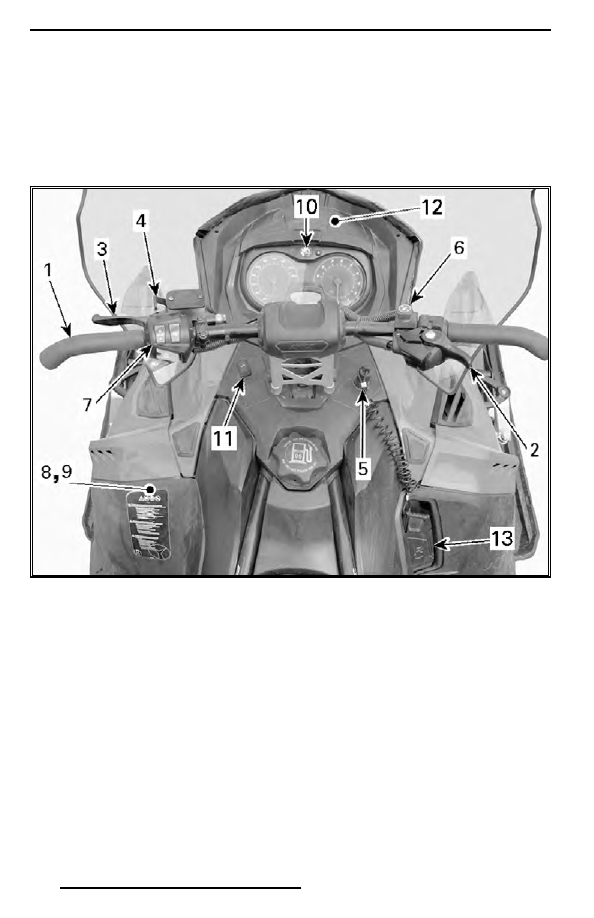

ТИПОВОЙ ВАРИАНТ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

43

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

1) Руль

Руль предназначен для управления кур-

сом снегохода. Когда вы поворачиваете

руль вправо или влево, в ту же сторону

поворачиваются и лыжи, соответствен-

но, поворачивая Вашу машину.

 ПРЕДОСТЕРЕЖЕНИЕ

Резкий  поворот  при  движении  за-

дним ходом может привести к по-

тере контроля над снегоходом.

2)  Рычаг дроссельной

заслонки

Рычаг дроссельной заслонки

Рычаг дроссельной заслонки располага-

ется на правой стороне руля.
Конструкция обеспечивает возможность

управления как большим пальцем руки,

так  и  остальными.  Нажатие  на  рычаг

дроссельной заслонки приводит к увели-

чению оборотов двигателя. При полном

отпускании рычага дроссельной заслон-

ки двигатель автоматически переходит

в режим холостого хода.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

44

ТИПОВОЙ ВАРИАНТ

 ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя проверьте 

работу рычага дроссельной заслон-

ки. Рычаг, отпущенный после нажа-

тия,  должен  самостоятельно  воз-

вращаться в исходное положение. 

Эксплуатация снегохода с неисправ-

ным механизмом привода дросселя 

категорически запрещена.

Перевод из положения для управления 

большим  пальцем  в  положение  для 

управления другими пальцами руки

  ОСТОРОЖНО  Прежде  чем  при-

ступить  к  изменению  положения 

узла рычага дроссельной заслонки, 

настоятельно рекомендуется остано-

вить  снегоход,  в  противном  случае 

возможно  возникновение  опасной 

ситуации.

Предусмотрена возможность выбрать

одно из трех основных положений узла

рычага управления дроссельной заслон-

кой, которое будет наиболее полно от-

вечать предпочтениям водителя и соот-

ветствовать его стилю езды и условиям

движения.

ПОЛОЖЕНИЕ  ДЛЯ  УПРАВЛЕНИЯ  БОЛЬ-

ШИМ ПАЛЬЦЕМ: НАЖМИТЕ ВНИЗ, ЧТОБЫ

ПОВЕРНУТЬ УЗЕЛ РЫЧАГА УПРАВЛЕНИЯ

ДРОССЕЛЬНОЙ ЗАСЛОНКОЙ

ЕСЛИ ЭТОГО НЕДОСТАТОЧНО, ПРОДОЛ-

ЖАЙТЕ  ПОВОРАЧИВАТЬ  УЗЕЛ  РЫЧАГА

УПРАВЛЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКОЙ

ПОЛОЖЕНИЕ ДЛЯ УПРАВЛЕНИЯ ЛЮБЫМ

ПАЛЬЦЕМ, КРОМЕ БОЛЬШОГО

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

45

 ОСТОРОЖНО 

–  Настоятельно рекомендуем исполь-

зовать перчатки, а не варежки при 

управлении рычагом дроссельной 

заслонки  любым  пальцем,  кроме 

большого.

–  При наличии большого количества 

других участников движения реко-

мендуется устанавливать узел рыча-

га управления дроссельной заслон-

кой  в  положение  для  управления 

большим пальцем.

Установка узла рычага дроссельной за-

слонки  в  положение  для  управления

большим пальцем осуществляется в об-

ратной последовательности.

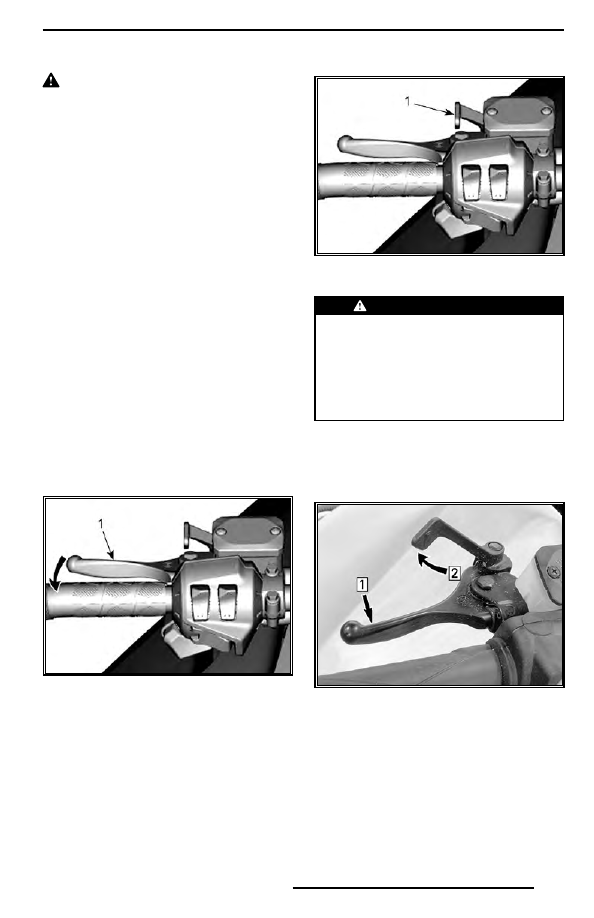

3) Рычаг тормоза

Рычаг тормоза располагается на левой

стороне руля.
Нажатие на рычаг приводит в действие

тормозной механизм. При отпускании

рычаг  автоматически  возвращается

в исходное положение. Эффективность

торможения зависит от приложенного

к рычагу усилия, а также от характера

местности и снежного покрова.

ТИПОВОЙ ВАРИАНТ

1. Рычаг тормоза

2. Включение тормоза

4)  Рычаг стояночного

тормоза

Рычаг стояночного тормоза расположен

слева на руле.
Стояночный тормоз должен обязательно

включаться во время стоянки снегохода.

ТИПОВОЙ ВАРИАНТ

1. Блокировочный рычаг стояночного тормоза

 ПРЕДОСТЕРЕЖЕНИЕ

Перед началом движения убедитесь, 

что стояночный тормоз отключен. 

Продолжительное движение на сне-

гоходе с нажатым рычагом тормоза 

может стать причиной повреждения 

тормозной системы, потери тормоз-

ного эффекта и/или возгорания.

Включение стояночного тормоза

Нажмите рычаг тормоза и зафиксируйте

его, как указано ниже, с помощью блоки-

ровочного рычага, см. рис.

ТИПОВОЙ ВАРИАНТ — ВКЛЮЧЕНИЕ СТО-

ЯНОЧНОГО ТОРМОЗА

Шаг 1:  Нажмите и удерживайте рычаг тормоза

Шаг 2:  Зафиксируйте рычаг тормоза с помо-

щью блокировочного рычага

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

46

Выключение стояночного тормоза

Нажмите  на  рычаг  тормоза.  Блокиру-

ющий  рычаг  автоматически  вернется

в исходное положение. Перед началом

движения не забывайте полностью от-

ключать стояночный тормоз.

5)  Выключатель двигателя

со шнуром безопасности

Выключатель (контактное устройство)

располагается на правой стороне кон-

соли.
Чтобы  обеспечить  возможность

эксплуатации  снегохода,  необходимо

надеть  колпачок  шнура  безопасности

на контактное устройство.

ПРИМЕЧАНИЕ:

  Если  запрограммиро-

ванный  ключ  DESS  (колпачок  шнура

безопасности)  правильно  установлен

на контактное устройство, должны про-

звучать два коротких звуковых сигнала.

Если вы слышите другую комбинацию

звуковых сигналов, обратитесь к разде-

лу

СИСТЕМА ИНДИКАЦИИ

 для опреде-

ления кода неисправности DESS.
Снятие колпачка шнура безопасности

с выключателя (контактного устройства)

приведет к остановке двигателя.

 ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя необходи-

мо прикрепить шнур безопасности 

к петле на одежде.

DESS (цифровая кодируемая

противоугонная система)

В колпачке шнура безопасности распо-

лагается ключ DESS, который является

аналогом обычного ключа зажигания.
В колпачок шнура безопасности (ключ

DESS)  встроена  электронная  схема  с

уникальным цифровым кодом.
Авторизованный  дилер  запрограмми-

ровал  систему  DESS  вашего  снегохо-

да, чтобы она могла распознавать ключ

DESS, расположенный в колпачке шнура

безопасности — это обеспечивает воз-

можность эксплуатации вашего снего-

хода.
При  использовании  другого  шнура

безопасности, на распознавание кото-

рого  не  запрограммирована  система

DESS, двигатель снегохода запустится,

но частота вращения коленчатого вала

не  достигнет  значения,  достаточного

для включения ведущего шкива вариа-

тора и начала движения снегохода.
Убедитесь, что колпачок шнура очищен

от грязи или снега.

Универсальность DESS

Авторизованный дилер Lynx может за-

программировать систему DESS вашего

снегохода для работы с 8-ю различными

ключами DESS.
Мы рекомендуем приобрести дополни-

тельный шнур безопасности у вашего

авторизованного дилера Lynx. Если вы

владеете  несколькими  снегоходами,

оборудованными системой DESS, дилер

Lynx может запрограммировать их та-

ким образом, чтобы каждый из них мог

работать с ключами DESS от других сне-

гоходов.

DESS Тип ключа

Предусмотрена возможность использо-

вания двух типов ключей:
– нормальный ключ;
– учебный ключ.
Для облегчения распознавания ключи

имеют разные цвета.

ТИП КЛЮЧА

ЦВЕТ

Нормальный

Серый

Учебный

Зеленый

При  использовании  учебного  ключа

ограничивается скорость движения сне-

гохода и крутящий момент двигателя,

таким образом, обеспечивается возмож-

ность новичкам и малоопытным водите-

лям освоить управление снегоходом и

обрести необходимую уверенность.

ПРИМЕЧАНИЕ:

 Начальные программ-

ные установки для учебного ключа мо-

гут ограничить скорость до 40 км/ч или

70 км/ч. Для изменения настроек обра-

титесь к авторизованному дилеру Lynx.
Для получения дополнительной инфор-

мации обратитесь к разделу

ЭКСПЛУА­

ТАЦИОННЫЕ РЕЖИМЫ

.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

47

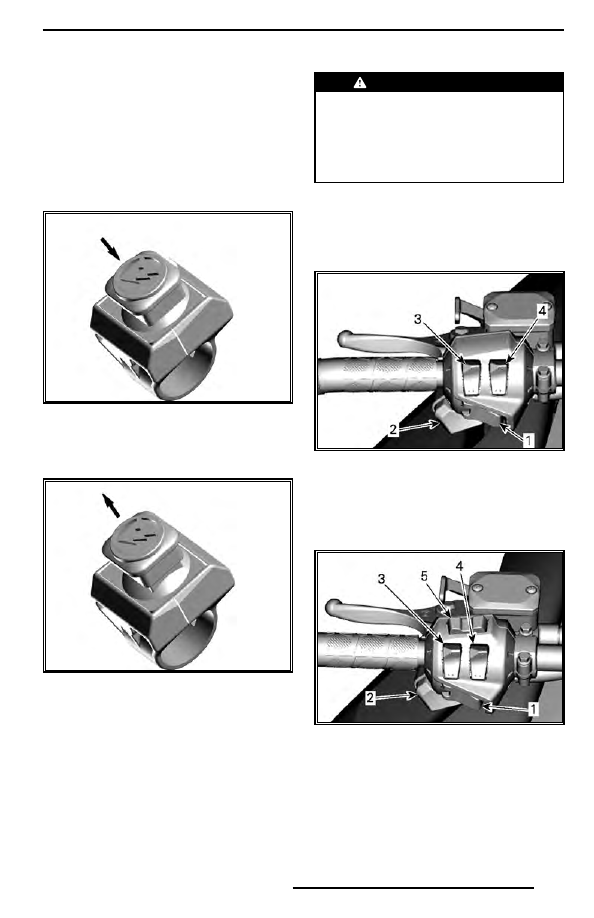

6) Выключатель двигателя

Выключатель  двигателя  расположен

справа на руле.
Используйте этот выключатель для оста-

новки двигателя в экстренной ситуации.
Для  остановки  двигателя  следует  на-

жать на кнопку (переведя ее, тем самым,

в положение «OFF»).

ПОЛОЖЕНИЕ «OFF» (выкл.)

Чтобы обеспечить возможность запуска

двигателя, выключатель должен нахо-

диться в верхнем положении («ON»).

ПОЛОЖЕНИЕ «ON» (вкл.)

Все водители должны тщательно озна-

комиться с работой этого устройства пу-

тем многократного использования при

первой поездке и в дальнейшем для лю-

бой остановки двигателя. Приобретен-

ные навыки будут очень полезны, если

вы окажетесь в экстремальной ситуации.

 ПРЕДОСТЕРЕЖЕНИЕ

Если поводом для аварийной оста-

новки двигателя послужила какая-

то  неисправность,  то  перед  запу-

ском двигателя необходимо найти 

и устранить ее причину. Обратитесь 

к авторизованному дилеру Lynx.

7)  Многофункциональный

переключатель

Многофункциональный переключатель

расположен слева на руле.

1. Кнопка пуска двигателя

2. Переключатель света фары

3. Выключатель электрообогрева рукояток руля

4.  Выключатель  электрообогрева  рычага

дроссельной заслонки

Модели Touring

1.  Кнопка включения электронного реверса/

запуска двигателя

2.  Переключатель света фары

3.  Выключатель электрообогрева рукояток руля

4.  Выключатель  электрообогрева  рычага

дроссельной заслонки

5. Кнопка Mode/Set (режим/установка)

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

48

Кнопка пуска двигателя

Нажмите кнопку, чтобы запустить двига-

тель. Подробно процедура пуска описа-

на в подразделе

ПУСК ДВИГАТЕЛЯ

 раз-

дела

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

.

Переключатель света фары

Для выбора ДАЛЬНЕГО или БЛИЖНЕ-

ГО света фары нажмите переключатель.

Приборы  освещения  автоматически

включаются при работающем двигателе.

Выключатель обогрева рукояток

руля и рычага дроссельной за-

слонки

ПРИМЕЧАНИЕ:

 Обогрев рукояток руля

и рычага дроссельной заслонки функ-

ционирует только тогда, когда частота

вращения коленчатого вала превышает

1900 об/мин.
Выберите интенсивность обогрева ру-

кояток руля, создающую комфортную

температуру для ваших рук.

Выключатель электрообогрева

рукояток руля

ТИПОВОЙ ВАРИАНТ

1. Выключатель электрообогрева рукояток руля

2. Теплее

3. Холоднее

Выключатель электрообогрева

рычага дроссельной заслонки

ТИПОВОЙ ВАРИАНТ

1.  Выключатель электрообогрева рычага

дроссельной заслонки

2. Теплее

3. Холоднее

8)  Возимый комплект

инструментов

В  комплект  снегохода  входит  набор

инструментов,  необходимый  для  про-

ведения  элементарного  технического

обслуживания.
Держатель для инструментов находится

в моторном отсеке на кожухе вариатора.

ВНИМАНИЕ

  Убедитесь,  что  ком-

плект инструментов правильно уста-

новлен и надежно закреплен, чтобы 

не допустить его контакт с компонен-

тами вариатора.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

49

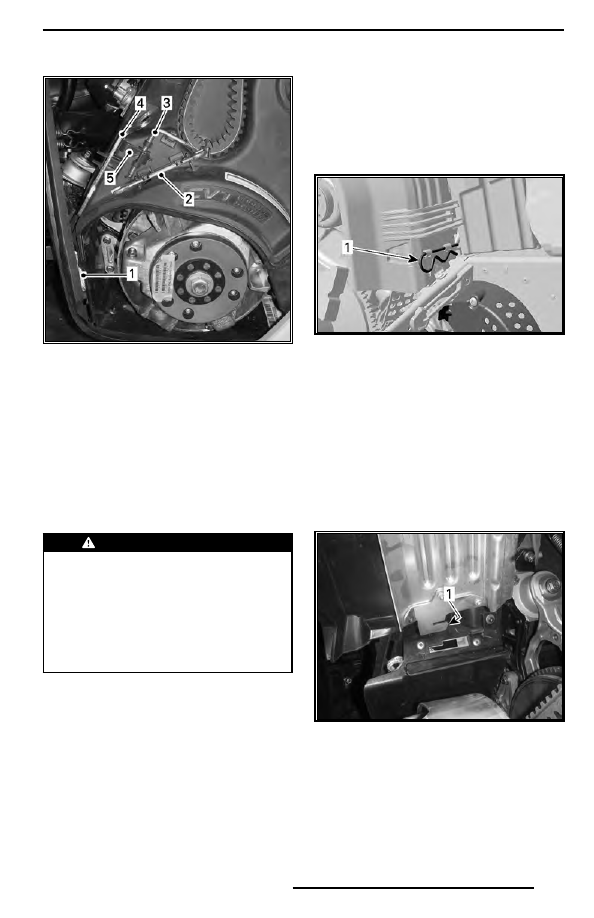

ТИПОВОЙ ВАРИАНТ

1. Пусковой шнур

2. Ключ

3.  Приспособление для разведения фланцев

ведомого шкива

4. Приспособление для регулировки

5. Пусковой зажим

9)  Защитный кожух ремня

вариатора

Снятие защитного кожуха

ремня вариатора

 ПРЕДОСТЕРЕЖЕНИЕ

Не допускается работа двигателя:

–  со снятым кожухом ремня вариато-

ра и щитками;

–  с открытым или снятым капотом 

и/или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регули-

ровки подвижных частей при рабо-

тающем двигателе.

ПРИМЕЧАНИЕ:

 Защитный кожух ремня

вариатора специально изготовлен не-

сколько большего размера, чтобы обе-

спечить натяг в сопряжении с фиксато-

рами. Это позволяет снизить уровень

шума и вибраций. При установке кожуха

необходимо сохранить этот натяг.

Снимите колпачок шнура безопасности

(ключ DESS) с контактного устройства.
Откройте  левую  боковую  панель  мо-

торного отсека, описание операций см.

в данном разделе.
Извлеките проволочный фиксатор.

1. Проволочный фиксатор

Поднимите кожух за его заднюю часть

и, повернув наружу, извлеките из перед-

них выступов.

Установка защитного кожуха

ремня вариатора

При установке кожуха обратите внима-

ние на то, чтобы его вырез был обращен

вперед.
Вставьте выступ в паз и установите его

на место.

ТИПОВОЙ ВАРИАНТ

1. Выступ

Установите уплотнитель на фиксирую-

щий палец. Для этого, возможно, потре-

буется слегка приподнять консоль.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

50

1. Фиксирующий палец

Установите заднюю часть кожуха на фик-

сатор и закрепите его с помощью прово-

лочного фиксатора.

ПРИМЕЧАНИЕ:

 Защитный кожух ремня

вариатора специально изготовлен не-

сколько большего размера, чтобы обе-

спечить натяг в сопряжении с фиксато-

рами. Это позволяет снизить уровень

шума и вибраций. При установке кожуха

необходимо сохранить этот натяг.

1. Проволочный фиксатор

10)  Панель приборов

 ПРЕДОСТЕРЕЖЕНИЕ

Считывание информации с прибо-

ров отвлекает внимание водителя от 

управления снегоходом и особенно 

от наблюдения за окружающей об-

становкой.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Описание панели приборов

АНАЛОГО-ЦИФРОВАЯ ПАНЕЛЬ ПРИБОРОВ

(СТАНДАРТ)

1. Спидометр

2. Тахометр (об/мин)

3. Цифровой дисплей

4. Сигнальные лампы панели приборов

5. Кнопка SET (S) (установка)

ПРИМЕЧАНИЕ:

 На заводе панель при-

боров настроена для отображения ин-

формации в Метрической системе мер,

однако её настройку можно изменить

для показаний в единицах измерения,

принятых в США и Великобритании. Для

этого следует обратиться к дилеру Lynx.

1) Спидометр

Отображает скорость движения снегохо-

да в километрах или в милях в зависимо-

сти от выбранной установки.

ЛЕВАЯ ЧАСТЬ ПАНЕЛИ ПРИБОРОВ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

















содержание      ..     1      2      3      4      ..
