ПРЕДСЕЗОННАЯ ПОДГОТОВКА (ДВУХТАКТНЫЕ ДВИГАТЕЛИ)

ДВИГАТЕЛЬ

Проверить состояние резиновых опор двигателя
Проверить состояние системы выпуска отработавших газов и убедить-

ся в отсутствии утечек
Затянуть указанным моментом винты или гайки крепления выпускного

коллектора
Проверить состояние крышки, шлангов и хомутов системы охлажде-

ния. Убедиться в отсутствии утечек
Проверить плотность охлаждающей жидкости
Проверить состояние сальника коленчатого вала со стороны PTO

СИСТЕМА 

ПОДАЧИ ТОПЛИВА

Проверить состояние топливопроводов и соединений
Проверить трос привода дроссельной заслонки

СИСТЕМА 

ПРИВОДА 

И ТОРМОЗНАЯ 

СИСТЕМА

Проверить состояние ремня вариатора (выполнять регулировку по

высоте при каждой замене ремня)
Очистить и выполнить осмотр ведущего шкива вариатора
Очистить и осмотреть ведомый шкив вариатора
Проверить состояние, отрегулировать натяжение и проверить цен-

тровку гусеницы
Отрегулировать натяжение приводной цепи (кроме моделей, оборудо-

ванных коробкой передач)
Заменить масло в картере цепной передачи/коробке передач
При замене масла в коробке передач установить НОВОЕ уплотни-

тельное кольцо. Нанести LOCTITE 542 на резьбовую часть пробки

(модели XU)
Проверить уровень тормозной жидкости
Проверить состояние тормозного шланга, накладок тормозных коло-

док и тормозного диска

РУЛЕВОЕ 

УПРАВЛЕНИЕ

Проверить состояние рулевого механизма
Проверить состояние лыж и коньков

ПОДВЕСКА

Проверить состояние передней подвески
Проверьте состояние задней подвески (включая ленточные ограничи-

тели и накладки полозьев)

ЭЛЕКТРООБОРУ-

ДОВАНИЕ

Проверить состояние свечей зажигания (все, кроме E-TEC)
После запуска двигателя со старыми свечами зажигания, который

произ водится для того, чтобы выжечь консервационную смазку, за-

менить свечи зажигания (модель 550)
Зарядить аккумуляторную батарею (если установлена)
Отрегулировать свет фар

ПРЕДСЕЗОННАЯ ПОДГОТОВКА

-------------------------------------------------------------------------------------------------------------------------------------------------------------

133

ПРЕДСЕЗОННАЯ ПОДГОТОВКА (ЧЕТЫРЕХТАКТНЫЕ ДВИГАТЕЛИ)

ДВИГАТЕЛЬ

Выполнить осмотр уплотнений и прокладок двигателя и убедиться

в отсутствии утечек
Проверить состояние системы выпуска отработавших газов и убедить-

ся в отсутствии утечек
Заменить моторное масло и фильтр
Проверить плотность охлаждающей жидкости

СИСТЕМА 

ПОДАЧИ ТОПЛИВА

Проверить состояние топливопроводов и соединений
Очистить и проверить состояние дроссельной заслонки

СИСТЕМА 

ПРИВОДА 

И ТОРМОЗНАЯ 

СИСТЕМА

Проверить состояние ремня вариатора (выполнять регулировку

по высоте при каждой замене ремня)
Очистить и выполнить осмотр ведущего шкива вариатора
Очистить и осмотреть ведомый шкив вариатора
Проверить состояние, отрегулировать натяжение и проверить цен-

тровку гусеницы
Отрегулировать натяжение приводной цепи (кроме моделей, оборудо-

ванных коробкой передач)
Заменить масло в картере цепной передачи/коробке передач
При замене масла в коробке передач установить НОВОЕ уплотни-

тельное кольцо. Нанести LOCTITE 542 на резьбовую часть пробки

(модели XU)
Проверить уровень тормозной жидкости
Проверить состояние тормозного шланга, накладок тормозных коло-

док и тормозного диска

РУЛЕВОЕ 

УПРАВЛЕНИЕ

Проверить состояние рулевого механизма
Проверить состояние лыж и коньков

ПОДВЕСКА

Проверить состояние передней подвески
Проверить состояние задней подвески и ленточного ограничителя.

ЭЛЕКТРООБОРУ-

ДОВАНИЕ

Зарядить аккумуляторную батарею (если установлена)
Отрегулировать свет фар

ПРЕДСЕЗОННАЯ ПОДГОТОВКА

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ТЕХНИЧЕСКАЯ

ИНФОРМАЦИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

136

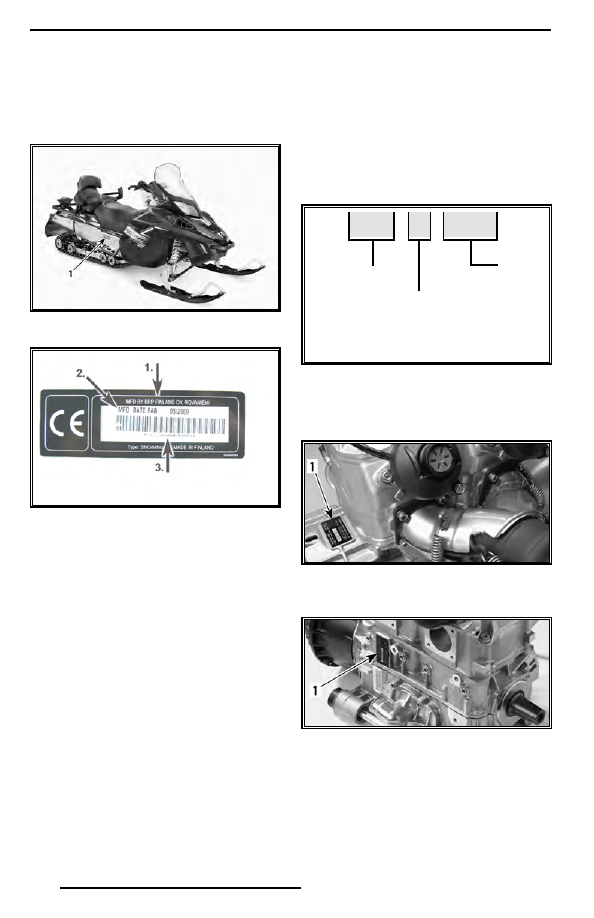

ИДЕНТИФИКАЦИОННЫЕ НОМЕРА СНЕГОХОДА

Наклейка с данными

снегохода

Наклейка с данными снегохода находит-

ся на правой стороне туннеля

ТИПОВОЙ ВАРИАНТ

1. Наклейка с данными снегохода

НАКЛЕЙКА С ДАННЫМИ СНЕГОХОДА

1. Производитель

2. Дата выпуска

3. Идентификационный номер (VIN)

Идентификационный

номер снегохода (VIN)

Основные сборочные единицы снегохо-

да (двигатель и шасси) имеют индиви-

дуальные идентификационные номера.

Эти номера могут потребоваться, напри-

мер, при обращении с рекламацией для

гарантийного ремонта или при поиске

украденного снегохода. Идентификаци-

онные номера необходимы дилеру для

правильного оформления гарантийной

заявки. Гарантийные обязательства ком-

пании BRP аннулируются, если завод-

ские номера двигателя и шасси удалены

или испорчены любым способом. Мы на-

стоятельно рекомендуем вам записать

все идентификационные номера вашего

снегохода и сообщить их в регистрирую-

щую организацию.

Идентификационный номер (VIN)

Идентификационный номер снегохода

(VIN) указан в наклейке. (см. выше) и вы-

бит на туннеле рядом с наклейкой.
Номер модели и год выпуска снегохода

(модельный год) являются составной ча-

стью идентификационного номера сне-

гохода (VIN). См. рисунок выше.

YH2L SCBA X B R 000001

Номер

модели

Серийный

номер

Модельный год: A = 2010

B = 2011

C = 2012

и т. д.

Номер двигателя

Расположение номеров на различных

двигателях  указано  на  приведенных

ниже рисунках.

ТИПОВОЙ ВАРИАНТ — ДВИГАТЕЛЬ

600 HO E-TEC

1. Номер двигателя

ДВИГАТЕЛЬ 800R E-TEC

1. Номер двигателя

-------------------------------------------------------------------------------------------------------------------------------------------------------------

137

ИДЕНТИФИКАЦИОННЫЕ НОМЕРА СНЕГОХОДА

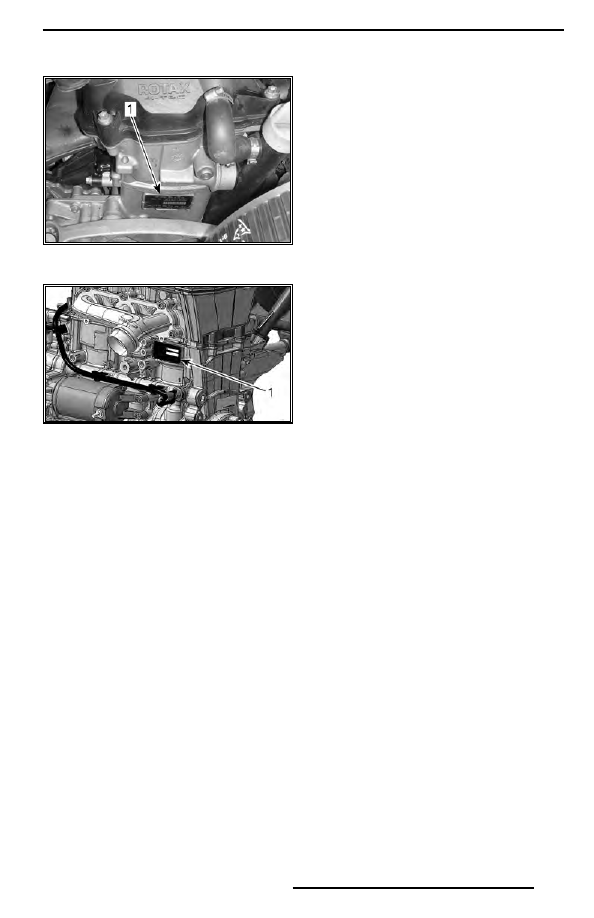

ДВИГАТЕЛЬ 1200 4-TEC

1. Номер двигателя

ДВИГАТЕЛЬ 900 ACE

1. Номер двигателя

-------------------------------------------------------------------------------------------------------------------------------------------------------------

138

ШУМОВОЕ ИЗЛУЧЕНИЕ И ВИБРАЦИОННАЯ

НАГРУЗКА

МОДЕЛЬ

600 HO E-TEC

800R E-TEC

1200 4-TEC

900 ACE

ШУМОВОЕ ИЗЛУЧЕНИЕ И ВИБРАЦИОННАЯ НАГРУЗКА

1

Шум

Уровень

звукового

давления

(LWA)

96,7 дБ при

4050 об/мин

(погрешность

(Kwa) 3 дБ)

99,3 дБ при

3950 об/мин

(погрешность

(Kwa) 3 дБ)

98,1 дБ при

3900 об/мин

(погрешность

(Kwa) 3 дБ)

92,7 дБ при

3625 об/мин

(погрешность

(Kwa) 3 дБ)

Звуковое

давление

(LpA)

86 дБ при

4050 об/мин

(погрешность

(KpA) 3 дБ)

89 дБ при

3950 об/мин

(погрешность

(KpA) 3 дБ)

87 дБ при

3900 об/мин

(погрешность

(KpA) 3 дБ)

80 дБ при

3625 об/мин

(погрешность

(KpA) 3 дБ)

Вибрация

На руки

(через руль)

<2,5 м/с2 при

4050 об/мин

<2,5 м/с2 при

3950 об/мин

<2,5 м/с2 при

3900 об/мин

<2,5 м/с2 при

3625 об/мин

Тело

(через сиденье)

<0,5 м/с2 при

4050 об/мин

<0,5 м/с2 при

3950 об/мин

<0,5 м/с2 при

3900 об/мин

<0,5 м/с2 при

3625 об/мин

1: Измерения шумового излучения и вибрационной нагрузки выполнены в соответствии с

требованиями стандарта ISMA 1:2014 на поверхности с покрытием на нейтрали или со снятым

ремнем вариатора.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

139

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

СИСТЕМА

МОДЕЛИ

ДВИГАТЕЛЬ

600 HO E-TEC

Тип двигателя

Rotax® 593, жидкостное охлаждение,

с лепестковыми клапанами, 3D-RAVE

Количество цилиндров

2

Рабочий объем, см

³

594,4

Диаметр цилиндра, мм

72

Ход поршня, мм

73

Частота вращения коленчатого вала, при которой

развивается максимальная мощность, об/мин

8100

Система подачи топлива

Непосредственный впрыск E-TEC

Система выпуска отработавших газов

Единая настроенная труба, глушитель

Инжекционное масло

Скандинавия:

 2T E-TEC SYNTHETIC OIL

(EUR) (P/N 779281) или 2T CARBURATED

PREMIUM MINERAL OIL (EUR) (P/N 779276).

Остальные страны:

 2T E-TEC SYNTHETIC

OIL (P/N 779126) или 2T CARBURATED

PREMIUM MINERAL OIL (P/N 779119) или

эквивалентное.

См. раздел

РЕКОМЕНДУЕМОЕ МАСЛО

Емкость резервуара системы смазки, л

2,9

Охлаждающая жидкость

50% антифриза/50% дистиллированной

воды.

Скандинавия:

 ГОТОВАЯ ОХЛАЖДАЮ-

ЩАЯ ЖИДКОСТЬ С УВЕЛИЧЕННЫМ

СРОКОМ СЛУЖБЫ (EUR) (P/N 779223).

Остальные страны:

 ГОТОВАЯ ОХЛАЖ-

ДАЮЩАЯ ЖИДКОСТЬ С УВЕЛИЧЕННЫМ

СРОКОМ СЛУЖБЫ (P/N 779150) или

охлаждающая жидкость специально раз-

работанная для алюминиевых двигателей

Объем системы охлаждения, л

5,5

Рекомендуемое топливо

Высококачественный неэтилированный бен-

зин. См. раздел

ТРЕБОВАНИЯ К ТОПЛИВУ

Минимальное октановое число

95 (топливо, которое может содержать

до 10% этанола)

Емкость топливного бака, л

39

-------------------------------------------------------------------------------------------------------------------------------------------------------------

140

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

СИСТЕМА

МОДЕЛИ

ДВИГАТЕЛЬ

800R E-TEC

Тип двигателя

Rotax® 797, жидкостное охлаждение,

с лепестковыми клапанами, 3D-RAVE

Количество цилиндров

2

Рабочий объем, см

³

799,5

Диаметр цилиндра, мм

82

Ход поршня, мм

75,7

Частота вращения коленчатого вала, при которой

развивается максимальная мощность, об/мин

7900

Система подачи топлива

Непосредственный впрыск E-TEC

Система выпуска отработавших газов

Единая настроенная труба, глушитель

Инжекционное масло

Скандинавия:

 2T E-TEC SYNTHETIC OIL

(EUR) (P/N 779281) или 2T CARBURATED

PREMIUM MINERAL OIL (EUR)

(P/N 779276).

Остальные страны:

 2T E-TEC SYNTHETIC

OIL (P/N 779126) или 2T CARBURATED

PREMIUM MINERAL OIL (P/N 779119) или

эквивалентное.

См. раздел

РЕКОМЕНДУЕМОЕ МАСЛО

Емкость резервуара системы смазки, л

2,9

Охлаждающая жидкость

50% антифриза/50% дистиллированной

воды.

Скандинавия:

 Используйте ГОТОВУЮ

ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ С УВЕЛИЧЕН-

НЫМ СРОКОМ СЛУЖБЫ (EUR) (P/N 779223).

Остальные страны:

 Используйте ГОТО-

ВУЮ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ

С УВЕЛИЧЕННЫМ СРОКОМ СЛУЖБЫ

(P/N 779150) или охлаждающую жидкость

специально разработанную для алюминие-

вых двигателей

Объем системы охлаждения, л

6,2

Рекомендуемое топливо

Высококачественный неэтилированный

бензин. См. раздел

ТРЕБОВАНИЯ

К ТОПЛИВУ

Минимальное октановое число

95 (топливо, которое может содержать

до 10% этанола)

Емкость топливного бака, л

39

-------------------------------------------------------------------------------------------------------------------------------------------------------------

141

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

СИСТЕМА

МОДЕЛИ

ДВИГАТЕЛЬ

900 ACE

Тип двигателя

Rotax 903, жидкостное охлаждение, четы-

рехтактный, два распределительных вала

верхнего расположения (DOHC), сухой

картер

Количество цилиндров

3

Рабочий объем, см

³

899

Диаметр цилиндра, мм

74

Ход поршня, мм

69,7

Частота вращения коленчатого вала, при которой

развивается максимальная мощность, об/мин

7250

Система выпуска отработавших газов

Единая настроенная труба, глушитель

Моторное масло

Скандинавия:

 4T 0W40 SYNTHETIC OIL

(EUR) (P/N 779286).

Остальные страны:

 4T 0W40 SYNTHETIC

OIL (P/N 779139) или эквивалентное.

См. раздел

РЕКОМЕНДУЕМОЕ МАСЛО

Объем моторного масла, л

3,3 (замена масла)

Охлаждающая жидкость

50% антифриза/50% дистиллированной

воды.

Скандинавия:

 Используйте ГОТОВУЮ

ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ С УВЕЛИ-

ЧЕННЫМ СРОКОМ СЛУЖБЫ (EUR)

(P/N 779223).

Остальные страны: 

Используйте ГОТО-

ВУЮ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ С

УВЕЛИЧЕННЫМ СРОКОМ СЛУЖБЫ

(P/N 779150) или охлаждающую жидкость

специально разработанную для алюминие-

вых двигателей

Объем системы охлаждения, л

5,2

Система подачи топлива

Распределенный впрыск (EFI),

дроссельная заслонка 46 мм

Рекомендуемое топливо

Стандартный неэтилированный бензин.

См. раздел

ТРЕБОВАНИЯ К ТОПЛИВУ

Минимальное октановое число

95 (топливо может содержать МАКСИМУМ

10% этанола)

Емкость топливного бака, л

39

-------------------------------------------------------------------------------------------------------------------------------------------------------------

142

СИСТЕМА

МОДЕЛИ

ДВИГАТЕЛЬ

1200 4-TEC

Тип двигателя

Rotax 1203, жидкостное охлаждение,

четырехтактный, два распределительных

вала верхнего расположения (DOHC) с про-

межуточным валом, сухой картер

Количество цилиндров

3

Рабочий объем, см

³

1170,7

Диаметр цилиндра, мм

91

Ход поршня, мм

60

Частота вращения коленчатого вала, при которой

развивается максимальная мощность, об/мин

7800

Система подачи топлива

Распределенный впрыск (EFI), дроссельная

заслонка 52 мм с подогревом

Система выпуска отработавших газов

Выпускная труба, глушитель

Моторное масло

Скандинавия:

 4T 0W40 SYNTHETIC OIL

(EUR) (P/N 779286).

Остальные страны:

 4T 0W40 SYNTHETIC

OIL (P/N 779139) или эквивалентное.

См. раздел

РЕКОМЕНДУЕМОЕ МАСЛО

Объем масла, л

3,5 (замена масла и фильтра)

Охлаждающая жидкость

50% антифриза/50% дистиллированной

воды.

Скандинавия:

 Используйте ГОТОВУЮ

ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ С УВЕЛИ-

ЧЕННЫМ СРОКОМ СЛУЖБЫ (EUR) (P/N

779223).

Остальные страны:

 ГОТОВАЯ ОХЛАЖ-

ДАЮЩАЯ ЖИДКОСТЬ С УВЕЛИЧЕННЫМ

СРОКОМ СЛУЖБЫ (P/N 779150) или

охлаждающая жидкость специально раз-

работанная для алюминиевых двигателей

Объем системы охлаждения, л

5,5

Рекомендуемое топливо

Стандартный неэтилированный бензин.

См. раздел

ТРЕБОВАНИЯ К ТОПЛИВУ

Минимальное октановое число

95 (топливо, которое может содержать

МАКСИМУМ 10% этанола)

Емкость топливного бака (SAE J288a), л

39

ТРАНСМИССИЯ

Ведущий

шкив

Тип

600 HO E-TEC

TRA III™

800 R E-TEC

TRA VII™

1200 4-TEC

900 ACE

eDrive II

Включе-

ние, об/

мин

600 HO E-TEC

3000 ± 100

800 R E-TEC

3800 ± 100

1200 4-TEC

900 ACE

2200 ± 100

Тип ведомого шкива вариатора

QRS-SS

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

143

СИСТЕМА

МОДЕЛИ

ТРАНСМИССИЯ

Количество зубьев

ведущей звездочки

Commander GT

69 Ranger

69 Ranger Alpine

69 Ranger Army LTD

69 Ranger SnowCruiser

8

Другие модели

7

Масло для коробки передач

Скандинавия:

 SYNCHROMESH

TRANSMISSION SYNTHETIC OIL (EUR)

(P/N 779211).

Остальные страны:

 SYNCHROMESH

TRANSMISSION SYNTHETIC OIL

(P/N 779170).

Если рекомендуемое масло XPS для

коробки передач недоступно, используйте

трансмиссионное масло 75W140, соответ-

ствующее требованиям API GL-5

Масло в коробке передач, см

³

600

Передаточное

отношение

Первая передача

3,23

Вторая передача

1,98

Задний ход

4,06

Номинальная ширина

гусеницы, мм

Серия Commander

500

Серия 69 Ranger

600

Номинальная длина

гусеницы, мм

Серия Commander

3923

Серия 69 Ranger

3968

Высота

профиля

гусеницы,

мм

Commander 600 HO E-TEC

Commander LTD 600 HO E-TEC

Commander LTD 900 ACE

Commander 800R E-TEC

Commander 900 ACE

69 Ranger Army LTD

44

Commander  600  HO  E-TEC  ICE

Ripper

Commander 900 ACE ICE ripper

Commander GT 900 ACE Comfort

Commander GT 1200 4-TEC Comfort

69 Ranger 900 ACE

69 Ranger Alpine 1200 4-TEC

69 Ranger SnowCruiser 900 ACE

32

Commander GT 900 ACE

Commander GT 1200 4-TEC

38

Натяжение гусеницы

Прогиб, мм

40–50

Усилие

(1)

, кгс

7,3

Центровка гусеницы

Равное расстояние между полозьями и на-

правляющими гребнями гусеничной ленты

с обеих сторон

ТОРМОЗНАЯ СИСТЕМА

Тормозная система

Дисковая, с гидравлическим тормозным

механизмом Brembo, саморегулирующаяся

Тормозная жидкость

DOT 4

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

144

СИСТЕМА

МОДЕЛИ

ПОДВЕСКА

Передняя подвеска

A-LFS+

Передние

амортиза-

торы

Все модели, кроме Commander

800R E-TEC

HPG 36

Commander 800 R E-TEC

KYB 36 R

Максимальный ход передней подвески, мм

210

Задняя

подвеска

69 Ranger Army LTD

69 Ranger 900 ACE

69 Ranger SnowCruiser 900 ACE

PPS 6900 A

69 Ranger Alpine 1200 4-TEC

PPS 6900-F2

Серия Commander

PPS 5900 A

Централь-

ный  амор-

тизатор

69 Ranger 900 ACE

HPG 25

Commander 800 R E-TEC

KYB 36

Другие модели

HPG 36

Задний

амортиза-

тор

Commander 600 HO E-TEC

Commander  600  HO  E-TEC  ICE

Ripper

Commander LTD 600 HO E-TEC

Commander 900 ACE

Commander LTD 900 ACE

Commander 900 ACE ICE ripper

Commander GT 900 ACE

Commander GT 1200 4-TEC

69 Ranger Army LTD

69 Ranger 900 ACE

HPG 36

69 Ranger Alpine 1200 4-TEC

два гидравлических амортизатора HPG 36

Commander 800 R E-TEC

KYB 46

69 Ranger SnowCruiser 900 ACE

Commander GT 900 ACE Comfort

Commander GT 1200 4-TEC Comfort

Tractive 46 EDC PA

Максимальный ход задней подвески, мм

340

ЭЛЕКТРООБОРУДОВАНИЕ

600 HO E-TEC

Мощность

12 В/1340 Вт

Лампы фары (дальний/ближний свет)

×

 60/55 Вт (H-4)

Задний фонарь

Светодиодный

Свечи зажигания

Тип

NGK PZFR6F

(2)

Зазор, мм

0,75 ± 0,05 (не регулируется)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

145

СИСТЕМА

МОДЕЛИ

ЭЛЕКТРООБОРУДОВАНИЕ (продолжение)

600 HO E-TEC

Предохранители/реле/

конденсатор

F1:  Аккумуляторная

батарея

30 A

F2:  Кнопка запуска

двигателя

5 A

F3:  Передняя розетка/

сиденье с подо-

гревом/ звуковой

сигнал (доп. обор.)

20 A

F4: Вентилятор

15 A

F5:  Пневматическая

подвеска (доп.

обор.)

15 A

F6:  GPS и система

заряда

10 A

R1:

Реле дополнительного оборудования

R2:

Реле вентилятора

ЭЛЕКТРООБОРУДОВАНИЕ

800 R E-TEC

Мощность

12 В/1340 Вт

Лампы фары (дальний/ближний свет)

×

 60/55 Вт (H-4)

Задний фонарь

Светодиодный

Свечи зажигания

Тип

NGK PFR7AB

(2)

Зазор

0,75 ± 0,05 мм (не регулируется)

Предохранители/реле/

конденсатор

F1:  Аккумуляторная

батарея

30 A

F2:  Кнопка запуска

двигателя

5 A

F3:  Передняя розетка/

сиденье с подо-

гревом/ звуковой

сигнал (доп. обор.)

20 A

F4: Вентилятор

15 A

F5:  Пневматическая

подвеска (доп.

обор.)

15 A

F6:  GPS и система

заряда

10 A

R1:

Реле дополнительного оборудования

R2:

Реле вентилятора

ЭЛЕКТРООБОРУДОВАНИЕ

900 ACE

Мощность

12 В/ 650 Вт

Лампы фары (дальний/ближний свет)

×

 60/55 Вт (H-4)

Лампа заднего фонаря

2,6 Вт/139 м W LED

Свечи зажигания

Тип

MR7B1

Зазор

0,8 мм

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

146

СИСТЕМА

МОДЕЛИ

ЭЛЕКТРООБОРУДОВАНИЕ (продолжение)

900 ACE

Предохранители

и реле

F1:  Аккумуляторная

батарея

30 A

F2:  Реле/кнопка за-

пуска

5 A

F3: Реле стартера

10 A

F4: Вентилятор

15 A

F5: HIC

10 A

F6:  HIC / Панель при-

боров

10 A

F7:  Передняя электри-

ческая розетка и

обогрев

10 A

F8: Световые приборы

20 A

F9: Не используется

-

F10:  Задняя электри-

ческая розетка

5 A

F11: Компрессор

15 A

R1:

Запуск

R2:

Нагрузка

R3:

Реле нагрузки

R4:

Реле вентилятора

ЭЛЕКТРООБОРУДОВАНИЕ

1200 4-TEC

Мощность

12 В/490 Вт

Лампы фары (дальний/ближний свет)

×

 60/55 Вт (H-4)

Лампа заднего фонаря

Светодиодный

Свечи зажигания

Тип

NGK CR8EKB (2)

Зазор

Не регулируется

Предохранители

F1:  Аккумуляторная

батарея

30 A

F2:  Реле/ кнопка запуска

5 A

F3: Реле стартера

10 A

F4:  Вентилятор систе-

мы охлаждения

15 A

F5: HIC

10 A

F6:  HIC/ панель приборов

10 A

F7:  Передняя электри-

ческая розетка и

обогрев

10 A

F8: Световые приборы

20 A

F10:  Задняя электри-

ческая розетка

15 A

F11: Компрессор

15 A

Реле

R1:

Пусковое реле

R2:

Реле нагрузки

R3:

Реле нагрузки

R4:

Реле вентилятора системы охлаждения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

147

СИСТЕМА

МОДЕЛИ

МАССА И РАЗМЕРЫ

«Сухая»

масса, кг

Commander 600 HO E-TEC

285

Commander 600 HO E-TEC ICE

Ripper

287

Commander LTD 600 HO E-TEC

303

Commander 800R E-TEC

292

Commander 900 ACE

293

Commander 900 ACE ICE ripper

296

Commander LTD 900 ACE

306

Commander GT 900 ACE

305

69 Ranger 900 ACE

310

Commander GT 900 ACE Comfort

309

Commander GT 1200 4-TEC

318

Commander GT 1200 4-TEC

Comfort

322

69 Ranger Army LTD

323

69 Ranger Alpine 1200 4-TEC

344

69 Ranger SnowCruiser 900 ACE

324

Общая

длина, см

69 Ranger 900 ACE

69 Ranger SnowCruiser 900 ACE

69 Ranger Alpine 1200 4-TEC

338

69 Ranger Army LTD

336

Серия Commander

337

Общая

ширина,

см

Все модели, кроме 69 Ranger Alpine

1200 4-TEC

118

69 Ranger Alpine 1200 4-TEC

129

Общая

высота,

см

Все модели, кроме 69 Ranger Alpine

1200  4-TEC,  Commander  800R

E-TEC, 69 Ranger Snow Cruiser 900

ACE и 69 Ranger 900 ACE

144,5

69 Ranger Alpine 1200 4-TEC

140

Commander 800R E-TEC

133

69 Ranger 900 ACE

69 Ranger SnowCruiser 900 ACE

143

Лыжная

колея, мм

Все модели, кроме 69 Ranger Alpine

1200 4-TEC

996 ± 21

69 Ranger Alpine 1200 4-TEC

1102 (рег. –42)

(1)

 Измеряется между накладкой полоза и внутренней нижней частью гусеницы при

приложенном вертикальном усилии.

ВНИМАНИЕ

(2)

  Регулировка  межэлектродного  зазора  свечей  зажигания 

не допускается.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ПОИСК И УСТРАНЕНИЕ

НЕИСПРАВНОСТЕЙ

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     7      8      9      10     ..
