5 3

1. Воздушный фильтр, расположенный в

верхней части глушителя шума впуска

Рулевое управление и передняя
подвеска

Осмотрите рулевое управление и переC
днюю подвеску на предмет затяжки креC
пежных элементов (рычаги и тяги рулевоC
го управления, наконечники рычагов, шаC
ровые опоры, крепления лыж и пр.). При
необходимости обратитесь к дилеру
Lynx.

Контроль состояния лыж и коньков

Проверьте состояние лыж, коньков и
твердосплавных накладок полозьев. При
обнаружении признаков износа обратиC
тесь к дилеру Lynx.

Система выпуска отработавших
газов

Выхлопная система предназначена для
уменьшения уровня шума и улучшения
рабочих характеристик снегохода. ДеC
монтаж любого компонента системы выC
пуска может привести к серьезным поC
вреждениям двигателя.

Очистка воздушного фильтра

Если Вы движетесь по снежной целине,
то по возможности чаще остнавливайтесь
и стряхивйте снег с воздушного фильтра.

Если Вы оставите снегоход на снегопаде,
не накрыв его чехлом, то как и в случае
движения по целине, снег может попасть
в воздушный фильтр и засорить его, что
вызовет переобогащение топливноCвозC
душной смеси.

Откройте капот, снимите воздушный
фильтр с глушителя. Стряхните снег с
фильтра и поставьте его на место.

✩

✩ ПРЕДОСТЕРЕЖЕНИЕ

Чрезмерно изношенные лыжи и/или
коньки лыж ухудшают управляемость
снегохода.

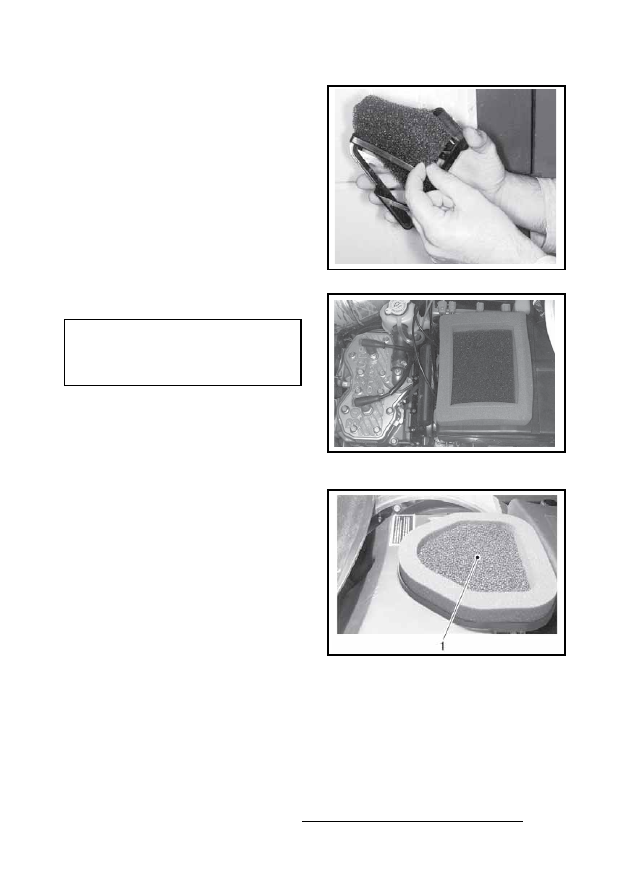

Фильтр тонкой очистки на глушителе
шума впуска

Извлечение фильтра из решетки

Убедителсь, что фильтр чистый и сухой.
Установите фильтр на прежнее место.

ОСТОРОЖНО. Двигатели снегоходов отC
регулированы при установленном возC
душном фильтре. Эксплуатация снегохоC
да со снятым воздушным фильтром моC
жет привести к повреждению двигателя.

5 4

1. Разъем
2. Резиновый чехол

Поверните против часовой стрелки и сниC
мите стопорное кольцо лампы. ИзвлекиC
те перегоревшую лампу и замените ее
исправной. Установите снятые детали на
место в обратной последовательности.

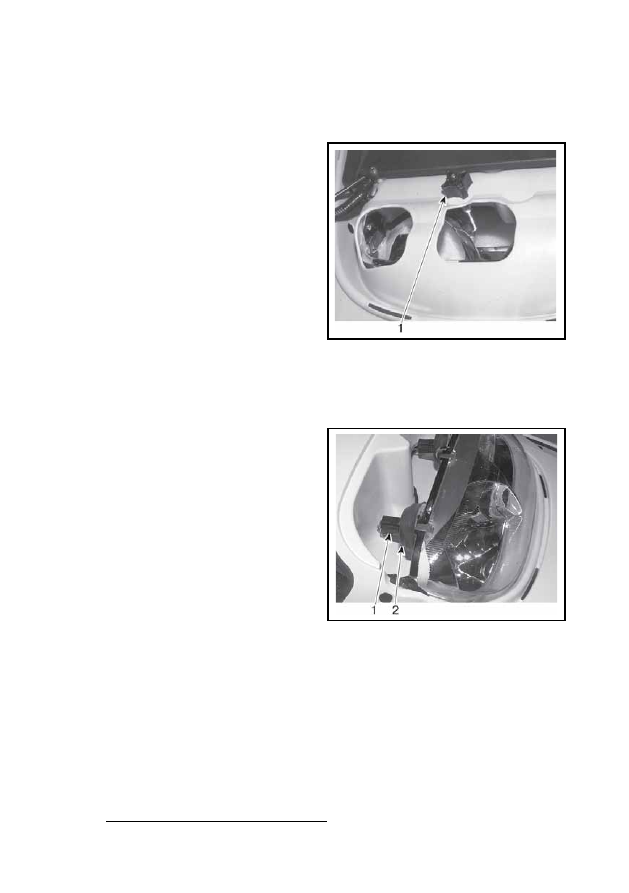

Регулировка положения фары

Положение фары (и направление ее луча)
регулируется вращением ручки.

1. Ручка

При необходимости замены какойCлибо
лампы снимите ветровое стекло и отсоеC
дините разъем перегоревшей лампы.
Снимите резиновый чехол.

Замена ламп

После замены перегоревшей лампы проC
верьте работоспособность световых приC
боров.

ОСТОРОЖНО. Во избежание сокращеC
ния срока службы галогенных ламп не каC
сайтесь пальцами стеклянной колбы ламC
пы. Если Вы случайно прикоснулись к
стеклянной колбе, протрите ее изопропиC
ловым спиртом, который не оставляет
пленку на стекле.

Некоторые модели

Снимите молдинг фары и ветровое стекC
ло, отсоедините колодку электрического
разъема от фары. Снимите защитную
крышку и проволочные пружинные фикC
саторы лампы. Выверните перегоревшую
лампу. Поставьте новую лампу.

Некоторые модели

Снимите ветровое стекло и молдинг
фары, отсоедините колодку электричесC
кого разъема от фары. Снимите защитC
ную крышку и выверните перегоревшую
лампу. Поставьте новую лампу.

Лампы подсветки приборной панели

Лампы подсветки находятся с обратной
стороны приборной панели и закрыты
черными резиновыми чехлами. Снимите
резиновый чехол и выньте лампу из патC
рона.

5 5

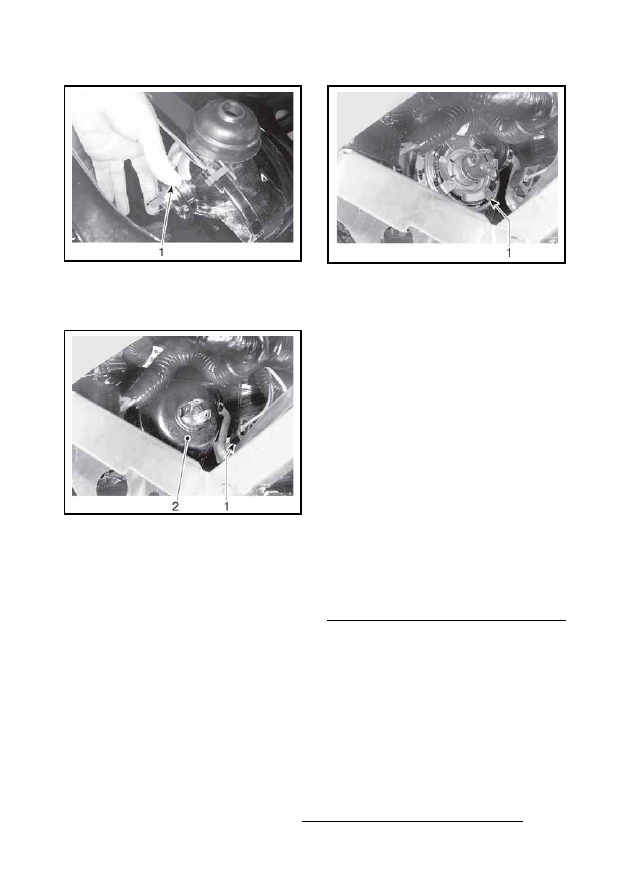

1. Стопорное кольцо

Отсоедините разъем лампы. Снимите реC
зиновый чехол.

1. Разъем
2. Резиновый чехол

1. Стопорное кольцо

Если перегорела лампа заднего фонаря,
снимите красный пластиковый рассеиC
ватель, отвернув два винта.

Задние поручни

Задние поручни предназначены для
пассажира.

Задние поручни можно регулировать
по высоте.

Поднимите регулировочный фиксатор,
установите поручень в желаемое положеC
ние. Закрепите фиксатор. Проделайте эту
же операция с поручнем на другой стоC
роне.

Регулируемая спинка сиденья

Положение и угол наклона спинки сидеC
нья можно отрегулировать по собственC
ному умотрению.

ХРАНЕНИЕ

Снегоход должен быть правильно подгоC
товлен к хранению в летний период. (АнаC
логичные меры следует предпринять и в
зимний период, если не предполагается
использовать снегоход в течение одного
месяца или более.)

5 6

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Сигналы системы контроля

Два коротких сигнала (при пуске
двигателя). Мигает индикатор
DESS/RER.

Сигнал

Меры по устранению

Причина

Подтверждение работоспособности
шнура безопасности; готовность
двигателя к работе.

Нормальное состояние.

Один короткий сигнал каждые
1,5 сек. (при пуске двигателя).
Мигает индикатор DESS/RER.
Двигатель не выходит на рабочие
обороты. Движение невозможно.

Плохой контакт в системе DESS.
Неисправность колпачка шнура
безопасности. Загрязнение колпачка
шнура безопасности.
Неисправность штыря системы DESS.

Заново присоедините колпачок к
штырю DESS. Используйте другой
запрограммированный шнур
безопасности. Очистите колпачок
шнура безопасности. Обратитесь к
дилеру Lynx.

Один длинный сигнал каждую
секунду.

Включен реверс.

Можно двигаться задним ходом.

Три коротких сигнала каждую
секунду. Мигает индикатор DESS/
RER. Двигатель не выходит на
рабочие обороты. Движение
невозможно.

Присоединен шнур безопасности, не
подходящий к данному снегоходу.

Используйте правильно запрограм'
мированый шнур безопасности.

Три коротких сигнала каждую
секунду. Мигает индикатор
перегрева двигателя.

Перегрев двигателя.

Немедленно выключите двигатель.
Дайте двигателю остыть. Если неис'
правность не устраняется, обратитесь
к дилеру Lynx.

Три коротких сигнала каждую
секунду. Горит индикатор пониже'
ния уровня масла.

Модели 4'ТЕС – низкое давление в
системе смазки двигателя.

Немедленно выключите двигатель.
Если неисправность не устраняется,
обратитесь к дилеру Lynx.

Три коротких сигнала каждую
секунду. Мигает индикатор батареи.

Разряжена аккумуляторная батарея.

Проверьте состояние аккумулятор'
ной батареи и зарядного устрой'
ства. Обратитесь к дилеру Lynx.

Четыре коротких сигнала каждые
2 минуты. Горит индикатор
понижения уровня масла.

Модели 2'ТЕС – низкий уровень
масла.

Проверьте уровень масла. Долейте
масло до требуемого уровня.

Четыре коротких сигнала каждые
2 минуты. Каждые 3 сек загорается
индикатор двигателя.

Слишком высокое напряжение
аккумуляторной батареи. Система
DESS обнаружила короткое замыкание
в колпачке на штыре .

Используйте другой предварительно
запрограммированный шнур
безопасности.

Четыре коротких сигнала каждые
2 минуты. Горит индикатор двигателя.

Неисправность системы управления
двигателем EMS.

Обратитесь к дилеру Lynx.

Четыре коротких сигнала каждые
2 минуты. Каждую секунду мигает
индикатор двигателя.

Неисправность системы управления
двигателем EMS.

Обратитесь к дилеру Lynx.
