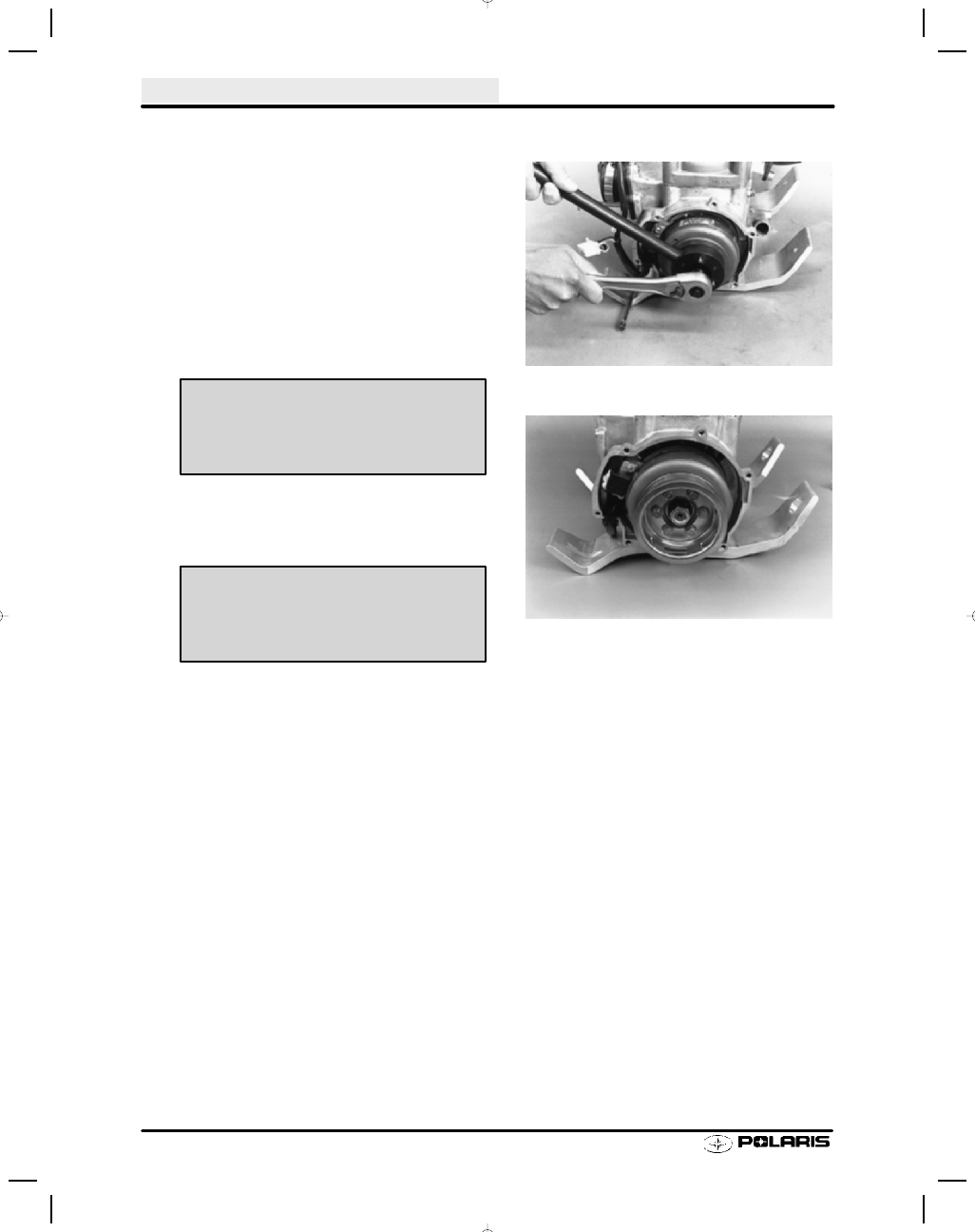

ENGINE

2.32

Assembly, Cont.

39. Apply Loctitet 262 evenly to the flywheel mounting

taper on crankshaft. Install woodruff key.

40. Install flywheel. Apply Loctitet 242 to crankshaft

threads. Install washer and nut.

41. Use flywheel holder to hold flywheel and torque nut

to specification found in beginning of this chapter.

42. Install recoil hub and recoil housing. Torque bolts to

specification.

43. Install engine in chassis and align clutches.

44. Refer to General Inspection Procedures in this

chapter to fill and bleed cooling system and oil
pump.

Flywheel Holder:

PN 8700229

Recoil Hub and Housing Bolt
Torque:

108 in. lbs. (12.5 Nm)

ENGINE

2.33

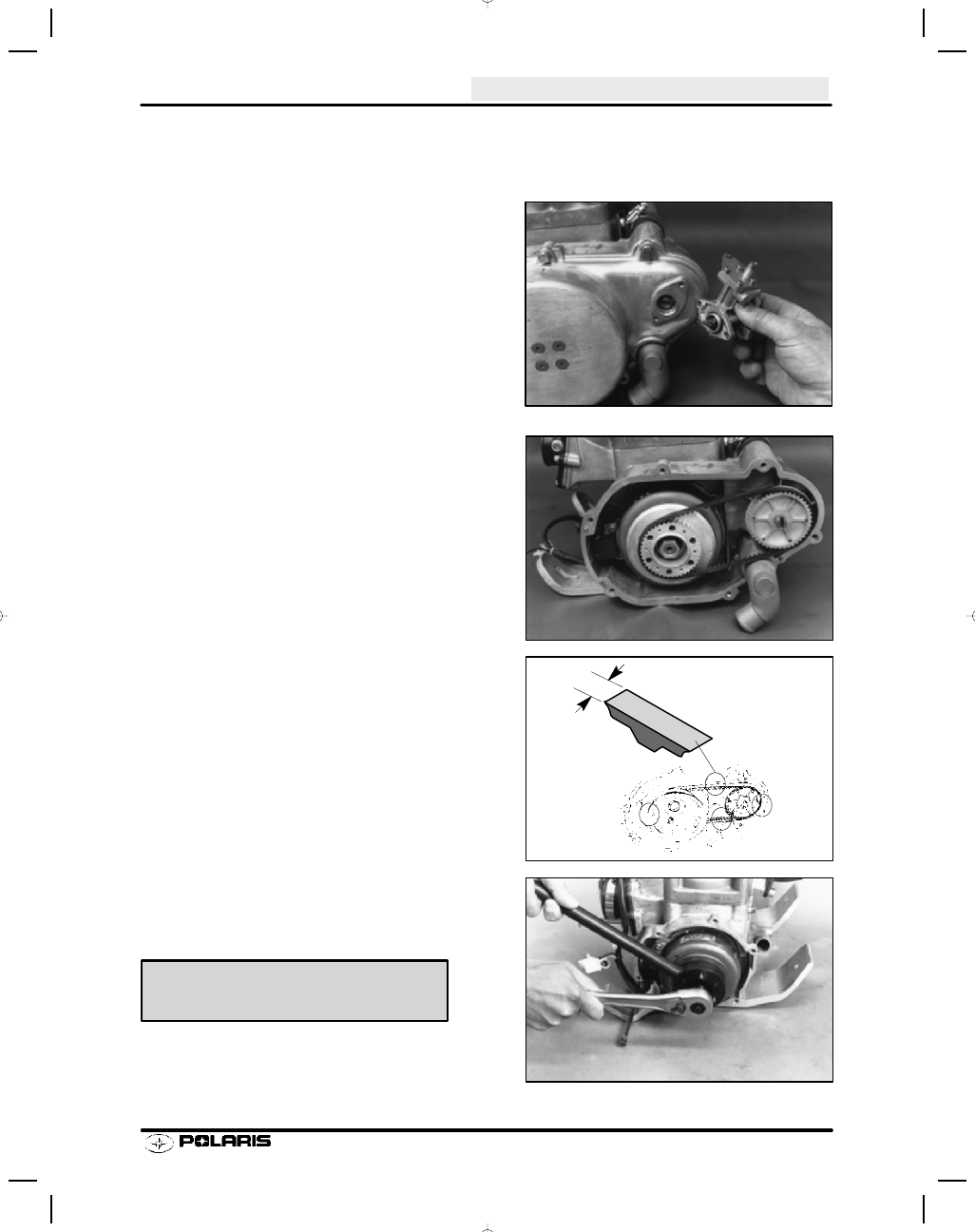

Libertyt 700 / 800 Engines

NOTE: Inspect all parts for wear or damage during disassembly. It is recommended to re-
place all seals, O-rings, and gaskets with Genuine Polaris parts during assembly. Refer to
General inspection procedures in this chapter.

Disassembly

1.

Remove the oil pump.

2.

Remove the recoil housing and the recoil hub.
Inspect waterpump drive belt for missing, cracked,
or broken drive cogs.

Measure the belt at 4 different points as shown. Re-
place if width is less than .250

s, (6.35mm). Nominal new

width is .345

s, (8.75mm).

3.

Remove drive gears and belt.

4.

Remove flywheel nut using flywheel holder.

Replace if width is
less than .25

s (6.35mm)

Flywheel Holder:

PN 8700229

Flywheel Holder:

PN 8700229

. . . .

ENGINE

2.34

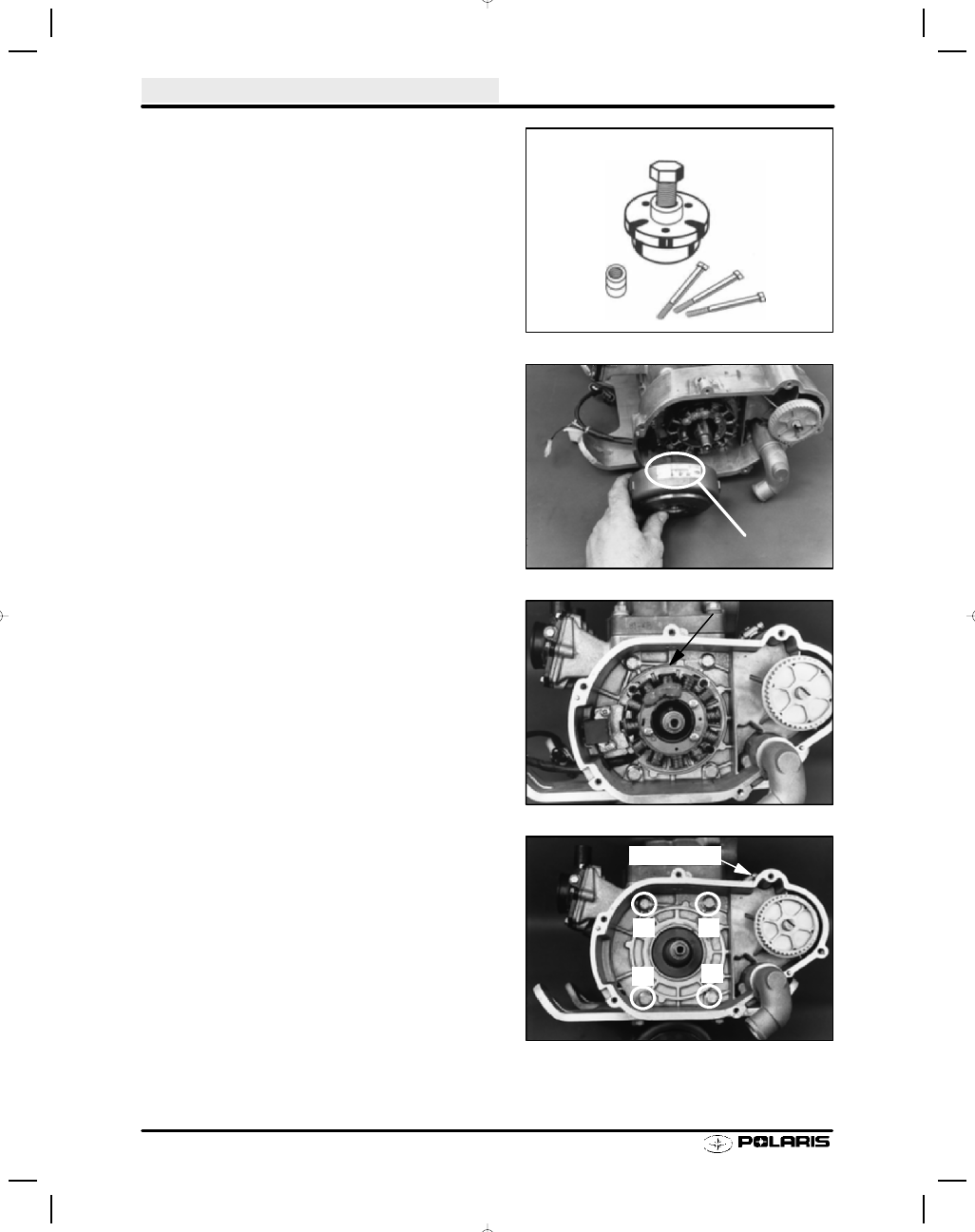

Disassembly, Cont.

5.

Remove flywheel using flywheel puller.

6.

Note the ignition timing strip on the flywheel.

7.

Before removing stator plate, mark the plate and
crankcase for reference upon assembly.

8.

Remove bolts holding water pump housing to
crankcase.

Loosen hose clamp and remove

housing.

Flywheel Puller: PN 2871043

Timing strip

Hose Clamp

1

2

3

4

ENGINE

2.35

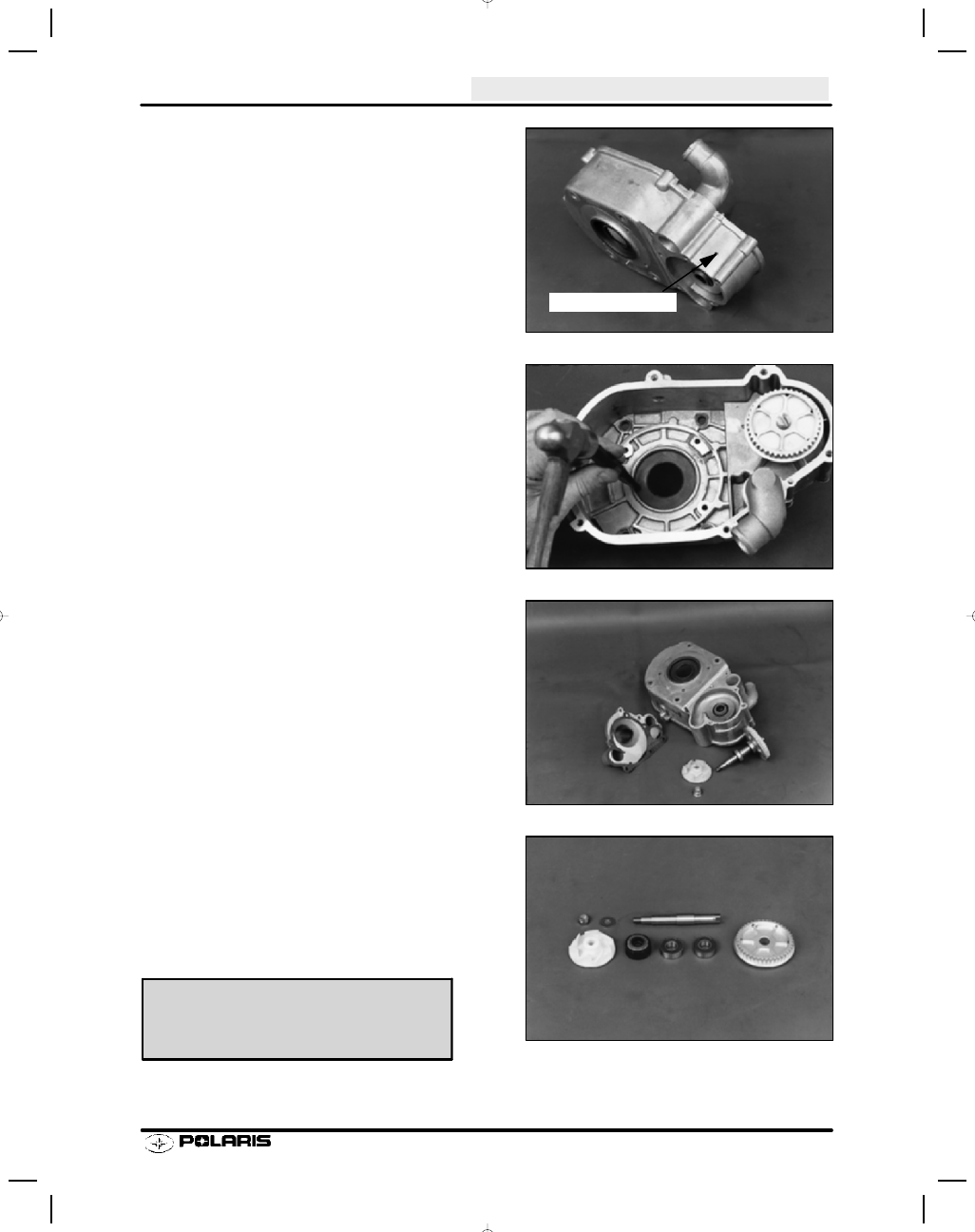

Disassembly, Cont.

9.

Inspect water pump weep hole for signs of leakage
or blockage.

10. Remove crankshaft seal from housing by driving

seal to inside of housing. Replace seal if removed.

11. Remove water pump cover bolts and then remove

impeller nut. Slide shaft out back side.

12. Inspect bearings. Replace if necessary. Replace

mechanical seal using the special tools listed below.
Use the seal press to install a new mechanical seal
in cover with spring sleeve toward impeller housing.
Install seal guide over end of shaft and apply a light
film of grease to seal guide. Carefully install shaft
and bearings in cover.

Assemble 10x14mm

washer, impeller, washer, and nut. Torque impeller
nut to 10 ft.lbs. (14Nm).

Inspect Weephole

Water Pump Mechanical Seal Installation

Tool - 700/800 domestic engines:

8.9mm.

PN 2872389
