Снегоход Lynx Xtrim Commander 600 E-TEC Limited. Инструкция - часть 10





42

Отображение кодов неисправностей

Нажав и удерживая кнопку MODE (М), нес-
колько раз одновременно нажмите переклю-
чатель света фар.
Если сгенерировано два или более кодов
неисправностей, для их просмотра исполь-
зуйте кнопки SET (S) и MODE (M).
Чтобы выйти из режима отображения кодов
неисправностей, нажмите и удерживайте
кнопку MODE (M).
Значение  кодов  неисправностей  можно
узнать у авторизованного дилера Lynx.

6)  Кнопка MODE (M), распо-

ложенная на информаци-

онном центре

Кнопка используется для просмотра показа-
ний многофункционального дисплея.
ПРИМЕЧАНИЕ: Можно также пользоваться
кнопкой MODE (M) на многофункциональном
переключателе, которая имеет аналогичное
назначение.

7)  Кнопка SET (S), располо-

женная на информацион-

ном центре

Кнопка используется для просмотра и нас-
тройки параметров, отображаемых на много-
функциональном дисплее.
ПРИМЕЧАНИЕ: Можно также пользоваться
кнопкой SET (S) на многофункциональном
переключателе, которая имеет аналогичное
назначение.

8)  Рычаг дроссельной за-

слонки

Управление рычагом осуществляется боль-
шим пальцем. Нажатие на рычаг дроссель-
ной заслонки приводит к увеличению обо-
ротов двигателя и включению вариатора
трансмиссии. При полном отпускании рычага
дроссельной заслонки двигатель автомати-
чески переходит в режим холостого хода.



ПРЕДОСТЕРЕЖЕНИЕ

Пере д  пус ком  д в иг а т е л я  про -

в е р ьт е   р а б о т у   р ы ч а г а   д р о с -

сельной заслонки. Рычаг, отпу-

щенный после нажатия, должен

самостоятельно возвращаться

в исходное положение. Эксплуа-

тация снегохода с неисправным

механизмом привода дросселя

категорически запрещена.

9) Рычаг тормоза

Нажатие  на  рычаг  включает  тормозной
механизм. При отпускании рычаг автома-
тически возвращается в исходное положе-
ние. Эффективность торможения зависит
от приложенного к рычагу усилия, а также
от характера местности и снежного покрова.

10)  Рычаг стояночного тор-

моза

Стояночный тормоз обязательно должен
включаться во время стоянки снегохода.



ПРЕДОСТЕРЕЖЕНИЕ

Перед началом движения убеди-

тесь, что стояночный тормоз от-

ключён. При движении снегохода

и длительном нажатии на рычаг

тормоза возможно повреждение

тормозной системы, потеря тор-

мозного эффекта и/или возгорание.

Включение стояночного тормоза

Нажмите на рычаг тормоза и, удерживая его,
пальцем вытяните блокировочный рычажок.
Когда рычаг тормоза блокирован в промежу-
точном положении (примерно на половине
полного хода), стояночный тормоз полно-
стью включён.

 ОСТОРОЖНО Положение рычага

стояночного тормоза может изме-

няться в зависимости от степени из-

носа накладок тормозных колодок.

Убедитесь, что снегохода надёжно

удерживается на месте включённым

стояночным тормозом.

ПРИМЕЧАНИЕ: Блокирующий рычаг может
находиться в двух положениях.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

43

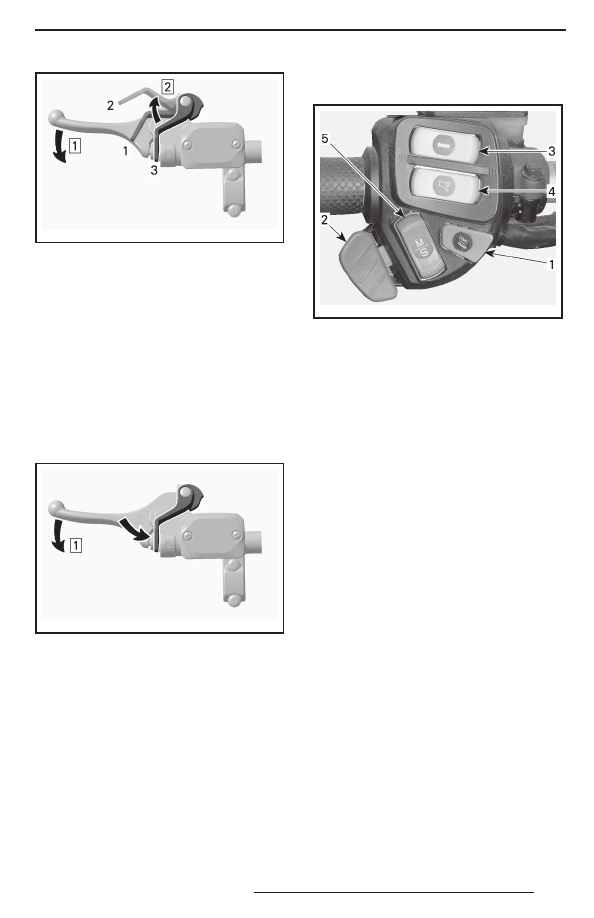

mmo2 007 -009 -037_a

ТИПОВОЙ ВАРИАНТ — ВКЛЮЧЕНИЕ СТОЯ-
НОЧНОГО ТОРМОЗА.
1. Положение 1
2. Положение 2
3. OFF (выкл.)

–  Шаг 1: Нажатие и удерживание рычага

тормоза.

–  Шаг 2: Регулировка блокировочного ры-

чажка.

Выключение стояночного тормоза

Нажмите на рычаг тормоза. Блокировоч-
ный рычажок автоматически возвращается
в исходное положение. Перед началом дви-
жения не забывайте полностью отключать
стояночный тормоз.

mmo2 007 -009 -037_b

ТИПОВОЙ ВАРИАНТ — ВЫКЛЮЧЕНИЕ СТОЯ-
НОЧНОГО ТОРМОЗА.
Шаг 1: Нажмите рычаг тормоза

11)  Многофункциональный

переключатель

mmo2 008 -003 -009_a

ТИПОВОЙ ВАРИАНТ
1. Кнопка пуска двигателя
2. Переключатель света фар
3. Регулировка подогрева рукояток руля
4.  Регулировка подогрева рычага дроссельной

заслонки

5. Кнопка Mode/Set (режим/установка)

Кнопка пуска двигателя

При нажатии на кнопку осуществляется за-
пуск двигателя. Более подробная инфор-
мация приведена в разделе «УКАЗАНИЯ
ПО ЭКСПЛУАТАЦИИ
».

Переключатель света фар

При нажатии происходит включение ближ-
него  или  дальнего  света  фар.  Приборы
освещения автоматически включаются при
работающем двигателе.

Выключатель электрообогрева

рукояток руля

Установите переключатель в такое положе-
ние, при котором Вашим рукам будет обес-
печена комфортная температура.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

44

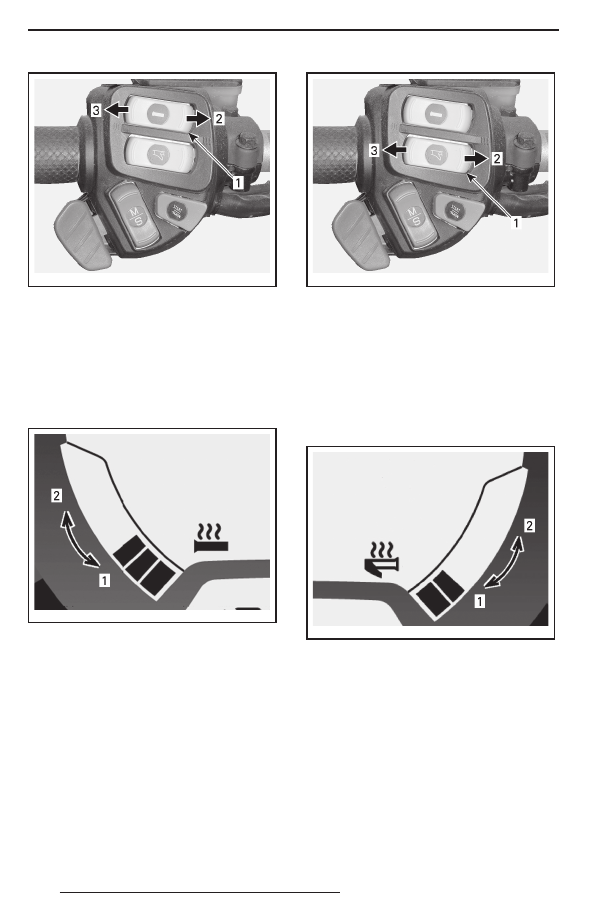

mmo2 008 -003 -009_c

1.  Выключатель электрообогрева рукояток

руля

2. Теплее
3. Холоднее

На указанных моделях интенсивность обог-
рева рукояток руля будет отображаться
на многофункциональном дисплее инфор-
мационного центра. Отсутствие отобража-
ющихся на дисплее сегментов указывает
на то, что обогрев выключен.

mmo2 007 -009 -043_b

МНОГОФУНКЦИОНАЛЬНЫЙ ИНФОРМАЦИОН-
НЫЙ ЦЕНТР — ИНТЕНСИВНОСТЬ ОБОГРЕВА
1. Холоднее
2. Теплее

Выключатель электрообогрева

рычага дроссельной заслонки

Установите переключатель в такое положе-
ние, при котором Вашему большому пальцу
будет обеспечена комфортная температура.

mmo2 008 -003 -009_d

1.  Выключатель электрообогрева рычага

дроссельной заслонки

2. Теплее
3. Холоднее

Отсутствие сегментов на индикаторе дисп-
лея означает, что обогрев выключен.
ПРИМЕЧАНИЕ:  Сегментный  индикатор
отоб ражается при нажатии на выключатель
обог рева рычага дроссельной заслонки. При
отпускании дисплей возвращается в режим
отображения уровня топлива в баке.

mmo2 007 -009 -044_b

МНОГОФУНКЦИОНАЛЬНЫЙ ИНФОРМАЦИОН-
НЫЙ ЦЕНТР — ИНТЕНСИВНОСТЬ ОБОГРЕВА
1. Холоднее
2. Теплее

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

45

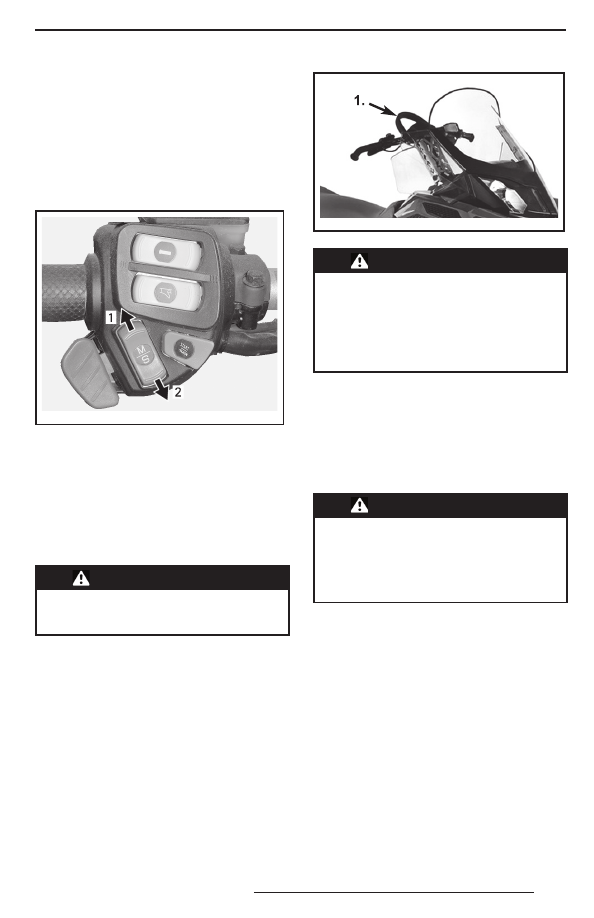

Кнопка Mode/Set (режим/установка)

Этой кнопкой можно пользоваться вмес-
то  двух  кнопок,  расположенных  сверху
на аналого-цифровом информационном
центре, для облегчения его настройки.
–  При нажатии вверх она имеет те же функ-

ции, что и кнопка MODE (M).

–  При нажатии вниз она имеет те же функ-

ции, что и кнопка SET (S).

mmo2 008 -003 -009_b

ИНФОРМАЦИОННЫЙ ЦЕНТР
1. Функция MODE (режим)
2. Функция SET (установка)

12) Руль

Руль предназначен для управления курсом
снегохода. Когда Вы поворачиваете руль
вправо или влево, в ту же сторону повора-
чиваются и лыжи, соответственно, повора-
чивая Вашу машину.



ПРЕДОСТЕРЕЖЕНИЕ

Резкий поворот при движении зад-

ним ходом может привести к по-

тере контроля над снегоходом.

13) Захват на руле

Специальный захват на руле предназначен
для того, чтобы водитель держался за него
во время движения по склону.

Mo untain s trap

1. Захват на руле



ПРЕДОСТЕРЕЖЕНИЕ

Не пользуйтесь этим захватом

д л я  букс ир ов к и  и л и  по дъ ём а

с н е г охо д а.  Ег о  е д и н с тв е н н о е

назначение — служить  опорой

во  время  движения  по  ск лону.

При этом одна рука всегда долж-

на держаться за руль.

14)  Выключатель со шнуром

безопасности

Общие сведения

Снятие колпачка шнура безопасности (ключа
DESS) с выключателя приводит к остановке
двигателя — это позволяет предотвратить
уход снегохода в случае падения водителя.



ПРЕДОСТЕРЕЖЕНИЕ

Когда снегоход не используется,

всегда снимайте колпачок шну-

ра  бе зопаснос ти  (к люч DESS)

с контактного устройства — это

большое  иск ушение  для  детей

и угонщиков.

Эксплуатация

Перед пуском двигателя прикрепите шнур
безопасности к петле на одежде, а колпа-
чок шнура (ключ системы DESS) наденьте
на вык лючатель.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
