Снегоход Lynx Xtrim Commander 600 E-TEC Limited. Инструкция - часть 9





38

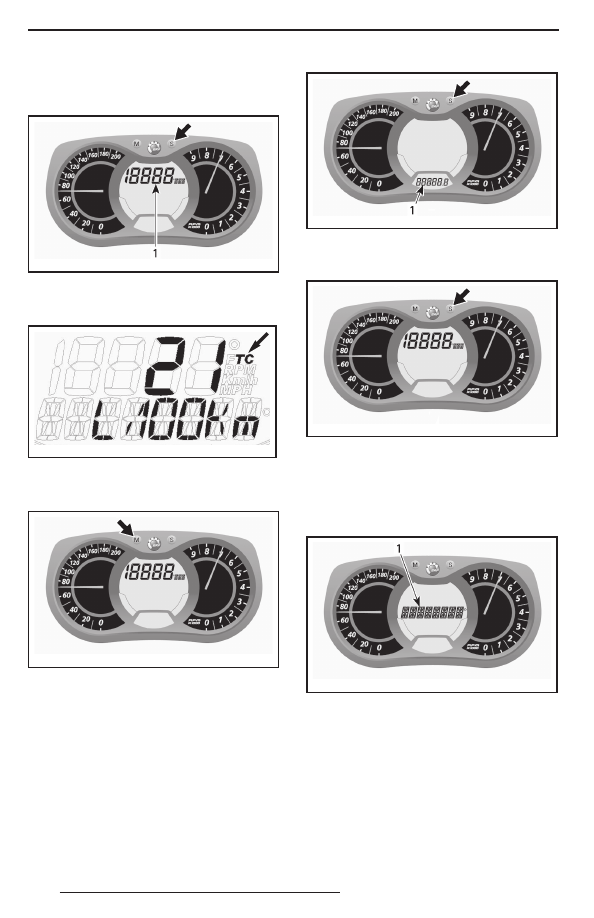

Нажмите кнопку SET (S), чтобы выбрать
режим отображения суммарного расхода
топлива (TC).

mmo2 007 -009 -066_n

1. Суммарный расход топлива (TC)

При включении данного режима должно
появиться условное обозначение TC.

mmo2 008 -003 -021_a

ТИПОВОЙ ВАРИАНТ

Для подтверждения выбора нажмите кнопку
MODE (M) или подождите 5 секунд.

mmo2 007 -009 -066_o

Для сброса показаний установите счётчик
пробега за поездку в режим TRIP B, как под-
робно описано в параграфе «СЧЁТЧИК ПРО-
БЕГА ЗА ПОЕЗДКУ «A» ИЛИ «B
».

mmo2 007 -009 -066_p

1. Режим счётчика пробега за поездку (TRIP B)

Нажмите и удерживайте кнопку SET (S), что-
бы сбросить показания.

mmo2 007 -009 -066_w

N) Дисплей сообщений

Данный дисплей используется совместно
с сигнальными лампами для привлечения
вашего внимания, а также отображения
краткого описания неисправности или ин-
формирования о текущем состоянии.

mmo2 007 -009 -066_c

1. Дисплей сообщений

Отображение сообщений будет сопровож-
даться включением соответствующих сиг-
нальный ламп и звуковыми сигналами.
Более подробная информация о предупреж-
дающих сигналах и порядке действий при
включении сигнальных ламп приведена
в главе «СИГНАЛЬНЫЕ ЛАМПЫ ИНФОР-
МАЦИОННОГО ЦЕНТРА
».

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

39

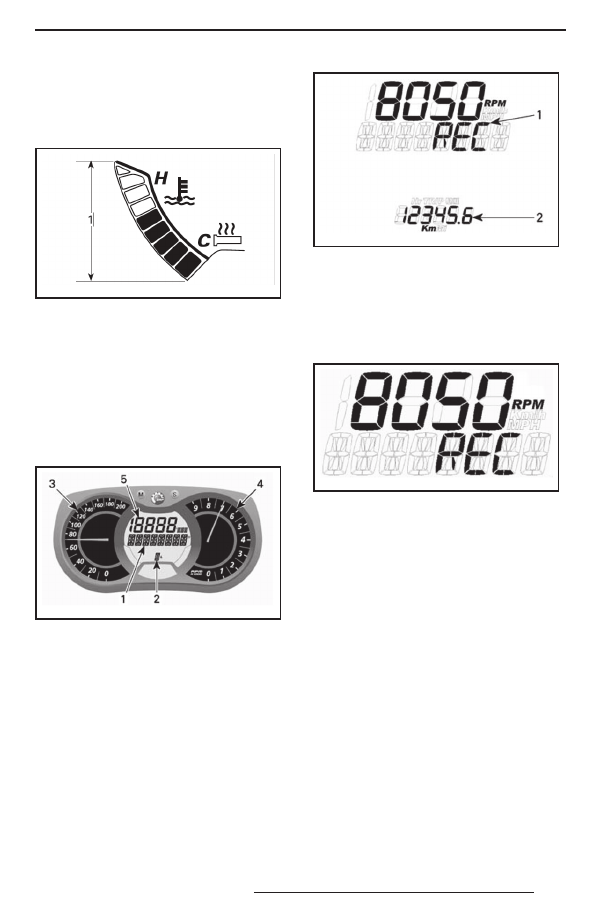

O)  Температура охлаждающей жид-

кости

Сегментный индикатор, постоянно показы-
вающий температуру охлаждающей жидко-
сти двигателя.

mmo2 009 -004 -049_L

ТЕМПЕРАТУРА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
1. Диапазон

P) Режим записи круга (доп.)

В данном режиме, скорость снегохода, обо-
роты двигателя и заданная функция для
дисплея 1 могут быть одновременно за-
писаны за промежуток времени заданный
водителем.
Существует возможность записи девяти (9)
различных сессий (кругов) общей продолжи-
тельностью не более 15 минут.

mmo2 007 -009 -066_h

РЕЖИМ ЗАПИСИ КРУГА
1. Дисплей режима записи круга
2. Сессии (круги)
3. Скорость
4. Обороты двигателя (об/мин)
5. Заданная функция

Чтобы активировать режим записи круга:
1.  Нажмите кнопку SET (S) для выбора режи-

ма одометра на дисплее 3.

2.  Нажмите и удерживайте кнопку SET (S)

2 секунды для активации режима, появит-
ся  надпись REC, свидетельствующая
о выборе режима записи.

mmo2 009 -009 -002_a

1. Режим записи
2. Одометр

3.  Нажмите кнопку SET (S) для переключе-

ния между функциями.

Доступны режимы: STOP, REC или PLAY.
Для записи (REC):
1.  Выберите функцию REC (запись).

mmo2 008 -007 -003

РЕЖИМ ЗАПИСИ

2.  Нажмите кнопку MODE (M) для начала

записи.

3.  Во время записи, нажимайте кнопку MODE

снова каждый раз, когда Вы хотите запи-
сать время нового круга (от 1 до 9 кругов).

Нажмите кнопку SET (S) для остановки за-
писи.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

40

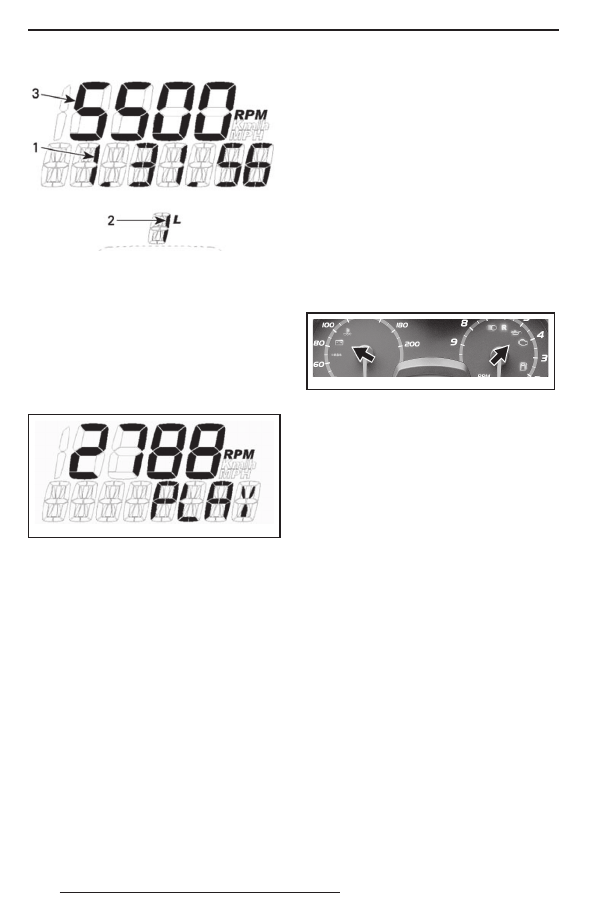

РЕЖИМ ЗАПИСИ
1. Время записи
2. Круг/сессия
3. Выбранный режим

Для записи новой сессии, нажимайте кнопку
SET (S), пока на дисплее не появится функ-
ция REC (запись). Повторите ранее описан-
ную процедуру для записи.
Просмотр записанных данных:
1.  Выберите функцию PLAY (воспроизведе-

ние).

mmo2 008 -007 -005_a

ФУНКЦИЯ ВОСПРОИЗВЕДЕНИЯ

2.  Нажмите кнопку MODE (M) для воспроиз-

ведения записанных данных.

Все записанные данные (скорость, обороты,
заданная функция) будут одновременно отоб-
ражены на дисплее.
3.  Нажмите кнопку SET (S) для остановки

воспроизведения записанного круга ИЛИ
нажмите MODE (M) для переключения
на другой записанный круг.

ПРИМЕЧАНИЕ: При нажатии кнопки SET
(S) остановиться время воспроизводимого
круга, затем отобразиться записанное время
круга, и через 5 секунд дисплей автомати-
чески перейдёт к следующему записанному
кругу.
После воспроизведения всех записанных
кругов, на дисплее появиться надпись STOP.

Для повторного просмотра записанных дан-
ных, нажмите кнопку SET (S) для возврата
к функции воспроизведения. Повторите про-
цедуру, описанную выше.
Для записи оставшихся кругов, нажмите
кнопку SET (S) для переключения в режим
REC. Повторите ранее описанную процедуру
для записи.
Нажмите и удерживайте кнопку SET (S) 5 се-
кунд для выхода из режима записи кругов,
появится ранее выбранный режим.

5)  Сигнальные лампы инфор-

мационного центра

Сигнальные лампы сообщают Вам об обна-
руженных неполадках или о текущем сос-
тоянии.

mmo2 008 -003 -024_a

ТИПОВОЙ ВАРИАНТ — СИГНАЛЬНЫЕ ЛАМПЫ

Сигнальная лампа может включаться как
одна, так и в сочетании с другой лампой.
Чтобы привлечь ваше внимание, появляют-
ся информационные сообщения (в зависи-
мости от модели информационного центра)
и подаются звуковые сигналы.
Для получения дополнительной информа-
ции см. приведённую ниже справочную таб-
лицу.
ПРИМЕЧАНИЕ: Дисплей для отображения
сообщений доступен не на всех информа-
ционных центрах.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

41

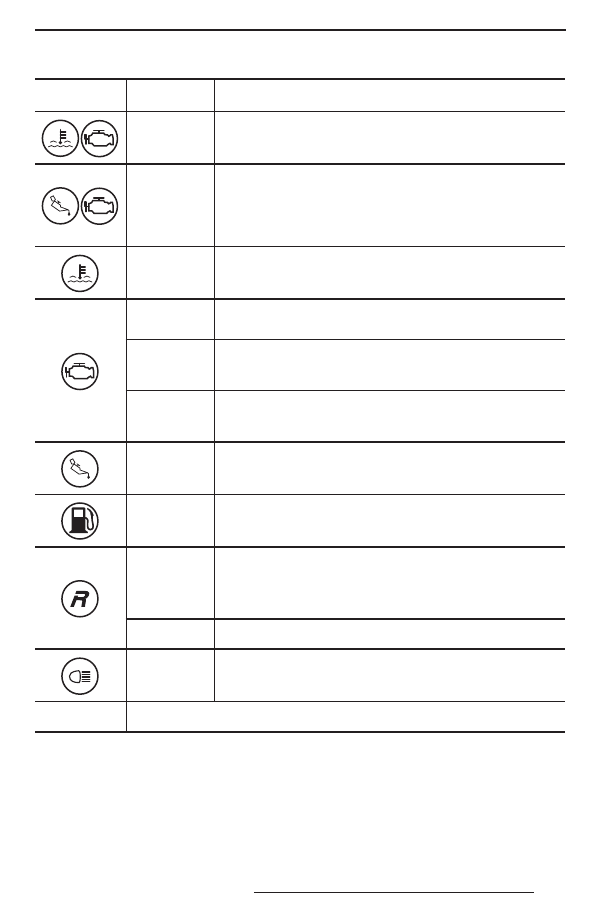

СИГНАЛЬНАЯ

ЛАМПА (-Ы)

ЗВУКОВОЙ

СИГНАЛ

ОПИСАНИЕ

Повторяющие-

ся короткие

звуковые

сигналы

Перегрев двигателя, глушителя или ECM. Частота вращения колен-

чатого вала двигателя ограничена до 5500 об/мин. Как можно скорее

остановите двигатель и дайте компонентам остыть. Проверьте систе-

му охлаждения.

Короткие зву-

ковые сигналы,

повторяющие-

ся с высокой

частотой

–  Критически низкий уровень инжекционного масла. Как можно ско-

рее остановите снегоход в безопасном месте, затем, прежде чем

вновь  запустить  двигатель,  заполните  резервуар  инжекционной

системы смазки.

–  Если уровень инжекционного масла в норме, возможна неисправ-

ность инжекционной системы смазки — незамедлительно обрати-

тесь к авторизованному дилеру Lynx.

4 коротких зву-

ковых сигнала

Перегрев  двигателя,  глушителя  или ECM. Снизьте  скорость  движе-

ния снегохода и продолжите движение по рыхлому снегу или остано-

вите двигатель и дайте возможность компонентам остыть. Проверьте

систему охлаждения.

4 коротких зву-

ковых сигнала

Неисправность  системы  управления  двигателем,  которая  препят-

ствует  нормальному  функционированию  двигателя,  как  можно  ско-

рее обратитесь к авторизованному дилеру Lynx.

Четыре корот-

ких звуковых

сигнала каж-

дые 2 минут

–  Аварийный режим работы двигателя.

–  Убедитесь, что используется рекомендованное топливо.

–  Проверьте качество топлива, замените при необходимости.

–  Если проблема не устранена, обратитесь к дилеру Lynx.

Повторяющие-

ся звуковые

сигналы

–  Принудительная остановка двигателя в результате его перегрева,

вызванного длительной работой на оборотах холостого хода.

–  Неисправность топливного насоса, обратитесь к авторизованному

дилеру Lynx.

Четыре корот-

ких звуковых

сигнала каж-

дые 2 минут

Низкий уровень инжекционного масла. Незамедлительно заправьте

резервуар инжекционной системы смазки.

Низкий уровень топлива. Дисплей показывает одно деление. Дозап-

равьте топливо как можно раньше.

Продолжитель-

ные звуковые

сигналы,

повторяю-

щиеся с низкой

частотой

Включён электронный реверс.

3 коротких зву-

ковых сигнала

После  попытки  включения  электронного  реверса  направление  вра-

щения коленчатого вала не изменяется, повторите попытку.

Включён дальний свет фар.

DESS

См. параграф «КОДЫ СИГНАЛЬНОЙ ЛАМПЫ DESS» главы «ВЫКЛЮЧАТЕЛЬ

СО ШНУРОМ БЕЗОПАСНОСТИ».

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
