60

При присоединении какого-либо обору-

дования, всегда следуйте рекомендаци-

ям производителя.
ПРИМЕЧАНИЕ: Допустимый вес буксиру-

емого груза указан в табличке на корпу-

се снегохода. Не перегружайте снегоход.

!



ПРЕДОСТЕРЕЖЕНИЕ

Использование каната для букси-

ровки груза запрещено. Используй-

те жёсткую буксирную тягу. Груз, бук-

сируемый на канате, может врезаться

в снегоход при внезапном торможе-

нии или на склоне и опрокинуть его.

Сцепное устройство J-типа

Присоединение к сцепному устройству

mmo2 011 -007-012_a

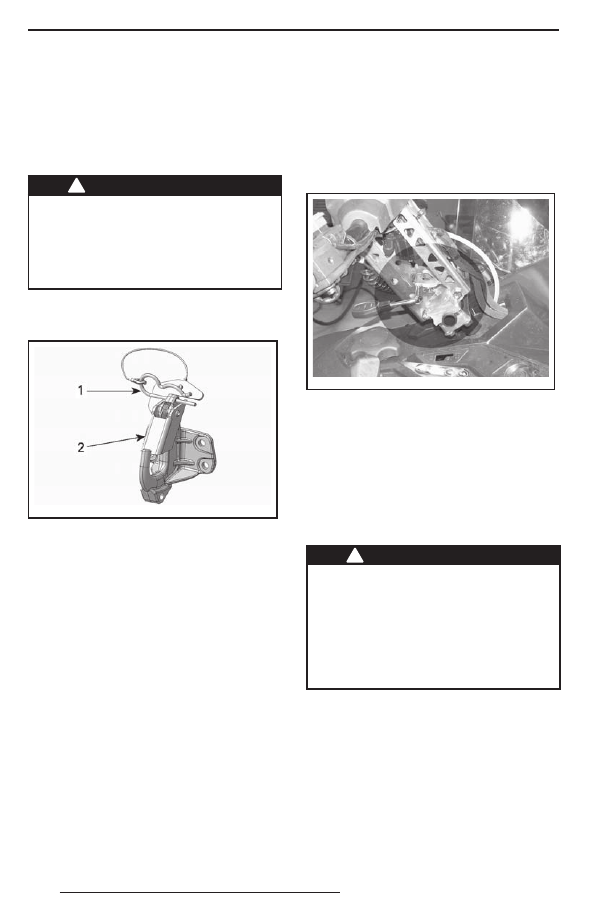

1. Проволочный фиксатор
2. Предохранительная защёлка

1.  Извлеките проволочный фиксатор.
2.  Расположите проушину дышла бук-

сируемого оборудования над крюком

сцепного устройства.

3.  Нажмите на дышло, отклонив предо-

хранительную защёлку.

4.  Закрепите предохранительную защёл-

ку, установив проволочный фиксатор.

Отсоединение от сцепного устройства
1.  Извлеките проволочный фиксатор.
2.  Нажмите на предохранительную за-

щёлку вперёд, чтобы снять дышло

с крюка.

3.  Отсоедините буксируемое оборудо-

вание.

4.  Установите проволочный фиксатор

на место.

22)  Регулировка положения

руля (модели Grand Tourer)

На моделях Grand Tourer предусмотрена

возможность регулировки руля по высо-

те. Регулировка выполняется в следую-

щей последовательности:
1.  Потяните рычаг блокировки вверх.

fmo2009-004-092

2.  Установите руль в нужное положение

и зафиксируйте его, нажав рычаг бло-

кировки.

ПРИМЕЧАНИЕ: На других моделях руль

может устанавливаться в необходимое

фиксированное положение, обращайтесь

к авторизованному дилеру Lynx.

23) Гусеница

!



ПРЕДОСТЕРЕЖЕНИЕ

Не устанавливайте на гусеницу шипы,

если это не разрешено инструкциями

BRP. Установка шипов на нерекомен-

дованный тип гусеницы увеличива-

ет опасность разрыва и сход гусени-

цы с направляющих катков, что мо-

жет привести к получению серьёзных

травм и гибели.

Прежде чем приступить к установке ши-

пов на гусеницу, необходимо обратить-

ся к авторизованному дилеру Lynx, что-

бы выяснить наличие такой возможно-

сти и узнать тип устанавливаемых ши-

пов. Компания BRP не рекомендует

продолжительное время и на высокой

скорости двигаться на снегоходе, обору-

дованном гусеницей с высокими грунто-

зацепами, по трассе, покрытой плотным

снегом или льдом.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

61

Если приходиться двигаться в таких усло-

виях, снизьте скорость и, по возможно-

сти, сократите пройденное по таким по-

крытиям расстояние.

!

 ОСТОРОЖНО Движение по трассе,

покрытой плотным снегом или льдом,

на высокой скорости ведёт к перегре-

ву грунтозацепов гусеницы. Во избе-

жание повреждения гусеницы, снизьте

скорость движения и, по возможности,

сократите пройденное в таких услови-

ях движения расстояние.
Инструкции по уходу за гусеницей содер-

жатся в главах «ГУСЕНИЦА» и «НАТЯЖЕ-

НИЕ И ЦЕНТРОВКА ГУСЕНИЦЫ» разде-

ла «ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ»

настоящего Руководства.

24) Предохранители

Электрическая система защищена предо-

хранителями, более подробная информа-

ция приведена в разделе «ЭЛЕКТРООБО-

РУДОВАНИЕ» Руководства по ремонту и

техническому обслуживанию.

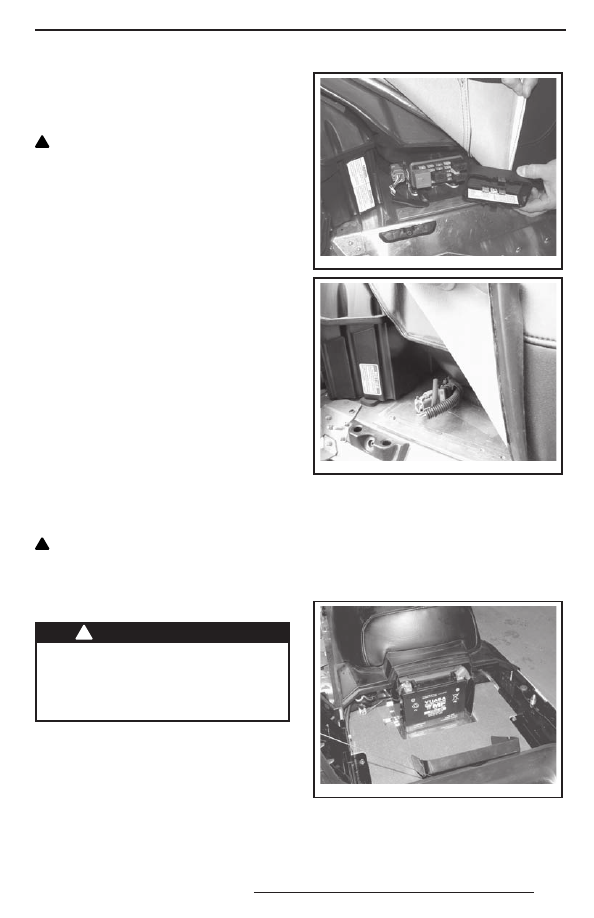

Блок предохранителей расположен в ле-

вой части снегохода под обивкой сиде-

нья. Для доступа к блоку предохраните-

лей откройте нижнюю боковую панель,

затем отведите в сторону нижнюю левую

часть обивки сиденья.

!

 ОСТОРОЖНО Запрещается исполь-

зовать предохранитель с более вы-

соким номиналом во избежание по-

вреждения электрических компонен-

тов и/или возможного возгорания.

!



ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохрани-

теля, прежде чем запускать двига-

тель, найдите и устраните причину

неисправности. Обратитесь к авто-

ризованному дилеру Lynx.

fmo2012-003-005

fmo2012-003-021

МОДЕЛЬ 550

Аккумуляторная батарея

Батарея расположена в отсеке под пас-

сажирским сиденьем. Чтобы получить

доступ к аккумуляторной батарее, сни-

мите крышку, нажав на её выступы, рас-

положенные с обеих сторон.

fmo2012-003-004

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

62

25)  Проушины для

крепления груза

mmo2 012 -009-001_a

ЗАДНЯЯ ЧАСТЬ СНЕГОХОДА

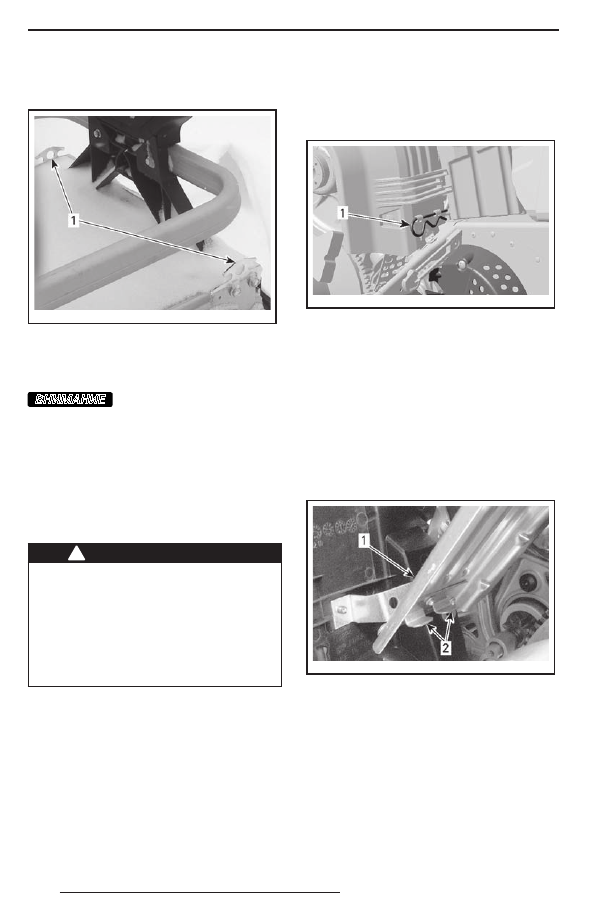

1. Проушины для крепления груза

Для крепления груза на задней багажной

площадке предусмотрены две проушины.

ВНИМАНИЕ

Не превышайте макси-

мальную грузоподъёмность задней ба-

гажной площадки. МАКСИМАЛЬНЫЙ

вес перевозимого груза — 30 кг.

26)  Защитный кожух ремня

вариатора

Снятие защитного кожуха ремня

вариатора

!



ПРЕДОСТЕРЕЖЕНИЕ

Не допускается работа двигателя:

–  со снятым кожухом ремня вариато-

ра и щитками;

–  с открытыми и/или снятыми капо-

том или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регули-

ровки подвижных частей при рабо-

тающем двигателе.

ПРИМЕЧАНИЕ: Защитный кожух рем-

ня вариатора специально изготовлен

несколько  большего  размера,  чтобы

обеспечить натяг в сопряжении с фикса-

торами. Это позволяет снизить уровень

шума и вибраций. При установке кожуха

необходимо сохранить этот натяг.
Снимите колпачок шнура безопасности

с контактного устройства.

Откройте левую панель моторного отсе-

ка, см. раздел «ОРГАНЫ УПРАВЛЕНИЯ,

ПРИБОРЫ, ОБОРУДОВАНИЕ».
Извлеките проволочный фиксатор.

mmo2 008 -003-063_a

ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор

Поднимите кожух за его заднюю часть

и извлеките из передних выступов.

Установка защитного кожуха

ремня вариатора

При установке кожуха обратите внима-

ние на то, чтобы его вырез был обращён

вперёд.
Совместите прорези кожуха с фиксато-

рами.

mmo2 009 -004-035_a

1. Кожух
2. Фиксаторы

Установите уплотнитель на фиксирую-

щий палец.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

63

mmo2 009 -003-011_a

1. Фиксирующий палец

Установите заднюю часть кожуха на фик-

сатор и закрепите его с помощью прово-

лочного фиксатора.

mmo2 008 -003-063_a

1. Проволочный фиксатор

27) Капот

!



ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя сне-

гохода со снятым капотом.

Снятие капота

1.  Снимите верхние боковые панели как

указано ниже.

2.  Освободите  резиновые  фиксаторы

с обеих сторон.

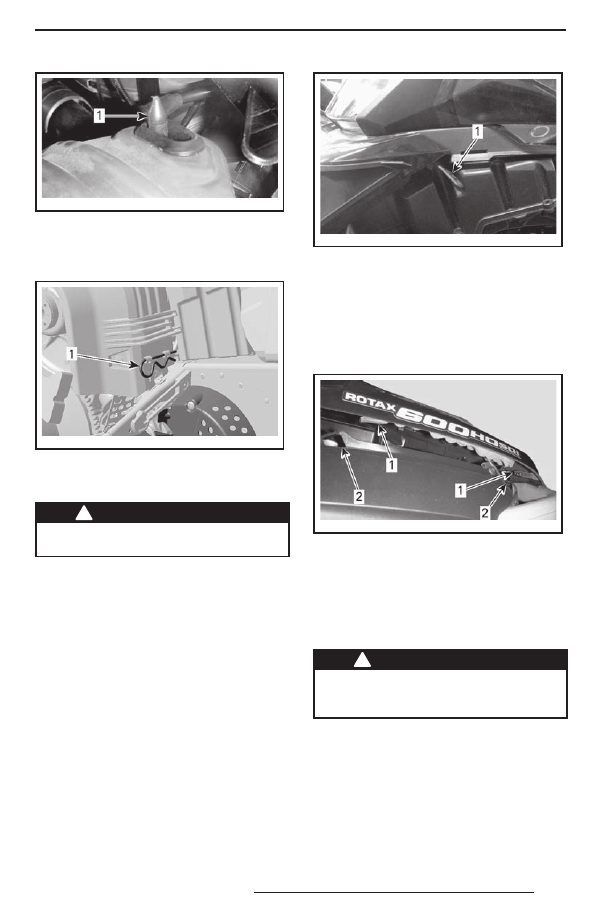

mmo2 009 -004-038_a

1. Резиновый фиксатор

3.  Сдвиньте капот вперёд, чтобы вывести

фиксаторы из пазов.

Установка капота

1.  Совместите  выступы  на  передней

и центральной частях капота с соответ-

ствующими пазами в нижнем поддоне.

mmo2 009 -004-039_a

ТИПОВОЙ ВАРИАНТ
1. Фиксаторы
2. Пазы

2.  Сдвиньте капот к фарам до упора.
3.  Закрепите резиновые фиксаторы.

28)  Верхние боковые панели

!



ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя сне-

гохода с открытыми или снятыми бо-

ковыми панелями.

Снятие верхней боковой панели
1.  Освободите резиновый фиксатор.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
