56

Для перехода в режим изменения значе-

ния в поле «минуты», при мигании значе-

ния в поле «часы», нажмите кнопку MODE

(M). Для изменения значения в поле «ми-

нуты» нажимайте кнопку SET (S).
Нажмите кнопку MODE (M) для сохране-

ния настройки часов и выхода из данно-

го режима.
Выбор единиц измерения

(км/ч или миль/ч)
Можно установить метрические едини-

цы измерения или единицы измерения,

принятые в Великобритании и США. Об-

ратитесь к авторизованному дилеру Lynx.
Выбор языка отображения информации
Предусмотрена возможность изменения

языка сообщений информационного цен-

тра. Для изменения языковых настроек

и настройки информационного центра

в соответствии с Вашими предпочтени-

ями обращайтесь к авторизованному

дилеру Lynx.

13) Спинка сиденья

На пассажирском сиденье установлена

нерегулируемая спинка.

14)  Пассажирское сиденье

(1+1)

Отсутствует на моделях Xtrim

TM

 Com-

mander 600 E-TEC и 800R E-TEC

!



ПРЕДОСТЕРЕЖЕНИЕ

Во время движения снегохода пасса-

жир должен сидеть на своём месте,

надёжно опираясь ногами на под-

ножки и держась руками за поручни

или лямки. Соблюдайте это простое

правило и риск падения пассажира

будет сведён к минимуму.

Снятие пассажирского сиденья

Для снятия пассажирского сиденья вы-

полните следующее:

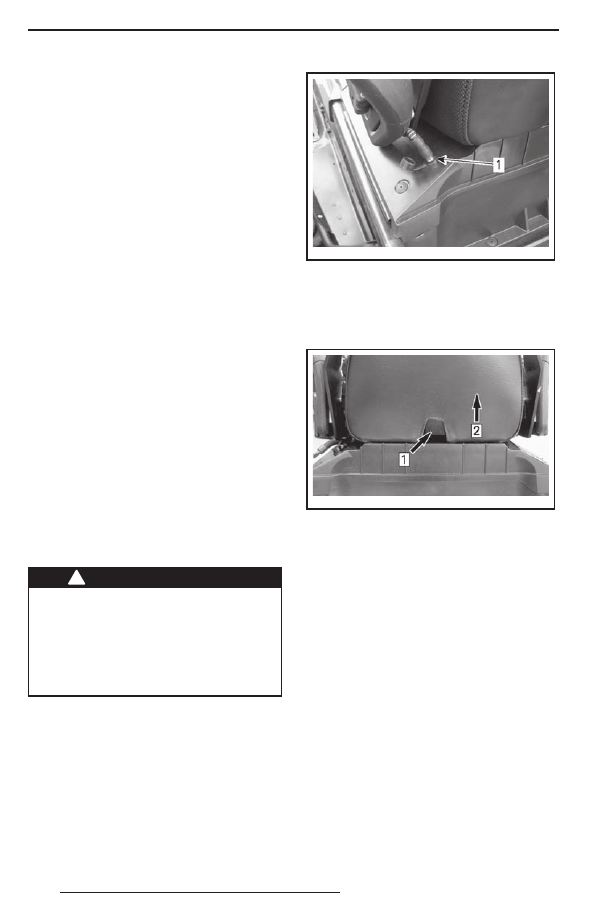

1. Потянув, отсоедините электрический

разъем цепи питания дополнительного

оборудования
ПРИМЕЧАНИЕ: Разъем находится на ле-

вой стороне багажного отделения.

fmo2014-003-010_a

1. Разъем цепи питания аксессуаров

2.  Установите на разъем резиновую за-

глушку.

3.  Нажмите на рычажок замка и подними-

те заднюю часть сиденья.

mmo2 009 -004-017_a

Шаг 1: Нажмите на рычажок
Шаг 2: Поднимите заднюю часть сиденья

4.  Сдвиньте сиденье назад и снимите его.

Установка пассажирского сиденья

Для установки пассажирского сиденья

выполните следующее:
1.  Повернув сиденье к передней части,

установите его на крышку багажного

отделения.

2.  Слегка наклоните пассажирское си-

денье вперёд, вставьте крюки в пазы

крышки багажного отделения.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

57

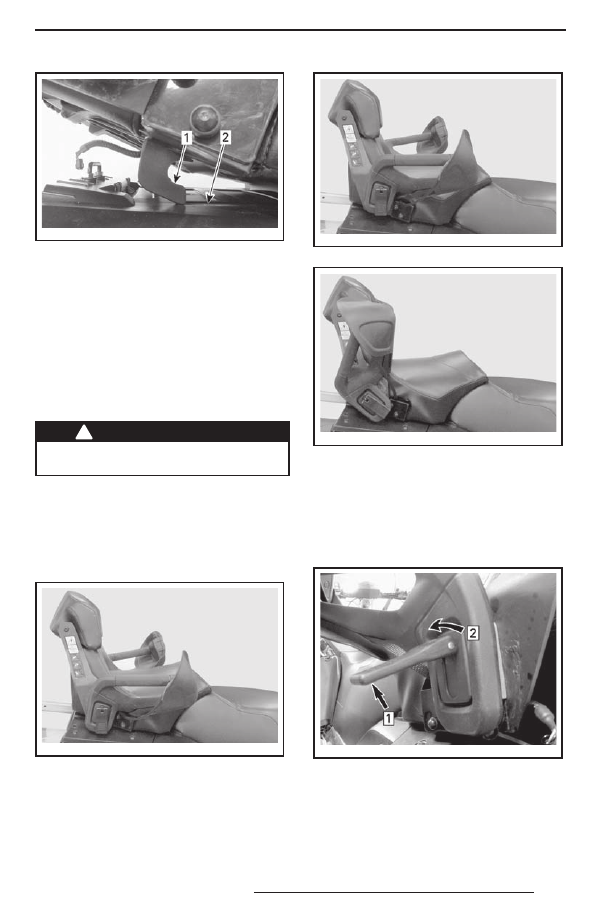

mmo2 009 -004-018_a

1. Крюк
2. Паз

3.  Сдвиньте сиденье вперёд по направле-

нию к водительскому сиденью и наж-

мите на заднюю часть, чтобы защёл-

кнуть крепление.

ПРИМЕЧАНИЕ: При правильной установ-

ке сиденья Вы должны услышать харак-

терный щелчок. Попробуйте сдвинуть си-

денье, чтобы проверить, надёжно ли оно

закреплено.

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед каждой поездкой проверяйте

надёжность крепления сиденья.

4.  Присоедините разъем аксессуаров.

15) Рукоятки для пассажира

Модели Grand Tourer
Поручни  могут  быть  зафиксированы

в трёх положениях:

mmo2 009 -004-019

НИЖНЕЕ ПОЛОЖЕНИЕ

mmo2 009 -004-020

ВЕРХНЕЕ ПОЛОЖЕНИЕ

mmo2 009 -004-021

ПОРУЧНИ ПОДНЯТЫ

Для установки поручней в желаемое по-

ложение:
1.  Поднимите рычажок и поверните его

на несколько оборотов, пока поручень

не получит возможность свободно пе-

ремещаться.

mmo2 009 -004-022_a

Шаг 1: Поднимите
Шаг 2: Поворачивайте

2.  В соответствии с табличкой на правой

части спинки установите поручни в же-

лаемое положение.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

58

ПРИМЕЧАНИЕ:  Соответствующая

табличка также приведена в разделе

«ПРЕДУПРЕЖДАЮЩИЕ ТАБЛИЧКИ».
3.  Вращайте рычажок, чтобы зафиксиро-

вать положение поручня.

4.  Опустите рычажок.
Xtrim

TM

 Commander 600 E-TEC LTD

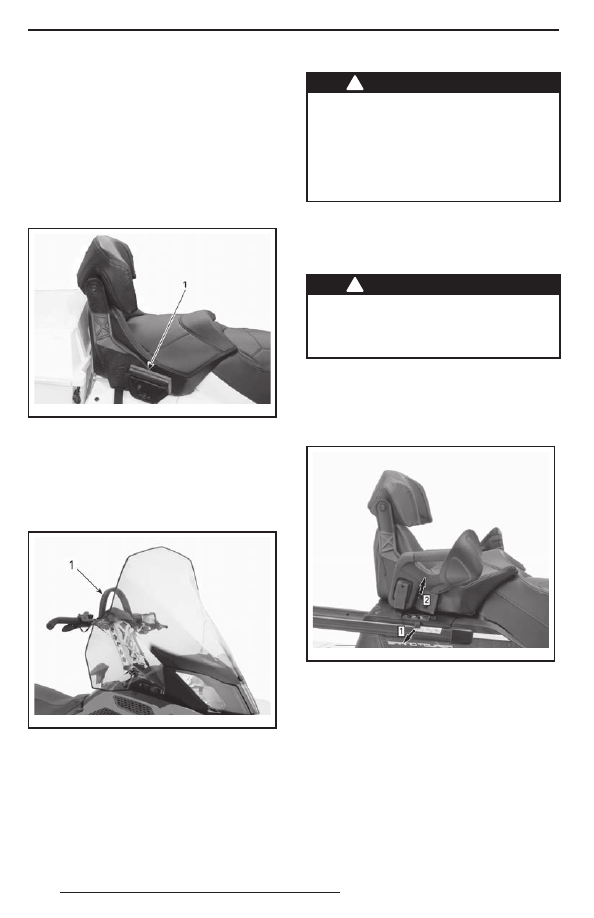

Поручни располагаются с обеих сторон

пассажирского сиденья.

fmo2012-003-020_a

1. Поручень пассажирского сиденья

16)  Захват на руле (модели

Commander)

Специальный захват на руле предназна-

чен для того, чтобы водитель держался

за него во время движения по склону.

fmo2009-004-093_a

ТИПОВОЙ ВАРИАНТ
1. Захват на руле

!



ПРЕДОСТЕРЕЖЕНИЕ

Не пользуйтесь этим захватом для

буксировки или подъёма снегохода.

Допускается его кратковременное ис-

пользование только в качестве руко-

ятки при выполнении специальных

приёмов управления при очень низ-

ких скоростях движения.

17) Багажное отделение

Багажное отделение расположено за во-

дительским сиденьем.

!



ПРЕДОСТЕРЕЖЕНИЕ

Багажное отделение должно быть на-

дёжно закрыто. Не оставляйте в ба-

гажном отделении острые или хруп-

кие предметы.

Чтобы открыть крышку, необходимо по-

тянуть и удерживать резиновый фикса-

тор, затем поднять правую часть крыш-

ки или пассажирского сиденья (если оно

установлено).

fmo2009-004-024_a

Шаг 1: Потяните резиновый фиксатор
Шаг 2: Поднимите правую часть крышки

Для закрывания крышки просто нажмите

на неё вниз, пока она не защёлкнется.
Кроме этого, когда устанавливается пас-

сажирское сиденье, закрепляйте ремень

безопасности на бампере, как показано

ниже.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

59

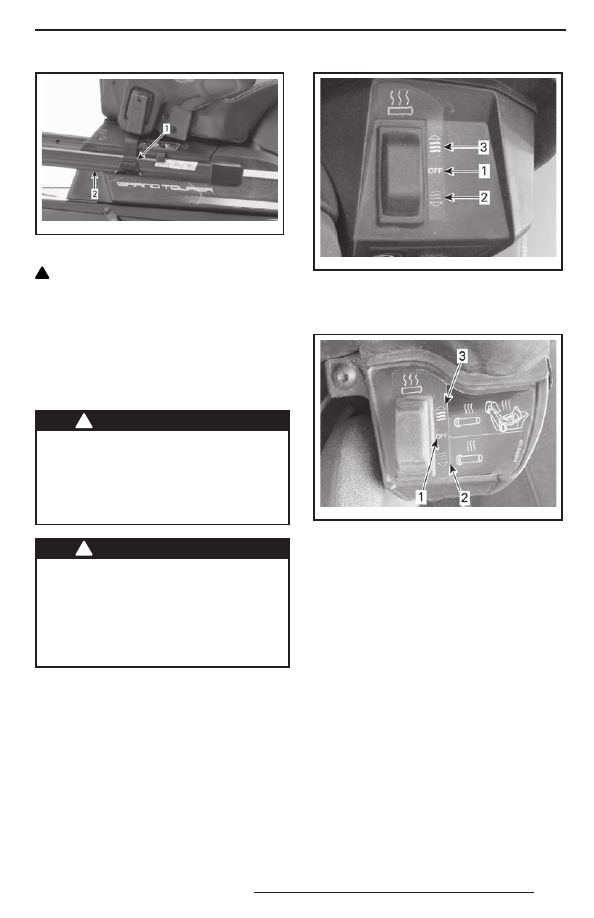

fmo2010-002-012_a

1. Ремень безопасности
2. Задний бампер

!

 ОСТОРОЖНО  Закрывая  крышку

с установленным пассажирским сиде-

ньем, закрепляйте ремень безопасности.

18)  Задняя багажная площадка

Задняя багажная площадка может ис-

пользоваться для размещения личных

предметов (багажа), канистры с топливом

или багажного кофра.

!



ПРЕДОСТЕРЕЖЕНИЕ

Предметы  на  заднем  багажнике

должны  быть  надёжно  закрепле-

ны. Не перевозите хрупкие предме-

ты. Тяжёлый груз на заднем багаж-

нике может ухудшить управляемость

снегохода.

!



ПРЕДОСТЕРЕЖЕНИЕ

Отрегулируйте подвеску в соответст-

вии с нагрузкой. Грузоподъёмность

задней багажной площадки ограни-

чена: МАКСИМУМ — 30 кг. При пере-

возке груза передвигайтесь осторож-

но. Неровности преодолевайте на ма-

лой скорости.

19)  Выключатель обогрева

поручней пассажира

и сиденья

Модели Adventure GT
Выключатель находится на левом поруч-

не пассажира.
Отрегулируйте интенсивность обогрева,

как показано на рисунке.

mmo2 009 -005-010_a

1. Выключено («OFF»)
2. Тепло
3. Горячо

Adventure GT 1200

fmo2014-003-011_a

1. Выключено («OFF»)
2. Тепло — рукоятки для пассажира
3. Горячо — рукоятки для пассажира и сиденье

20)  Электрическая розетка

(12 В)

На всех моделях электрическая розетка

(12 В) устанавливается в передней части

снегохода, рядом с рулевой колонкой.
Электрическая розетка предназначена для

подключения электроприборов, напряже-

ние питания которых составляет 12 В.
Модели с двигателем E-TEC
Если необходима непрерывная подача на-

пряжения питания, обратитесь к автори-

зованному дилеру Lynx.

21) Сцепное устройство

Сцепное устройство можно использо-

вать для буксировки различных грузов.

Используйте буксировочную тягу.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
