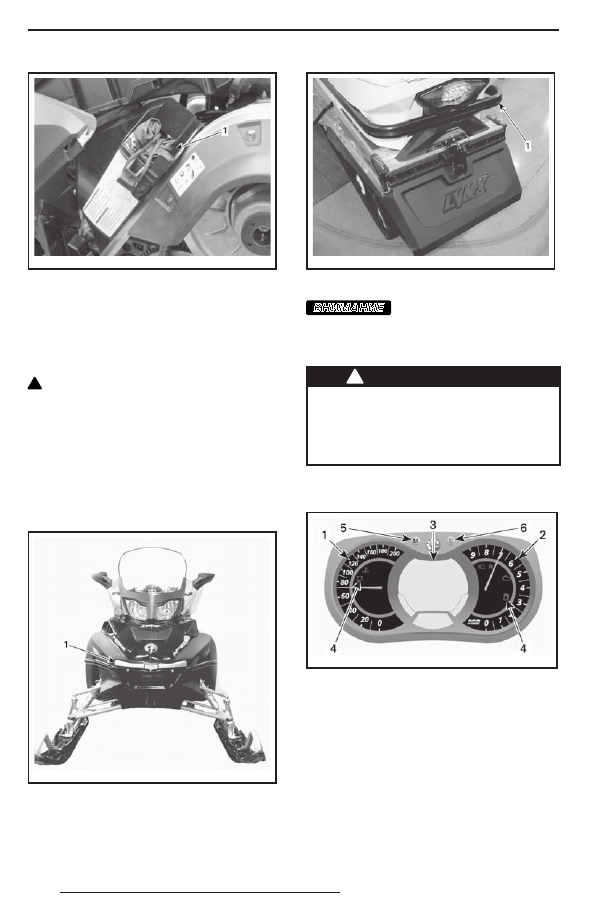

44

fmo2012-003-008_a

ТИПОВОЙ ВАРИАНТ
1. Возимый комплект инструментов

11)  Передний и задний

бамперы

Используйте рукоятку/бампер для подъ-

ёма снегохода вручную.

!

 ОСТОРОЖНО Практикуйте правиль-

ную технику подъёма, преимуществен-

но используйте силу ног. Не предпри-

нимайте попыток поднять переднюю

или заднюю части снегохода, если это

превосходит Ваши физические воз-

можности. Для подъёма снегохода ис-

пользуйте соответствующие техничес-

кие средства или обратитесь к кому-

нибудь за помощью.

fmo2012-003-006_a

ТИПОВОЙ ВАРИАНТ
1. Передний бампер

fmo2012-003-007_a

ТИПОВОЙ ВАРИАНТ
1. Задний бампер

ВНИМАНИЕ

Не буксируйте и не под-

нимайте снегоход за лыжи.

12) Информационный центр

!



ПРЕДОСТЕРЕЖЕНИЕ

Запрещается выполнять установки

режимов информационного центра

во время движения снегохода — это

может привести к потере контроля

над снегоходом.

Описание информационного

центра

mmo2 007 -009-066_ab

МНОГОФУНКЦИОНАЛЬНЫЙ АНАЛОГО-
ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ ЦЕНТР
1. Спидометр
2. Тахометр
3. Многофункциональный цифровой дисплей
4. Сигнальные лампы
5. Кнопка MODE
6. Кнопка SET

1) Спидометр
Отображает скорость движения снего-

хода.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

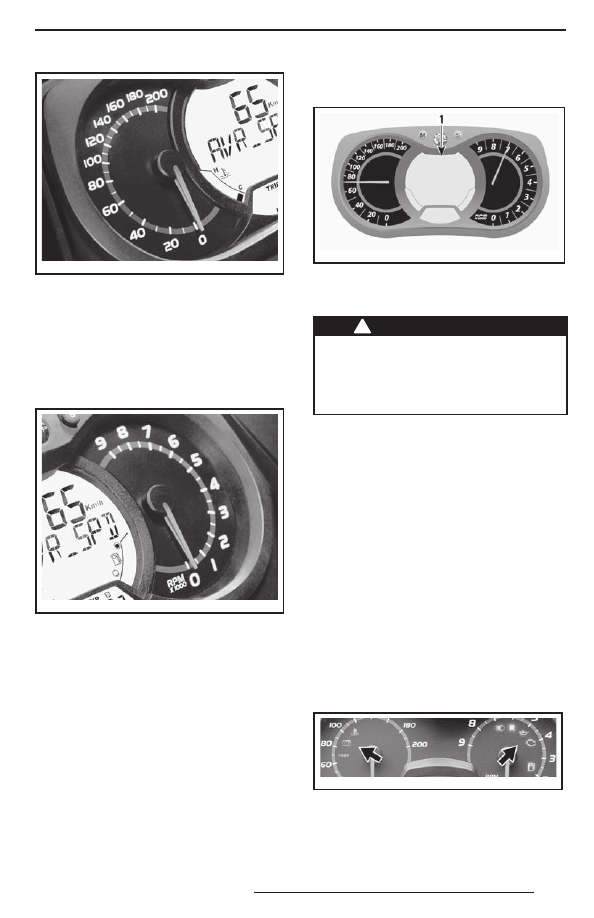

45

mmo2 008 -007-017

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

2) Тахометр (об/мин)
Отображает частоту вращения коленча-

того вала двигателя в оборотах в мину-

ту (об/мин). Для получения фактической

частоты вращения коленчатого вала не-

обходимо показания прибора умножить

на 1000.

mmo2 008 -007-018

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

3)  Многофункциональный

цифровой дисплей

mmo2 007 -009-066_u

МНОГОФУНКЦИОНАЛЬНЫЙ АНАЛОГО-
ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ ЦЕНТР
1. Многофункциональный дисплей

!



ПРЕДОСТЕРЕЖЕНИЕ

Запрещается выполнять установки

режимов информационного центра

во время движения снегохода — это

может привести к потере контроля

над снегоходом.

Многофункциональный дисплей исполь-

зуется для:
–  отображения сообщения «WELCOME»

при активации электрооборудования;

–  отображения сообщения распознава-

ния ключа;

–  отображения различных параметров,

выбранных водителем;

–  активации и изменения параметров раз-

личных функций или режимов работы;

–  отображения сообщений, отображае-

мых в виде бегущей строки, об акти-

вированных функциях или неисправ-

ностях;

–  отображения кодов неисправностей.
4)  Сигнальные лампы и предупреж-

дающие сообщения

mmo2 008 -003-024_a

ТИПОВОЙ ВАРИАНТ — СИГНАЛЬНЫЕ ЛАМПЫ

Описание сигнальных ламп приведено в таблице. Для получения более подробной ин-

формации о сигнальных лампах см. раздел «СИСТЕМА МОНИТОРИНГА».

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

46

СИГН.

ЛАМПА (-Ы)

ЗВУКОВОЙ

СИГНАЛ

ДИСПЛЕЙ

СООБЩЕ-

НИЙ

ОПИСАНИЕ

Четыре ко-

ротких зву-

ковых сигна-

ла каждые 5

минут

LOW OIL

Двухтактные  двигатели:  Низкий  уровень  ин-

жекционного  масла.  Остановите  снегоход

в  безопасном  месте  и  долейте  инжекционное

масло.

Четырехтактные двигатели: Для получения бо-

лее подробной информации обратитесь к раз-

делу «СИСТЕМА МОНИТОРИНГА».

—

—

Низкий  уровень  топлива.  На  дисплее  отобра-

жается  только  один  (1)  сегмент.  Дозаправьте

топливо как можно раньше.

Продолжи-

тельные сиг-

налы, повто-

ряющиеся

с небольшой

частотой

REVERSE

Реверс включён.

3 коротких

звуковых

сигнала

REV. FAIL

Режим  реверса  не  включился  —  попытайтесь

снова.

—

—

Включён дальний свет фар.

—

—

WARM UP

Двигатель  и/или  инжекционное  масло  нужда-

ются в прогреве перед началом работы в нор-

мальном  режиме.  Частота  вращения  коленча-

того вала принудительно ограничивается, пока

не будет достигнута необходимая температура

(до 10 минут во время движения). Режим про-

грева  может  включиться  после  перезапуска,

при  эксплуатации  при  очень  низких  темпера-

турах.

5) Кнопка MODE (M)

Кнопка используется для просмотра показаний многофункционального дисплея.
ПРИМЕЧАНИЕ: Можно также пользоваться кнопкой MODE (M) на многофункциональ-

ном переключателе, которая имеет аналогичное назначение.

6) Кнопка SET (S)

Кнопка используется для просмотра, настройки и сброса параметров, отображаемых

на многофункциональном дисплее.
Для сохранения настроек двигатель должен быть запущен.
ПРИМЕЧАНИЕ: Можно также пользоваться кнопкой SET (S) на многофункциональ-

ном переключателе, которая имеет аналогичное назначение.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

47

Функциональные возможности информационного центра

ПАРАМЕТРЫ, ОТОБРАЖАЕМЫЕ НА ЦИФРОВОМ ДИСПЛЕЕ

ФУНКЦИИ

Adventure

GT 600

E-TEC

Xtrim

Commander

600 E-TEC

Xtrim

Commander

Ltd 600

E-TEC

Xtrim

Commander

800R E-TEC

Adventure

GT 1200

4-TEC

A) Спидометр

Отображаются по умолчанию

B) Тахометр (об/мин)

X

X

X

X

X

C) Одометр

X

X

X

X

X

D)  Счётчик пробега за по-

ездку «A» или «B»

X

X

X

X

X

E) Счётчик моточасов

X

X

X

X

X

F) Часы

X

X

X

X

X

G) Уровень топлива

X

X

X

X

X

H) Высотомер

X

X

X

X

N.A.

I)  Интенсивность обогрева

рукояток руля

X

X

X

X

X

J)  Интенсивность обогре-

ва рычага дроссельной

заслонки

X

X

X

X

X

K) Средний расход топлива

X

X

X

X

X

L) Общий расход топлива

X

X

X

X

X

M)  Отображение сообщений

X

X

X

X

X

N)  Температура охлаждаю-

щей жидкости

X

X

X

X

X

O)  Режим консервации дви-

гателя E-TEC

X

X

X

X

N.A.

P) Максимальная скорость

X

X

X

X

X

Q) Средняя скорость

X

X

X

X

X

X = символом X обозначаются стандартные функции;

Opt = дополнительное оборудование

N.A. = не доступно
