36

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРИМЕЧАНИЕ: Ваша модель снегохода может не располагать некоторыми функци-

ональными возможностями или их наличие может определяться наличием установ-

ленного дополнительного оборудования.

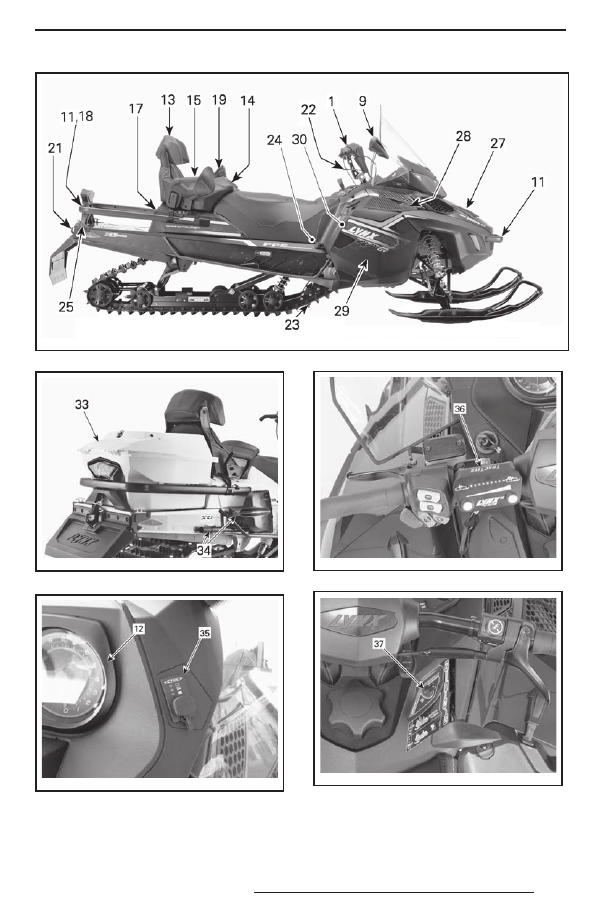

fmo2014-003-033_a

ТИПОВОЙ ВАРИАНТ

37

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

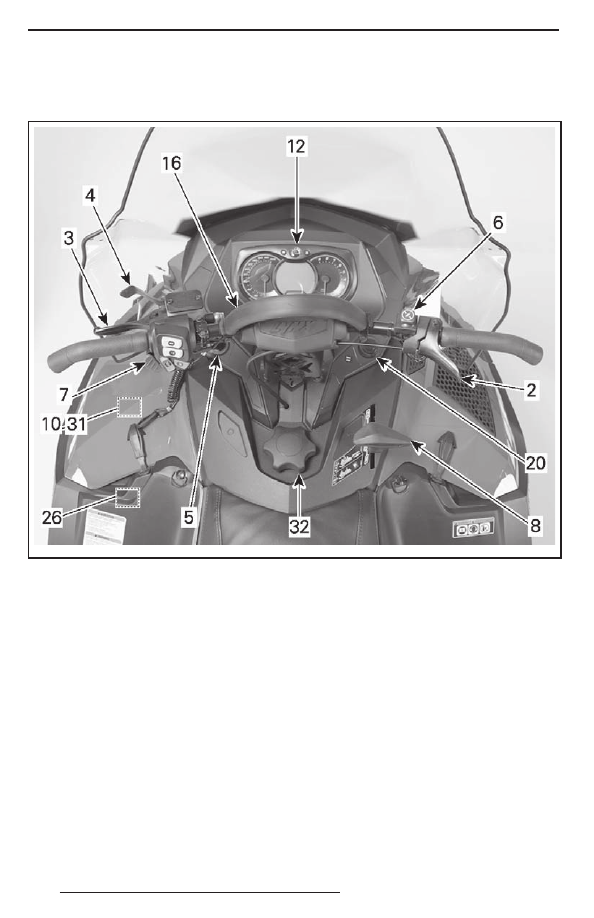

fmo2013-003-002_a

ТИПОВОЙ ВАРИАНТ

fmo2012-003-016_b

XTRIM

TM

 COMMANDER LIMITED 600 E-TEC

fmo2014-003-001_a

XTRIM

TM

 COMMANDER LIMITED 600 E-TEC

fmo2014-003-002_a

ADVENTURE

TM

 GRAND TOURER 1200 4-TEC ECS

fmo2014-003-004_a

ADVENTURE

TM

 GRAND TOURER 1200 4-TEC

38

1) Руль

Руль предназначен для управления кур-

сом снегохода. Когда Вы поворачиваете

руль вправо или влево, в ту же сторону

поворачиваются и лыжи, соответственно,

поворачивая Вашу машину.

!



ПРЕДОСТЕРЕЖЕНИЕ

Резкий поворот при движении зад-

ним ходом может привести к потере

контроля над снегоходом.

2)  Рычаг дроссельной

заслонки

Рычаг дроссельной заслонки располага-

ется на правой стороне руля.
Управление рычагом осуществляется

большим пальцем. Нажатие на рычаг

дроссельной заслонки приводит к увели-

чению оборотов двигателя. При полном

отпускании рычага дроссельной заслонки

двигатель автоматически переходит в ре-

жим холостого хода.

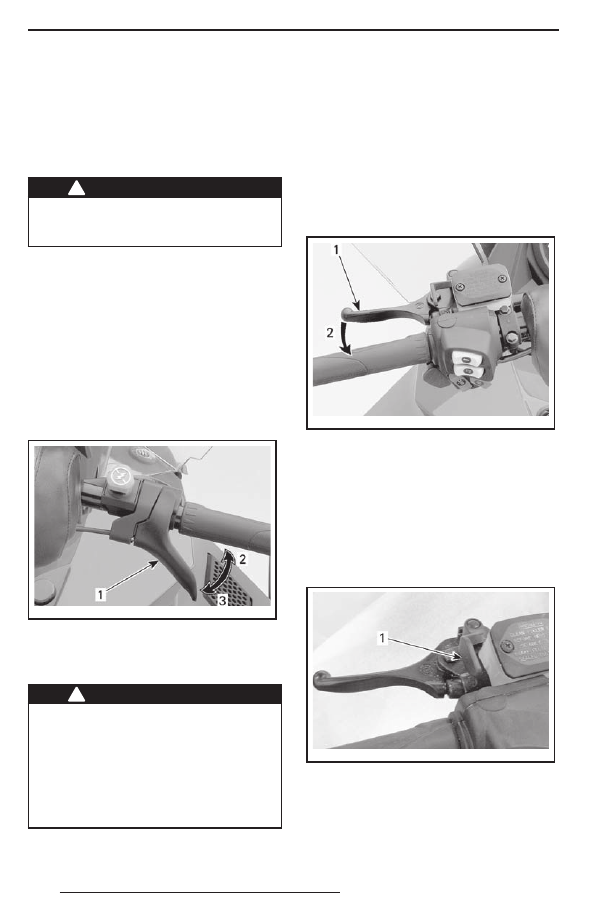

mmo2 008 -008-011_b

ТИПОВОЙ ВАРИАНТ
1. Рычаг дроссельной заслонки
2. Ускорение
3. Замедление

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя проверьте

работу рычага дроссельной заслон-

ки. Рычаг, отпущенный после нажа-

тия, должен самостоятельно возвра-

щаться в исходное положение. Экс-

плуатация снегохода с неисправным

механизмом привода дросселя кате-

горически запрещена.

3) Рычаг тормоза

Рычаг тормоза располагается на левой

стороне руля.
Нажатие на рычаг приводит в действие

тормозной механизм. При отпускании ры-

чаг автоматически возвращается в исхо-

дное положение. Эффективность тормо-

жения зависит от приложенного к рычагу

усилия, а также от характера местности

и снежного покрова.

mmo2 008 -008-012_b

ТИПОВОЙ ВАРИАНТ
1. Рычаг тормоза
2. Включение тормоза

4)  Рычаг стояночного

тормоза

Рычаг стояночного тормоза расположен

слева на руле.
Стояночный тормоз должен обязательно

включаться во время стоянки снегохода.

mmo2 009 -005-005_a

ТИПОВОЙ ВАРИАНТ
1. Блокировочный рычаг стояночного тормоза

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

39

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед началом движения убедитесь,

что стояночный тормоз отключён.

Продолжительное движение на сне-

гоходе с нажатым рычагом тормоза

может стать причиной повреждения

тормозной системы, потери тормоз-

ного эффекта и/или возгорания.

Включение стояночного тормоза

Нажмите рычаг тормоза и зафиксируй-

те его, как указано ниже, с помощью

блокировочного рычага, см. рис.

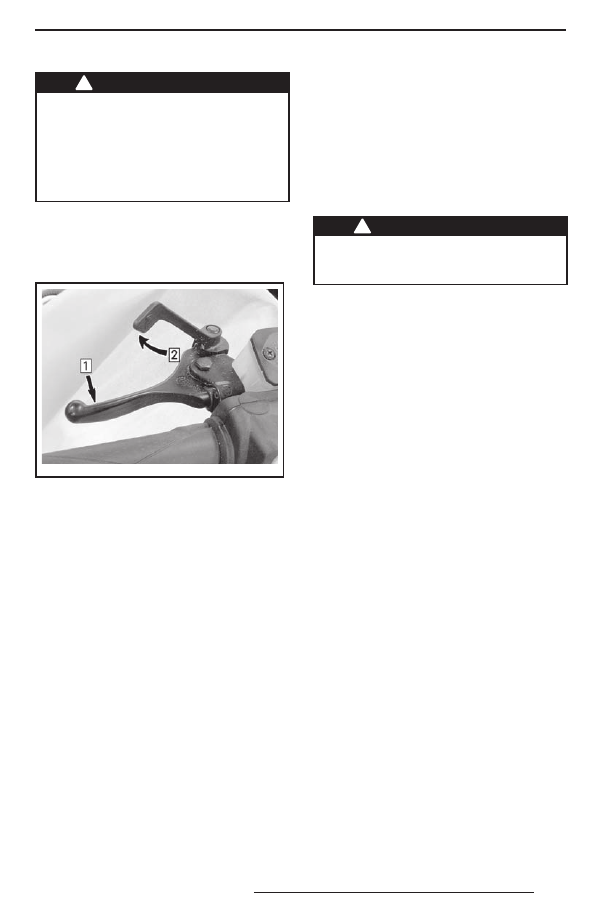

mmo2 009 -005-006_a

ТИПОВОЙ ВАРИАНТ — ВКЛЮЧЕНИЕ СТОЯНОЧ-
НОГО ТОРМОЗА
Шаг 1: Нажмите и удерживайте рычаг тормоза
Шаг 2:  Зафиксируйте рычаг тормоза с помощью

блокировочного рычага

Выключение стояночного тормоза

Нажмите на рычаг тормоза. Блокирую-

щий рычаг автоматически вернётся в ис-

ходное положение. Перед началом дви-

жения не забывайте полностью отклю-

чать стояночный тормоз.

5)  Выключатель двигателя

со шнуром безопасности

Выключатель (контактное устройство)

располагается на левой стороне консоли.
Чтобы обеспечить возможность эксплуа-

тации снегохода, необходимо надеть кол-

пачок шнура безопасности на контактное

устройство.

ПРИМЕЧАНИЕ: Если запрограммирован-

ный ключ DESS (колпачок шнура безопас-

ности) правильно установлен на контакт-

ное устройство, должны прозвучать два

коротких звуковых сигнала. Если Вы слы-

шите другую комбинацию звуковых сиг-

налов, обратитесь к разделу «СИСТЕМА

МОНИТОРИНГА» для определения кода

неисправности DESS.

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя необходи-

мо прикрепить шнур безопасности

к петле на одежде.

Снятие колпачка шнура безопасности

с выключателя (контактного устройства)

приведёт к остановке двигателя.

Универсальность системы

DESS (Digitally Encoded Security

System)

В колпачке шнура безопасности распола-

гается ключ DESS, который является ана-

логом обычного ключа зажигания.
В колпачок шнура безопасности (ключ

DESS) встроена электронная схема с уни-

кальным цифровым кодом.
Авторизованный дилер запрограммиро-

вал систему DESS Вашего снегохода, что-

бы она могла распознавать ключ DESS,

расположенный в колпачке шнура безо-

пасности — это обеспечивает возмож-

ность эксплуатации Вашего снегохода.
При использовании другого шнура без-

опасности, на распознавание которого

не запрограммирована система DESS,

двигатель снегохода запустится, но ча-

стота вращения коленчатого вала не до-

стигнет значения, достаточного для вклю-

чения ведущего шкива вариатора и нача-

ла движения снегохода.
Убедитесь, что колпачок шнура очищен

от грязи или снега.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
