Snowmobile Polaris 800 XC SP Model S01NP8BS(A)(B) (2001 year). Instruction - part 1

PARTS MANUAL PN 9916110 and MICROFICHE PN 9916977 10/00

800 XC SP

Model #S01NP8BS(A)(B)

Rev. 03

E

2000 Polaris Sales Inc.

A3

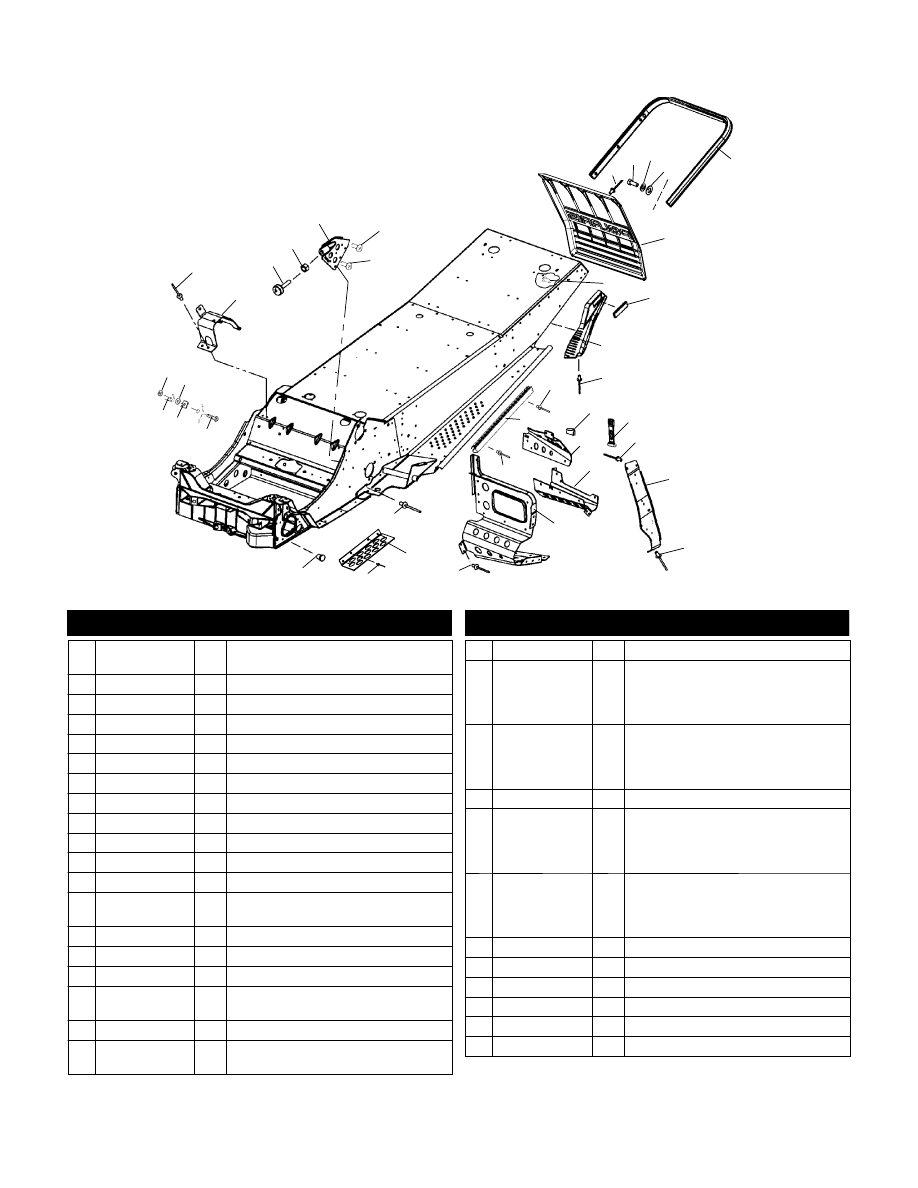

CHASSIS

800 XC SP S01NP8BS and 800 XC SP S01NP8BSA and 800 XC SP S01NP8BSB

2

3

4

5

8

9 10

11

12

13

15

14

16

23

24

26

17

17

20

21

27

28

30 29

Fuel Pump

19

17

1

17

22

8

17

17

18

25

17

6

7

E

2000 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1013393-309

1013393-067

1

1

Asm., Chassis

Asm., Chassis, Black (A)

1 7621453

2 Rivet

2 5245003

1 Bracket, Jackshaft Shield

3 3110078

1 Stop, Torque

4 7542404

1 Nut

5 1013377

1 Stop, Torque

6 7517854

2 Screw

7 7517632

1 Screw

8 7621472

13 Rivet

9 7512240

6 Bolt

10 7552801

6 Washer, Spring Lock

11 7558301

6 Washer, Flat

12 2632165-309

2632165-067

1

1

Bumper, Rear

Bumper, Rear, Black (A)

13 5433521-1106

1 Flap, Snow

14 7517441

4 Screw

15 2670133

1 Reflector, Red

16 5433519-070

5433520-070

1

1

Skirt, Snow, LH

Skirt, Snow, RH

17 7661637

80 Rivet

18 5245118

5245118-067

1

1

Brace, Tunnel Roll

Brace, Tunnel Roll (A)

19 5521238

1 Extrusion, Clutch Guard

20 5243939

5243939-067

5243940

5243940-067

1

1

1

1

Mount, Console, LH

Mount, Console, LH (A)

Mount, Console, RH

Mount, Console, RH (A)

21 5243153

5243153-067

5243154

5243154-067

1

1

1

1

Footrest, Toe Clip, Upper, LH

Footrest, Toe Clip, Upper, LH (A)

Footrest, Toe Clip, Upper, RH

Footrest, Toe Clip, Upper, RH (A)

22 5433150

2 Strap

23 5242741

5242742

5242741-067

5242742-067

1

1

1

1

Support, Footrest, LH

Support, Footrest, RH

Support, Footrest, LH (A)

Support, Footrest, RH (A)

24 5245288

5242740

5245288-067

5242740-067

1

1

1

1

Footrest, LH

Footrest, RH

Footrest, LH (A)

Footrest, RH (A)

25 5245066

1 Guard, Belt

26 7080416

2 Plug, Hole

27 7512275

2 Bolt, Carriage

28 7670021

2 Nut, Speed

29 7555932

2 Washer, Nylon

30 7542122

2 Nut, Nylok

7/00

A4

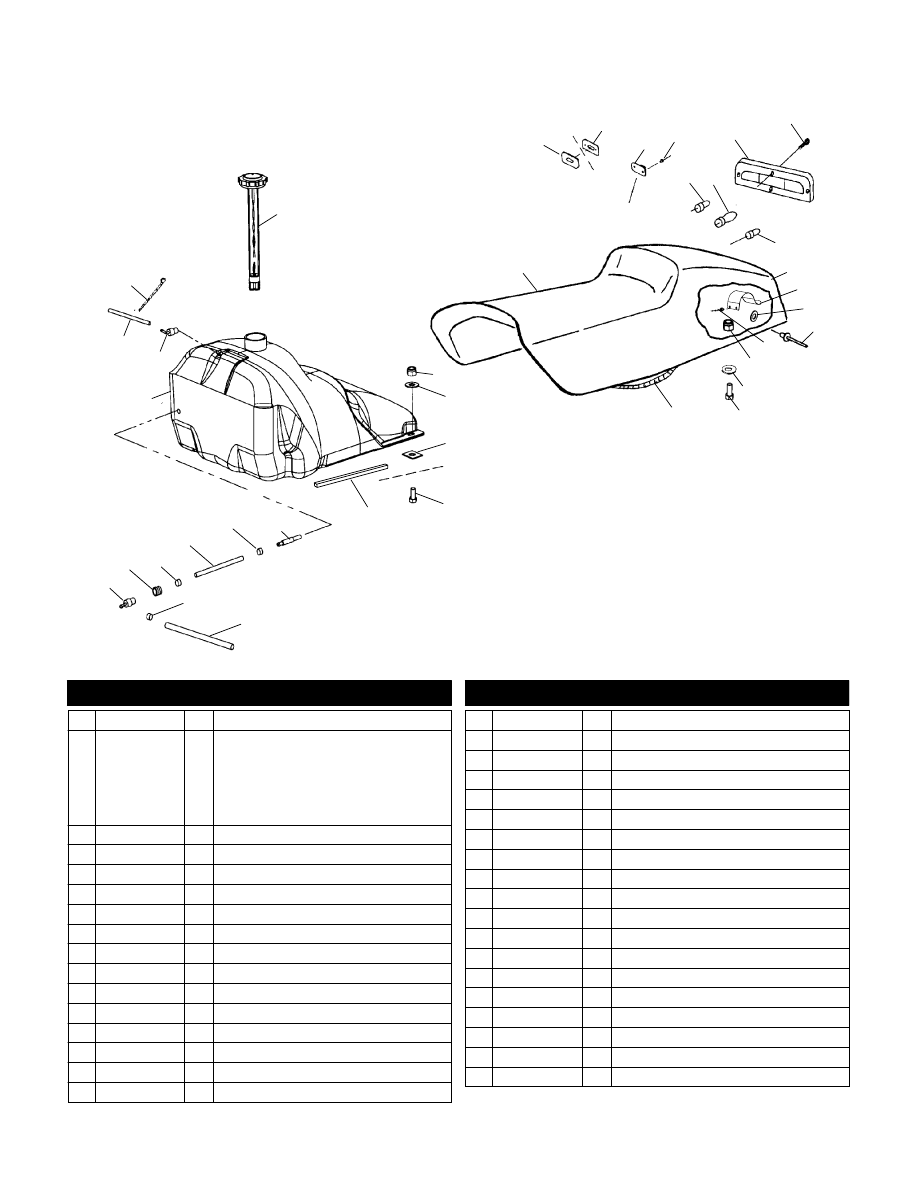

SEAT AND GAS TANK

800 XC SP S01NP8BS and 800 XC SP S01NP8BSA and 800 XC SP S01NP8BSB

2

19

8

11

9

18

1

32

33

31

29

27

26

7

7

3

4

6

5

10

25

30

28 29

15

12

24

20

22

23

17

16

34

35

21

13

14

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 1240066

1 Cap w/Gauge, Fuel

2 2682622

2682623

2682587

2682588

2682631

2682632

1

1

1

1

1

1

Asm., Seat Cushion (Incl. 2-12,19)

Cover, Seat

Asm., Seat Cushion (Incl. 2-12,19)(A)

Cover, Seat (A)

Asm., Seat Cushion (Incl. 2-12,19)(B)

Cover, Seat (B)

3 7080550

2 Grommet, Relatch, Bottom

4 7080549

2 Grommet, Relatch, Top

5 7080548

2 Relatch w/Hole, Twist Lock

6 7621337

4 Rivet

7 4030024

2 Bulb, Taillight

8 4030045

1 Bulb, Brakelight

9 5430423

1 Lens

10 7511840

4 Screw

11 5433341

1 Housing, Taillight

12 5243185

1 Retainer, Tool Pouch Clip

13 7555727

3 Washer

14 7621319

3 Rivet

15 7621472

2 Rivet

16 7547114

2 Nut, Weld

17 7558301

2 Washer, Flat

18 7515159

2 Screw

19 2460399

1 Harness, Taillight

20 7542122

2 Nut, Nylok

21 7555960

2 Washer, Flat

22 7670021

2 Nut, Speed

23 7512193

2 Bolt, Carriage

24 5810063

2 Cushion, Tank

25 8350017-600 AR Line, Fuel
26 7080003

1 Clamp, Hose, Red

27 7052269

1 Fitting, Straight

28 5432981

1 Grommet

29 7080768

2 Ring, Compression

30 8350020-600 AR Line, Fuel
31 7052215

1 Pickup, Fuel

32 2520190

1 Asm., Fuel Tank (Incl. 31-33)

33 7052095

1 Fitting, 90 Degree

34 8450061-600 AR Line, Fuel
35 7080804

2 Cable Tie, Releasable

9/00

A5

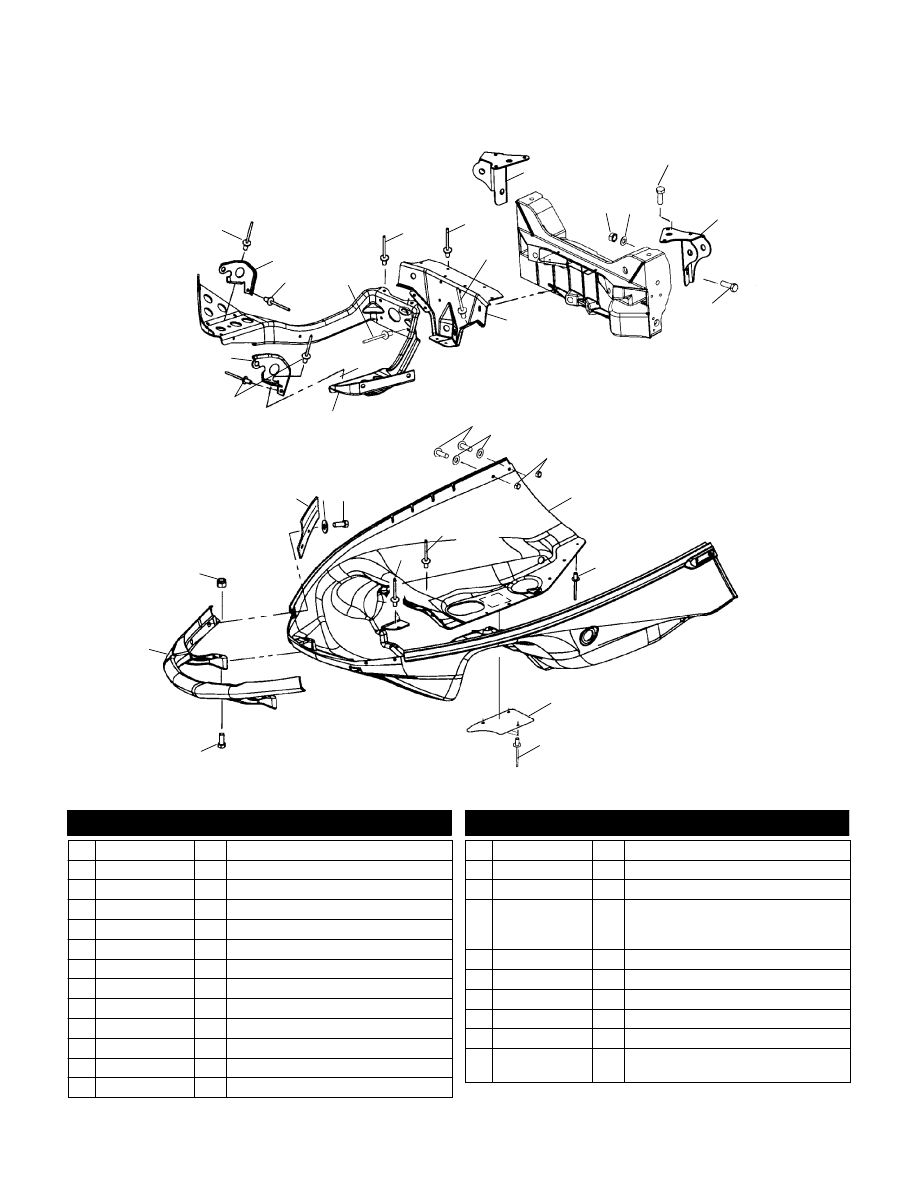

NOSEPAN

800 XC SP S01NP8BS and 800 XC SP S01NP8BSA and 800 XC SP S01NP8BSB

1

1

2

10

9

17

16

14

22

13

21

11

16

12

1

1

20 19

18

8

4

7

5 6

7

1

1

15

3

3

3

23

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7661637

12 Rivet

2 5243992-067

1 Hinge, Pivot, Lower, RH

3 7621472

11 Rivet

4 5243978

1 Mount, Shock, Upper, RH

5 7542451

4 Nut, Nylok

6 7556153

4 Washer

7 7515440

4 Screw

8 5243977

1 Mount, Shock, Upper, LH

9 5244049-067

1 Bracket, Radius Rod Support

10 5244050

1 Brace, Pan, Lower

11 5243991-067

1 Hinge, Pivot, Lower, LH

12 7542153

2 Nut, Nylok

13 5433518-070

1 Bumper, Front

14 7512163

2 Bolt

15 5243849

1 Shield, Heat

16 7621467

16 Rivet

17 5433502-293

5433502-070

5433502-246

1

1

1

Nosepan, Red

Nosepan, Black (A)

Nosepan, Blue (B)

18 7542122

4 Nut, Nylok

19 7555827

4 Washer

20 7515166

4 Screw

21 7517312

4 Screw

22 7552801

4 Washer, Spring Lock

23 5244888

5244889

1

1

Guide, Hood, LH

Guide, Hood, RH

7/00
