Snowmobile Polaris 700 CLASSIC, 800 CLASSIC (2004 year). Instruction - part 11





C14

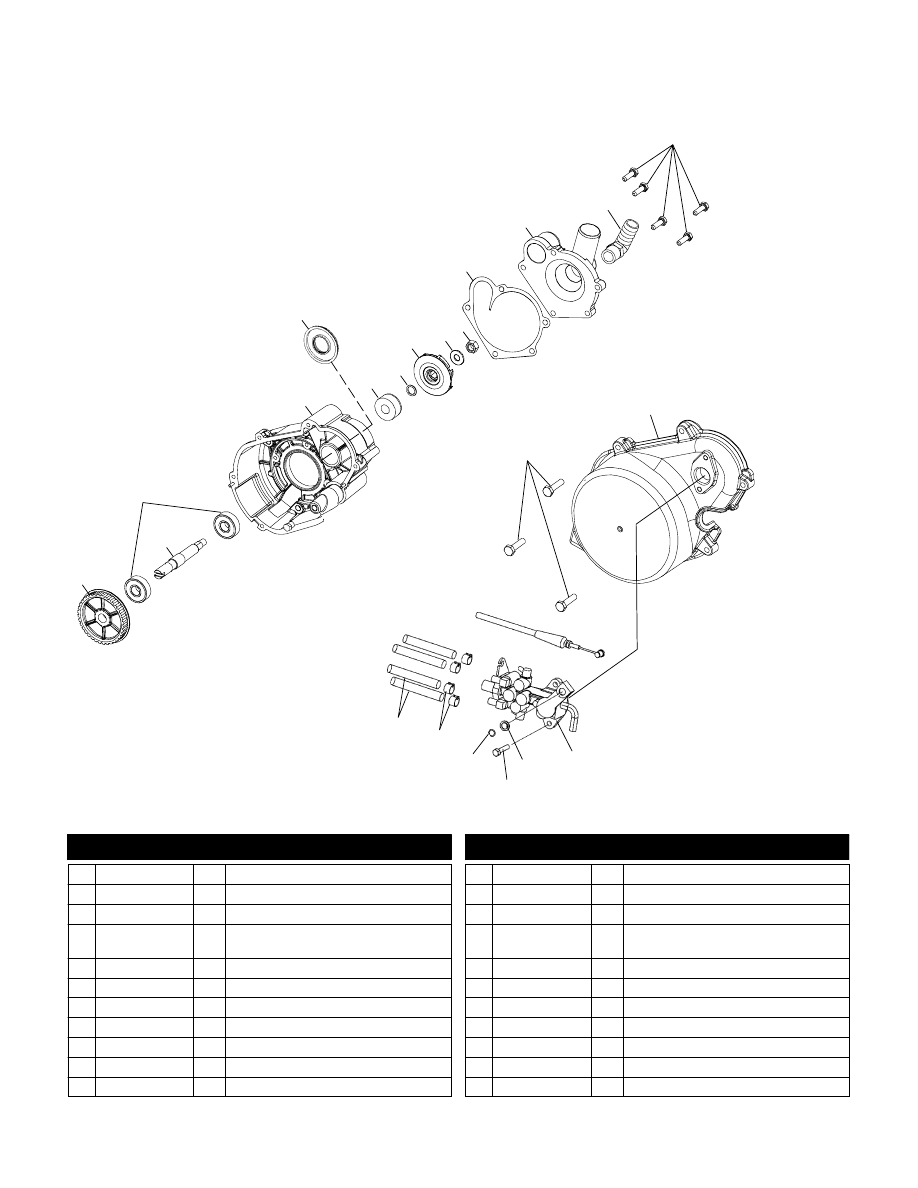

WATER PUMP/OIL PUMP

700 CLASSIC F/O S04ND7CS and 700 CLASSIC STOCK A S04ND7CSA and 800 CLASSIC F/O S04ND8CS and 800 CLASSIC

STOCK A S04ND8CSA and 800 CLASSIC STOCK B S04ND8CSB

1

10

2

3

6

7

8

9

11

12

14

4

5

13

22

20

18

17

15

16

E

2003 Polaris Sales Inc.

19

21

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 3021044

1 Pulley

2 3514311

2 Bearing, Ball

3 5132273

1 Shaft

4 --------------

1 Housing, Ignition

(See Magneto Pg. D5, Ref. 13)

5 3610044

1 Seal

6 3610067

1 Seal, Water Pump

7 7556006

1 Washer, Flat

8 5432330

1 Impeller

9 7555874

1 Washer, Flat

10 7546804

1 Nut, Nylok

11 5811627

1 Gasket, Cover

12 5630864

1 Cover

13 7052221

1 Fitting, 90 Degree

14 7516822

5 Screw

15 --------------

1 Housing, Ignition

(See Magneto Pg. D5, Ref. 13)

16 7516823

6 Screw

17 8450061-600

AR Line, Fuel

18 7080603

4 Clamp

19 7710427

1 E-Ring

20 7516607

2 Screw

21 7555944

1 Washer, Nylon

22 2540102

1 Pump, Oil

8/03

D1

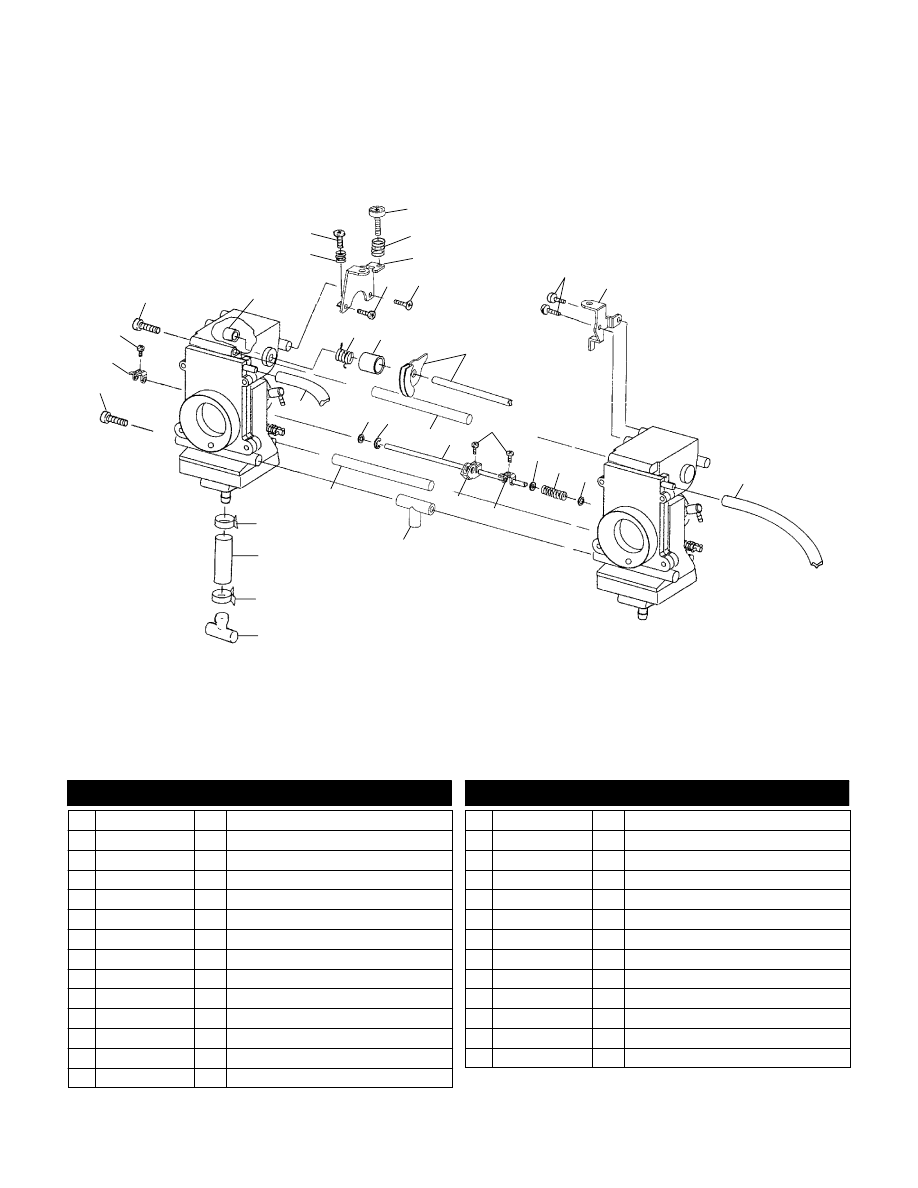

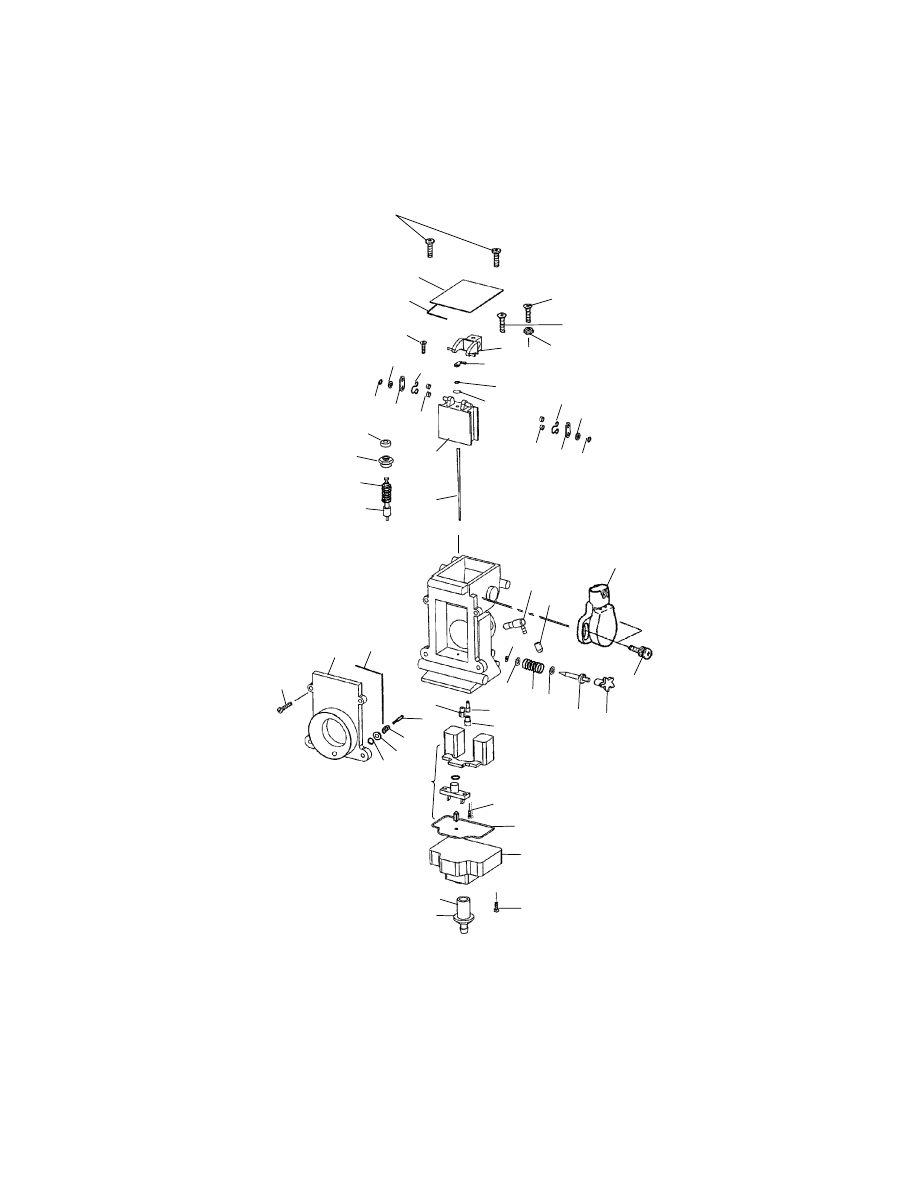

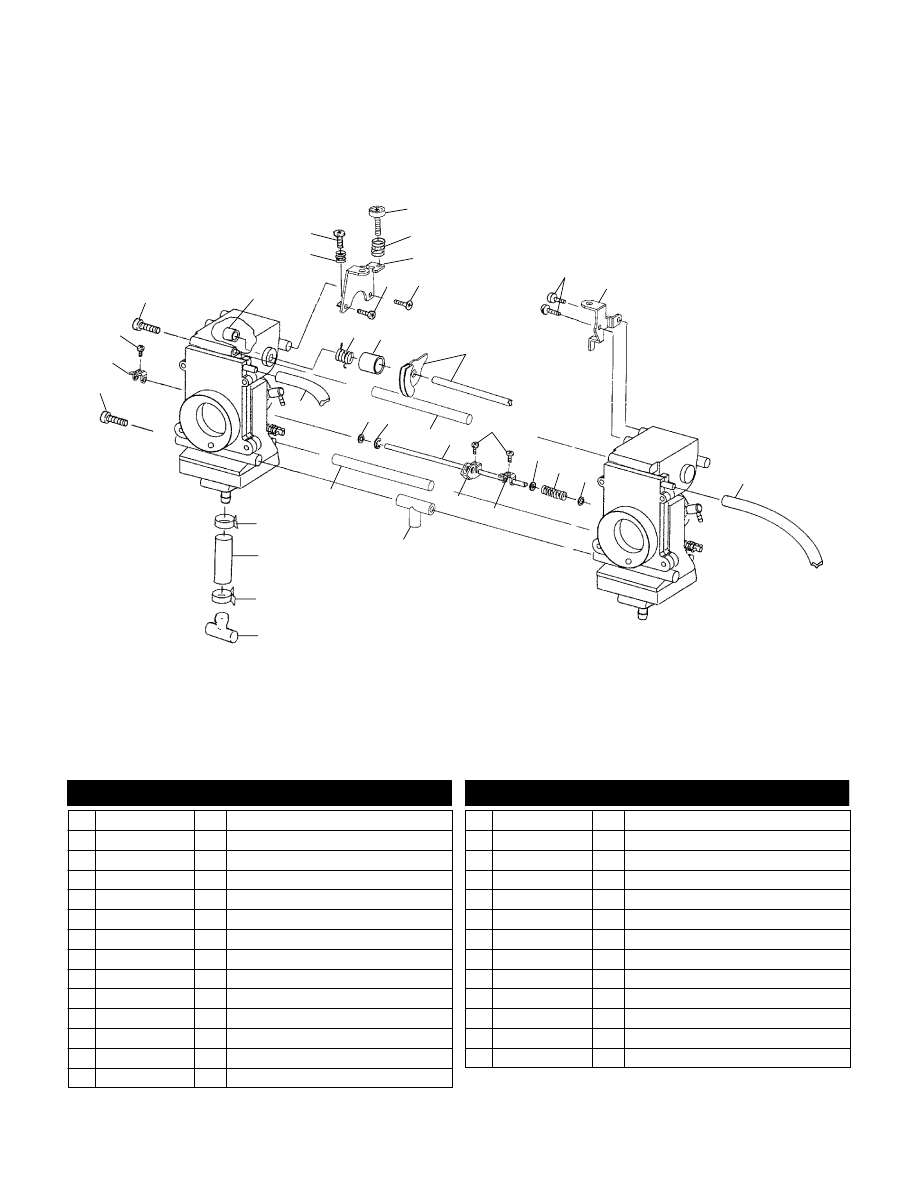

CARBURETOR

700 CLASSIC F/O S04ND7CS and 700 CLASSIC STOCK A S04ND7CSA and 800 CLASSIC F/O S04ND8CS and 800 CLASSIC

STOCK A S04ND8CSA and 800 CLASSIC STOCK B S04ND8CSB

9

46

48

1

2

3

18

17

42

43

15

14

31

32

19

26

25

47

29

24

28

8

6

45

5

7

4

44

39

9

5

8

7

6

10

11

12

35

33 34

40

13

16

27

20

33

41

37

38

30

21

22

23

36

E

2003 Polaris Sales Inc.

D2

CARBURETOR

700 CLASSIC F/O S04ND7CS and 700 CLASSIC STOCK A S04ND7CSA and 800 CLASSIC F/O S04ND8CS and 800 CLASSIC

STOCK A S04ND8CSA and 800 CLASSIC STOCK B S04ND8CSB

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1253462

1253449

1

1

Asm., Carburetor (700)

Asm., Carburetor (800)

1 3130951

4 Screw

2 3130872

2 Cap, Top

3 3130871

2 Gasket

4 3130844

2 Screw

5 3130846

4 Packing

6 3130856

4 Clip

7 3130845

8 Ring

8 3130857

4 Plate

9 3130847

4 E-Ring

10 3130831

2 Cap, Rubber

11 3130830

2 Holder, Guide

12 3130829

2 Spring

13 3130828

2 Plunger

14 3130940

2 Valve, Piston, 1.5

15 3131415

2 Needle, Jet, J8-9DGN05-57

16 3130825

8 Screw

17 3131439

2 Funnel, Long

18 3131356

2 O-Ring, Air Funnel, Long

19 3130144

3130146

2

2

Jet, Main, 440 (700)

Jet, Main, 460 (800)

20 3131336

2 Screw, Air

21 3131371

1 Spring

22 3131372

1 Washer

23 3130522

1 O-Ring

24 3131231

2 Float

25 3131248

2 Bolt, Drain

26 3130863

2 O-Ring

27 3130824

2 Screw

28 3130858

2 Body, Float

29 3130861

2 O-Ring

30 3130860

2 Screw

31 3130068

3130067

2

2

Jet, Pilot, #45 (700)

Jet, Pilot, #40 (800)

32 3130769

3130767

2

2

Jet, Starter, 145 (700)

Jet, Starter, 135 (800)

33 3130837

4 Washer

34 3130836

2 Spring

35 3130987

2 Adjuster

36 3130986

1 Cap

37 3131010

2 Screw (MAG Side)

38 3131009

1 Asm., Sensor (MAG Side)

39 3130479

2 Cap

40 3130835

2 Packing

41 7051020

2 Valve, Check, 90 Degree

42 3130867

2 Packing

43 3130868

2 E-Ring

44 3130843

2 Plate

45 3130855

3130849

1

1

Lever, LH

Lever, RH

46 3130848

1 Ring

47 3130854

1 Screw, LH

48 3130850

1 Screw, RH

8/03

D3

CARBURETOR

700 CLASSIC F/O S04ND7CS and 700 CLASSIC STOCK A S04ND7CSA and 800 CLASSIC F/O S04ND8CS and 800 CLASSIC

STOCK A S04ND8CSA and 800 CLASSIC STOCK B S04ND8CSB

19

20

22

3

2

14

17

24

15

16

23

5

6

9

12

7

8

10

11

21

4

13

18

21

18

18

17

3

2

1

1

25

25

26

27

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 3130834

2 Bolt

2 3130832

2 Lever

3 3130833

3 Screw

4 3140032

1 Ring

5 3130817

1 Spring

6 3130816

1 Screw

7 3131285

1 Adjuster

8 3131284

1 Spring

9 3130815

1 Bracket

10 3130810

1 Screw

11 3130809

1 Screw

12 3130950

1 Spring

13 3130853

1 Ring

14 3131369

1 Asm., Shaft (Incl. Lever)

15 3130821

2 Screw

16 3130820

1 Bracket

17 3131137

2 Hose

18 3130842

3 Packing, Starter Shaft

19 3130841

1 Spring, Starter Shaft

20 3131233

1 Shaft

21 3131232

2 Ring

22 3130839

1 E-Ring

23 3130819

1 Lever, Starter

24 3131350

1 Nipple

25 7080003

4 Clamp, Hose

26 8350017-600

AR Line, Fuel

27 5431893

2 Plug, Trap

5/01
