94

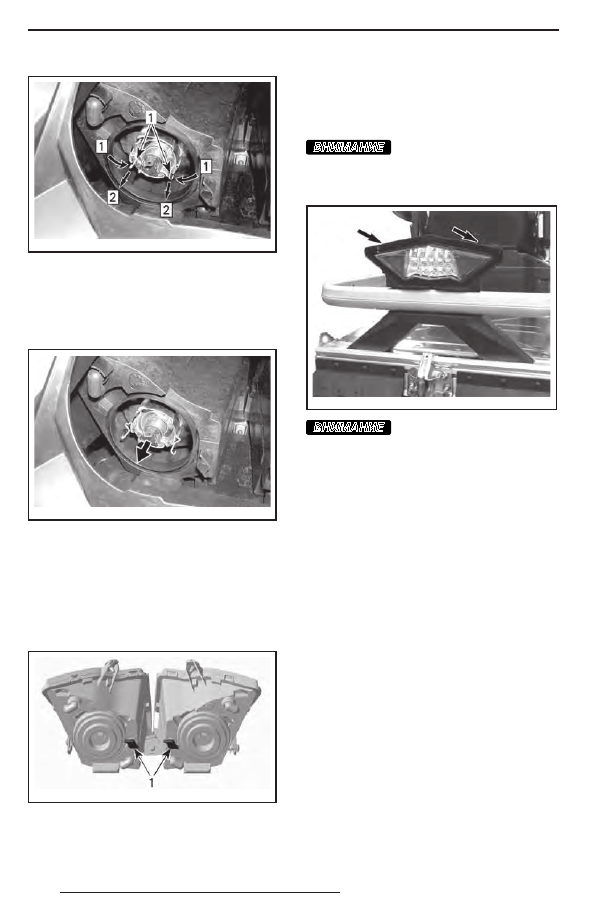

mmo2 007 -009-063_a

Шаг 1: Сжать с обеих сторон
Шаг 2: Потяните, чтобы освободить
1. Защёлка

5.  Извлеките и замените лампу. Установ-

ка осуществляется в последовательно-

сти, обратной снятию.

mmo2 007 -009-064_a

ВЫНЬТЕ ЛАМПУ И ЗАМЕНИТЕ ЕЁ

Регулировка головной оптики

Снимите многофункциональный центр,

как описано в разделе «ЗАМЕНА ЛАМ-

ПЫ ГОЛОВНОЙ ОПТИКИ». Для регули-

ровки направления светового пучка вра-

щайте рукоятку.

mmo2 007 -009-023_a

ТИПОВОЙ ВАРИАНТ
1. Рукоятки

Замена лампы заднего фонаря

1.  Аккуратно,  одновременно  потянув

с обеих сторон за края, снимите кор-

пус заднего фонаря.

ВНИМАНИЕ

Если при снятии корпус

фонаря слишком сильно отклонить

в сторону, штифты могут сломаться

и корпус фонаря придётся заменить.

fmr2011 -001-003

ВНИМАНИЕ

Во избежание поврежде-

ния жгута проводов не вытаскивайте

корпус фонаря слишком сильно.
2.  Извлеките разъём лампы из корпуса

фонаря:

2.1  Поверните разъём против часовой

стрелки.

2.2  Извлеките разъём.

3.  Замените лампу.
4.  Установите разъём в корпус фонаря.
5.  Установите фонарь в сборе на место.
ПРИМЕЧАНИЕ:  Замена  светодиодов

заднего фонаря не предусмотрена.
При  возникновении  неисправности

светодиодный задний фонарь заменяет-

ся в сборе. Закрепите новый задний фо-

нарь с помощью винтов.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

95

УХОД ЗА СНЕГОХОДОМ

Заключительные операции

после поездки

Удалите снег и лёд с задней и перед-

ней подвесок, гусеницы, рулевого при-

вода и лыж.

!



ПРЕДОСТЕРЕЖЕНИЕ

Не  вставайте  перед  снегоходом,

а  также  не  производите  никаких

действий с гусеницей или задней

подвеской, не убедившись, что кол-

пачок шнура безопасности снят с вы-

ключателя двигателя.

Оставляя снегоход на ночь (или на бо-

лее длительное время), накройте его

чехлом. Это защитит снегоход от замер-

зания и позволит надолго сохранить его

привлекательный внешний вид.

Чистка и защитная смазка

Вымойте снегоход водой с применени-

ем мягкого моющего средства. Исполь-

зуйте ветошь из фланелевой или анало-

гичной ткани.

ВНИМАНИЕ

Мягкая фланелевая ткань

не оставляет царапин на обрабатыва-

емых поверхностях. Пользуйтесь фла-

нелью для протирки ветрового стекла

и капота.
Для очистки снегохода от масел, гря-

зи  и  копоти  пользуйтесь  чистящим

средством BRP HEAVY DUTY CLEANER

(P/N 293 110 001).

ВНИМАНИЕ

Не  применяйте  Heavy

Duty Cleaner для чистки табличек и ви-

 для чистки табличек и ви-

ниловых деталей.
Для удаления устойчивых загрязнений

со всех пластиковых и виниловых по-

верхностей используйте чистящее сред-

ство  XPS  MULTI-PURPOSE  CLEANER

(P/N 219 701 709).
Для удаления царапин с поверхности

ветрового стекла и капота пользуйтесь

комплектом SCRATCH REMOVER KIT

(P/N 861 774 800).

ВНИМАНИЕ

Запрещается применять

сильнодействующие моющие средст-

ва, обезжириватели, краскораствори-

тели, ацетон, вещества, содержащие

хлор, и другие агрессивные средства

для чистки корпуса снегохода и пласт-

массовых деталей.
Нанесите  защитную  восковую  пасту

на корпус снегохода и все окрашенные

детали рамы.
ПРИМЕЧАНИЕ: Наносите пасту только

на поверхности с блестящей, глянцевой

отделкой.

96

ХРАНЕНИЕ

Если снегоход предполагается вывести

из эксплуатации более чем на три меся-

ца (например, летом), то необходимо под-

готовить его к хранению.

ХРАНЕНИЕ

Очистить снегоход
Добавить в топливо рекомендованный ста-

билизатор.  После  добавления  препарата

в топливо запустить двигатель
Модели  с  двухтактными  двигателями:  Вы-

полните  процедуру  подготовки  двигателя

к хранению. См. главу «СМАЗКА ДВИГАТЕ-

ЛЯ» в Руководстве по эксплуатации
Смазать механизм рычага тормоза
Проверить  состояние  и  смазать  заднюю

подвеску
Во  время  хранения  аккумуляторная  бата-

рея должна быть полностью заряжена. За-

ряжайте аккумуляторную батарею не реже

одного раза в месяц
Заткнуть глушитель ветошью
Приподнять заднюю часть снегохода, чтобы

гусеница не касалась опорной поверхности.

Не ослаблять натяжение гусеничной ленты
Смазать переднюю и заднюю подвески

!

 ОСТОРОЖНО  Подъем  снегохода

осуществляйте с помощью специаль-

ных приспособлений или пригласите

помощника. Если подъем снегохода

осуществляется без применения спе-

циальных технических средств, прак-

тикуйте правильную технику подъ-

ёма,  используйте  преимуществен-

но силу ног. Не поднимайте заднюю

часть снегохода, если у Вас для этого

недостаточно сил.

ВНИМАНИЕ

Снегоход  должен  хра-

ниться в сухом прохладном месте, на-

крытый непрозрачным чехлом. Это

позволит защитить пластмассовые де-

тали и лакокрасочное покрытие от гря-

зи и воздействия солнечных лучей.

Смазка двигателя

Процедура смазки двигателя 550F

ВНИМАНИЕ

Прежде чем приступить

к выполнению процедуры смазки дви-

гателя, необходимо добавить стабили-

затор топлива, чтобы защитить карбю-

ратор от образования лаковых отло-

жений.
Необходимо выполнить смазку внутрен-

них частей двигателя, чтобы во время

хранения защитить их от образования

коррозии.
Последовательность действий:
1.  Установите снегоход в хорошо венти-

лируемом месте и запустите двигатель.

2.  Запустите двигатель и оставьте его

работать на оборотах холостого хода.

Дождитесь, пока двигатель прогреет-

ся до рабочей температуры.

3.  Остановите двигатель.
4.  Снимите первичный глушитель впуска

воздуха в соответствии с приведённым

ниже описанием:

4.1  Снимите левую боковую панель.

См.  «ОРГАНЫ  УПРАВЛЕНИЯ,

ПРИБОРЫ, ОБОРУДОВАНИЕ».

4.2  Снимите защитный кожух ремня

вариатора См. «ОРГАНЫ УПРАВЛЕ-

НИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ».

4.3  Поднимите фиксатор на задней

части соединительной трубы.

4.4  Поверните трубчатый адаптер про-

тив часовой стрелки и слегка стя-

ните его с первичного глушителя

впуска воздуха.

97

ХРАНЕНИЕ

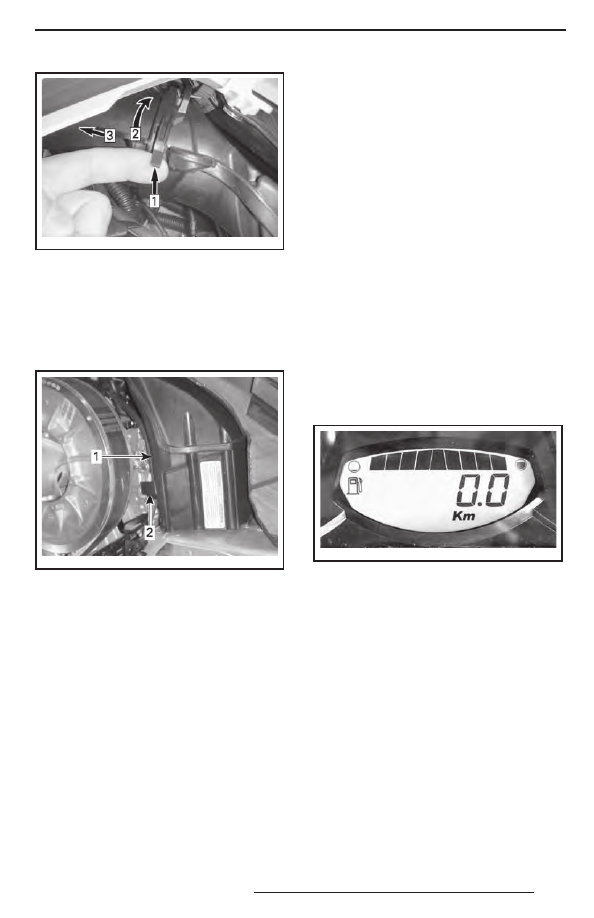

mmr200 8-010-004_a

ТИПОВОЙ ВАРИАНТ
Шаг 1: Поднимите фиксатор
Шаг 2: Поверните адаптер
Шаг 3: Вытянуть

4.5  Нажмите фиксатор крепления пер-

вичного глушителя впуска воздуха

и снимите глушитель с пластины

адаптера.

mmr200 8-010-003_a

1. Первичный глушитель впуска воздуха
2. Фиксатор первичного глушителя впуска воздуха

5.  Вновь запустите двигатель и оставь-

те его работать на оборотах холосто-

го хода.

6.  Распыляйте консервационное масло

в каждый карбюратор/корпус дроссель-

ной заслонки, пока двигатель не за-

глохнет, или пока в него не будет по-

дано достаточное количество масла

(приблизительно половина банки).

7.  Убедившись, что двигатель останов-

лен, выверните свечи зажигания и рас-

пылите смазку XPS STORAGE OIL (P/N

619 590 094) в каждый цилиндр.

8.  Медленно поверните коленчатый вал

двигателя на 2–3 оборота, чтобы равно-

мерно распределить масло в цилиндрах.

9.  Установите свечи зажигания и пер-

вичный  глушитель  впуска  воздуха

на место.

Подготовка двигателя к хранению

(E-TEC)

Как и другие двигатели, двигатель E-TEC

нуждается в защите внутренних частей,

для чего требуется его смазка перед

постановкой на хранение. Система E-TEC

имеет функцию смазки двигателя, кото-

рой может воспользоваться водитель.
Для выполнения процедуры проделайте

следующее:
1.  Поместите снегоход в хорошо прове-

триваемое место.

2.  Запустите двигатель и оставьте его

работать на оборотах холостого хода.

Дождитесь, пока двигатель прогреет-

ся до рабочей температуры.

3.  Нажимайте кнопку SET (S) для выбора

режима одометра.

mmr2009-004-002

ПРИМЕЧАНИЕ: Режим подготовки двига-

теля к хранению не включается при выбо-

ре других режимов (trip A, trip B и hr trip).
4.  Несколько  раз  быстро  нажимайте

на переключатель света фары HI/LOW,

и одновременно нажмите и удержи-

вайте кнопку SET (S), до появления

на дисплее надписи «PUSH S».

ПРИМЕЧАНИЕ: При выполнении этой

операции крайне важно несколько раз на-

жать переключатель света фар HI/LOW

перед нажатием и удерживанием кноп-

ки SET.
