6.  Затяните крепёжные болты указанным

моментом.

МОМЕНТ ЗАТЯЖКИ

(48 ± 6) Н•м

7.  Проверьте центровку гусеницы, как

описано ниже.

Центровка гусеничной ленты

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед проверкой положения гусени-

цы убедитесь в отсутствии в ней по-

сторонних предметов, которые мо-

гут вылететь при включении двига-

теля. Следите, чтобы руки, ноги, ин-

струмент или одежда не оказались

захвачены вращающимися деталя-

ми. Поднимите и поставьте снегоход

на  опору  с  широким  основанием

и отражательным щитком. Убедитесь

в отсутствии людей поблизости и по-

зади снегохода. Не проворачивайте

гусеницу на высокой скорости.

Из быстро вращающейся гусеницы

под действием центробежной силы

могут  неожиданно  вылететь  сло-

манные шипы, звенья гусеницы или

какие-то посторонние предметы, ко-

торые способны нанести травмы но-

гам и другим частям тела.

Пустите двигатель и слегка нажмите на ры-

чаг дроссельной заслонки, чтобы гусенич-

ная лента начала медленно вращаться.

Длительность работы гусеницы в таком

режиме не должна превышать 5-ти секунд.
Проверьте симметричность положения

гусеничной ленты относительно накла-

док полозьев: расстояние между поло-

зьями и направляющими гребнями гусе-

ничной ленты должно быть одинаковым

с обеих сторон.

A01F05 A

1
2

3

1. Направляющие гребни
2. Накладки полозьев
3. Одинаковое расстояние с обеих сторон

Для регулировки центровки гусеницы вы-

полните следующее:

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед началом операций по регули-

ровке и техническому обслуживанию

снегохода снимите колпачок шнура

безопасности (если не требуется иное)

с контактного устройства выключате-

ля двигателя. Для выполнения регули-

ровки выберите безопасное место вда-

ли от снегоходных трасс.

1.  Снимите колпачок шнура безопасности

с контактного устройства.

2.  Ослабьте стопорные винты заднего

направляющего катка.

3.  Подтяните  регулировочный  болт

на той стороне движителя, где рас-

стояние между направляющими греб-

нями и опорным полозом наибольшее.

1. Направляющие гребни
2. Накладки полозьев
3. Подтяните регулировочный болт на этой стороне

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

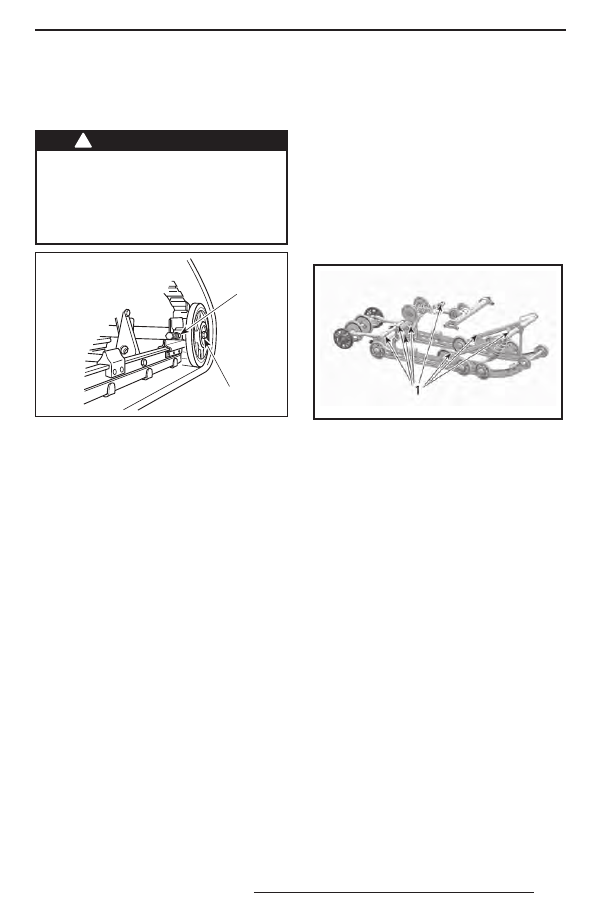

91

4.  Затяните контргайки.
5.  Затяните болты крепления направляю-

щих катков моментом (48 ± 6) Н•м.

!



ПРЕДОСТЕРЕЖЕНИЕ

Убедитесь, что крепёжные болты

направляющих катков надёжно за-

тянуты, чтобы избежать самопроиз-

вольного демонтажа направляющего

катка и последующего заклинивания

гусеницы.

1

2

A05F0E B

ТИПОВОЙ ВАРИАНТ
1. Контргайка
2. Болт крепления направляющего катка

6.  Пустите двигатель и на малой скорости

движения гусеничной ленты проверьте

симметричность её положения относи-

тельно опорных полозьев.

7.  Опустите снегоход на опорную поверх-

ность.

8.  Установите на место колпачки задних

катков (если имеются).

Подвеска

Состояние задней подвески

Осмотрите все компоненты подвески,

включая накладки опорных полозьев,

пружины, катки и другие детали.
ПРИМЕЧАНИЕ: При движении машины

по снежному покрову снег играет роль

смазки и охладителя поверхности сколь-

жения.  Продолжительное  движение

снегохода по обледеневшей поверхности

или по зернистому снегу приводит к пе-

регреву и преждевременному износу на-

кладок опорных полозьев гусеницы.
Состояние ленточного ограничителя
Проверьте  ленточный  ограничитель

на наличие трещин и признаков износа.

Проверьте затяжку резьбовых крепёж-

ных деталей. Проверьте состояние от-

верстий в ленточном ограничителе. При

необходимости заменить. Затяните гайку

крутящим моментом (9 ± 1) Н•м.
Смазка компонентов задней подвески
Смажьте заднюю подвеску в местах рас-

положения пресс-маслёнок синтетиче-

ской смазкой SUSPENSION GREASE (P/N

293 550 033). Периодичность обслужи-

вания указана в разделе «РЕГЛАМЕНТ

ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ».

fmo2012-003-015_b

1. Пресс-маслёнки

Проверка состояния рулевого

управления и передней подвески

Визуально проверьте затяжку крепёжных

элементов рулевого управления и перед-

ней подвески (рулевых тяг, наконечников

рулевых тяг, болтов крепления лыж и их

опор и т. п.). При необходимости обра-

титесь к авторизованному дилеру Lynx.
Смазка передней подвески
Используя  синтетическую  смазку

(P/N 293 550 033), смажьте переднюю

подвеску через пресс-маслёнки.
В общем случае для смазки достаточно

4–5 нажатий на нагнетатель смазки.
ПРИМЕЧАНИЕ: Если ввести слишком

большое количество смазки, она будет вы-

ходить и попадать на компоненты перед-

ней подвески и рулевого управления. Уда-

лите избыточное количество смазки во из-

бежание её попадания на другие части.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

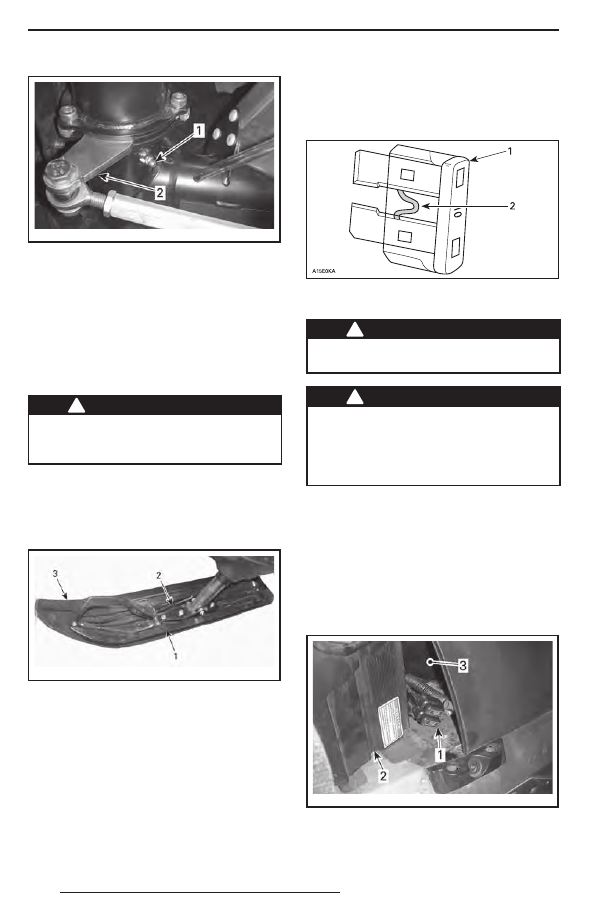

92

mmo2 010 -007-014_a

ЛЕВАЯ СТОРОНА
1. Пресс-маслёнка
2. Рулевой рычаг

Лыжи

Состояние лыж и коньков

Проверьте состояние лыж и твёрдосплав-

ных коньков. При обнаружении призна-

ков износа обратитесь к дилеру Lynx.

!



ПРЕДОСТЕРЕЖЕНИЕ

Сильно  изношенные  лыжи  и/или

коньки  ухудшают  управляемость

снегохода.

Лыжи Blade

Стандартным положением для кронштей-

на лыжи является такое, при котором он

установлен на центральные отверстия.

fbl2013-002-018_ a

ТИПОВОЙ ВАРИАНТ
1. Лыжа
2. Кронштейн лыжи
3. Расширитель лыжи (модель Army)

На моделях 69 Army с внутренней сторо-

ны устанавливается расширитель лыжи.

Предохранители

Проверка предохранителей

Система электрооборудования защище-

на предохранителями.

Проверьте и, при необходимости, заме-

ните предохранитель.
Извлеките предохранитель из держате-

ля. Проверьте, не оплавлена ли его нить.

1. Предохранитель
2. Проверьте, не оплавилась ли нить

!



ПРЕДОСТЕРЕЖЕНИЕ

Запрещается использовать предохра-

нитель с более высоким номиналом.

!



ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохрани-

теля, прежде чем запускать двига-

тель, найдите и устраните причину

неисправности. Обратитесь к авто-

ризованному дилеру Lynx.

Расположение предохранителей

550F
Предохранитель системы заряда акку-

муляторной батареи (20 А) и предохра-

нитель GPS-приёмника и цепи заряда

(10 А) располагаются на левой стороне

снегохода между топливным баком и глу-

шителем шума впуска.

fmo2014-005-009_a

1.  Предохранитель цепи заряда аккумулятор-

ной батареи (20 A) и предохранитель GPS-
приёмника и цепи заряда (10 А)

2. Первичный глушитель впуска воздуха
3. Топливный бак

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

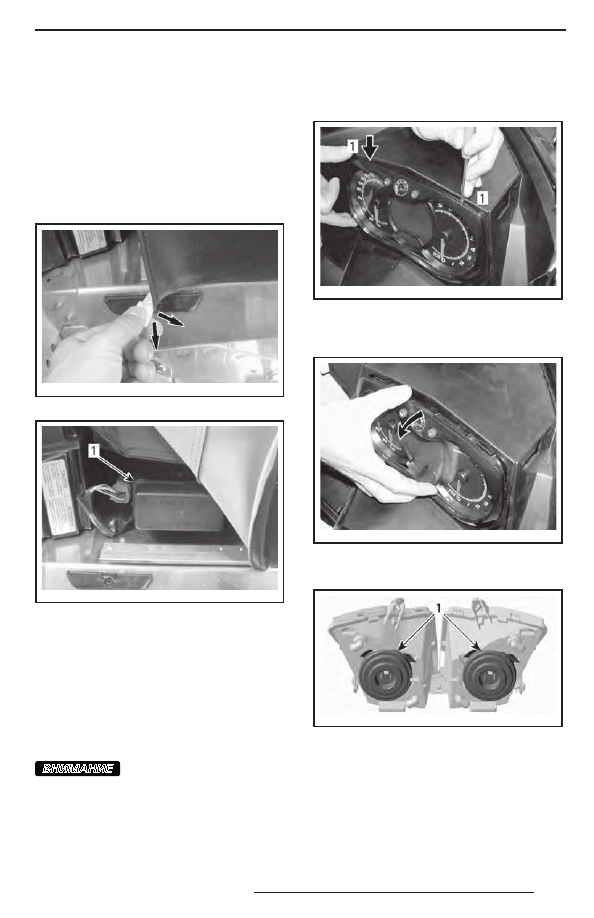

93

Другие модели
Блок предохранителей располагается под

обивкой левой передней части сиденья.
Для идентификации предохранителей

см. табличку на крышке блока и раздел

«ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ».
Для доступа к блоку предохранителей

снимите  часть  обивки,  как  показано

на рисунке.

mmo2 009 -004-036_b

ПОТЯНИТЕ, ЧТОБЫ СНЯТЬ

mmo2 009 -004-037_a

1. Блок предохранителей

Установите обивку на место, зацепив

за алюминиевый выступ.

Световые приборы

После замены перегоревшей лампы про-

верьте работоспособность соответствую-

щего осветительного прибора.

Замена лампы головной оптики

ВНИМАНИЕ

Во избежание сокраще-

ния срока службы галогенных ламп

не касайтесь пальцами стеклянной

колбы лампы. Если Вы дотронулись

до стеклянной колбы, очистите её изо-

пропиловым  спиртом,  который

не оставляет плёнку на стекле.

1.  С помощью маленькой отвёртки осво-

бодите защёлки информационного

центра.

mmo2 007 -009-061_a

1. Защёлки

2.  Осторожно потяните многофункциональ-

ный центр и отведите его в сторону.

mmo2 007 -009-062_a

3.  Отсоедините разъем перегоревшей

лампы. Снимите резиновый чехол.

mmo2 007 -009-022_a

1. Резиновый чехол

4.  Одновременно сожмите и потяните

оба конца фиксатора, чтобы извлечь

лампу.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
