Снегоход Lynx 59 Yeti 600 ACE. Инструкция - часть 12





49

13) Регулировка положе-

ния руля (модели Grand

Tourer)

МОДЕЛИ GRAND TOURER
На модели Grand Tourer существует возмож-
ность быстрой регулировки положения руля.
Вы можете выбрать одно из 4 положений.

Handleba r

14) Захват на руле (модели

Commander)

МОДЕЛИ COMMANDER
Захват на руле служит для того, чтобы води-
тель мог держаться за него во время движе-
ния вдоль склона.

Mo untain s trap

1. Захват на руле



ПРЕДОСТЕРЕЖЕНИЕ

Запрещается использовать спе-

циа льный  за хват  на  руле  д ля

буксировки, подъёма снегохода

и других целей, кроме временно-

го пользования во время прео-

доления склона. При этом одна

рука  всегда  должна  держаться

за руль.

15) Выключатель со шнуром

безопасности

Общие сведения

Система с вытяжным шнуром безопасности
(ключ DESS) останавливает двигатель, если
водитель случайно падает со снегохода.



ПРЕДОСТЕРЕЖЕНИЕ

Чтобы  пре дотвратить  случай-

ный пуск двигателя, угон или не-

санкционированное использова-

ние снегохода детьми или посто-

ронними лицами, не оставляйте

шнур безопасности на снегоходе.

Использование

Перед пуском двигателя прикрепите шнур
безопасности к петле на одежде, а колпа-
чок (ключ DESS) наденьте на выключатель.

mmo2 008 -003 -012_a

ТИПОВОЙ ВАРИАНТ
1. Наденьте колпачок на выключатель
2. Прикрепите конец шнура к петле на одежде

Для экстренной остановки двигателя сдёр-
ните колпачок шнура безопасности с выклю-
чателя.

DESS (цифровая кодируемая проти-

воугонная система)/выключатель

двигателя

Система DESS со  шнуром  безопасно-
сти предназначена для защиты снегохода
от угона и является аналогом ключа зажига-
ния. При отсоединении колпачка шнура, на-
пример, в случае падения водителя со сне-
гохода, двигатель останавливается.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Lynx XU 2011.indd   49

Lynx XU 2011.indd   49

08.10.2010   18:23:47

08.10.2010   18:23:47

50

Ключ DESS, входящий в комплект поставки
снегохода, содержит электронный чип с уни-
кальным цифровым кодом, постоянно хра-
нящимся в его памяти. Дилер LYNX зано-
сит этот код в память электронного блока
управления двигателем ECM снегохода. По-
сле считывания и распознавания кода систе-
ма позволяет двигателю снегохода разви-
вать частоту вращения свыше 3000 об/мин.
При попытке воспользоваться другим клю-
чом DESS двигатель заведётся, но не смо-
жет развить частоту вращения, достаточ-
ную для включения вариатора и движения
снегохода.
Следите за тем, чтобы в колпачке шнура без-
опасности не было грязи и снега.

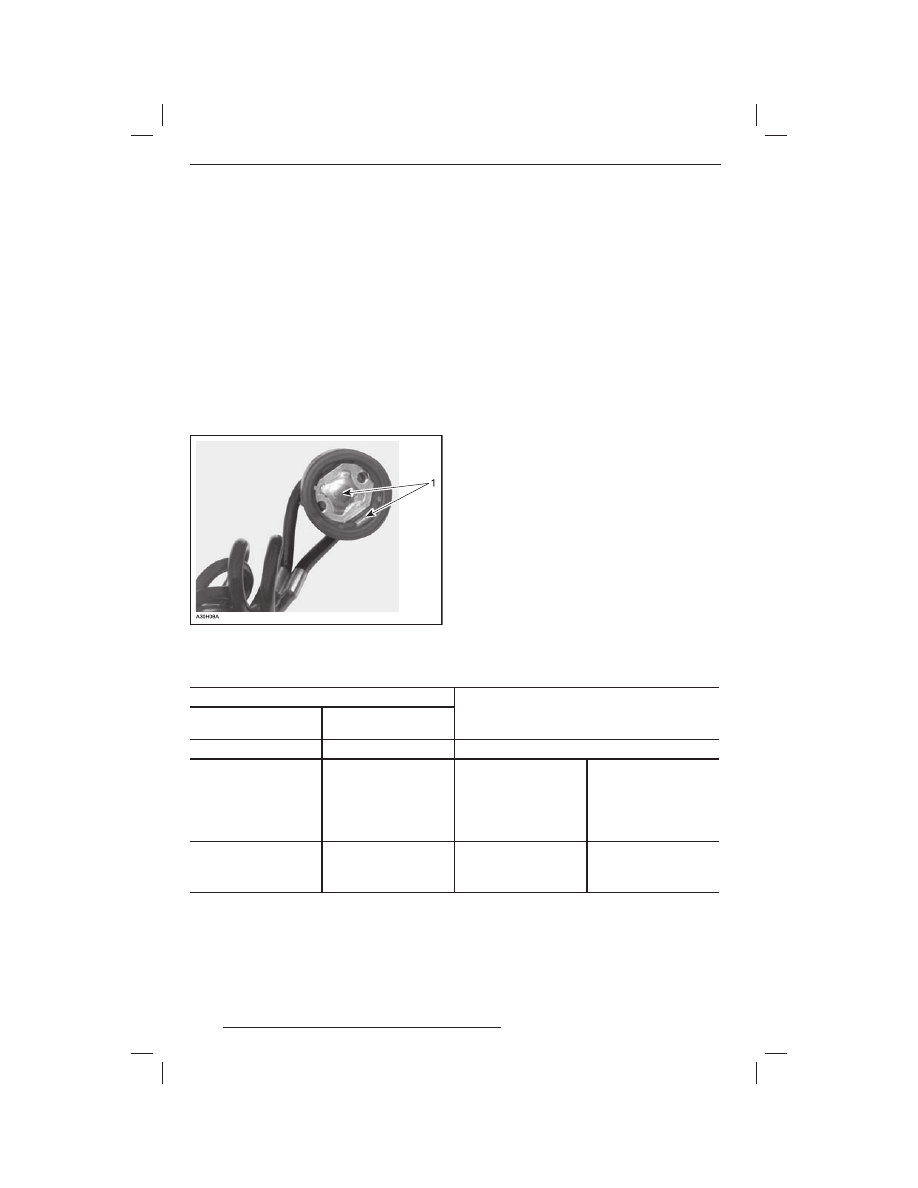

КЛЮЧ СИСТЕМЫ DESS
1. Очистите от грязи и снега

Дополнительные ключи системы

DESS

Дилер LYNX может  запрограммировать
в блок ЕСМ информацию о 8-ми различных
ключах DESS.
Мы рекомендуем приобрести дополнитель-
ные ключи у дилера LYNX. Если Вы владе-
ете несколькими снегоходами LYNX, осна-
щёнными системой DESS, дилер может за-
программировать ключи таким образом,
что каждый из снегоходов сможет работать
с ключом другого снегохода.

Коды сигнальной лампы системы

DESS

ПРИМЕЧАНИЕ: Если, несмотря на принятые
меры, предупредительные сигналы не пре-
кращаются, обратитесь к дилеру LYNX.

ПРЕДУПРЕДИТЕЛЬНЫЕ СИГНАЛЫ

ОПИСАНИЕ

ЗВУКОВОЙ СИГНАЛ

СООБЩЕНИЕ

НА ДИСПЛЕЕ

2 коротких

WELCOME...

Приветственное сообщение, правильный ключ

Периодические корот-

кие звуковые сигналы

с длинной паузой

CHECK KEY

Невозможно опознать
ключ (плохой контакт)

Убедитесь,  что  ключ

не загрязнён и правиль-

но  установлен.  Вновь

установите  ключ  и  за-

пустите  двигатель.  Дви-

жение  снегохода  невоз-

можно.

Периодические корот-

кие звуковые сигналы

с короткой паузой

BAD KEY

Неправильный или не-
запрограммированный

ключ

Используйте  правиль-

ный

(запрограммиро-

ванный) ключ. Движение

снегохода невозможно.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Lynx XU 2011.indd   50

Lynx XU 2011.indd   50

08.10.2010   18:23:47

08.10.2010   18:23:47

51

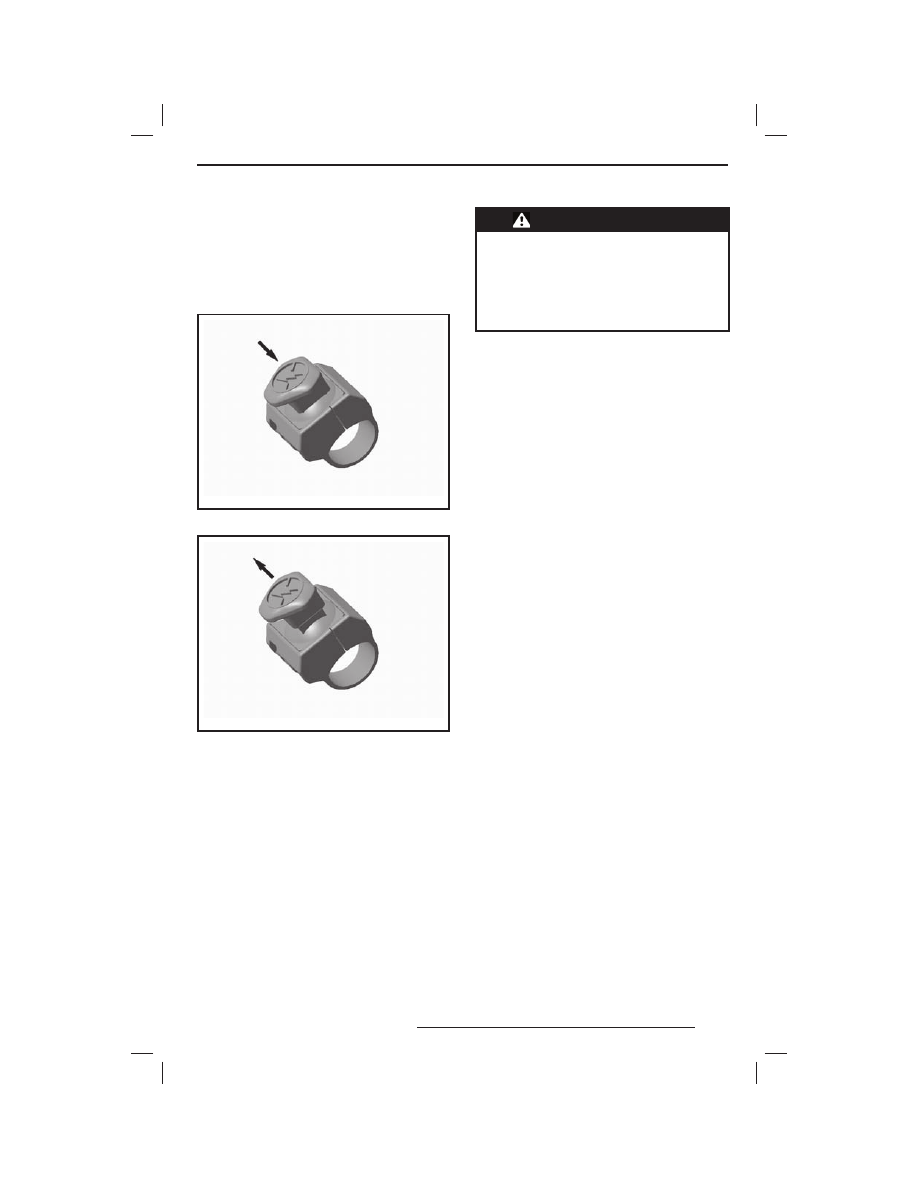

16) Выключатель двигателя

Выключатель имеет нажимно-отжимную кон-
струкцию. Для аварийной остановки двигате-
ля нажмите на кнопку выключателя (положе-
ние OFF) и одновременно нажмите рычаг тор-
моза. Для пуска двигателя кнопку следует пе-
ревести в верхнее положение (ON).

mmo2 007 -009 -038_a

ПОЛОЖЕНИЕ OFF (выкл.)

mmo2 007 -009 -038_b

ПОЛОЖЕНИЕ ON (вкл.)

Все водители должны тщательно ознако-
миться с работой этого устройства путём
многократного использования при первой
поездке и в дальнейшем для любой останов-
ки двигателя. Процедура остановки двигате-
ля должна быть освоена водителем на уров-
не рефлекса, чтобы быть готовым восполь-
зоваться ей в экстренной ситуации.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ



ПРЕДОСТЕРЕЖЕНИЕ

Ес ли  пово дом  д ля  аварийной

остановки двигателя послужила

какая-то неисправность, то пе-

ред запуском двигателя необхо-

димо найти и устранить её при-

чину.  Обратитесь  за  помощью

к дилеру LYNX.

17) Рукоятка ручного стартера

Рукоятка ручного стартера находится с пра-
вой стороны снегохода за боковой панелью.
Для включения стартера медленно потяните
рукоятку до появления ощутимого сопротив-
ления, затем энергично дёрните. Медлен-
но верните рукоятку в исходное положение.

18) Рычаг переключения пе-

редач

Используется для переключения передач.
Модель оснащена коробкой передач с дву-
мя передачами переднего хода, передачей
заднего хода и нейтралью.
См. главу «РАБОТА КОРОБКИ ПЕРЕДАЧ» в
разделе «УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ»
настоящего Руководства.
ПРИМЕЧАНИЕ: Для перевода рычага из ней-
трали в положение, соответствующее вклю-
чению передачи заднего хода, необходимо
нажать на рукоятку.

Переключение передач

Эти модели оснащены 4-позиционным ры-
чагом переключения передач. Две переда-
чи переднего хода, задняя передача и ней-
траль между 1-й передачей и передачей за-
днего хода.
ПРИМЕЧАНИЕ:  Переключение  передач
в движении возможно только между 1-й и 2-й
передачами, при этом двигатель должен ра-
ботать в режиме холостого хода, а скорость
движения не должна превышать 20 км/ч.

19) Крышка топливного бака

Для заправки снегохода топливом отверни-
те крышку. После заправки заверните крыш-
ку и затяните её.

Lynx XU 2011.indd   51

Lynx XU 2011.indd   51

08.10.2010   18:23:47

08.10.2010   18:23:47

52



ПРЕДОСТЕРЕЖЕНИЕ

Во  в р ем я  з а пра в к и  топливом

двигатель должен быть выклю-

ч ен.  При  опре деленных  ус ло -

виях бензин является горючим

и  в зрывоопасным  продук том.

Производите заправку на откры-

том воздухе или в хорошо про-

ветриваемом помещении. Не ку-

рите  вблизи  топливного  бака,

не  подносите  к  нему  открытое

пламя или искрящие предметы.

Медленно отворачивайте крышку

топливного бака. Если при этом

слышен свист, свидетельствую-

щий о наличии избыточного дав-

ления или разряжения в баке, по-

кажите снегоход дилеру — воз-

можно, потребуется ремонт. Экс-

плуатация снегохода на это вре-

мя запрещена. Не переполняйте

топливный бак; не заправляйте

бак доверху, если собираетесь

оставить снегоход в теплом по-

мещении. При нагреве топливо

может  начать  вытекать  из- под

крышки  за ливной  горловины.

Вытирайте все подтеки топлива

с корпуса снегохода. Регулярно

проверяйте состояние топлив-

ной системы.

ПРИМЕЧАНИЕ:  Пока  крышка  топливно-
го бака не закрыта и не затянута как сле-
дует, не садитесь на сиденье и не опирай-
тесь на него.

20) Капот и боковые панели

Капот



ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигате-

ля снегохода со снятым капотом.

Снятие капота
1.  Снимите верхние боковые панели как

указано ниже.

2.  Расстегните резиновые замки с обеих

сторон.

mmo2009-004-038_a

1. Резиновый замок

3.  Сдвиньте капот вперёд, чтобы высвобо-

дить выступы капота из пазов.

Установка капота
1.  Совместите выступы на передней и цен-

тральной частях капота с соответствую-
щими пазами.

mmo2 009 -004 -039_a

1. Выступы
2. Пазы

2.  Задвиньте капот до упора.
3.  Застегните резиновые замки.

Верхние боковые панели



ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя

снегохода с открытыми или сня-

тыми боковыми панелями.

Снятие верхней боковой панели
1.  Расстегните резиновый замок.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Lynx XU 2011.indd   52

Lynx XU 2011.indd   52

08.10.2010   18:23:47

08.10.2010   18:23:47
