Снегоход Lynx 59 Yeti 600 ACE. Инструкция - часть 11





45

Как читать коды неисправностей

ТОЛЬКО НА МНОГОФУНКЦИОНАЛЬНОМ
АНАЛОГО-ЦИФРОВОМ ИНФОРМАЦИОН-
НОМ ЦЕНТРЕ
Нажмите и держите кнопку MODE (M) и одно-
временно несколько раз нажмите на переклю-
чатель ближнего/дальнего света (HI/LOW).
Если в память записано два или более кода
неисправностей, для их просмотра исполь-
зуйте кнопки MODE (M) или SET (S).
Для выхода из режима чтения кодов не-
исправностей нажмите и держите кнопку
MODE (M).
Для расшифровки кодов неисправностей
обратитесь к официальному дилеру LYNX.

6) Кнопка выбора режимов

индикации MODE (М)

ТОЛЬКО НА МНОГОФУНКЦИОНАЛЬНОМ
АНАЛОГО-ЦИФРОВОМ ИНФОРМАЦИОН-
НОМ ЦЕНТРЕ
Кнопка предназначена для выбора режима
индикации дисплея.
ПРИМЕЧАНИЕ: Можно также пользоваться
кнопкой MODE (M) на многофункциональном
переключателе, которая имеет аналогичное
назначение.

7) Кнопка настройки дис-

плея SET (S)

Кнопка предназначена для настройки пара-
метров, отображаемых на многофункцио-
нальном дисплее, и обнуления показаний.
ПРИМЕЧАНИЕ: Можно также пользоваться
кнопкой SET (S) на многофункциональном
переключателе, которая имеет аналогичное
назначение.

8) Рычаг дроссельной за-

слонки

Рычаг приводится в действие большим паль-
цем. Нажатие на рычаг дроссельной заслон-
ки приводит к увеличению оборотов двига-
теля и включению вариатора трансмиссии.
При полном отпускании рычага дроссельной
заслонки двигатель автоматически перехо-
дит в режим холостого хода.



ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя проверь-

те работу рычага дроссельной за-

слонки. Рычаг, отпущенный после

нажатия, должен самостоятельно

возвращаться в исходное положе-

ние. Эксплуатация снегохода с не-

исправным механизмом привода

дросселя категорически запрещена.

9) Рычаг тормоза

Нажатие на рычаг включает тормозной ме-
ханизм. При отпускании рычаг автоматиче-
ски возвращается в исходное положение.
Эффективность торможения зависит от при-
ложенного к рычагу усилия, а также от харак-
тера местности и снежного покрова.

10) Рычаг стояночного тор-

моза

Стояночный тормоз должен обязательно
включаться во время стоянки снегохода.



ПРЕДОСТЕРЕЖЕНИЕ

Перед началом движения убеди-

тесь, что стояночный тормоз от-

ключён. При движении снегохода

и длительном нажатии на рычаг

тормоза возможно повреждение

тормозной системы, потеря тор-

мозного эффекта и/или возгора-

ние снегохода.

Включение стояночного тормоза

Нажмите на рычаг тормоза и, удерживая его,
пальцем отведите блокировочный рычажок.
Когда тормозной рычаг блокирован в проме-
жуточном положении (примерно на полови-
не полного хода), стояночный тормоз пол-
ностью включён.

  ОСТОРОЖНО Эффективность

с т о я н о ч н о г о  т о р м о з а  з а в и с и т

от  износа  тормозных  нак ладок.

Убедитесь, что включённый сто-

яночный тормоз надёжно удержи-

вает снегоход от движения.

ПРИМЕЧАНИЕ: Блокировочный рычажок мо-
жет быть зафиксирован в двух положениях.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Lynx XU 2011.indd   45

Lynx XU 2011.indd   45

08.10.2010   18:23:46

08.10.2010   18:23:46

46

mmo2 007 -009 -037_a

ТИПОВОЙ ВАРИАНТ — ВКЛЮЧЕНИЕ СТОЯ-
НОЧНОГО ТОРМОЗА
1. Положение 1
2. Положение 2
3. Стояночный тормоз отключён

–  Шаг 1: Нажмите и удерживайте рычаг

тормоза

–  Шаг 2: Поднимите блокировочный ры-

чажок

Выключение стояночного тормоза

Нажмите на рычаг тормоза. Блокировочный
рычажок автоматически возвращается в ис-
ходное положение. Перед началом движе-
ния не забывайте полностью отключить сто-
яночный тормоз.

mmo2 007 -009 -037_b

ТИПОВОЙ ВАРИАНТ — ВЫКЛЮЧЕНИЕ СТОЯ-
НОЧНОГО ТОРМОЗА
Шаг 1: Нажмите рычаг тормоза

11) Многофункциональный

переключатель

59 YETI 600 ACE

mmo2 007 -003 -003_a

1.  Переключатель света фар
2. Выключатель обогрева рукояток руля
3. Выключатель обогрева рычага дроссельной

заслонки

4. Кнопка START (пуск)

ВСЕ МОДЕЛИ КРОМЕ 59 YETI 600 ACE

mmo2 008 -003 -009_a

ТИПОВОЙ ВАРИАНТ
1.  Кнопка START (пуск)
2. Переключатель света фар
3. Выключатель обогрева рукояток руля
4. Выключатель обогрева рычага дроссельной

заслонки

5. Кнопки Mode/Set

Кнопка Пуск

При нажатии запускается двигатель. См.
описание  процедуры  запуска  в  разделе
«УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ».

Переключатель света фар

Для выбора ДАЛЬНЕГО (HI) или БЛИЖНЕГО
(LOW) света фары нажмите переключатель.
При запуске двигателя приборы освещения
включаются автоматически.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Lynx XU 2011.indd   46

Lynx XU 2011.indd   46

08.10.2010   18:23:47

08.10.2010   18:23:47

47

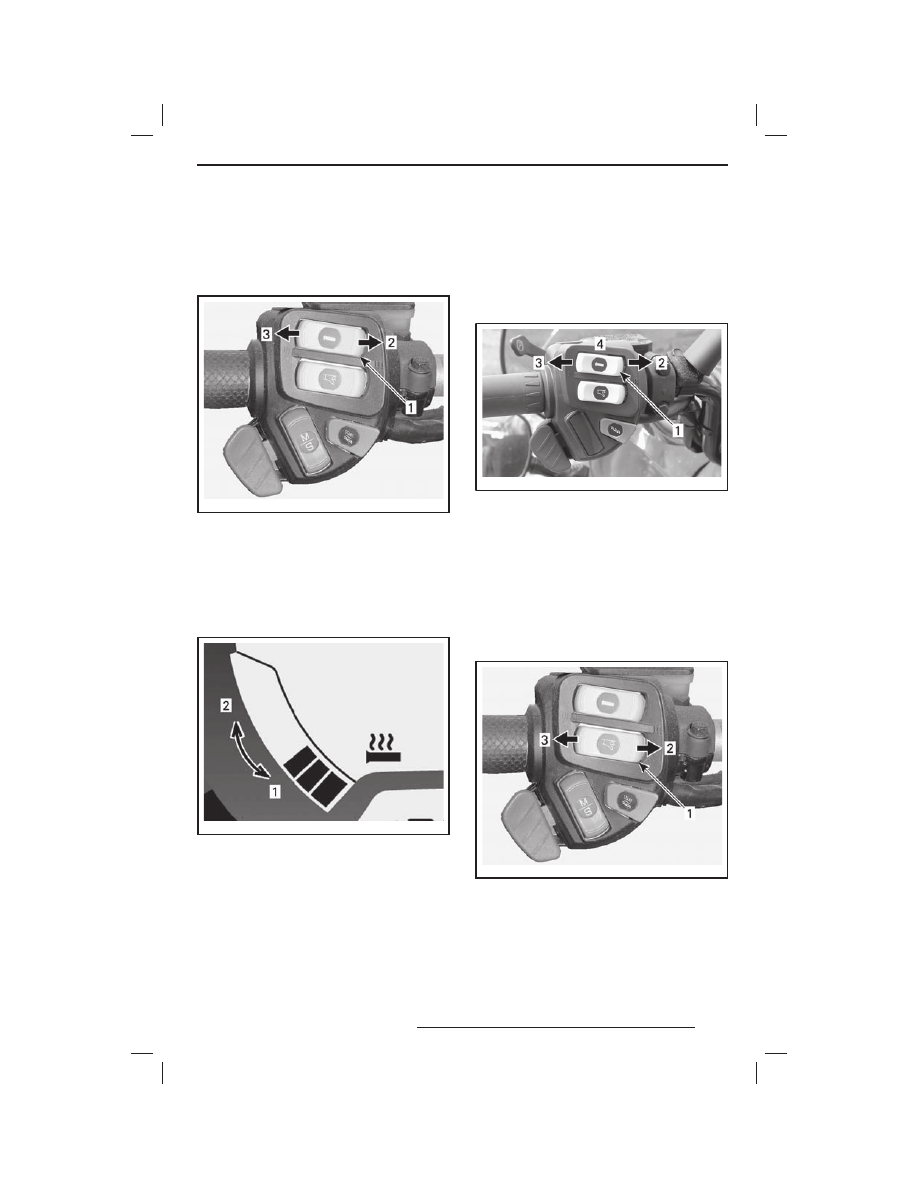

Выключатель обогрева рукояток

руля

Выберите наиболее комфортную для Вас
степень обогрева.
ВСЕ МОДЕЛИ КРОМЕ 59 YETI 600 ACE

mmo2 008 -003 -009_c

1. Выключатель обогрева рукояток руля
2. Теплее
3. Холоднее

На указанных выше моделях индикация сте-
пени обогрева рукояток выводится на мно-
гофункциональный дисплей.
Отсутствие столбцов на индикаторе степе-
ни обогрева означает, что обогрев выключен.

mmo2 007 -009 -043_b

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ — ИН-
ДИКАТОР СТЕПЕНИ ОБОГРЕВА
1. Холоднее
2. Теплее

59 YETI 600 ACE
ПРИМЕЧАНИЕ: Обогрев рукояток функцио-
нирует только, когда частота вращения ко-
ленчатого вала выше 2000 об/мин.
Установите переключатель в положение, при
котором будет достигаться желаемая сте-
пень обогрева рукояток руля.

mmo2 007 -003 -003_b

ТИПОВОЙ ВАРИАНТ
1.  Выключатель обогрева рукояток руля
2. Теплее
3. Холоднее
4. OFF (выкл.)

Выключатель обогрева рычага дрос-

сельной заслонки

Выберите степень обогрева рычага, обеспе-
чивающую комфортную температуру для
большого пальца Вашей руки.
ВСЕ МОДЕЛИ КРОМЕ 59 YETI 600 ACE

mmo2 008 -003 -009_d

1.  Выключатель обогрева рычага дроссельной

заслонки

2. Теплее
3. Холоднее

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Lynx XU 2011.indd   47

Lynx XU 2011.indd   47

08.10.2010   18:23:47

08.10.2010   18:23:47

48

Отсутствие столбцов на индикаторе степе-
ни обогрева рычага дроссельной заслонки
означает, что обогрев выключен.
ПРИМЕЧАНИЕ:  Индикатор  появляется
на дисплее при нажатии на выключатель
обогрева рычага дроссельной заслонки. По-
сле отпускания выключателя дисплей вер-
нётся к показаниям уровня топлива.

mmo2 007 -009 -044_b

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ — ИН-
ДИКАТОР СТЕПЕНИ ОБОГРЕВА
1. Холоднее
2. Теплее

59 YETI 600 ACE
ПРИМЕЧАНИЕ: Обогрев функционирует
только, когда частота вращения коленчато-
го вала выше 2000 об/мин.
Выберите положение переключателя для
достижения желаемой интенсивности обо-
грева рычага дроссельной заслонки.

mmo2 007 -003 -003_c

ТИПОВОЙ ВАРИАНТ
1.  Выключатель обогрева рычага дроссельной

заслонки

2. Теплее
3. Холоднее
4. OFF (выкл.)

Кнопка Mode/Set (режим/установка)

ВСЕ МОДЕЛИ КРОМЕ 59 YETI 600 ACE
Этой кнопкой можно пользоваться вместо
двух кнопок, расположенных на аналоговом/
цифровом информационном центре, для об-
легчения его настройки.
–  При  нажатии  вверх  она  имеет  те  же

функции, что и кнопка MODE (M).

–  При нажатии вниз она имеет те же функ-

ции, что и кнопка SET (S).

mmo2 008 -003 -009_b

МНОГОФУНКЦИОНАЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ
1. Функция MODE (режим)
2. Функция SET (установка)

12) Руль

Руль служит для изменения направления
движения снегохода. При повороте руля вле-
во или вправо лыжи поворачиваются соот-
ветственно влево или вправо, изменяя на-
правление движения снегохода.



ПРЕДОСТЕРЕЖЕНИЕ

Резкий поворот при движении за-

дним ходом может привести к по-

тере контроля над снегоходом.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Lynx XU 2011.indd   48

Lynx XU 2011.indd   48

08.10.2010   18:23:47

08.10.2010   18:23:47
