Снегоход Lynx 49 Ranger 600 ACE. Инструкция - часть 20





87

МОДЕЛЬ

600 ACE

МАССА И РАЗМЕРЫ

«Сухая» масса, кг

Rave

222

Xtrim

234

Adventure LX

241

49 Ranger

252

Общая длина, мм

Rave

2870

Xtrim

3210

Adventure LX

2950

49 Ranger

3240

Общая ширина, мм

Rave

1225

Xtrim

1120 (1162)

Adventure LX

1230

49 Ranger

1070 (1112)

Лыжная колея, мм

Rave
Adventure LX

1080

Xtrim

975 (+42)

49 Ranger

895 (+42)

(1)

  После установки нового ремня вариатора необходимо проверить его регулировку по вы-

соте. Обратитесь к дилеру Lynx, чтобы проверить правильность выбора ремня для Вашей
модели снегохода.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

90

УКАЗАНИЯ ПО ПОИСКУ НЕИСПРАВНОСТЕЙ

СТАРТЕР НЕ РАБОТАЕТ

1.  Выключатель двигателя установлен в положение «OFF» (выкл.) или отсоеди-

нён шнур безопасности (ключ DESS).

–  Установите выключатель двигателя в положение «ON» (вкл.) и установите

колпачок шнура безопасности (ключ DESS) на выключатель.

2.  Во время пуска двигателя был нажат рычаг дроссельной заслонки.

–  Не используйте рычаг дроссельной заслонки во время пуска двигателя.

ДВИГАТЕЛЬ НЕ РАЗВИВАЕТ ЧАСТОТУ ВРАЩЕНИЯ, ДОСТАТОЧНУЮ ДЛЯ
ВКЛЮЧЕНИЯ ВАРИАТОРА

1.  Система DESS не может прочитать код колпачка шнура безопасности. Сиг-

нальная лампа DESS мигает (короткие звуковые сигналы, повторяющиеся
с небольшой частотой).

–  Правильно установите колпачок шнура безопасности (ключ DESS) на кон-

тактное устройство.

2.  Система DESS получила код, отличный от того, который запрограммирован

в ней. Сигнальная лампа DESS мигает (быстрые короткие звуковые сигналы).

–  Установить шнур безопасности с кодом, запрограммированным для данного

снегохода.

ДВИГАТЕЛЬ ПЕРЕГРЕВАЕТСЯ

1.  Недостаточно снега или снегоход движется по плотному снежному покрову.

–  Двигайтесь по рыхлому снегу. Если поблизости не удаётся разыскать рыхлый

снег, сверните на обочину, остановите двигатель и дайте ему остыть. Когда
температура двигателя снизиться, незамедлительно доберитесь до рыхлого
снега.

2.  Низкий уровень охлаждающей жидкости.

–  Проверьте уровень охлаждающей жидкости, см. раздел «ТЕХНИЧЕСКОЕ ОБ-

СЛУЖИВАНИЕ».

3. Забиты теплообменники.

– Очистите

теплообменники.

4.  Задняя подвеска настроена слишком высоко (слишком большое расстояние

между задним брызговиком и опорной поверхностью)

ПОТЕРЯ МОЩНОСТИ ДВИГАТЕЛЯ

1.  Требуется техобслуживание ведущего и ведомого шкивов вариатора.

–  Обратитесь к авторизованному дилеру Lynx.

2.  Изношен ремень вариатора.

–  Уменьшение ширины ремня вариатора всего на 3 мм заметно сказывается

на динамических свойствах снегохода.

– Замените

ремень.

3.  Не отрегулирована гусеница.

–  Обратитесь к разделу «ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ» и/или к авторизо-

ванному дилеру Lynx для выполнения правильной регулировки гусеницы.

91

УКАЗАНИЯ ПО ПОИСКУ НЕИСПРАВНОСТЕЙ

ЧАСТОТА ВРАЩЕНИЯ КОЛЕНЧАТОГО ВАЛА ДВИГАТЕЛЯ ОГРАНИЧЕНА
3000 ОБ/МИН

1.  Неисправность выключателя стоп-сигнала или при эксплуатации снегохода

рычаг тормоза продолжительное время находится в нажатом положении.

– Обратитесь к авторизованному дилеру Lynx.

ПРОПУСК ЗАЖИГАНИЯ

1.  Наличие воды в топливе.

–  Опорожнить топливную систему. Заправить бак чистым топливом.

НЕНОРМАЛЬНАЯ РЕАКЦИЯ НА НАЖАТИЕ РЫЧАГА ДРОССЕЛЬНОЙ
ЗАСЛОНКИ. ОТОБРАЖАЕТСЯ СООБЩЕНИЕ: PRESS START TO GO

1.  Система управления двигателем обнаружила неисправность датчика.

–  Нажимайте и удерживайте кнопку запуска двигателя для того, чтобы пере-

мещать снегоход. Обратитесь к авторизованному дилеру Lynx.

Н Е  ФУ Н К Ц И О Н И РУ Е Т  П ОДО Г РЕ В  РУ КОЯ ТО К  РУЛ Я / Р ЫЧ А ГА
ДРОССЕЛЬНОЙ ЗАСЛОНКИ

1.  Слишком низкая частота вращения коленчатого вала двигателя.

–  Для функционирования подогрева частота вращения коленчатого вала дви-

гателя должна превышать 2000 об/мин.

ОСТАНОВКА ДВИГАТЕЛЯ ПРИ РАБОТЕ НА ХОЛОСТОМ ХОДУ

1.  Двигатель останавливается после продолжительной работы на оборотах

холостого хода.

–  Не допускайте продолжительной работы двигателя на оборотах холостого

хода. См. главу «ПРОГРЕВ СНЕГОХОДА» раздела «УКАЗАНИЯ ПО ЭКСПЛУА-
ТАЦИИ».

92

СИСТЕМА МОНИТОРИНГА

Сигнальные лампы,
сообщения и звуковые
сигналы

Сигнальные лампы сообщ ают Вам
об обнаруженных неполадках или о те-
кущем состоянии.

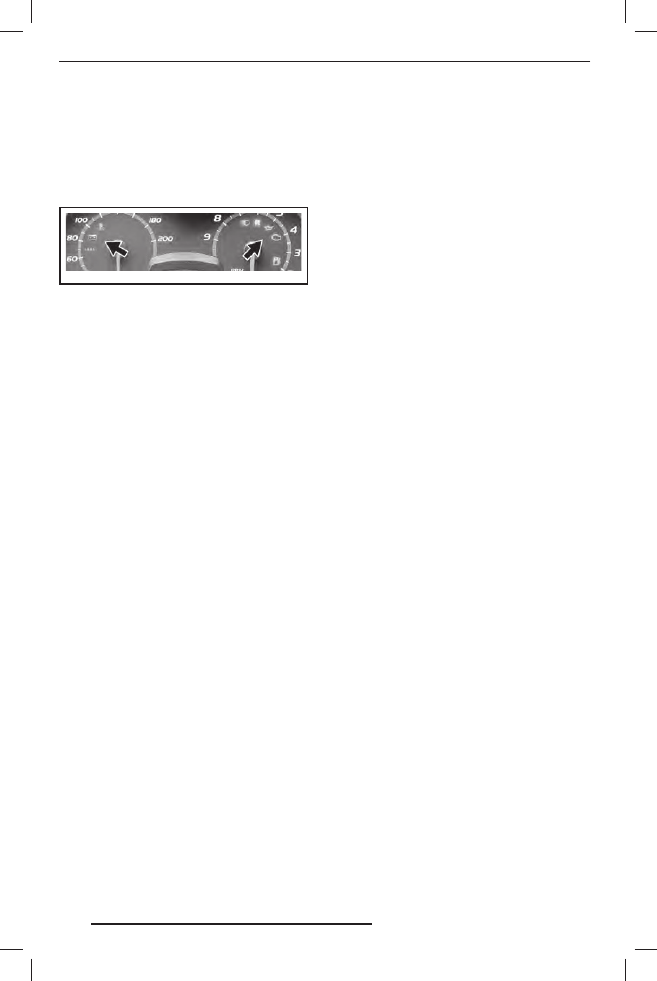

mmo2 008 -003 -024_a

ТИПОВОЙ ВАРИАНТ — СИГНАЛЬНЫЕ ЛАМПЫ

Сигнальная лампа может включаться
как одна, так и в сочетании с другой
лампой.

Звуковые сигналы служат для привле-
чения Вашего внимания.

Более подробная информация дана
в приведённой ниже таблице.
