77

4.  Одновременно сожмите и потяните

оба конца фиксатора, чтобы извлечь
лампу.

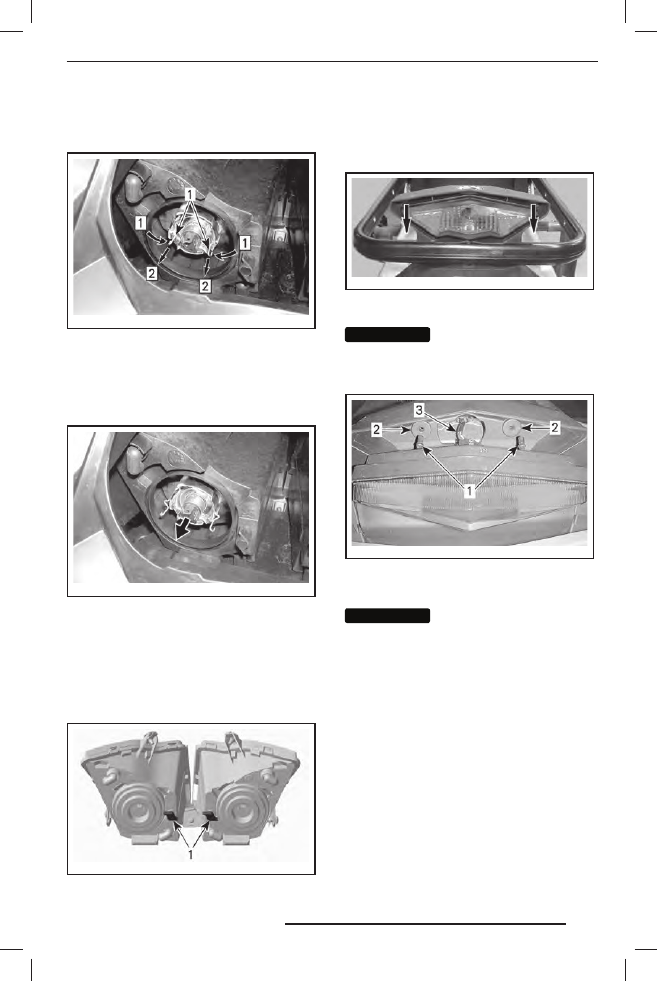

mmo2 007 -009 -063_a

Шаг 1: Сжать с обеих сторон
Шаг 2: Потяните, чтобы освободить
1. Фиксатор

5.  Извлеките и замените лампу. Уста-

новка осуществляется в последова-
тельности, обратной снятию.

mmo2 007 -009 -064_a

ВЫНЬТЕ ЛАМПУ И ЗАМЕНИТЕ ЕЁ

Регулировка головной оптики

Снимите многофункциональный центр,
как описано в разделе «ЗАМЕНА ЛАМ-
ПЫ ГОЛОВНОЙ ОПТИКИ
». Для регу-
лировки направления светового пучка
вращайте рукоятку.

mmo2 007 -009 -023_a

ТИПОВОЙ ВАРИАНТ
1. Рукоятки

Замена лампы заднего фонаря

1.  Аккуратно, одновременно потянув

с обеих сторон за края, снимите кор-
пус заднего фонаря.

fmo2012-039-012_c

ТИПОВОЙ ВАРИАНТ — АККУРАТНО ПОТЯНИТЕ
ЗА УГЛЫ

ВНИМАНИЕ

ВНИМАНИЕ

Если при снятии корпус

фонаря слишком сильно отклонить
в сторону, штифты могут сломаться
и корпус фонаря придётся заменить.

mmr200 8-039-0 06_ a

1. Штифты крепления корпуса заднего фонаря
2. Резиновые втулки
3. Жгут проводов заднего фонаря

ВНИМАНИЕ

ВНИМАНИЕ

Во избежание поврежде-

ния жгута проводов не вытаскивайте
корпус фонаря слишком сильно.

2.  Повернув патрон лампы против часо-

вой стрелки, снимите его с корпуса
фонаря.

3.  Нажав и повернув лампу против ча-

совой стрелки, извлеките её из па-
трона.

4.  Установите новую лампу, слегка на-

жав на неё и повернув по часовой
стрелке.

ПРИМЕЧАНИЕ: Обратите внимание
на расположение держателей на корпусе
лампы и при установке совместите их с
соответствующим фиксатором патрона.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

78

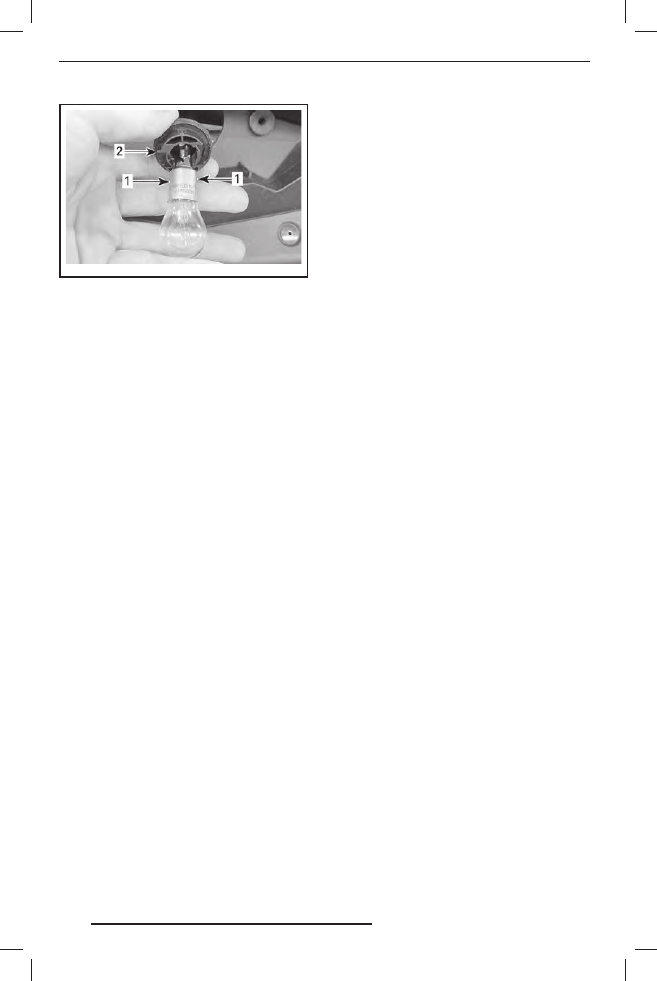

mmr200 8-039-0 08_ a

1. Держатели лампы
2. Фиксатор на патроне

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

79

УХОД ЗА СНЕГОХОДОМ

Заключительные операции
после поездки

Удалите снег и лёд с задней и передней
подвесок, гусеницы, рулевого привода
и лыж.

!



ПРЕДОСТЕРЕЖЕНИЕ

Не вставайте перед снегоходом,
а также не производите никаких
действий с гусеницей или задней
подвеской, не убедившись, что
колпач ок шнура безопас нос ти
снят с выключателя двигателя.

Оставляя снегоход на ночь (или на более
длительное время), накройте его чехлом.
Это защитит снегоход от замерзания
и позволит надолго сохранить его при-
влекательный внешний вид.

Чистка и защитная смазка

Вымойте снегоход водой с примене-
нием мягкого моющего средства. Ис-
пользуйте ветошь из фланелевой или
аналогичной ткани.

ВНИМАНИЕ

ВНИМАНИЕ

М я г к а я  ф л а н е л е в а я

ткань не оставляет царапин на об-
рабатываемых поверхностях. Поль-
зуйтесь фланелью д ля протирки
ветрового стекла и капота.

Для очистки снегохода от масел, грязи
и копоти пользуйтесь чистящим сред-
ством BRP HEAVY DUTY CLEANER (P/N
293 110 001).

ВНИМАНИЕ

ВНИМАНИЕ

Не применяйте Heavy

Duty Cleaner для чистки табличек
и виниловых деталей.

Для удаления устойчивых загрязне-
ний со всех пластиковых и виниловых
поверхнос тей используйте чис тя -
щее средство XPS MULTI-PURPOSE
CLEANER (P/N 219 701 709).

Для удаления царапин с поверхности
ветрового стекла и капота пользуйтесь
комплектом SCRATCH REMOVER KIT
(P/N 861 774 800).

ВНИМАНИЕ

ВНИМАНИЕ

Запрещаетс я приме -

нять сильнодействующие моющие
средства, обезжириватели, краско-
растворители, ацетон, вещества,
содержащие хлор, и другие агрес-
сивные средства для чистки корпу-
са снегохода и пластмассовых де-
талей.

Нанесите защитную восковую пасту
на корпус снегохода и все окрашенные
детали рамы.

ПРИМЕЧАНИЕ: Наносите пасту только
на поверхности с блестящей, глянцевой
отделкой.

82

ИДЕНТИФИКАЦИОННЫЕ НОМЕРА СНЕГОХОДА

Табличка с данными
снегохода

Табличка с данными снегохода находит-
ся на правой стороне туннеля

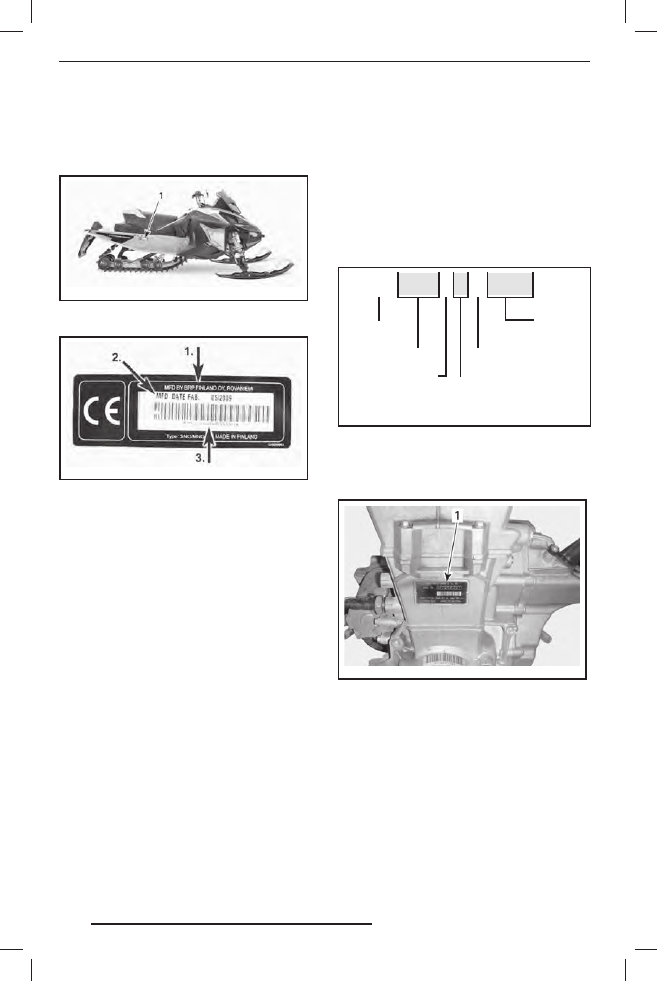

fmo2011-003-008_a

ТИПОВОЙ ВАРИАНТ
1. Табличка с данными снегохода

fmo2011-003-001

ТАБЛИЧКА С ДАННЫМИ СНЕГОХОДА
1. Производитель
2. Дата выпуска
3. Идентификационный номер (VIN)

Идентификационные
номера (серийные номера)

Основные сборочные единицы снегохо-
да (двигатель и шасси) имеют индиви-
дуальные идентификационные номера.
Эти номера могут потребоваться, на-
пример, при обращении с рекламаци-
ей для гарантийного ремонта или при
поиске украденного снегохода. Иден-
тификационные номера необходимы
дилеру для правильного оформления
гарантийной заявки. Гарантийные обя-
зательства компании BRP аннулируют-
ся, если заводские номера двигателя
и шасси удалены или испорчены любым
способом. Мы настоятельно рекомен-
дуем Вам записать все идентифика-
ционные номера Вашего снегохода
и сообщить их в регистрирующую ор-
ганизацию.

Идентификационного номера
снегохода (VIN)

Идентификационный номер снегохо-
да (VIN) указан в табличке (см. выше)
Он также выбит на туннеле, рядом с та-
бличкой.

Номер модели и год выпуска снегохо-
да (модельный год) являются составной
частью идентификационного номера
снегохода (VIN). См. рисунок.

YH2L SCAA 0 A R 000001

Код

производителя

Номер модели

Контрольная

цифра

Серийный

номер

Место производства

Модельный год: А = 2010

                            В = 2011

                            С = 2012

                            и т. д.

Номер двигателя

Расположение номера двигателя указа-
но на приведённом ниже рисунке.

mmo2 011 -003 -003_a

ДВИГАТЕЛЬ 600 ACE
1. Номер двигателя
