Снегоход Lynx 49 Ranger 600 ACE. Инструкция - часть 17

fm r2008 -048-00 7_a

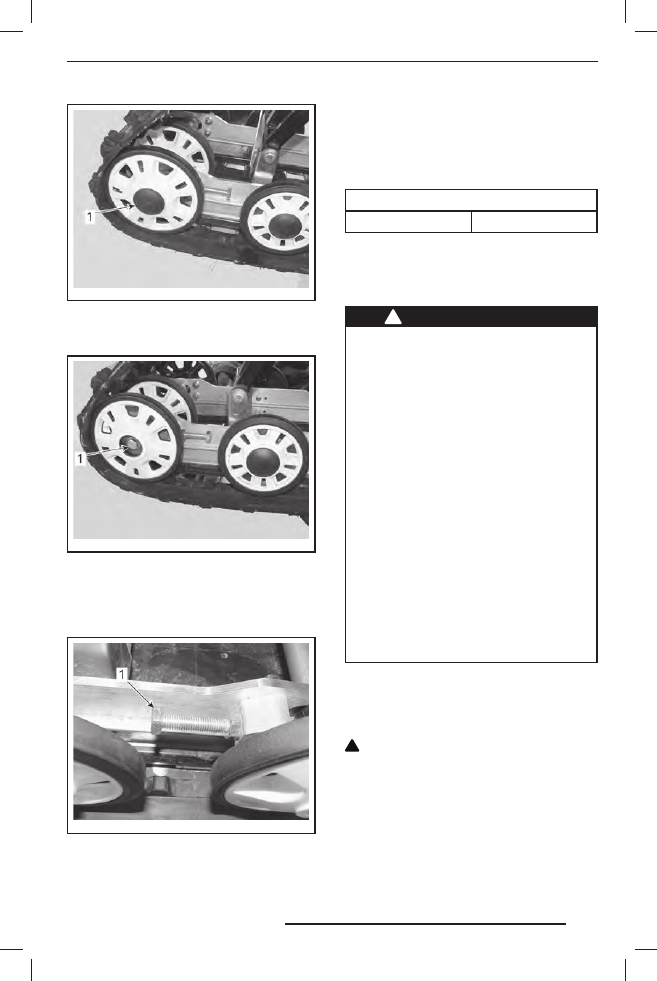

1. Колпачок правого заднего направляющего катка

3. Ослабьте болты крепления задних

направляющих катков.

fm r2008 -048-00 8_a

1. Болт крепления правого заднего направляю-

щего катка

4. Вращением регулировочных болтов

установите требуемое натяжение
гусеницы.

fm r2008 -048-00 9_a

1. Правый регулировочный болт

5. Если Вам не удаётся правильно от-

регулировать натяжение гусеницы,
обратитесь к дилеру Lynx.

6. Затяните крепёжные болты указан-

ным моментом.

МОМЕНТ ЗАТЯЖКИ

Болт крепления

(48 ± 6) Н•м

7. Проверьте центровку гусеницы, как

описано ниже.

Центровка гусеничной ленты

ПРЕДОСТЕРЕЖЕНИЕ

Перед проверкой положения гу-
сеницы убедитесь в отсутствии
в ней посторонних предметов, ко-
торые могут вылететь при вклю-
чении двигателя. Следите, чтобы
руки, ноги, инструмент или одеж-
да не оказались захвачены вра-
щающимися деталями. Подними-
те и поставьте снегоход на опору
с широким основанием и отража-
тельным щитком. Убедитесь в от-
сутствии людей поблизости и по-
зади снегохода. Не проворачивай-
те гусеницу на высокой скорости.
Из быстро вращающейся гусени-
цы под действием центробежной
силы могут неожиданно вылететь
с ломанные шипы, з венья г усе -
ницы или какие-то посторонние
предметы, которые способны на-
нести травмы ногам и другим ча-
стям тела.

1. Поднимите заднюю часть снегохода

и установите на опору с широким
основанием, чтобы гусеница не ка-
салась опорной поверхности.

ОСТОРОЖНО Избегайте получе-

ния травм, при поднимании снего-
хода применяйте правильную тех-
нику подъёма — используйте силу
ног. Не поднимайте заднюю часть
снегохода, если у Вас для этого не-
достаточно сил.

2. Пустите двигатель и слегка нажмите

на рычаг дроссельной заслонки, что-
бы гусеничная лента начала медлен-

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

но вращаться. Длительность работы
гусеницы в таком режиме не должна
превышать 20-ти секунд.

3. Проверьте симметричность положе-

ния гусеничной ленты относитель-
но накладок полозьев: расстояние
между полозьями и направляющими
гребнями гусеничной ленты должно
быть одинаковым с обеих сторон.

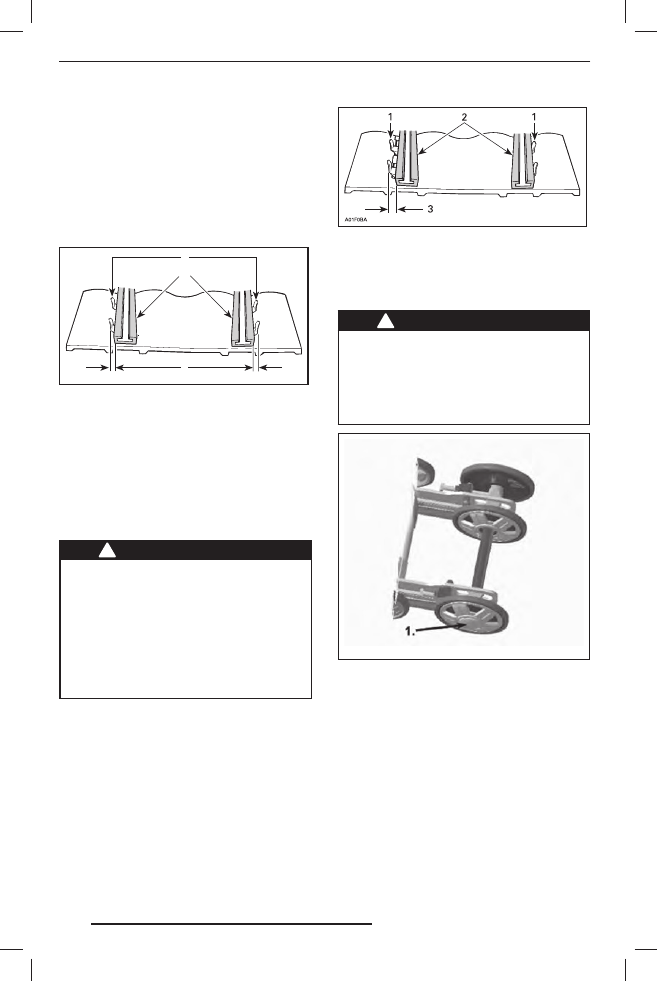

A01F05 A

1. Направляющие гребни
2. Накладки полозьев
3. Одинаковое расстояние с обеих сторон

4. Для регулировки центровки гусени-

цы выполните следующее:

4.1 Остановите двигатель.

4.2 Снимите колпачок шнура безо-

пасности (ключ DESS) с контакт-
ного устройства.

ПРЕДОСТЕРЕЖЕНИЕ

Перед началом операций по ре-
гулировке и техническому обслу-
живанию снегохода снимите кол-
пачок шнура безопасности (если
не требуется иное) с контактного
устройства выключателя двигате-
ля. Для выполнения регулировки
выберите безопасное место вдали
от снегоходных трасс.

4.3 Ослабьте стопорные винты за-

днего направляющего катка.

4.4 Подтяните регулировочный болт

на той стороне движителя, где
расстояние между направляющи-
ми гребнями и опорным полозом
наибольшее.

1. Направляющие гребни
2. Накладки полозьев
3. Подтяните регулировочный болт на этой

стороне

5. Затяните болты крепления.

ПРЕДОСТЕРЕЖЕНИЕ

Убедитесь, что крепёжные болты
направляющих катков надёжно за-
тянуты, чтобы избежать самопро-
извольного демонтажа направ-
ляющего катка и последующего
заклинивания гусеницы.

fmo2012-009-016_a

ТИПОВОЙ ВАРИАНТ
1. Затянуть моментом (48 ± 6) Н•м

6. Снова пустите двигатель и на малой

скорости движения гусеничной лен-
ты проверьте симметричность её по-
ложения относительно опорных по-
лозьев.

7. Опустите снегоход на опорную по-

верхность.

8. Установите на место колпачки задних

катков (если имеются).

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Подвеска

Состояние задней подвески

Осмотрите все компоненты подвески,
включая накладки опорных полозьев,
пружины, катки и другие детали.

ПРИМЕЧАНИЕ: При движении маши-
ны по снежному покрову снег играет
роль смазки и охладителя поверхно-
сти скольжения. Продолжительное
движение снегохода по обледеневшей
поверхности или по зернистому снегу
приводит к перегреву и преждевремен-
ному износу накладок опорных поло-
зьев гусеницы.

Состояние ленточного
ограничителя

Проверьте ленточный ограничитель
на наличие трещин и признаков изно-
са. Проверьте затяжку резьбовых кре-
пёжных деталей. Проверьте состояние
отверстий в ленточном ограничителе.
При необходимости заменить. Затяни-
те гайку рекомендованным моментом.

МОМЕНТ ЗАТЯЖКИ

Гайка

11 Н•м

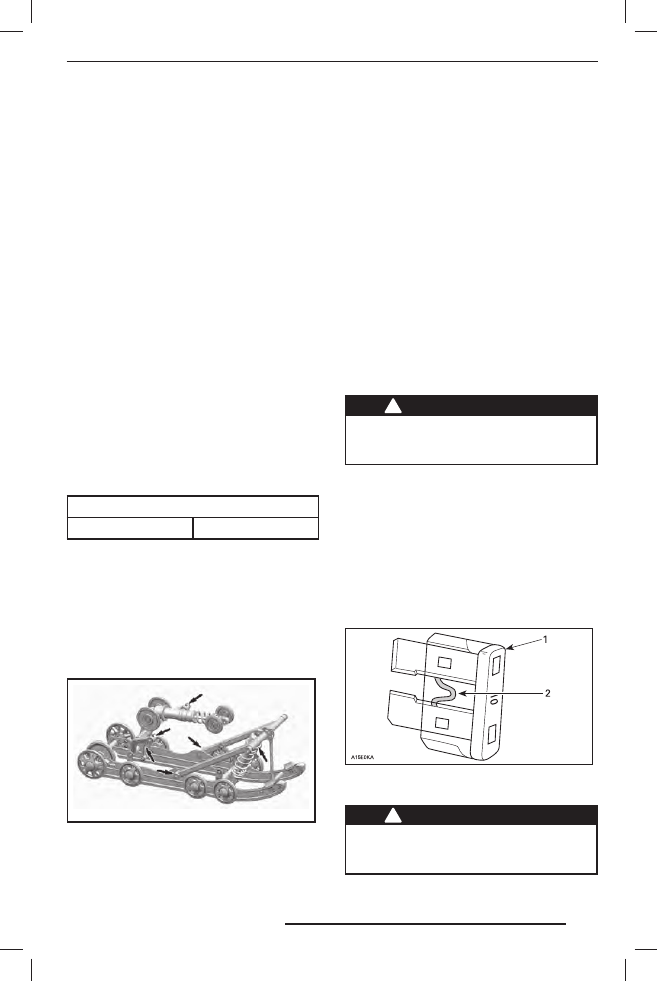

Смазка компонентов задней
подвески

Смажьте заднюю подвеску в местах рас-
положения пресс-маслёнок синтетиче-
ской смазкой SUSPENSION GREASE (P/N
293 550 033). Периодичность обслужи-
вания указана в разделе «РЕГЛАМЕНТ
ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ».

fmo2013-001-016_a

ТИПОВОЙ ВАРИАНТ — PPS — ПРЕСС-МАСЛЁНКА

Проверка состояния рулевого
управления и передней
подвески

Визуально проверьте затяжку крепёж-
ных элементов рулевого управления
и передней подвески (шаровые опоры
и шаровые шарниры рычагов и тяг ру-
левого привода, болты шарнирного кре-
пления, болты крепления лыж и цапф
лыж, и т. д.). При необходимости обра-
титесь к авторизованному дилеру Lynx.

Лыжи

Состояние лыж и коньков

Проверьте состояние лыж и твёрдо-
сплавных коньков. При обнаружении
признаков износа обратитесь к диле-
ру Lynx.

ПРЕДОСТЕРЕЖЕНИЕ

Сильно изношенные лыжи и/или
коньки ухудшают управляемость
снегохода.

Предохранители

Проверка предохранителей

Система электрооборудования защи-
щена предохранителями.

Проверьте и, при необходимости, за-
мените предохранитель.

Извлеките предохранитель из держате-
ля. Проверьте, не оплавлена ли его нить.

1. Предохранитель
2. Проверьте, не оплавилась ли нить

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается использовать предо-
хранитель с более высоким номи-
налом.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохрани-
теля, прежде чем запускать двига-
тель, найдите и устраните причину
неисправности. Обратитесь к авто-
ризованному дилеру Lynx.

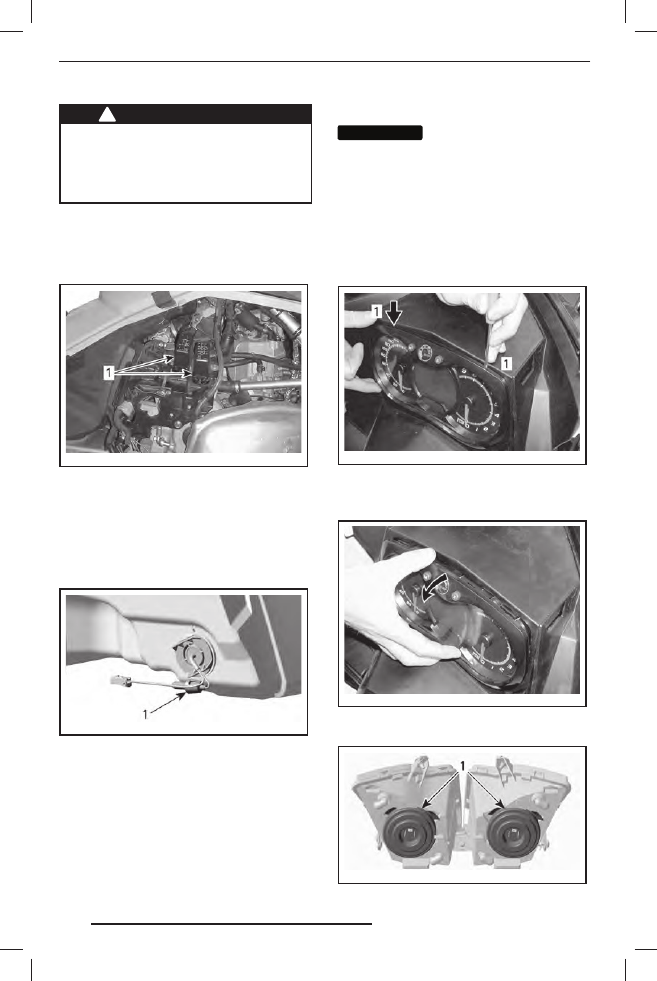

Расположение предохранителей

Блоки предохранителей (два) распола-
гаются с правой стороны, за боковой
панелью.

mmo2 011 -003 -008_a

1. Блоки предохранителей

Для идентификации предохранителей
см. табличку на крышке блока и раздел
«ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ».

Предохранитель датчика уровня то-
плива располагается за глушителем
впуска.

mmo2 007 -009 -016_b

ЗА ГЛУШИТЕЛЕМ ВПУСКА
1. Расположение предохранителя

Световые приборы

После замены перегоревшей лампы
проверьте работоспособность соответ-
ствующего осветительного прибора.

Замена лампы головной оптики

ВНИМАНИЕ

Во избежание сокраще-

ния срока службы галогенных ламп
не касайтесь пальцами стеклянной
колбы лампы. Если Вы дотронулись
до с те к л я нной кол б ы, оч и с тите
её изопропиловым спиртом, кото-
рый не оставляет плёнку на стекле.

1. С помощью маленькой отвёртки

освободите защёлки информацион-
ного центра.

mmo2 007 -009 -061_a

1. Защёлки

2. Осторожно потяните многофункцио-

нальный центр и отведите его в сторону.

mmo2 007 -009 -062_a

3. Отсоедините разъём перегоревшей

лампы. Снимите резиновый чехол.

mmo2 007 -009 -022_a

1. Резиновый чехол

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
