35

ческой частоты вращения коленчатого
вала необходимо показания прибора
умножить на 1000.

mmo2 008 -003 -019

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

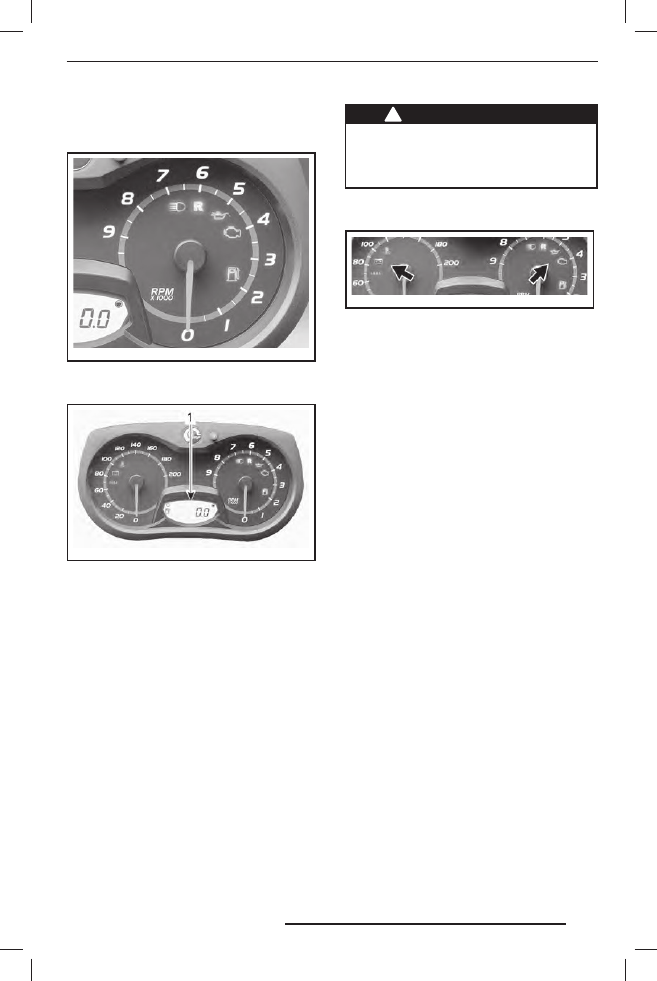

3) Цифровой дисплей

mmo2 008 -003 -013_h

1. Цифровой дисплей

Многофункциональный дисплей ис-
пользуется для:
–  отображения сообщения WELCOME

при активации электрооборудования;

–  отображения сообщения распознава-

ния ключа;

–  отображения различных параметров,

выбранных водителем;

–  активации и изменения параметров

различных функций или режимов ра-
боты;

–  отображения сообщений, отображае-

мых в виде бегущей строки, об акти-
вированных функциях или неисправ-
ностях;

–  отображения кодов неисправностей.

!



ПРЕДОСТЕРЕЖЕНИЕ

Запрещается выполнять установ-
ки режимов информац ионного
центра во время движения снего-
хода.

4)  Сигнальные лампы и предупре-

ждающие сообщения

mmo2 008 -003 -024_a

ТИПОВОЙ ВАРИАНТ — СИГНАЛЬНЫЕ ЛАМПЫ

Описание сигнальных ламп приведе-
но в таблице. Для получения более
подробной информации о сигнальных
лампах см. раздел «СИСТЕМА МОНИ-
ТОРИНГА
».

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

36

СИГНАЛЬНАЯ

ЛАМПА (-Ы)

ЗВУКОВОЙ СИГНАЛ

ОПИСАНИЕ

Низкий уровень топлива. Дисплей показывает
одно деление. Дозаправьте топливо как можно
раньше.

Продолжительные сиг-

налы, повторяющиеся
с небольшой частотой

Реверс включён.

Включён дальний свет фар.

5) Кнопка SET (S)

Кнопка используется для просмотра,
настройки и сброса параметров, ото-
бражаемых на многофункциональном
дисплее.

Для сохранения настроек двигатель
должен быть запущен.

Функциональные возможности
информационного центра

ПАРАМЕТРЫ, ОТОБРАЖАЕМЫЕ НА ЦИФРОВОМ ДИСПЛЕЕ

ФУНКЦИИ

RAVE

XTRIM

ADVENTURE LX

49 RANGER

A) Одометр

X

X

X

X

B) Счётчик пробега за поездку «A» или «B»

X

X

X

X

C) Счётчик моточасов

X

X

X

X

D) Уровень топлива

X

X

X

X

ПРИМЕЧАНИЕ: На заводе многофунк-
циональный дисплей настроен для ото-
бражения информации в Метрической
системе мер, однако его настройку
можно изменить для показаний в еди-
ницах измерения, принятых в США
и Великобритании. Для этого следует
обратиться к дилеру Lynx.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

37

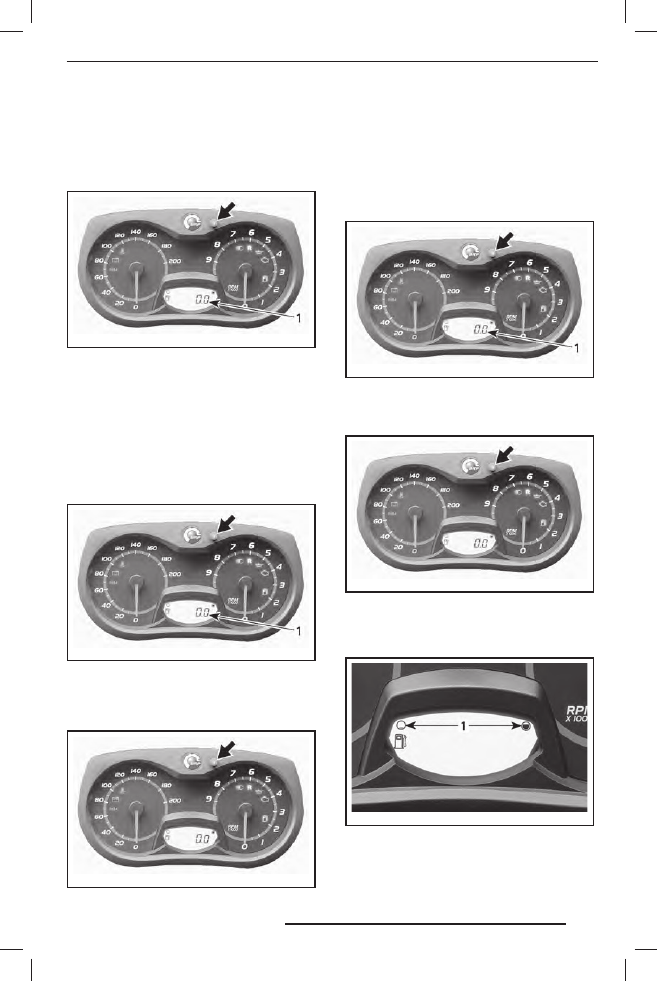

A) Одометр

Измеряет общий пробег снегохода в ки-
лометрах или милях.

Для выбора режима одометра нажмите
кнопку SET (S).

mmo2 008 -003 -013_c

1. Режим одометра

B)  Счётчик пробега за поездку «A»

или «B»

Счётчик пробега за поездку измеряет
путь, пройденный снегоходом с момен-
та последнего сброса показаний.

Для выбора режима счётчика пробега
за поездку (TRIP A / TRIP B) нажмите
кнопку SET (S).

mmo2 008 -003 -013_c

1.  Режим счётчика пробега за поездку

(TRIP A/TRIP B)

Для сброса показаний нажмите и удер-
живайте кнопку SET (S).

mmo2 008 -003 -013_d

C) Счётчик моточасов

При включённом электрооборудовании
этот счётчик регистрирует наработку
двигателя с момента последнего сбро-
са показаний.

Для выбора режима счётчика моточа-
сов (HrTRIP) нажмите кнопку SET (S).

mmo2 008 -003 -013_c

1. Режим счётчика моточасов (HrTRIP)

Для сброса показаний нажмите и удер-
живайте кнопку SET (S).

mmo2 008 -003 -013_d

D) Уровень топлива

Сегментный индикатор непрерывно по-
казывает остаток топлива в баке.

mmo2 008 -003 -020_a

УРОВЕНЬ ТОПЛИВА
1. Рабочий диапазон

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

38

Настройка информационного
центра

Выбор единиц измерения
(км/ч или миль/ч)

Можно установить метрические едини-
цы измерения или единицы измерения,
принятые в Великобритании и США.
Обратитесь к авторизованному диле-
ру Lynx.

11)  Рычаг переключения

передач

Данный рычаг предназначен для вклю-
чения передачи заднего хода.

mmo2 009 -005 -016_a

ПОТЯНУТЬ ДЛЯ ВКЛЮЧЕНИЯ ПЕРЕДАЧИ ЗАД-
НЕГО ХОДА

Более подробная информация приве-
дена в главе «ВКЛЮЧЕНИЕ ПЕРЕДАЧИ
ЗАДНЕГО ИЛИ ПЕРЕДНЕГО ХОДА
» раз-
дела «ОСНОВНЫЕ ОПЕРАЦИИ».

12)  Передний и задний

бамперы

Используйте рукоятк у / бампер д ля
подъёма снегохода вручную.

!

 ОСТОРОЖНО Практикуйте пра-

вильную технику подъёма, преиму-
щественно используйте силу ног.
Не предпринимайте попыток под-
нять переднюю или заднюю части
снегохода, если это превосходит
Ваши физ ичес кие воз можнос ти.
Для подъёма снегохода используй-
те соответствующие технические
средства или обратитесь к кому-
нибудь за помощью.

ВНИМАНИЕ

ВНИМАНИЕ

Не буксируйте и не под-

нимайте снегоход за лыжи.

13)  Держатель запасного

ремня вариатора

Держатель предназначен для крепле-
ния запасного ремня вариатора. Запас-
ной ремень вариатора не входит в ком-
плект поставки снегохода.

Снимите капот, см. «КАПОТ» в текущем
разделе.

Расположите ремень вариатора в дер-
жателе, как показано на рисунке, и за-
крепите его с помощью застёжки типа
«липучка».

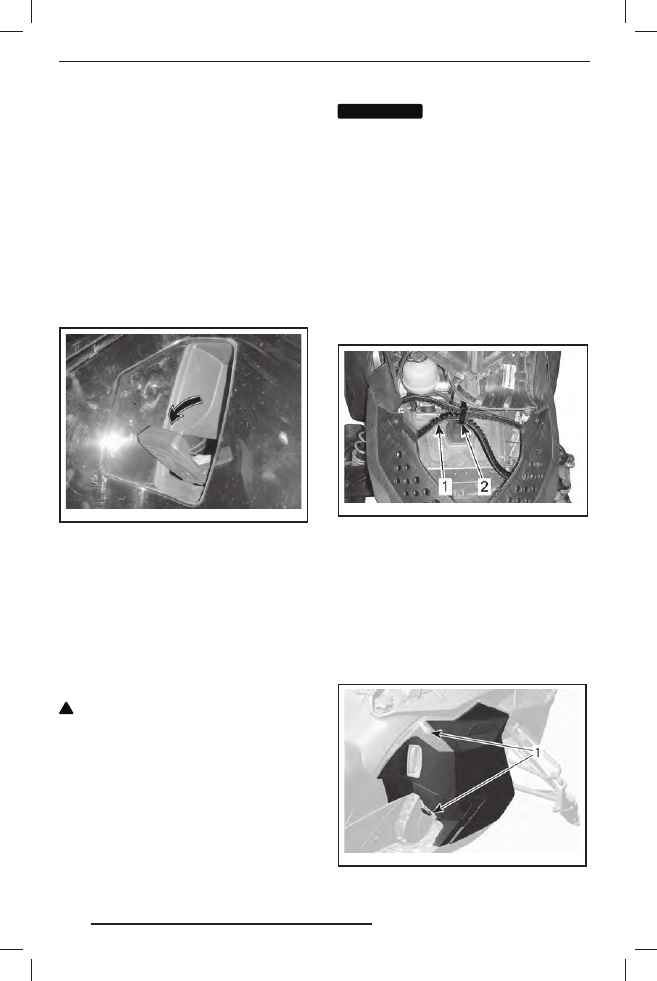

mmo2 011 -009 -001_a

1. Запасной ремень вариатора.
2. Застёжка типа «липучка»

14) Боковые панели

Открывание и закрывание
боковой панели

Чтобы открыть боковую панель, растя-
ните и освободите фиксаторы, слегка
приподнимите верхнюю часть панели
и откройте панель в сторону.

mmo2 008 -003 -075_a

ТИПОВОЙ ВАРИАНТ
1. Защёлки

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
