Снегоход Lynx 49 Ranger 600 ACE. Инструкция - часть 6





25

ранное законодательство и правила
пользования рекреационными зонами.
Для этого можно обратиться в местные
органы, занимающиеся вопросами при-
родопользования. Соблюдайте требо-
вания нормативных документов, в том
числе ограничения на максимальную
скорость движения по трассе.

Избегайте  движения на снегоходе
по молодым посадкам деревьев, ку-
старнику и траве. Не рубите деревья
и сучья. На равнинной местности, где
катание на снегоходах очень популяр-
но, двигайтесь только в специально
разрешённых местах и по подготов-
ленным трассам. Помните о тесной
связи, существующей между охраной
природы и Вашей собственной безопас-
ностью.

Берегите фауну. Будьте особенно вни-
мательны к тем животным, которые
выхаживают молодняк или страдают
от недостатка кормовой базы. Сильный
стресс, испытываемый животным с ис-
тощённым организмом, может оконча-
тельно подорвать его жизненные силы.
Воздерживайтесь от поездок на снего-
ходе в зоны, предназначенные только
для обитания диких животных.

Соблюдайте установленные правила
и ограничительные знаки.

Не заезжайте в заповедники и заказ-
ники. Они закрыты для въезда любых
транспортных средств. Уточните грани-
цы заповедника.

Получите разрешение на проез д
по частной территории. Уважайте пра-
ва землевладельцев и общественную
собственность. Несмотря на техно-
логические успехи промышленности
и существенное уменьшение уровня
внешнего шума современных снегохо-
дов, тем не менее, избегайте заезжать
на снегоходе и нарушать покой людей
в местах их компактного проживания.

Всем владельцам и любителям ката-
ния на снегоходах хорошо известны
те многолетние усилия, которые пред-
принимаются с самого начала развития
этого вида зимнего спорта и направле-
ны на расширение регионов, доступ-
ных для безопасной и ответственной
эксплуатации снегоходов. Эти усилия
продолжаются, не ослабевая, и по сей
день.

Бережно и ответственно относиться
к окружающей среде — единственный
способ обеспечить возможность полу-
чать удовольствие от катания на сне-
гоходах и в ближайшем будущем. Это
главный аргумент, с которым, мы на-
деемся, Вы не можете не согласиться.
Но есть и другие.

Наслаж дение от общения с удиви -
тельными красотами зимней природы
является главным стимулом, который
привлекает в ряды энтузиастов ката-
ния на снегоходах множество людей.
Наше бережное отношение к окружа-
ющей среде позволит сохранить эту
возможность. Более того, мы сможем
приобщить к полезному и здоровому
досугу других людей. Бережное и от-
ветственное отношение к природе по-
может развивать в перспективе наш
замечательный вид зимнего спорта.

Наконец, для любого водителя сне-
гохода хорошим тоном должно быть
бережное отношение к окружающей
среде. Не нужно уродовать снежный
покров или нестись на большой ско-
рости по лесу, чтобы продемонстри-
ровать своё мастерство управления
снегоходом. Независимо от того, на ка-
ком снегоходе Вы едете — на мощном
Lynx, спортивном RS или на любом
другом, покажите себе и окружающим,
что Вы вполне осознаете свою ответ-
ственность за охрану окружающей сре-
ды. Пусть гусеница Вашего снегохода
не наносит вреда природе!

УПРАВЛЕНИЕ СНЕГОХОДОМ

28

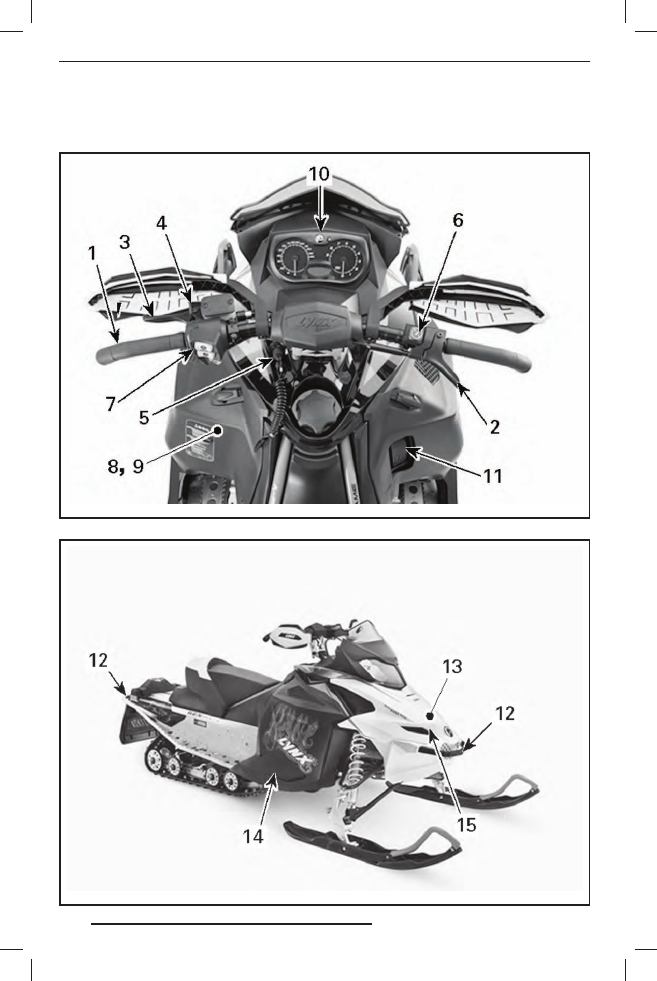

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРИМЕЧАНИЕ: Ваша модель снегохода может не располагать некоторыми функ-
циональными возможностями или их наличие может определяться наличием уста-
новленного дополнительного оборудования.

fmo2012-003-070_a

ТИПОВОЙ ВАРИАНТ

fmo2011-009-002_e

29

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

fmo2012-002-003_b

ПОКАЗАН ADVENTURE LX

 49 Ranger

fmo2012-003-013

ПОКАЗАНА МОДЕЛЬ СО СЦЕПНЫМ УСТРОЙ-
СТВОМ J-ТИПА

1) Руль

Руль предназначен для управления кур-
сом снегохода. Когда Вы поворачиваете
руль вправо или влево, в ту же сторону
поворачиваются и лыжи, соответствен-
но, поворачивая Вашу машину.

!



ПРЕДОСТЕРЕЖЕНИЕ

Резкий поворот при движении за-
дним ходом может привести к по-
тере контроля над снегоходом.

2)  Рычаг дроссельной

заслонки

Рычаг дроссельной заслонки распола-
гается на правой стороне руля.

Управление рычагом осуществляется
большим пальцем. Нажатие на рычаг
дроссельной заслонки приводит к уве-
личению оборотов двигателя. При пол-
ном отпускании рычага дроссельной
заслонки двигатель автоматически
переходит в режим холостого хода.

mmo2 008 -008 -011_b

ТИПОВОЙ ВАРИАНТ
1. Рычаг дроссельной заслонки
2. Ускорение
3. Замедление

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя проверь-
те работу рычага дроссельной за-
слонки. Рычаг, отпущенный после
нажатия, должен самостоятельно
возвращаться в исходное поло-
жение. Эксплуатация снегохода
с неисправным механизмом при-
вода дросселя категорически за-
прещена.

3) Рычаг тормоза

Рычаг тормоза располагается на левой
стороне руля.

Нажатие на рычаг приводит в действие
тормозной механизм. При отпускании
рычаг автоматически возвращается
в исходное положение. Эффективность
торможения зависит от приложенного
к рычагу усилия, а также от характера
местности и снежного покрова.

30

mmo2 008 -008 -012_b

ТИПОВОЙ ВАРИАНТ
1. Рычаг тормоза
2. Включение тормоза

4)  Рычаг стояночного

тормоза

Рычаг стояночного тормоза располо-
жен слева на руле.

Стояночный тормоз должен обязатель-
но включаться во время стоянки сне-
гохода.

mmo2 008 -008 -012_c

ТИПОВОЙ ВАРИАНТ
1. Блокировочный рычаг стояночного тормоза

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед началом движения убеди-
тесь, что стояночный тормоз от-
к лючён. Продолжительное дви-
жение на снегоходе с нажатым
р ыч агом тор моз а може т с тать
причиной повреж дения тормоз-
ной системы, потери тормозного
эффекта и/или возгорания.

Включение стояночного тормоза

Нажмите рычаг тормоза и зафиксируй-
те его, как указано ниже, с помощью
блокировочного рычага, см. рис.

mmo2 009 -005 -006_a

ТИПОВОЙ ВАРИАНТ — ВКЛЮЧЕНИЕ СТОЯНОЧ-
НОГО ТОРМОЗА
Шаг 1: Нажмите и удерживайте рычаг тормоза
Шаг 2:  Зафиксируйте рычаг тормоза с помощью

блокировочного рычага

Выключение стояночного тормоза

Нажмите на рычаг тормоза. Блокирую-
щий рычаг автоматически вернётся
в исходное положение. Перед началом
движения не забывайте полностью от-
ключать стояночный тормоз.

5)  Выключатель двигателя

со шнуром безопасности

Выключатель (контактное устройство)
располагается на левой стороне консоли.

Чтобы обеспечить возможность эксплу-
атации снегохода, необходимо надеть
колпачок шнура безопасности на кон-
тактное устройство.

ПРИМЕЧАНИЕ: Если запрограммиро-
ванный ключ DESS (колпачок шнура
безопасности) правильно установлен
на контактное устройство, должны про-
звучать два коротких звуковых сигнала.
Если Вы слышите другую комбинацию
звуковых сигналов, см. «СИСТЕМА МО-
НИТОРИНГА
» для определения кода не-
исправности DESS.

Снятие колпачка шнура безопасности
с выключателя (контактного устрой-
ства) приведёт к остановке двигателя.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
