КОАГУЛЯЦИЯ И ОБЕЗВОЖИВАНИЕ КРОВИ
Коагулятор непрерывного действия шнекового типа
(рис..23,а) представляет собой изолированный
снаружи одностенный металлический сосуд со сферическим дном. В нем
установлен шнек. Коагулятор снабжен плотно закрывающейся крышкой с
загрузочным люком (диаметр горловины 200 мм) и периодически
открывающимся питателем, который обеспечивает равномерную принудительную
подачу крови в рабочую часть аппарата и предотвращает потери пара в
атмосферу. Вращение шнека производится через звездочку. От вала шнека
(частота вращения 0,2 с-1) через приводную звездочку, цепную передачу и
звездочку приводится в действие питатель.
В торцовой части коагулятора у загрузочного люка находятся паровой
вентиль и перфорированная трубка, через которую внутрь аппарата вводится
пар давлением 0,2 МПа. Разгрузочный люк расположен в противоположном
конце аппарата.
Коагуляция крови осуществляется следующим образом. Цельная кровь (со
сгустками) из сборного бака поступает в аппарат самотеком по
кровепроводу диаметром 38—50 мм, встречаясь с током острого пара,
нагревается до температуры 90—95 °С в течение 15 с. При одновременной
подаче пара и крови создаются условия для их поточного продвижения и
интенсивного смешивания, что исключает перегрев и предотвращает
образование крупных комков. Шнек продвигает коагулят к противоположному
концу аппарата, где он выгружается через люк диаметром 360 мм. При
частоте вращения шнека 0,1 с-1 выгрузка коагулята происходит через 1,5
мин после поступления крови в аппарат. Шнек коагулятора отжимает часть
жидкости, содержащей 0,3 % белка. Производительность коагулятора по
цельной крови составляет 120 кг/ч. Ее можно регулировать с помощью
пробкового крана, установленного на кровепроводе перед загрузочным
люком. Через 3—4 ч работы аппарат очищают от крови, прилипающей к шнеку.
Для этого открывают крышку аппарата и с помощью шланга промывают шнек и
вращающийся питатель горячей водой.

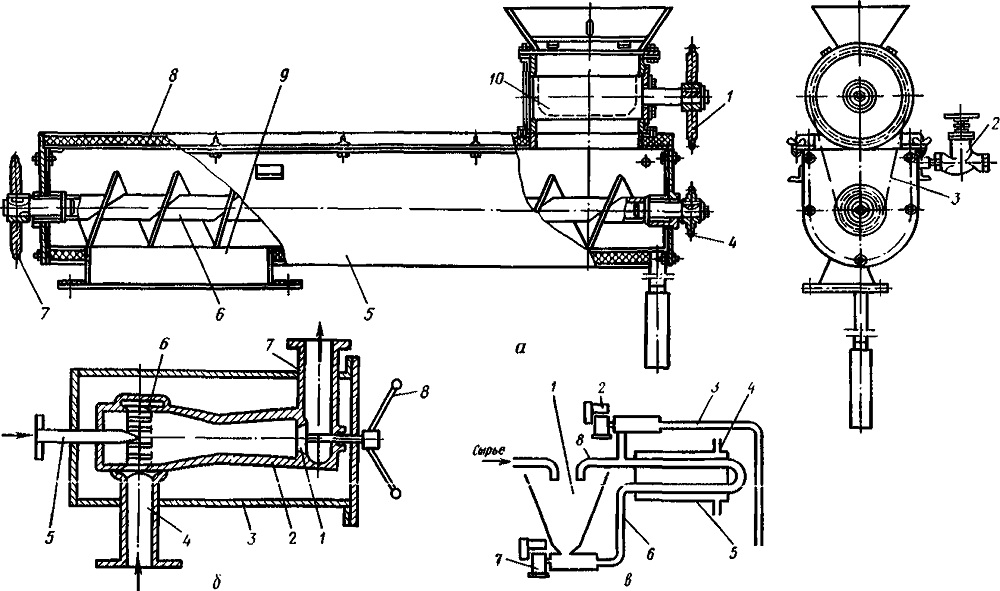

Рис. 23. Коагуляторы крови:
а—шнекового типа: I. 4, 7 —звездочки; 2 — вентиль; 3 — цепная передача;
5 — корпус; 6 — шнек; 8 —крышка; 9—разгрузочный люк: 10 — питатель; б —
инжекторного типа фирмы «Альфа-Лаваль»: 1 — вентиль; 2 — смеситель; 3 —
резервуар; 4, 7 — патрубки; 5 — форсунка паровая; 6 — жалюзная камера; 8
— маховик; в — петлевого типа: 1 — бункер; 2— разгрузочно-дозировочный
насос; 3, 4,6 — трубопровод; 5 — теплообменник; 7—циркуляционный насос
