6.7 Переоборудование мотоблока для работы на реверсе мотоблока Беларус-08Н,-09Н





6.7.1 Отсоедините тягу 2 от рычага 1 (рис.2), тягу 4 от рычага 19 и тягу 3 от рычага 2 (рис.З).

6.7.2 Отверните гайку 1 (рис. 3) на 5-3,5 оборота, предварительно отогнув ус стопорной шайбы.

6.7.3 Поверните рулевую штангу на 180° и закрепите в нужном положении.

6.7.4 Присоедините тяги 2 (рис.2) и 4 (рис.З) к рычагам 19 и 1 (рис.2). При этом функции рычагов переключения передач и реверса изменяются. Выверните болт крепления рычага 2 (рис.З) и, повернув рычаг на 180°, зафиксируйте его болтом. Присоедините тягу 3 к рычагу 2.

Схема реверсирования рулевой штанги изображена на рисунке 18.

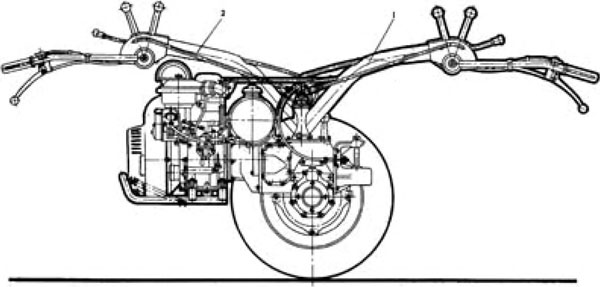

Рисунок 18 - Схема положения рулевой штанги
1 - при прямом ходе; 2 - на реверсе
