Принцип действия сеялки МС-12С

Устройство и работа сеялки сеялки МС-12С

Принцип действия сеялки МС-12С

Вращение дисков пневматических высевающих аппаратов 1 (рис.2.) осуществляется от опорно-приводных колес 2 , через цепной привод-редуктор 3. Привод-редуктор 3 передает вращение контр-приводному валу 4. Также от опорноприводных колес посредством цепной передачи 5 и тукового привода - редуктора 6 осуществляется привод пружинных шнеков туковысевающих секций 7.

Разрежение в полости основания высевающего аппарата создается центробежным вентилятором 8, приводимым во вращение от ВОМ трактора или приспособлением для создания разрежения.

Для контроля величины разрежения на сеялке установлен тягомер мембранный 9

Семена 1 (рис.3.) присасываются к находящимся в зоне разрежения отверстиям высевающего диска 2 и транспортируются из заборной камеры 7 к месту сброса. Удаление «лишних» семян, присосавшихся к отверстиям, обратно в заборную камеру аппарата осуществляется сбрасывателем 1 (Рис.13).

В нижней части высевающего аппарата, при переходе отверстий с семенами из зоны разрежения в зону атмосферного давления, семена встречаются с нижним сбрасывателем - направителем 5 (рис.3), отделяются от отверстий и падают на дно борозды, образованное сошником 10 (рис.2.)

Одновременно с высевом семян происходит внесение минеральных удобрений, поступающих от туковысевающего аппарата 7 через тукопровод 17 в борозду, образованную туковым отделением 11 сошника 10 (рис.2).

Загортачи 12 закрывают почвой борозды с уложенными семенами и удобрениями, а находящиеся за загортачами прикатывающие катки 13 уплотняют почву вслед за сошником, создавая контакт семян с почвой и условия для подтягивания к ним почвенной влаги.

Глубина хода сошника устанавливается положением прикатки задней 13 относительно посевной секции с помощью регулировочного винта 15.

Высевающие аппараты сеялки имеют места для установки датчиков системы контроля типа «Нива - 23» (комплектуется по требованию заказчика). В случае прекращения высева пульт системы контроля включает прерывистый звуковой сигнал и сообщает об отклонении от заданных параметров в виде гистограммы.

При движении сеялки по полю маркер 18 (рис. 2), опущенный на незасеянную часть поля, оставляет след, который служит ориентиром трактористу для вождения агрегата при обратном проходе.

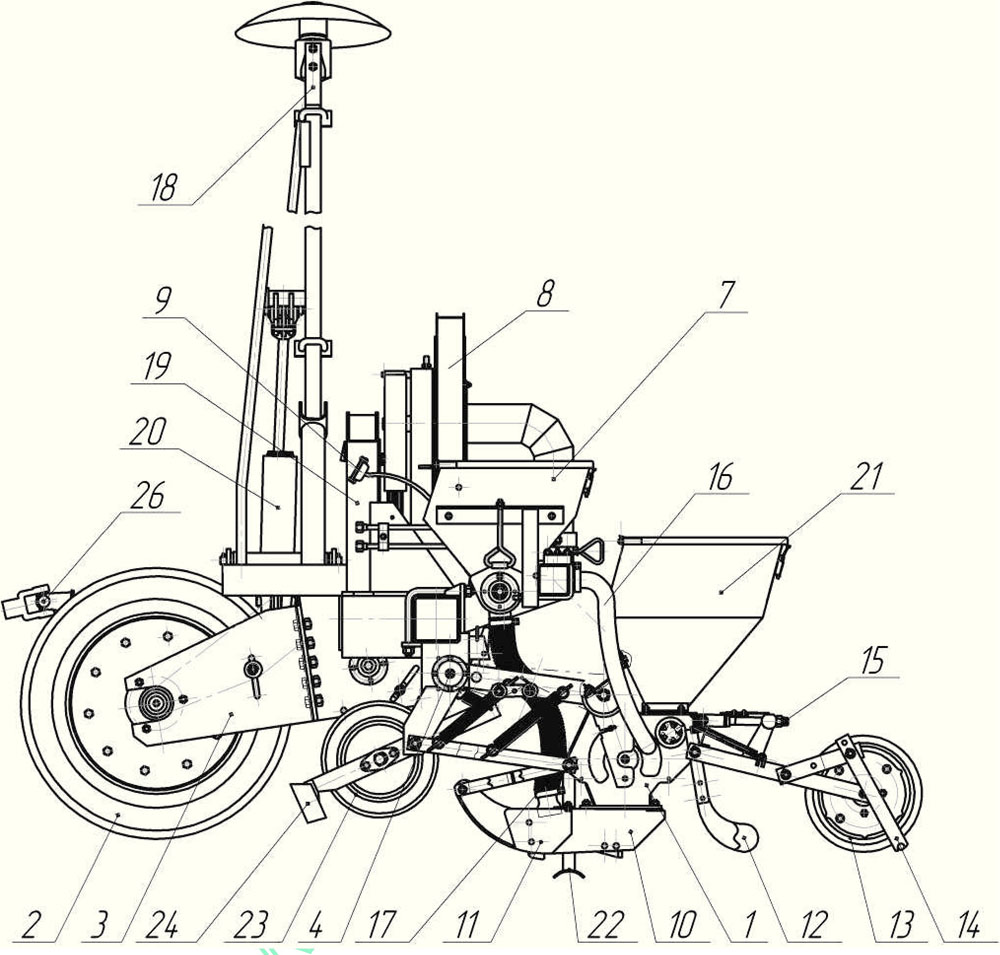

Рис. 2.Компоновочная схема сеялки
1-Высевающий аппарат (СПБ 02.01.00.000А). 2-Колесо5.50-16 Ф-122 ТУ РБ 14762133.076-96; 3-Привод-редуктор (СПБ32.00.00.000 Б). 4-Контр-приводной вал (СПБ 00.00.00.608А);7-Туковысевающая секция (СПБ 03.00.00.000Г); 8-Установка вентилятора (СПБ 04.00.00.000Б); 9-Тягомер мембранный (ТмМП-100-10х2,5 ТУ 2502-173-74). 10-Сошник (СПБ 02.03.00.000).11-Туковое отделение сошника.12-Загортач (СПБ 02.05.00.000А(01)). 13-Прикатка задняя (СПБ 02.08.00.000А); 14-Шлейф (СПБ.02.06.00.000). 15- Регулировочный винт (СПБ 02.08.20.000).16-Вакуумпровод (шланг гофрированный ТУ 6-49-00203335-86-92 dBH=36 мм L=800 мм).17-Тукопровод (Трубка 46х360 ГОСТ 10442-75).18-Маркерное устройство (СПБ 08.00.00.000); 19-Устройство прицепное. 20-Гидроцилиндр маркера ( Ц50-200-3 ОСТ 23.1.97-88). 21-Семенной бункер (СПБ.02.17.00.000). 22-Стойка опорная (СПБ 02.16.00.000Б). 23-Колесо (РСМ-10.08.07.510А). 24-Комкоотвод (СПБ.02.04.20.000А). 26 -Вал карданный (10.016.2000-02).

При дальних переездах маркеры фиксируются в транспортном положении.

Рис. 3. Схема работы высевающего аппарата
1-Семена. 2-Высевающий диск. 4-Сбрасыватель "лишних" семян. 5-Сбрасыватель-направитель. 6-Ворошитель семян. 6А-Ворошитель дражированых семян (см. рис. 3А). 7- Заборная камера.

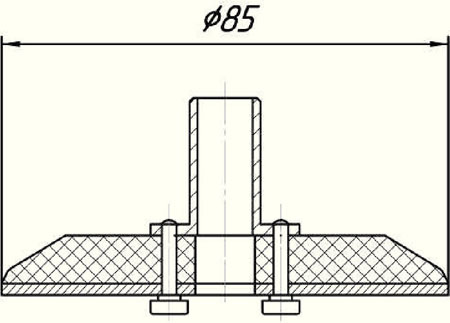

Рис.3А Ворошитель дражированых семян
