Устройство и работа сеялки сеялки МС-12С



Общее устройство сеялки МС-12С



Модели сеялок аналогичны по конструкции и отличаются между собой количеством посевных секций и их комплектацией.

Сеялка МС-12С представляет собой навесную машину, состоящую из основных сборочных единиц (рис.1.):

1 - рама с замком автосцепки; 2 - опорно-приводные колеса; 3,4 - механизмы передач; 5 - зерновая секции; 6 - установка вентилятора; 7 - туковая секция; 8,9 - маркерное устройство, 10 - вакуумпровод.

Сеялка по желанию потребителя может оснащаться устройством транспортным, системой контроля «Нива - 23», приспособлением для создания разрежения эжекторного типа и др.

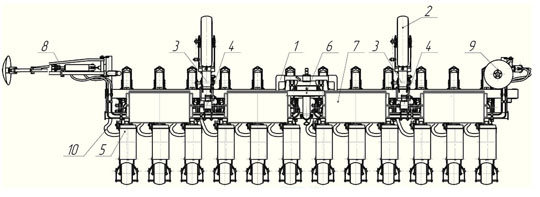

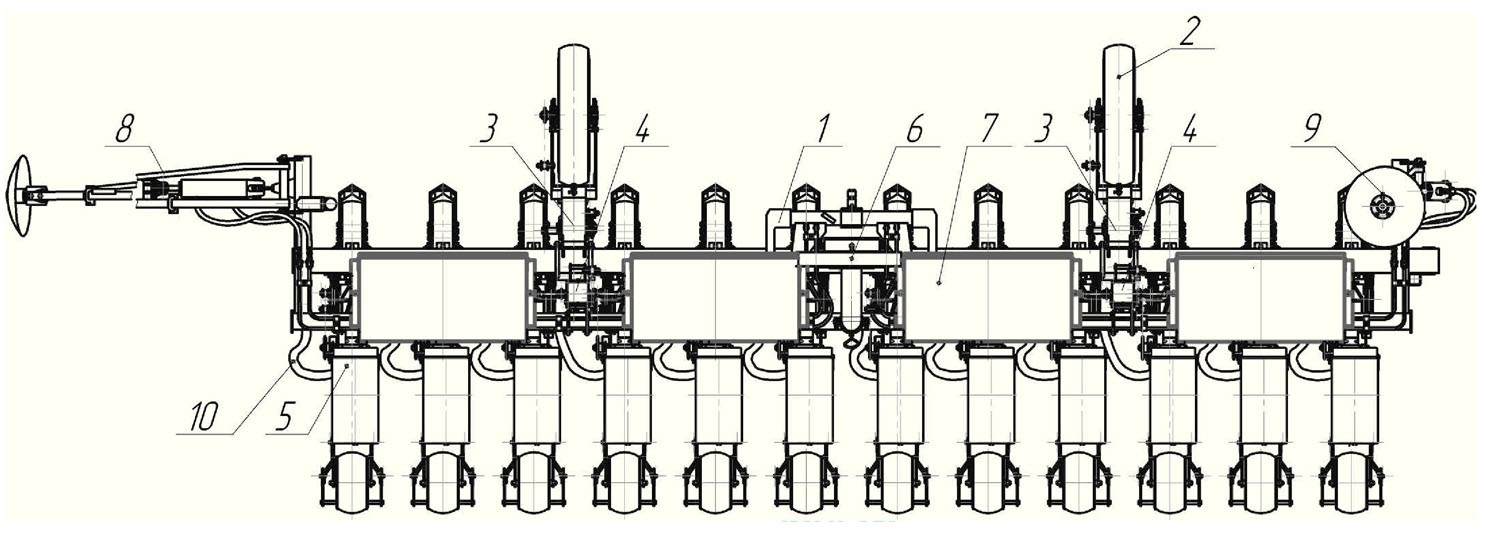

Рис.1 Общий вид сеялки МС-12С
1-Рама (СПБ.01.00.00.000 Г); 2-Опорно-приводное колесо (5,50-16 Ф-122ТУ РБ 14762133.076-96); 3-Привод-редуктор (СПБ.32.00.00.000Б); 4-Редуктор (туковый) (СПБ.33.00.00.000А); 5-Секция зерновая (СПБ.02.00.00.000Г); 6-Установка вентилятора (СПБ.04.00.00.000Б); 7-Туковая секция (СПБ.03.00.00.000Г); 8,9-Маркерное устройство (СПБ.08.00.00.000); 10-Вакуумпровод (шланг гофрированный ТУ 6-49-00203335-86-92 dвн=36мм.L=800мм.).
