Регулировка шнека зерноуборочных комбайнов Нива, Колос, Сибиряк





При уборке короткостебельных или изреженных культур зазоры должны быть минимальными, а при уборке густых хлебов или на подборе валков зазоры рекомендуется увеличить.

Зазор между спиралями шнека и днищем жатки устанавливают вращением гаек 1 (рис. 25) при ослабленных гайках 2, а зазор между пальцами шнека и днищем — поворотом рычага при ослабленных болтах 3. Конструкцией предусмотрена регулировка указанного зазора в пределах 6—35 мм.

Предохранительную муфту шнека регулируют равномерной затяжкой пружин на передачу крутящего момента 200± 10 Н -м (20 ±1 кгс-м). Козырьки 13 (рис. 16) отражателей, расположенные позади шнека, регулируют так, чтобы зазор между ними и спиралями шнека был минимальный.

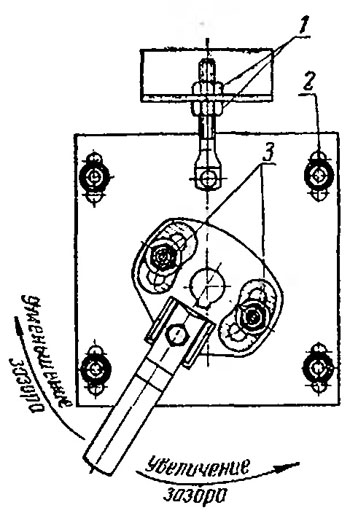

Рис. 25. Регулировка шнека жатки:
1 и 2 — гайки; 3 — болты.
