Сборочные операции по жатвенной части зерноуборочных комбайнов Нива, Колос, Сибиряк







Соединение наклонной камеры с молотилкой зерноуборочных комбайнов Нива, Колос, Сибиряк









 С опорных кронштейнов передних стоек молотилки снимают скобы. Смазывают универсальной смазкой внутренние полости кронштейнов и скоб. Вставляют горловины опорных фланцев подшипников верхнего вала плавающего транспортера в полости кронштейнов, следя за тем, чтобы боковые прорезиненные козырьки вошли в приемную камеру молотилки, устанавливают на место скобы и крепят их четырьмя болтами.

Штоки обоих гидроцилиидров подъема жатки вводят в проушины кронштейнов наклонной камеры. С правой стороны ставят палец и шплинтуют. При монтаже штока левого гидроцилиндра 9 (рис. 15) устанавливают предохранительный упор 1, ставят специальный палец 3, надевают на палец защелку 4, кольцо 5, шайбу 6, навертывают гайку 7 и шплинтуют ее.

Соединение наклонной камеры с жаткой. Отводят наружу боковые щитки 3 и 4 (рис. 16) и фиксируют их □ таком положении перестановкой быстросъемных шплинтов 6 в соседние отверстия на штангах 7 (вид Б).

Устанавливают подвески 8 и 12, ставят при этом крепежные болты изнутри.

Промытые в керосине сферическое кольцо 1 (рис. 17) и отверстие на кронштейне 3 наклонной камеры обильно смазывают универсальной смазкой, собирают, подводят наклонную камеру .к жатке так, чтобы кронштейн 3 с кольцом 1 вошел между щеками кронштейна 10 (рис. 16), ставят болт 2.(рис. 17), надежно затягивают гайку и шплинтуют ее.

Рычаги 5 блоков пружин уравновешивания соединяют с подвесками 4 и 8. Для этого в кольцевую проточку пальца 7 заводят откидную планку 6, затягивают корончатую гайку и шплинтуют ее.

Переставляют быстросъемные шплинты 6 (рис. 16) в крайние отверстия в штангах 7 и дают возможность щиткам 3 и 4 прижаться к боковинам наклонной камеры под действием пружин 5.

Вставляют квадратный вал карданного привода ножа режущего аппарата в квадратную трубу так, чтобы внутренние вилки вала и трубы находились в одной плоскости. Надевают левую наружную вилку на хвостовик вала кривошипа, предварительно установив на| него призматическую шпонку, и закрепляют вилку стопорным винтом с контргайкой.

Карданную передачу закрывают предохранительным кожухом На верхний вал наклонного корпуса с правой стороны устанавливают на клиновой шпонке приемный шкив со звездочкой и с предохранительной муфтой так, чтобы звездочки приемного шкива и приемного битера находились в одной плоскости. Надевают ремень привода верхнего вала, цепь привода приемного битера и регулируют их; натяжение.


Присоединяют шланги наклонной камеры к штуцерам под площадкой водителя и к штуцерам шлангов жатки.

Поднимают жатку и фиксируют ее в поднятом положении пре дохранительным упором 1 (рис. 15).

Сжимают пружины 2 (рис. 16) на штангах 1, вставляют штанг* в крайние отверстия прутка 11 н снизу заводят переходной щит .< в наклонную камеру, а концы штанг — в отверстия уголков на боковинах камеры.

Переходной щит устанавливают симметрично боковинам наклонной камеры. При этом боковые отливы щита направляют вверх, t задний уплотнительный ремень располагают по днищу и углам наклонной камеры.

Винтами с полукруглой головкой щит привертывают к днишу жатки. После этого освобождают пружину, переставив шплинт 1й нижнего отверстия штанги в верхнее над уголком.

Обе опоры жатки, находящиеся за ветровым щитом, устанавливают в транспортное положение и опускают жатку на землю.

На поддержки жатки устанавливают собранное мотовило, рас полагая центральную трубу над поддержками. В проушины опорных планок ползунов предварительно ставят пальцы 3 (рис. 18) В разрезные головки пальцев вводят тяги 2 и закрепляют их болтами. Соединяют болтом планку 25 (рис. 14) с тягой-20 ползуна мотовила. Ведомую звездочку 1 (рис. 18) и натяжные звездочки 4 и * устанавливают в одной плоскости с ведущей звездочкой 9 и надеваюцепь. При необходимости положение звездочек 4 и 8 регулируют шайбами 6 к 7 или подрихтовкой планки 5.

На кронштейн, закрепленный на конце левой поддержки, и на цапфу балки мотовила устанавливают защитный кожух. Освобождают рычаги 2 (рис. 19) от болтов 7, равномерно натягивают пружины 5 обоих блоков уравновешивания до давления на концах переднего бруса жатки в пределах 250—300 Н (25—30 кгс) и выравнивают корпус жатки относительно молотилки правой регулируемой тягой 4 (рис. 17).



С января 1977 г. на жатки комбайнов «Нива», «Колос» и «Сибиряк» устанавливают привод мотовила с двумя цепными контурами 2 и 29 (рис. 7), что повысило надежность работы привода и исключило случаи спадания приводной цепи.

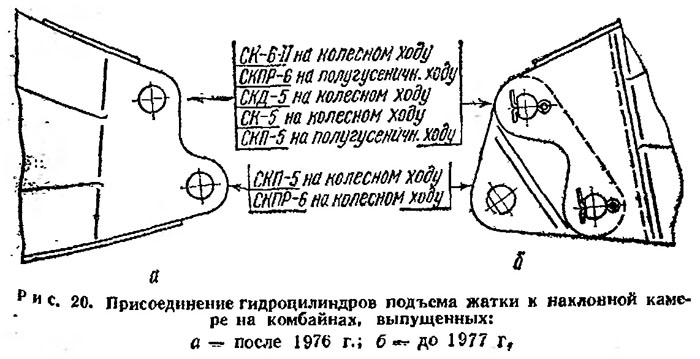

Гидроцилиндры подъема жатки присоединяют к наклонной камере для различных марок комбайнов в соответствии с рисунком 20.











Рис. 15. Установка предохранительного упора жатки:
1 — предохранительный упор; 2 и 8 — шплинты; 3 — палец; 4 — защелка; 5 — кольцо: 6 — шайба; 7 — гайка; 9 — левый гидроцилиндр; 10 — кронштейн.









Рис, 16. Установка щитков уплотнений и отражателей жатки: 1 и 7 - штанги; 2 и 5 — пружины; 3 и 4 — боковые щитки; 6 — быстросъемный шплинт; 3 и 12 — подвески; 9 — переходной щит; 10 — кронштейн; 11 пруток; 13 — козырек отражателя.

















Рис. 18. Механизм привода и регулировки положения мотовила:
1 — ведомая звездочка; 2 — тяга; 3 — палец; 4 и В — натяжные звездочки; 5 — планка; 6 и 7 — регулировочные шайбы; 9 — ведущая звездочка; 10 — вилка; 11 — болт; 12 — ползун; 13 — поддержка.











Рис. 19. Установка жатки в рабочее и транспортное положения:
1 — кронштейн; 2 — рычаг: 3 — жесткость; 4 — упоры; б — пружины блоков уравновешивания 6 — прокладка; 7 — транспортный болт; а — положение механизма уравновешивания при работе с копированием; 6 — положение механизма уравновешивания при работе без копирования с отрывом башмаков жатки от почвы; в — замыкание механизма уравновешивания при транспортных переездах.
