Подготовка к пуску моторно-ходовой системы и транспортировка зерноуборочного комбайна в хозяйство

Установка приводных цепей и ремней зерноуборочных комбайнов Нива, Колос, Сибиряк

Приводные цепи и ремни устанавливают согласно схемам, приведенным на рисунках 5 и 6 (комбайн «Нива»), па рисунках 7 и 8 (комбайн «Колос»), на рисунках 9 и 10 (комбайн «Сибиряк»),

Приводные ремни натягивают натяжными шкивами до норм, указанных на рисунках 11 и 12.

Стрелу прогиба ремней контролируют приспособлением (рис.
13) так: настраивают приспособление на тип ремня, для чего отпускают гайку-барашек 4, совмещают риску, соответствующую типу контролируемого ремня на ланке 3 с выступом Г на панели 1, после чего гайку-барашек 4 затягивают. Устанавливают приспособление точками А и Б на осевую линию ведущей ветви ремня посредине между шкивами и нажимают на ручку 8 до соприкосновения точки Е с поверхностью ремня.

Степень натяжения ремня определяют по положению указателя Д гайки 2 относительно рисок «4 кге» на панели I.

При необходимости тарировку приспособления проводят так: снимают шплинт 6 и шайбу 5, прикладывают к ручке 8 в осевом направлении силу Р=4 кгс вращают штангу 7 за ручку 8 до совмещения указателя Д гайки 2 с рисками «4 кгс» на панели 1. Затем шайбу 5 и шплинт 6 составят на место.

Ремни 11-21X 14 и 32X16 (ремень вариатора мотовила) контролируют по риске В, а ремень вариатора вентилятора 11-19x12,5— по риске х.

Цепи натягивают натяжными звездочками так. чтобы усилием руки цепь отводилась от прямой, соединяющей вершины зубьев ведущей и. ведомой звездочек не более чем иа 40—70 мм на каждый метр длины.

Рис, 5- Схема передач левой стороны комбайна СК-5 «Нива»:
1, 5, 12, 14 и 16 — клиновые ремни; 2 — верхний шкив вариатора мотопила; 5 — верхний вал плавающего транспортера жатки; 4 — барабан; 6 — цепь (шаг 38 мм); 7 — вал муфты сцепления двигателя; в — задний контрприводной вал; 9, 17 и 18 цепи (шаг 19,05 мм); 10 — соломонабиватель; 11 — поло-вонабиватель; 13 — зерновой шнек; 15 — передний контрприводной вал;
19 — нижний шкив вариатора мотовила; 20 — шнек жатки; 21 — Цепь (шаг 15,875 мм); 22—мотовило.

Рис. 6. Схема передач правой стороны комбайна СК-5 «Нива»:
1 - соломотряс; 2, 4, 5, 7, 12, 16, 17, 19 и 20 — клиновые ремни; 8 — задний контрприводной вал; 6 — блок вариатора вентилятора очистки; 5 — отбойный битер; 9 — цепь (шаг 38 мм); 10, 13 и 24 — цепи (шаг 19,05 мм); 11 — выгрузной шнек; 14 — верхний вал плавающего транспортера жатки; 16 — приемный шкив коробки передач; 18 — колебательный вал очистки; 21 — вентилятор очистки; 22 — блок вариатора ходовой части; 23 — колосовой шнек.

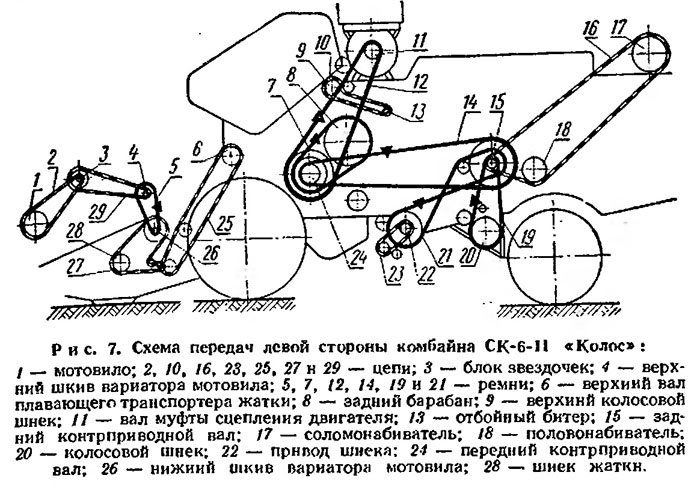

Рис. 8. Схема передач правой стороны комбайна СК-в-11 «Колос»:
1 — соломотряс; 2, 5, 7, 13, 17, 20, 22, 25 и 28 — ремни; 3 — задний контрприводной вал; 4 — блок вариатора ходовой части; 6 — отбойный битер; 8 — шкив привода ходовой части; 9 — задний барабан: 10, 16, 19, 30 и 31 — цепи; II — битер. 12 — контрпривод выгрузного шнека; 14 — барабан; 15 — выгрузной шнек; 18 — верхний вал плавающего транспортера; 21 — приемный шкив коробки передач; 23 — колебательный вал очистки; 24 — передний контрприводной вал; 26 — вентилятор очистки; 27 — блок вариатора вентилятора очистки; 29 — колосовой шнек; а — нижнее положение битера.

Рис. 9. Схема передач левой стороны комбайна СКД-5 «Сибиряк»
1, 3. 6. 8. 12, 19 и 31 — ремни; 2 — верхний шкив вариатора мотовила; 4 — верхний вал плавающего транспортера; 5 — передний барабан; 7, 9, 14, 21, 24, 28 и 33— цепи; 10 — вал муфты сцепления двигателя; 11 — отбойный битер;
13 — задний контр приводной вал; 15 — соломонабиватель; 16 — полонабиватель 17 — натяжная звездочка; 18 — колосовой шнек; 20 — зерновой шнек: 22 — передний контр при водной вал; 23 — вентилятор: 25 — колебательной вал очистки; 26 — промежуточный битер; 27 — нижний шкив вариатора мотовила; 29 — шнек жатки; 30 — подборщик; 32 — мотовило.

Рис. 10. Схема передач правой стороны комбайна СКД-Б «Сибиряк»:
1 — соломотряс: 2 и 9 — цепи; 3. 5, 6, 19 12 и 15 — ремни; 4 — задний барабан; 7 — промежуточный битер; 8 — выгрузной шнек; 10 — верхний вал плавающего транспортера жатки; 13 — приемный шкив коробки передач;
14 — вентилятор; 16 — передний контр при водной вал; 17 — зерновой шнек; 18 — блок вариатора ходовой части: 19 — колосовой шнек; 20 «в» задний контрприводной вал.

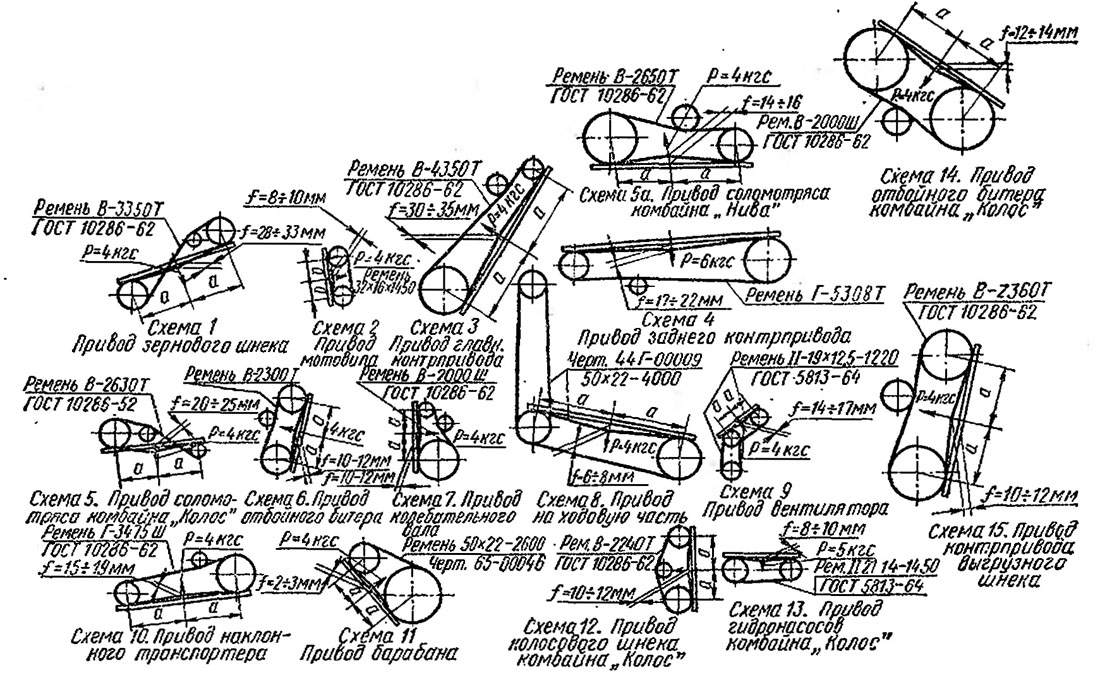

Рис. 11. Нормы натяжения клиновых ремней комбайнов «Нива» и «Колос».

Рис. 12. Нормы натяжения клиновых ремней комбайна «Сибиряк».

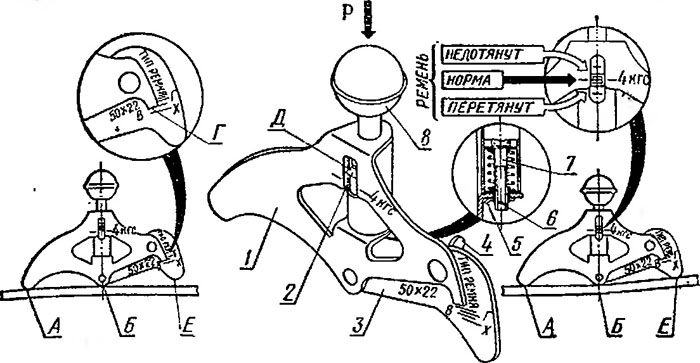

РИС. 13. Приспособление для контроля натяжения ремней (настроено на контроль ремня типа В):
1 — панель;. 2 — гайка; 3 — лапка; 4 — гайка-барашек; 5 — шайба; 6 — шплинт: 7 — штанга; 8- ручка.
