ДОРАБОТКИ ГИДРАВЛИЧЕСКИХ СИСТЕМ
ЗЕРНОУБОРОЧНЫХ КОМБАЙНОВ И САМОХОДНОГО ШАССИ ДЛЯ ИХ РАБОТЫ С
ВАЛКОВЫМИ ЖАТКАМИ
Для работы комбайнов СК-3, СК-4 с валковой жаткой ЖВН6-12
гидросистему комбайнов несколько изменяют: устанавливают
дополнительный распределитель с механизмом его управления на
площадке водителя и соединяют его маслопроводами с
распределителями, имеющимися на комбайне, и шлангами с
гидроцилиндром перемещения рамки транспортера.
Для этого на площадке водителя открывают пять отверстий,
согласно рисунку 34. К вертикальной трубе ограждения на высоте
550 мм от настила площадки приваривают планку 1 (рис. 35) так,
чтобы ось отверстия этой планки совпадала с осью отверстия
диаметром 21 мм (см. рис. 34).
Вставляют дополнительный распределитель штоком и шпильками в
отверстие диаметром 21 мм и три отверстия диаметром 9 мм так,
чтобы сливной и нагнетательные штуцера распределителя (больших
размеров с резьбой М24Х1.5) были направлены назад и влево по
ходу комбайна.
На заднюю и правую шпильки сверху площадки надевают стойку 19
(см. рис. 35) и закрепляют распределитель на площадке водителя
комбайна, завертывая до отказа на всех шпильках гайки с
пружинными шайбами.
Механизм переключения распределителя соединяют со штоком крана
распределителя. Для этого надевают корпус 16 механизма возврата
крана на шток крана распределителя так, чтобы коническое
отверстие в штоке совпало с резьбовым отверстием в корпусе.
Завертывают стопорный винт 17 до отказа и стопорят его
проволокой, пропустив ее через отверстия в головке стопорного
винта и корпуса.
Снимают нагнетательный трубопровод, идущий от насоса к верхнему
штуцеру распределителя 5 (см. рис. 34) вариатора скорости, и
вместо него устанавливают трубопровод 9, соединяющий верхний
штуцер распределителя 5 вариатора скорости с нижним штуцером
дополнительного распределителя 7, и трубопровод 8 от верхнего
штуцера дополнительного распределителя к месту разъема снятого
трубопровода.

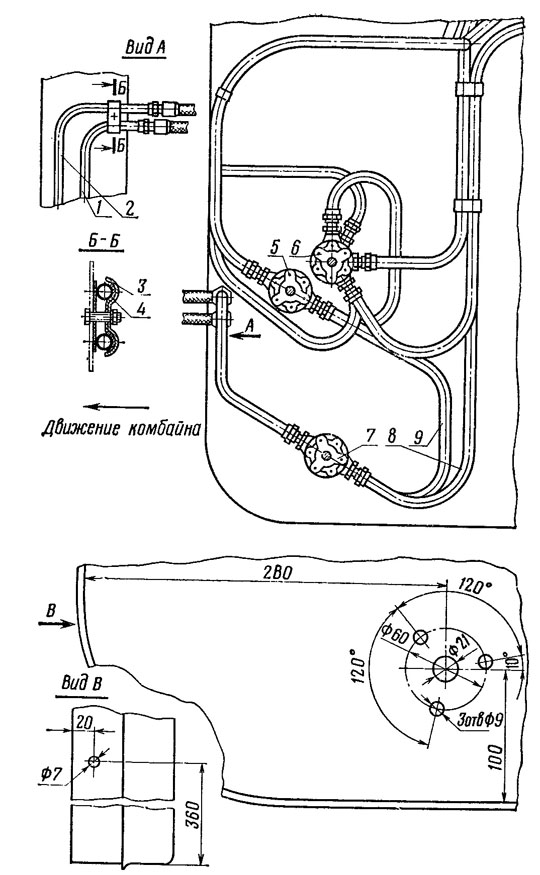

Рис. 34. Установка дополпительного распределителя
на площадке водителя комбайнов СК-3, СК-4 и их модификаций для
перемещения транспортера валковой жатки ЖВН 6-12:
1 и 2 — трубопроводы; 3 — скоба; 4 — резиновая прокладка; 5 и 6 —
распределители; 7 — дополнительный распределитель; 8 и 9 — новые
трубопроводы.

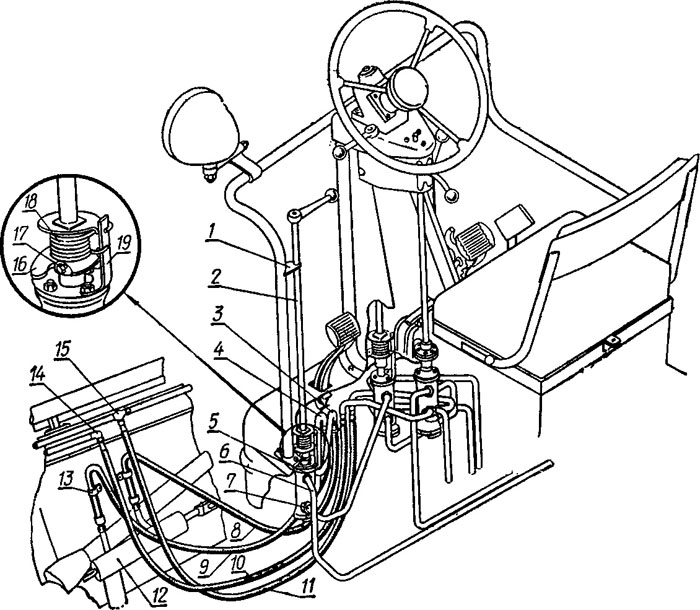

Рис. 35. Подсоединение гидравлической системы
валковой жатки ЖВН 6-12 к гидравлической системе самоходных комбайнов
СК-3, СК-4 и их модификаций:
1—планка; 2 —механизм переключения дополнительного распределителя; 3 и 4
— трубопроводы; 5 — дополнительный распределитель; 6 — нагнетательный
трубопровод от насоса; 7 — трубопровод между дополнительным
распределителем и распределителем вариатора скорости: 8 и 9 —шланги
длиной по 1800 мм; 10 и 11— шланги по 1120 мм; 12 — гидроцилиндр
перемещения рамки транспортера; 13 — скоба; 14 — угольник трубопровода
от гидроцилиндра вариатора мотовила; 15 — тройник трубопроводов от
гидроцилиндров подъема и опускания мотовила; 16 — корпус механизма
возврата крана распределителя в нейтральное положение; 17 — стопорный
винт;
18 — пружина; 19 — стойка.
К двум штуцерам с резьбой дополнительного распределителя
подсоединяют трубопроводы и крепят их скобой 3 с резиновыми
прокладками 4 к площадке водителя.
Шлангами 8 и 9 (см. рис. 35) соединяют эти трубопроводы с
угловыми трубопроводами гидроцилиндра 12, при этом верхний
штуцер дополнительного крана соединяют шлангами через угловой
трубопровод со штоковой полостью гидроцилиндра 12, а нижний
штуцер — через угловой трубопровод с бесштоковой полостью
гидроцилиндра.
Подсоединение гидроцилиндров подъема и опускания мотовила и
гидроцилиндра вариатора мотовила производится шлангами 10 и 11
так же, как и при навеске жатки ЖВН-6.
